 Tytuł: Watergate 2.0 - czyli drewniane monstrum na tulejach 20mm
PostNapisane: poniedziałek, 13 maja 2019, 05:52
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 3 stycznia 2017, 09:32
Posty: 620
Wiek: 38
Lokalizacja: Warszawa
Jak już pisałem w wątku o tulejach ślizgowych: viewtopic.php?f=113&t=10486 buduje klasyczną drukarkę w układzie kartezjanskim.
Walki 20mm + tuleje slizgowe. Rama to blat kuchenny 38mm.
Silniki nema23. Pole pracy 300x300x400
Czyli taka Prusa na mocnych sterydach.
Trochę trwało zanim dokończył projekt. Potem drukowanie elementów z ABS no i przyszła w końcu pora na montaż.

Największym krokiem jest wycięcie w kawałku blatu otworu aby zrobić miejsce na oś X i Z.

Potem należy tylko przykręcić złożone elementy.

Z pozostałości po wycięciu zrobione zostaną tylne wsporniki wzmacniające.


Załączniki:
20190512_225228.jpg [ 2.43 MiB | Przeglądane 1565 razy ]

_________________
Pozdrawiam
Przemek
Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Watergate 2.0 - czyli drewniane monstrum na tulejach 20m
PostNapisane: niedziela, 29 grudnia 2019, 01:25
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 3 stycznia 2017, 09:32
Posty: 620
Wiek: 38
Lokalizacja: Warszawa
Drukarka leżała i dojrzewała przez pół roku. Korzystając z przerwy świątecznej postanowiłem dokończyć projekt co by móc drukować więcej i większych obiektów latających :)

Stan na dzisiaj: uruchomiona os z. Jutro będę bawił się z osią X. I musze zaprojektować stół. Pole 350x350 ale nie mam takiej szyby i bedzie ograniczone do 300x300. Grzałki tez nie mam w tym rozmiarze wiec na razie będzie na zimno.


Załączniki:
20191229_010215.jpg [ 3.65 MiB | Przeglądane 1081 razy ]

_________________
Pozdrawiam
Przemek
Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Watergate 2.0 - czyli drewniane monstrum na tulejach 20m
PostNapisane: niedziela, 29 grudnia 2019, 08:44
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 25 stycznia 2016, 13:16
Posty: 2887
Wiek: 54
Lokalizacja: Winnica k/Pułtuska
japim napisał(a):
Pole 350x350 ale nie mam takiej szyby...
Każdy średnio ogarnięty szklarz dotnie taką szybę 8-) Proponuję lustro 4mm Obrazek

_________________
Pozdrawiam, Artur


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Watergate 2.0 - czyli drewniane monstrum na tulejach 20m
PostNapisane: niedziela, 29 grudnia 2019, 09:25
Offline
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6048
Wiek: 48
Lokalizacja: Józefów (ten koło Błonia)
W drukarce którą użytkuję mam szybę o średnicy 320mm dociętą przez szklarza, łącznie z hartowaniem zapłaciłem 20 zł

Wysłane z mojego Redmi Note 4 przy użyciu Tapatalka

_________________
Znam doskonale trzy języki:ironię, sarkazm, przekleństwa
Teoria jest wtedy, kiedy wiemy wszystko, a nic nie działa! Praktyka jest wtedy, kiedy wszystko działa, a nikt nie wie dlaczego Tutaj łączymy teorię z praktyką. Nic nie działa i nikt nie wie dlaczego


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Watergate 2.0 - czyli drewniane monstrum na tulejach 20m
PostNapisane: niedziela, 29 grudnia 2019, 16:28
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 21 lutego 2013, 12:14
Posty: 432
Wiek: 71
Lokalizacja: Olsztyn
Lepiej stosować lustro jest równiejsze a w wypadku jakichkolwiek wad od razu widać nierówności . Hartowanie bym odpuścił mogą powstać małe nierówności .

_________________
Dobre towarzystwo i kropla rumu , lub na odwrót .


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Watergate 2.0 - czyli drewniane monstrum na tulejach 20m
PostNapisane: niedziela, 29 grudnia 2019, 16:47
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 2 stycznia 2014, 23:17
Posty: 117
Wiek: 43
Lokalizacja: Kędzierzyn-Koźle
Lustro dowolne czy jakiś specjalna odmiana ?
Zastanawiam się nad trwałością powłoki odbijającej na temperaturę - nie zacznie odchodzić ?

_________________
Pozdrawiam Mariusz
Świat z góry wygląda lepiej ;-)


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Watergate 2.0 - czyli drewniane monstrum na tulejach 20m
PostNapisane: niedziela, 29 grudnia 2019, 18:32
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 3 stycznia 2017, 09:32
Posty: 620
Wiek: 38
Lokalizacja: Warszawa
misiekkk napisał(a):
Lustro dowolne czy jakiś specjalna odmiana ?
Zastanawiam się nad trwałością powłoki odbijającej na temperaturę - nie zacznie odchodzić ?


Drukuje się z drugiej strony :) A jak zacznie odłazić to co? W mojej obecnej największej maszynie mam zwykłą szybkę 2mm z antyramy kupionej w castoramie. I daje radę. Co prawda duże wydruki potrafią ją wygiąć ale do małych elementów jest OK. Więc potwierdzam, że 4mm to optimum. Nie musi być jakieś specjalne - wystarczy zwykłe.

Mam kupione kilka szybek/luster itd. Będziemy testować.
Na chwilę obecną oś X żyje :) Na silniku Nema 23 da się wyciągnąć 15000mm/min co daje 250 mm/sek i jest fajnie. Można i więcej ale chwilowo podłączony mam sterownik cieniutkim przewodem i złączem JST. Przy próbie puszczenia tego na 300mm/sec następuje taki spadek napięcia, że się MEGA resetuje :) Silnik osi Y też już daje oznaki życia :)

Nie wiem czy stół tyle wytrzyma. Na razie nie mam pomysłu na samą konstrukcję stołu - chyba przejdę się do piwnicy i wyciągnę kawałek sklejki 6mm co by z niej coś wyrezać (jakiś kształt X lub H) i ewentualnie wzmocnić profilem alu.

Na pewno mam jednego zonka. Mianowicie cała oś X jest pieruńsko ciężka i silniki Nema 17 pomimo przełożenia 1:2 ledwo dają radę kręcić śrubami 10x2. I to na sterowniku DRV8825 podkręconym do 2A. A na dodatek te silniki strasznie piszczą. Może będę musiał podłączyć je w innej konfiguracji (np pół cewki). Chodzić chodzi - ale powoli- jakieś 2mm/sek. Nie wiem czy dam radę zrobić z-hop z jakąś realną prędkością.
No i zauważyłem, że po przejechaniu całej osi Z następuje zgubienie kilku kroków na jednym z silników co skutkuje przekoszeniem osi x. Już zamówiłem pasek do mechanicznej synchronizacji obu osi. Powinno to trochę poprawić sytuację.

_________________
Pozdrawiam
Przemek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Watergate 2.0 - czyli drewniane monstrum na tulejach 20m
PostNapisane: niedziela, 29 grudnia 2019, 18:44
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 2 stycznia 2014, 23:17
Posty: 117
Wiek: 43
Lokalizacja: Kędzierzyn-Koźle
japim napisał(a):
misiekkk napisał(a):
Lustro dowolne czy jakiś specjalna odmiana ?
Zastanawiam się nad trwałością powłoki odbijającej na temperaturę - nie zacznie odchodzić ?


Drukuje się z drugiej strony :) A jak zacznie odłazić to co? [...]


Ta potencjalnie odłażąca strona leży na płycie grzejnej - więc lepiej aby też była w miarę gładka ;-)

Lustra widziałem w dwóch wersjach - z podkładem kolorowym ( chyba czerwonym ) i srebrzystym.
Myślałem, że któreś z nich są bardziej odporne na temperaturę.

_________________
Pozdrawiam Mariusz
Świat z góry wygląda lepiej ;-)


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Watergate 2.0 - czyli drewniane monstrum na tulejach 20m
PostNapisane: niedziela, 29 grudnia 2019, 22:08
Offline
modelarz
Avatar użytkownika

Dołączył(a): sobota, 3 kwietnia 2010, 19:10
Posty: 1649
Wiek: 46
Lokalizacja: Braniewo
Z tym lustrem to trochę przesadzacie. Niedawno docinałem u szklarza kilka szyb do drukarek w różnych rozmiarach i grubościach i nie zauważyłem najmniejszych zniekształceń. Brałem też szyby z czarnym podkładem, na których szczególnie rzucałoby się coś w oczy, ale też były bez najmniejszej skazy. Idealna jakość była warunkiem odbioru, więc albo szklarz się do tego zastosował, albo po prostu tnie z dobrego materiału.

_________________
moja strona firmowa: https://gprofi.pl


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Watergate 2.0 - czyli drewniane monstrum na tulejach 20m
PostNapisane: poniedziałek, 30 grudnia 2019, 22:06
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 3 stycznia 2017, 09:32
Posty: 620
Wiek: 38
Lokalizacja: Warszawa
Tez uważam ze nie ma co przeginać.

Kiedyś drukowałem nawet na tekturze.

Stół skończony i os Y też - ale jeszcze nie uruchamiałem jej.
Jutro zabawa w elektryka i może przed Sylwestrem uda się wydrukować pierwszą kostkę.

_________________
Pozdrawiam
Przemek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Watergate 2.0 - czyli drewniane monstrum na tulejach 20m
PostNapisane: wtorek, 31 grudnia 2019, 23:09
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 3 stycznia 2017, 09:32
Posty: 620
Wiek: 38
Lokalizacja: Warszawa
I jeszcze fotka dla potomności :


Załączniki:
20191230_230535.jpg [ 2.46 MiB | Przeglądane 936 razy ]

_________________
Pozdrawiam
Przemek
Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Watergate 2.0 - czyli drewniane monstrum na tulejach 20m
PostNapisane: środa, 1 stycznia 2020, 01:15
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 8 stycznia 2019, 16:58
Posty: 48
Wiek: 52
Lokalizacja: Wodzisław Śl.
Cześć
Od razu z Seksmisją mi się to kojarzy
No Ja tu widzę niezły burdel........ ;)

_________________
Pozdrawiam !
DAREK


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Watergate 2.0 - czyli drewniane monstrum na tulejach 20m
PostNapisane: środa, 1 stycznia 2020, 09:30
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 3 stycznia 2017, 09:32
Posty: 620
Wiek: 38
Lokalizacja: Warszawa
Darek05 napisał(a):
Cześć
Od razu z Seksmisją mi się to kojarzy
No Ja tu widzę niezły burdel........ ;)


Taaa... ja to nazywam twórczym chaosem ;p

_________________
Pozdrawiam
Przemek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Watergate 2.0 - czyli drewniane monstrum na tulejach 20m
PostNapisane: sobota, 4 stycznia 2020, 14:51
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 3 stycznia 2017, 09:32
Posty: 620
Wiek: 38
Lokalizacja: Warszawa
Przyszły ostatnie zakupy (grzałki jeszcze nie kupowalem).
Reszta śrubek i przewody. Przyszły tez sterowniki TMC 2209 :) mam zamiar zobaczyć jak maszyna będzie chodzić. Mam zwykłego Rampsa i nie uśmiecha mi się konfigurować ich ani do SPI ani do UART. Będą w wersji standalone. Może kiedyś kupie plute SKR tam wystarczy poprzestawiac zworki.

A i tak będzie lutowania ze hej...

Przy okazji odkryłem dlaczego os z gubiła kroki pomimo zastosowania paska synchronizującego.

Głupi ja zaprojektowałem zębatkę 40t korzystając z pierwszego lepszego pliku z thingiverse. Efekt taki ze profil zęba był zły i pasek fizycznie nie angażował się jak trzeba. A ponieważ pracował w opasaniu ponad połowy obwodu to powstawał spory błąd na tym odcinku.

Pokaże jaka jest różnica między złym zębem a dobrym.

Komplet nowych zębatek właśnie kończy się drukować.

_________________
Pozdrawiam
Przemek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Watergate 2.0 - czyli drewniane monstrum na tulejach 20m
PostNapisane: sobota, 4 stycznia 2020, 14:55
Offline
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6048
Wiek: 48
Lokalizacja: Józefów (ten koło Błonia)
Kurna nie gadaj, też mam drukowane 40T z Thingiverse.

Wysłane z mojego Redmi Note 4 przy użyciu Tapatalka

_________________
Znam doskonale trzy języki:ironię, sarkazm, przekleństwa
Teoria jest wtedy, kiedy wiemy wszystko, a nic nie działa! Praktyka jest wtedy, kiedy wszystko działa, a nikt nie wie dlaczego Tutaj łączymy teorię z praktyką. Nic nie działa i nikt nie wie dlaczego


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Watergate 2.0 - czyli drewniane monstrum na tulejach 20m
PostNapisane: sobota, 4 stycznia 2020, 16:34
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 3 stycznia 2017, 09:32
Posty: 620
Wiek: 38
Lokalizacja: Warszawa

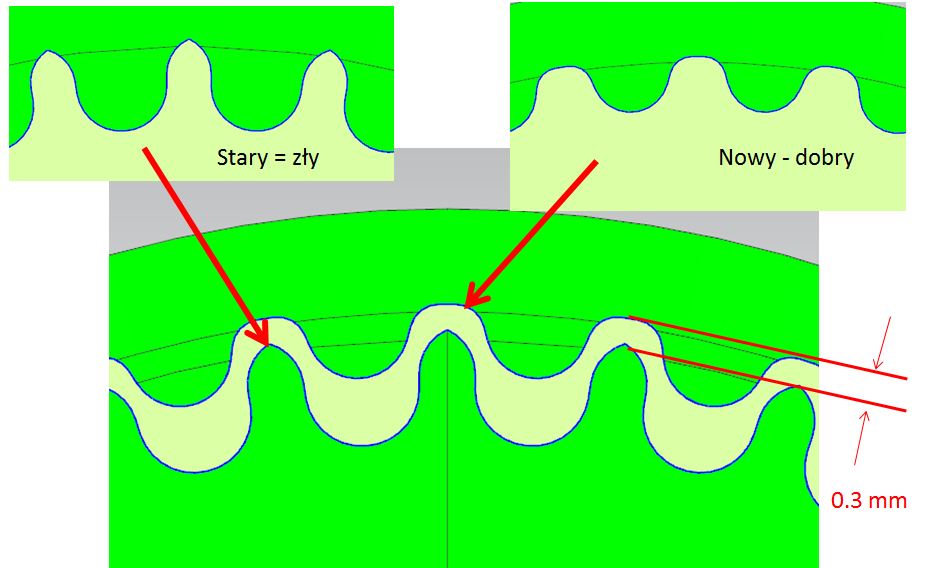

Tak to wygląda:

Ta 0.3mm robi różnicę 1mm na połowie obwodu - czyli pół "szerokości" jednego zęba.


Załączniki:
zebatka.JPG [ 61.71 KiB | Przeglądane 815 razy ]

_________________
Pozdrawiam
Przemek
Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Watergate 2.0 - czyli drewniane monstrum na tulejach 20m
PostNapisane: niedziela, 5 stycznia 2020, 22:24
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 3 stycznia 2017, 09:32
Posty: 620
Wiek: 38
Lokalizacja: Warszawa
Jak jeszcze raz wpadnę na pomysł aby robić drukarkę to kopnijcie mnie w d... pół dnia pie#$@@#$ się z wiązka przewodów do ekstdudera. Wszystko polutowalem, jest gotowa do ostatecznego montażu, ale mam dosyć. Następna będzie gotowa.

_________________
Pozdrawiam
Przemek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Watergate 2.0 - czyli drewniane monstrum na tulejach 20m
PostNapisane: wtorek, 7 stycznia 2020, 12:11
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 3 stycznia 2017, 09:32
Posty: 620
Wiek: 38
Lokalizacja: Warszawa
OK. Monstrum żyje.

I dokładnie jak monstrum wydaje paskudne dźwięki. Oś Z wyje jak potępiona.
Myślałem, że solidna rama z blatu będzie tłumić drgania - i owszem - mechaniczne tłumi, ale te od silników potęguje. Coś jak pudło rezonansowe...

Sterownik DRV8825 w połączeniu z silnikami 1.2A z Allegro to nie jest dobry pomysł. Już wcześniej ze sterownikiem A4988 na ekstruderze były głośne. Może po prostu one są bardzo kiepskie i wymagają jakiegoś specjalnego sterownika? Przeczytałem też gdzieś że dla małych prędkości sterowniki DRV gubią kroki. może to dodatkowo potęguje problemy.

Próbowałem też sterownika A4844 i połączenia szeregowego silników, aby pełny prąd szedł na silniki. Ale coś musiałem zwalić, bo silniki ani drgną.

Szukam info jak sterowniki TMC2209 podłączyć w trybie standalone - aby konfigurować je zworkami i potencjometrem. Wydaje mi się że temat ogarnąłem - dzisiaj ciąg dalszy ujarzmiania monstrum...

Co do zębatek - to robią robotę - nic nie przeskakuje i działa jak trzeba. Mogę kręcić 1 osią i druga potulnie kręci się identycznie. Jak nie ogarnę tematu 2 silników na osi Z to dam 1 silnik NEMA23. Konstrukcja drukarki jest taka, że mogę dosłownie wyjąć dowolny silnik bez większego rozbierania pozostałych rzeczy. No i przy masie bramy na poziomie 5kg musiałem zastosować oddzielne łożyska (niestety nie oporowe, ale zwykłe) bo silniki by się zapłakały.

_________________
Pozdrawiam
Przemek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Watergate 2.0 - czyli drewniane monstrum na tulejach 20m
PostNapisane: środa, 8 stycznia 2020, 10:49
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 3 stycznia 2017, 09:32
Posty: 620
Wiek: 38
Lokalizacja: Warszawa
Ok. Powiedzmy ze ogarnąłem temat osi Z.
Dalej #&#&#&/* silniki o momencie 0.8Nm i ruszyło :)

Każda z osi jak rusza się niezależnie to jest OK. Ale jak przystąpiłem do druku kostki kalibracyjnej to mam to:

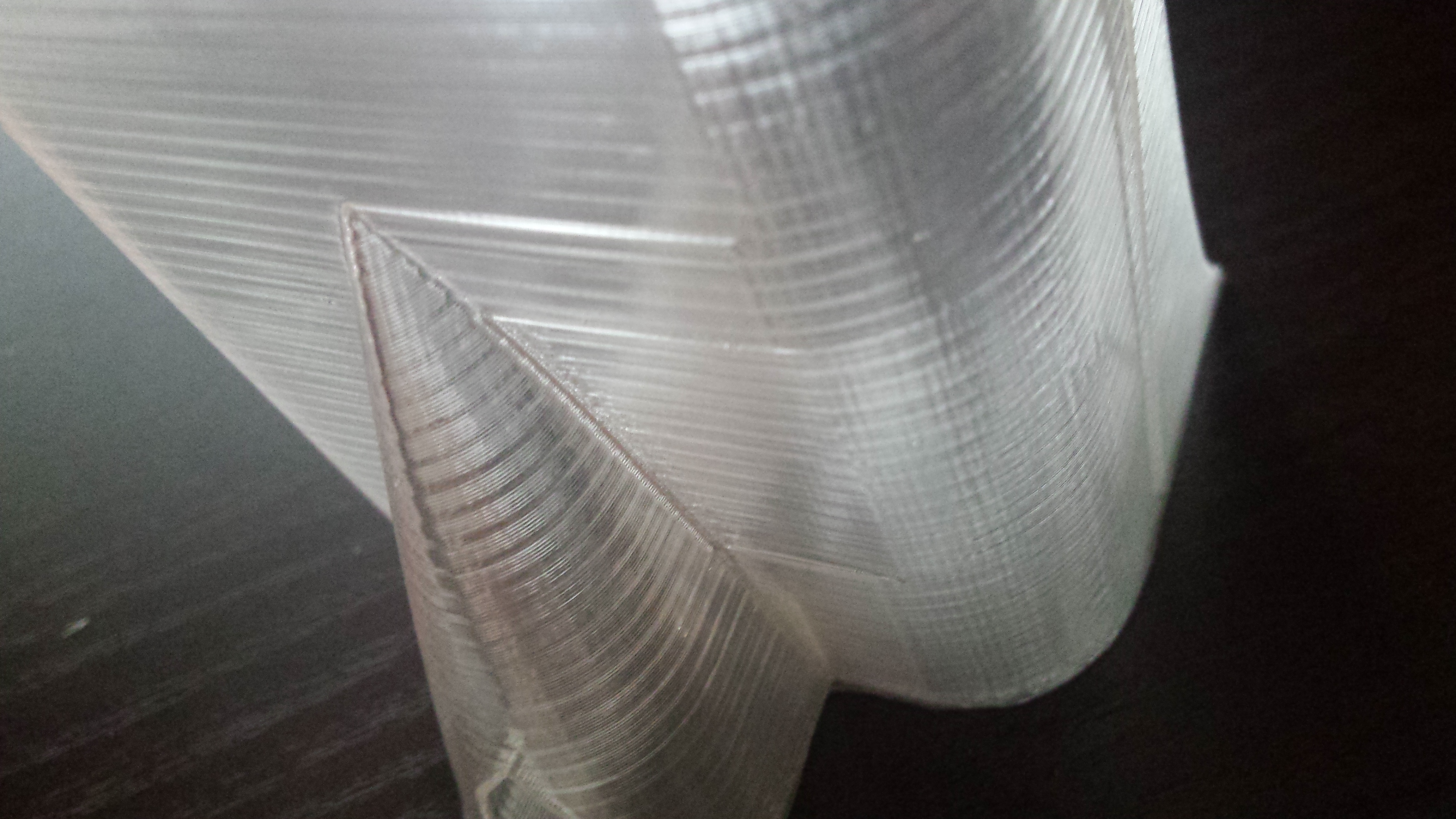

Czyli nie jest dobrze...


Załączniki:
20200108_094627.jpg [ 2.16 MiB | Przeglądane 694 razy ]

_________________
Pozdrawiam
Przemek
Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Watergate 2.0 - czyli drewniane monstrum na tulejach 20m
PostNapisane: środa, 8 stycznia 2020, 16:58
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 23 marca 2014, 19:43
Posty: 2290
Wiek: 41
Lokalizacja: Sompolno
Przemek
Ciekawa ta kostka taka modernistyczna.

Wysłane z mojego Redmi 5 Plus przy użyciu Tapatalka

_________________
Addriano1


Góra
 Zobacz profil Wyślij e-mail

Wyświetl posty nie starsze niż:  Sortuj wg
Utwórz nowy wątek Odpowiedz w wątku  [ Posty: 43 ]  Przejdź na stronę 1, 2, 3  Następna strona

Strefa czasowa: UTC + 1


Kto przegląda forum

Użytkownicy przeglądający ten dział: Brak zidentyfikowanych użytkowników i 1 gość


Nie możesz rozpoczynać nowych wątków
Nie możesz odpowiadać w wątkach
Nie możesz edytować swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Skocz do:

71,393,833 Wyświetlone Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Przyjazne użytkownikom polskie wsparcie phpBB3 - phpBB3.PL
