Nurtował mnie problem kątów w skrzydełkach i przeliczyłem jak to powinno wygladać wg. oryginalnych planów

Oczywiście mamy dwa różne kąty: ten mierzony na natarciu i ten na spływie(bez uwzględniania lotek)



Skrzydełko 200cm ma wszystkie wymiary powiększone o 65%

Ale kąty powinny być te same - ich nie powiekszamy lub zmniejszamy .

Polak mądry po szkodzie kąty wychodzą automatycznie po zmianie wymiarów skrzydełka
Zobaczymy może to będzie nowa jakość w Tzagi-m

Tym bym się nie przejmował - na trzy skrzydła różnej wielkości i powierzchni każde ma inny kąt. Do tego każde lata bardzo dobrze

Jasiek oblatał swoje skzydełko i lata bardzo dobrze Zobaczymy jeszcze jak sie będzie sprawowało skrzydełko Szymona,bo narazie go nam jeszcze nie pokazał

Szymonowi coś podobno oblot nie wyszedł i z tego co wiem składa puzzle

Niestety pogoda nie sprzyja lataniu czas się zabrać za moje skrzydełko. Ponieważ okazało się że dałem ..... przy ich wycinaniu, zmieniając kąt rozwarcia skrzydła, Andrzej miał problemy z wyważeniem swojego. Podsunął mi pomysł by przed skejeniem mojego przywrócić włąściwy kąt
A oto jak sobie poradziłem z tym problemem . Wyciąłem wstawkę z kawałka styropianu


A tutaj już wstwiona w środek skrzydła.



Dzięki temu moje skrzydełko ma właściwy kąt i nie posiada tego podatnego na deformację dzióbka Musiałem jeszcze obciąć końce obu połówek skrzydła, aby winglety były równoległe do siebie. Skrzydło po tych operacjach ma troszeczkę ponad 200 cm rozpiętości.
Zastanawiam się czy jeszcze przed sklejeniem całości nie wydrążyć w tej środkowej części miejsca na całe wyposażenie

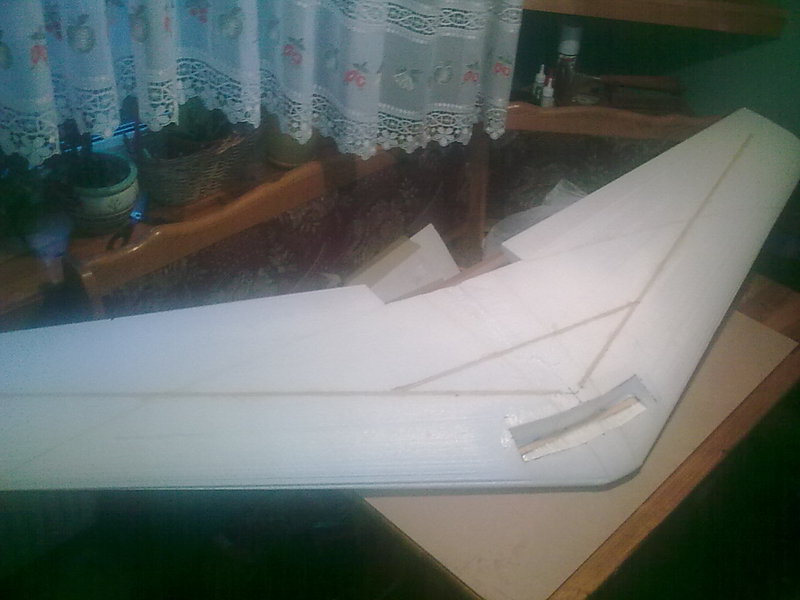

Skrzydełko jest już sklejone. Ma wycięte miejsca na pakiety, ale ponieważ wyciąłem je trochę niefortunnie muszę to teraz jakoś wzmocnić. Będę chciał to zalaminować, ale ....... nie wiem jakie płótno i żywice zakupić.
Moglibyście coś doradzić.

Nie chcesz śmierdzieć żywicą to daruj sobie Epidiany. Tkaninka 30-50 gram wystarczająca do większości zastosowań zawsze można położyć kilka razy - łatwiej to niż raz grubą

Darek Krzychu wie co mówi. Ja za pierwszym swoim laminowaniem wziąłem tkaninę 30g i połozyłem 3x za podpowiedzią Krzyśka wszystko na mokro. Wyszło mi świetnie. Pomyślałem, że niezły jestem i za kolejnym razem postanowiłem raz a dobrze i wziąłem tkaninę 100g. Ja pitole jaka masakra mi wyszła. To cholerstwo było za sztywne, źle się przesączało. Jak położyłem z jednej to z drugiej bąble powietrza mi wlazły.
Wywaliłem i położyłem 2x 30g.
No i puenta - ta deseczka miała 15x15cm.

A jakiej żywicy użyć i gdzie ją najlepiej zanabyć

O takiej i tu:
http://www.modelemax.pl/product_info.ph ... ts_id=3071

Zanabyłem wczoraj drogą zakupu taką oto żywicę

oraz płótno 50. Zobaczymy jak mi to wyjdzie w praktyce

Jakie serwa założyć do mojego skrzydełka
Serwo CORONA CS-939MG 12,5g - 2,5kg/cm - Metal
Serwo CORONA CS-929MG 12,5g - 1,8kg/cm - Metal
Serwo TowerPro MG-90S - 13g - 1,8kg/cm - metal

Czy może coś innego

Świątecznie polecam Tower Pro. W obu trzech moich skrzydłach siądzą one i lata sie nam bardzo dobrze

Popieram, nie jestem właścicielem żadnego skrzydełka, ale w moich modelach -pylon, akrobatki 3D, motoszybowiec, helik, siedzą właśnie te serwa. Jedno tylko mnie zawiodło, ale to z mojej winy, szarpnąłem za kabel i się wyrwał z płytki Ale wszystkie pozostałe są okej, używam ich w ilości 11 sztuk

Serwa Tower Pro (różne SG91R 1/2 metal, MG 90, MG 16R, MG 955... ) latały i latają w różnych moich modelach od Easy Glider'a począwszy poprzez Blizzarda, Proximę a na Minimoa kończywszy i nigdy nie miałem z nimi problemów.

Serwa zakupiłem Serwo TowerPro MG-90S - 13g - 1,8kg/cm - metal
Dzisiaj chcę się zabrać za laminowanie dzióbka i mam kilka pytań
Czy płótno należy układać wąskimi paskami robiąc zakładki?
Czy starać się raczej unikać zakładek i i położyć jak największą jednolitą powierzchnię?
Czy muszę zalaminować wszystko za jednym razem tzn. czy mogę zalaminować górę dziobka, a następnego dnia po wyschnięciu żywicy dół?
Czy takie połączenie dwóch warstw płótna będzie odpowiednio wytrzymałe? czy w tym miejscy będzie to podatne na rozwarstwienie i należy tego unikać?

Sorki za być może głupie pytania , ale to będzie mój pierwszy raz

Zasada jest taka, że o ile jest to możliwe, laminuje się jedną warstwą płótna odpowiednio je układając, nie paskami. Górę i dół laminujesz jednego dnia, nie na raty.

Jeśli zamierzasz położyć dwie warstwy tkaniny to również od razu jak jest mokra ta pierwsza. Nie czekaj aż wyschnie ta pierwsza warstwa.
Pilnuj aby się nie robiły pęcherze z powietrza pod tkaniną.

O ile zgodze się jesli chodzi o jednoczesne laminowanie dwóch i więcej warstw zanim wczesniejsze wyschną - laminowałem i tak, i tak to jesli chodzi o laminowanie spodu i góry nie bardzo rozumiem dlaczego ma to robić za jednym razem. Tu również robiłem i oddzielnie i równocześnie bez jakichś zauważalnych minusów.

Irek mi nie chodziło o górę i spód. Tylko jeśli na jednej stronie Darek chce położyć dwie warstwy tkaniny np. 50g to powinien obie warstwy tkaniny (na jednej stronie) położyć jak wszystko jest mokre.

Oczywistym jest, że druga strona skrzydełka spokojnie może być laminowanie jak wyschnie ta pierwsza strona. Powiem więcej, ja sobie nie wyobrażam przy pracach w mieszkaniu laminowania od razu jednej i drugiej strony 2 m skrzydła. Gdzie i jak to powiesić, położyć, żeby się nie przykleiło?

Ło matko skończyłem przynajmniej tak mi się wydaje
Zalaminowałem od razu obie strony oczywiście nie całego skrzydełka.
Wydaje mi się , że wyszło całkiem nieźle było parę miejsc gdzie pojawiły sie pęcherzyki powietrza, ale wystukałem je pędzelkiem i chyba znikły. Zajeło mi to prawie 2 godziny i pod koniec można było zauważyć, że żywica stawała się gęstsza, ale jeszcze sie dobrze rozprowadzała.
Teraz wszystko sobie leży, a właściwie stoi podparte w salonie stołkami żeby sie nie przewróciło i schnie. Nie pytajcie co na to moja małżonka

Starsznie jestem ciekawy jak to wyjdzie. Dzięki za wszystkie rady, a szcególnie Andrzejowi, żebym sobie kupił rękawiczki bez nich chyba bym się od tego nie odkleił

My też, wiec może jakieś wstawisz jakieś foto...

Ja w swoim Zagusiu 2m narazie tylko skleiłem całość do kupy i wkleiłem od góry kawałek listwy sosnowej. Jeszcze trochę to potrwa.

Fotki prosimy

Parę fotek z walki z laminowaniem Jak na moje oko wyszło całkiem przyzwoicie na spodniej stronie widać dwa małe bąbelki powietrza, reszta całkiem nieźle przylega i nie odłazi Żywica jest juz praktycznie sucha. Dzióbek bardzo się usztywnił


tutaj można zobaczyć bąbelki powietrza

i rzut oka na całość

To co, w niedzielę oblot pancernika?

Niestety nie ma szans na oblot po prostu nie zdązę
Dzisiaj dopiero doszła paczka z HK z wyposażeniem do niego Andrzeju mam dla ciebie żyra

Prace nad moim utknęły totalnie...Wszystko przez rozważania gdzie i jak umiescić FPV by można było szybko przełożyć do innego modelu. Na dziś wygląda to tak :

trochę nowocześnie ale chyba tak zostanie

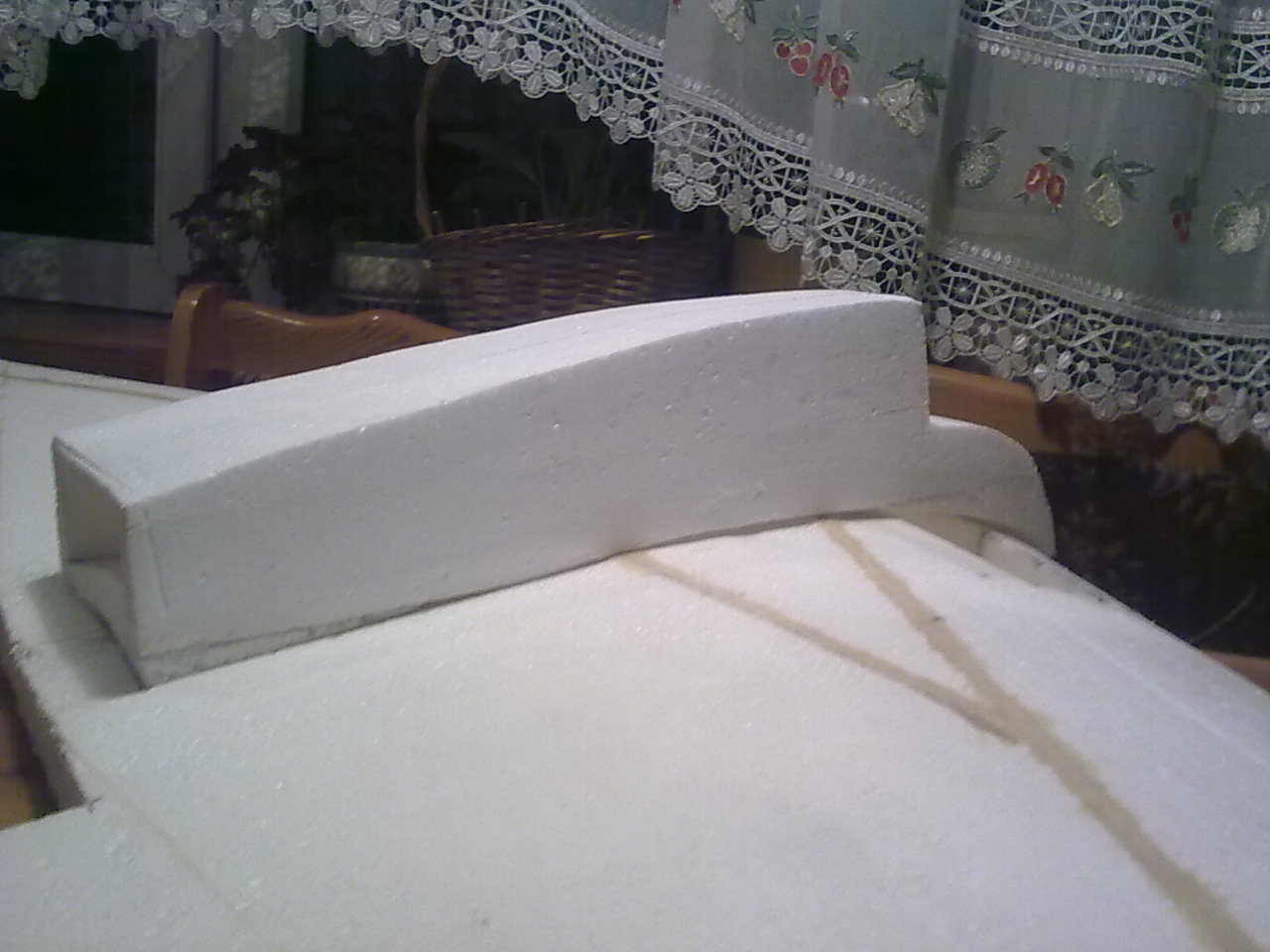

No to i ja trochę popracowałem nad swoim olbrzymem Dzisiaj dostal kabinkę mi sie podoba, a co najważniejsze dobrze przylega do skrzydła. teraz trzeba się zastanowić nad jej mocowaniem Najprawdopodobniej małe neodymki załatwią sprawę Kabinka wymaga jeszcze odrobiny szlifowania no i oczywiśbie oklejenia
Kilka fotek.

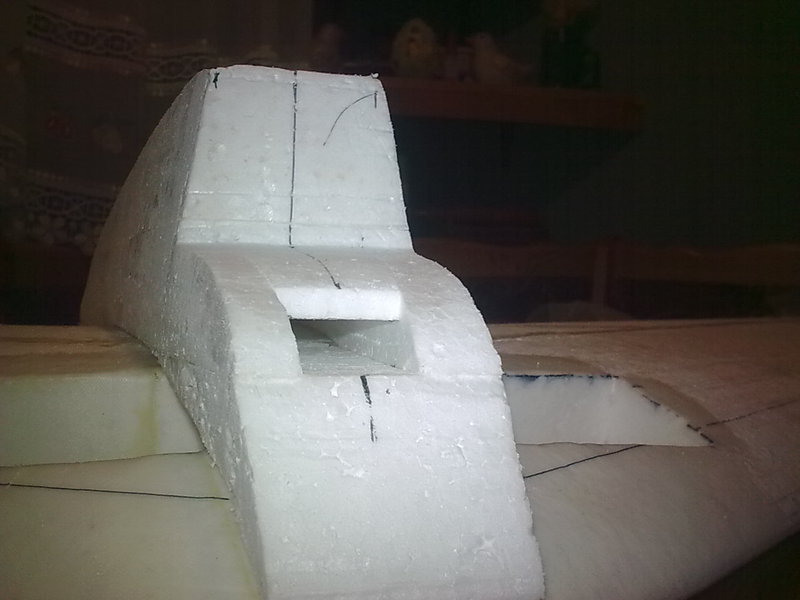

Tutaj widać wlot powietrza i miejsce na kamerkę

i oczywiście wylot powietrza

Środek jest oczywiście prawie pusty

No Darku co to ploter kupiłeś?

Witam. Tak się wczepię do tematu z takim zapytaniem. Te skrzydła ze zwykłego styropianu są wycinane??Może banalne ale i oczywiste ale ja tak po prostu nie wiem

Tak, zwykły styropian, ale w tym przypadku kryte dodatkowo tkaniną szklaną

Tak z najzwyklejszego budowlanego i to takiego elewacyjnego W moim skrzydełku wzmocnienie tkaniną jest tylko na dzióbku i połączeniu rdzeni

A to nie jest za delikatny?? Czy to jest ten mocniejszy??

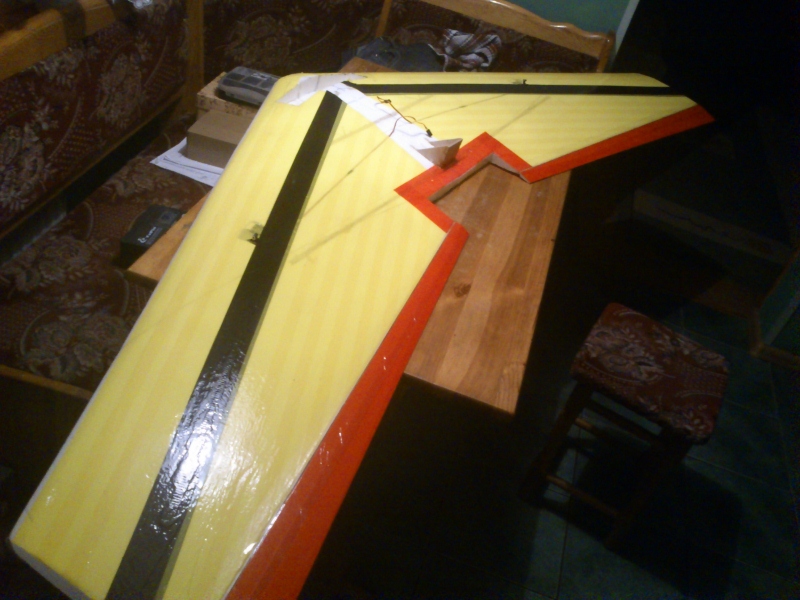

Prace przy zagim troszeczkę ruszyły Cały jest juz oklejony, ma lotki i zamontowane serwa.
To wszystko co na zdjęciu waży obecnie 840g



Pozostało jeszcze troche pracy, ale efekty juz widać. Całe wyposażenie leży i czeka na zamontowanie Ciekawe jak będzie z wyważeniem

Gdzie kupujecie tak mocno barwione taśmy kolorowe? To jest 1 warstwa taśmy?

Tak to jest jedna warstwa taśmy, zakupiona w sklepie z wyposażeniem do biur, chyba po 3.50 za rolkę.
Jak potrzebujesz to Ci zakupię i wyślę żebyś sobie sprawdził jak sie spisuje, powiedz tylko jaki kolor potzrebujesz

Dzisiaj spróbowałem umieścić całe wyposażenie na skrzydełku i sprawdzić jak będzie z wyważeniem i okazało się że będzie problem, ale nie taki jak zazwyczaj w skrzydełkach Skrzydełko jest przeciążone na dziobie i wszystko co się da musze przesuwać jak najbardziej do tyłu. Takie ustawienie jak na zdjęciu daje w miarę dobre wyważenie. Zmienię jeszcze pakiety na dwa identyczne 2200mAh więc odejdzie z przodu jakieś 15g, ale i tak to niewiele zmieni . Do zamontowania będzie jeszcze stabilizator lotu, którego nie ma na zdjęciu.To wszystko co na zdjęciu waży 1710g



Czy takie rozmieszczenie będzie właściwe z punktu widzenia zakłóceń? Czy może macie jakieś inne pomysły na rozmieszczenie wyposażenia?

Z punktu widzenia FPV należy możliwie daleko oddalić odbiornik RC i antenę od nadajnika FPV. A dla lepszego efektu wydłuż antenę RC dwukrotnie albo nawet czterokrotnie. Dla 35MHz długość fali to około 8,57 metra, a najlepsza antena to antena półfalowa. Długa, ale działa najlepiej Wyjmij też ten nadajnik video z tej puszki Zaoszczędzisz ze 100 gram bo te radiatorowe puszki są ciężkie. No chyba że nieszczególnie Ci zależy na wadze
Kiedy oblot?
