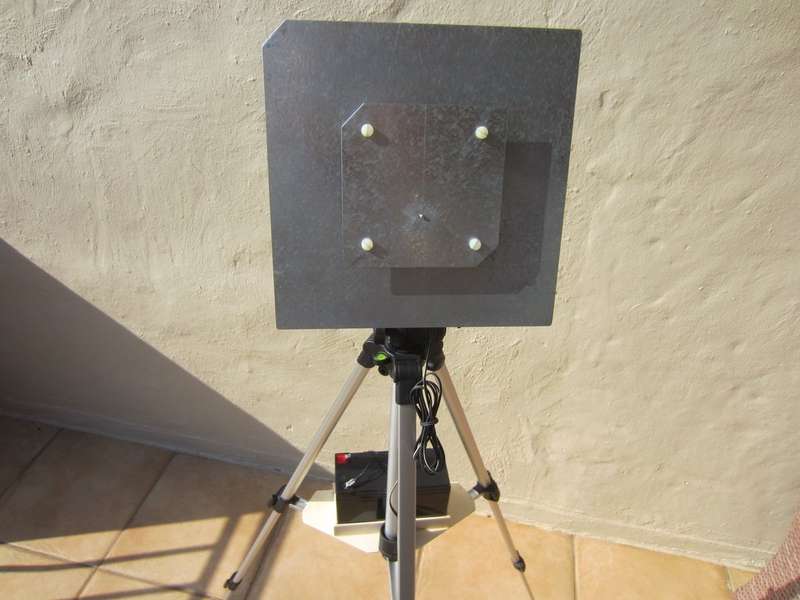

 Tytuł: Obrotnica trackera anteny kierunkowej
PostNapisane: wtorek, 26 sierpnia 2014, 21:26
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2503
Wiek: 54
Lokalizacja: Milanówek
Myślę o budowie trackera do anteny ale mam problem z łożyskiem oporowym; raczej nie za masywne, średnica 7-10cm , coś takiego:.
Załącznik:
IMG_0746.JPG [ 13.31 KiB | Przeglądane 6474 razy ]

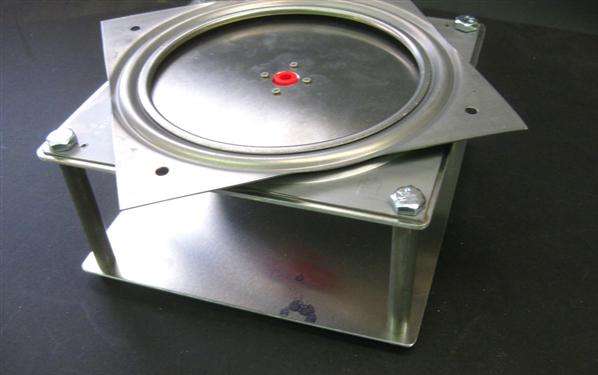

Załącznik:
IMG_0744.JPG [ 21.14 KiB | Przeglądane 6474 razy ]

Łożyska, które znalazłem nie mają tych kwadratowych blach pozwalających je zamocować a one uprościłby konstrukcję. Może ktoś mnie naprowadzi :mrgreen:

_________________
pozdrawiam
Andrzej


Ostatnio edytowano niedziela, 31 sierpnia 2014, 21:12 przez Andrzej_P, łącznie edytowano 1 raz

Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Gdzie kupić lub z czego wymontować takie łozysko
PostNapisane: wtorek, 26 sierpnia 2014, 21:34
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6129
Wiek: 69
Lokalizacja: Warszawa
Andrzej_P napisał(a):
Łożyska, które znalazłem nie mają tych kwadratowych blach

Przyklej je do takiej blachy.

ED: do blach oczywiście.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Gdzie kupić lub z czego wymontować takie łozysko
PostNapisane: wtorek, 26 sierpnia 2014, 22:09
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2503
Wiek: 54
Lokalizacja: Milanówek
No dobra, znalazłem; w handlu występuje jako "Obrotnica meblowa, Obrotnica półki"
Temat do zamknięcia

_________________
pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Gdzie kupić lub z czego wymontować takie łozysko
PostNapisane: środa, 27 sierpnia 2014, 06:42
Nie do zamknięcia, tylko Opisuj co i jak, bo u mnie leżakują dwa takie łożyska, i nie mam pomysłu jak do tego podejść... (:)


Góra


 Tytuł: Re: Gdzie kupić lub z czego wymontować takie łozysko
PostNapisane: środa, 27 sierpnia 2014, 08:24
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 1643
Wiek: 51
Lokalizacja: Pleszew
Artu napisał(a):
..i nie mam pomysłu jak do tego podejść... (:)

W części nieruchomej szkieletu trakera mocujesz silnik ułożony pionowo, na którego osi nakładasz jakąś zębatkę o zębach dostosowanych do paska zębatego. Z kawałka grubszej sklejki robisz krążek będący podstawą części obrotowej, i na obwodzie tegoż krążka naklejasz pasek zębaty o zębach w takim samym module jak na zębatce silnika. Oczywiście - pasek naklejasz zębami na zewnątrz, i po drugie - tak dopieszczasz średnicę krążka by miejsce połączenia paska ładnie się zgrało z rozstawem zębów. Teraz tylko kabelkologia - i gotowe ;)

_________________
Amerykanie wydali dziesiątki milionów dolarów na skonstruowanie długopisu dla astronautów..
Rosjanie używają ołówków.

Sławek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Gdzie kupić lub z czego wymontować takie łozysko
PostNapisane: środa, 27 sierpnia 2014, 09:30
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3307
Wiek: 30
Lokalizacja: Warszawa
Andrzej, jakbyś zamawiał, to wiesz... dwie zamów :D


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Gdzie kupić lub z czego wymontować takie łozysko
PostNapisane: środa, 27 sierpnia 2014, 10:26
Rumcajs napisał(a):
Artu napisał(a):
..i nie mam pomysłu jak do tego podejść... (:)

W części nieruchomej szkieletu trakera mocujesz silnik ułożony pionowo...

Chyba Wiesz, że faceci to wzrokowcy :roll: Kilka zdjęć z budowy, warte miliona słów :mrgreen:
A jeśli chodzi o napęd, to tylko serwa, bo jak na razie żadnemu z konstruktorów kontrolerów do Naszych zabawek, nie chciało się zrobić sterowania silnikami krokowymi :evil:


Góra


 Tytuł: Re: Gdzie kupić lub z czego wymontować takie łozysko
PostNapisane: środa, 27 sierpnia 2014, 11:43
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 1643
Wiek: 51
Lokalizacja: Pleszew
Nie musi być krokowy, a dzięki dość dużemu przełożeniu talerz będzie się obracał ze stosunkowo mniejszą prędkością. Ale fakt - krokowe też by się nadały, tyle że trza by dać przejściówkę jak z TEJ stronki (TU filmik z działania).
TU link obrazujący chyba najzgrabniejszą konstrukcję spośród tych jakie gdzieś kiedyś znalazłem, tyle że jak widzę gostek zastosował napęd "talerza" jako zębatkę z zębami wewnątrz - co też jest możliwe do wykonania za pomocą paska zębatego. Tu też obydwa silniki są umocowane do "talerza", co chyba jest prostsze od strony kabelkologii - elektronika i anteny stanowią jedną obracającą się całość.

_________________
Amerykanie wydali dziesiątki milionów dolarów na skonstruowanie długopisu dla astronautów..
Rosjanie używają ołówków.

Sławek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Gdzie kupić lub z czego wymontować takie łozysko
PostNapisane: środa, 27 sierpnia 2014, 11:56
Sławku, wszystko oki, ale zarówno GS Zbig&PitLab, jak i eLeReS sterują tracker-ami za pomocą serw...

EDYTA: Różnych projektów jest wiele w sieci... taki i jeszcze na FPV LAB, i jeszcze takie rozwiązanie, i takie, i jeszcze to


Góra


 Tytuł: Re: Gdzie kupić lub z czego wymontować takie łozysko
PostNapisane: środa, 27 sierpnia 2014, 12:42
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 1643
Wiek: 51
Lokalizacja: Pleszew
Jak się przyglądniesz filmikowi - ten sterowniczek ma dwa tryby pracy: jak zwykły silnik, i jak serwo. W typowym serwie pozycja jest odczytywana z potencjometru, a w tym sterowniczku pozycja jest określana poprzez zliczanie ilości kroków (które można zmieniać samemu w programie). Zmieniając inną wartość można ustalić prędkość - tak więc w jednej pierdole masz całkowitą kontrolę nad prędkością i kątem obrotu (jeśli chcesz to możesz ustawić dowolny kąt między min a max wychyleniem). Jeśli zaś mowa o użyciu zwykłego serwa - tak po prawdzie serwo to troszkę elektroniki zamieniającej sygnał z odbiornika na polaryzację zasilania silnika, silnik plus przekładnia, oraz potek dający zwrotną informację o położeniu ramienia. Nic zatem nie stoi na przeszkodzie by ów potek dać na zewnątrz, na oś serwa nałożyć jakąś zębatkę, a wymontowany potek podłączyć pod "talerz" i dać całkiem na zewnątrz - czyli jakby dodajemy dodatkowe przełożenie, i wychodzi coś w TEN deseń (na filmiku element umocowany do niebieskiej częśći w okolicy osi obrotu). Jest też link do RCG z opisem i malunkami.

_________________
Amerykanie wydali dziesiątki milionów dolarów na skonstruowanie długopisu dla astronautów..
Rosjanie używają ołówków.

Sławek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Gdzie kupić lub z czego wymontować takie łozysko
PostNapisane: środa, 27 sierpnia 2014, 20:07
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 31 maja 2010, 18:35
Posty: 991
Wiek: 72
Lokalizacja: Johannesburg RPA
Czesc Andrzej,moze cos pomoge.
Lozyska ktore szukasz , z tego co pamientam nazywaja sie po Polsku lozyska kulkowe wzdluzne jednokierunkowe, kliknij na firme SKF,znajdziesz wszystko co potrzebujesz jest tego setki wszystkich wymiarow .
Pytanko ,jak chcesz przeniesc moment serva na plyte ruchoma ,czy przez wieloklin dzwigni serva ?
Tak na marginesie , lozysko kulkowe wzdluzne o srednicy 50mm przeniesie .sily pionowe statyczne o wartosci
conajmie 150-200 kg :lol:
Pozdrawiam Wladek.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Gdzie kupić lub z czego wymontować takie łozysko
PostNapisane: środa, 27 sierpnia 2014, 20:52
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2503
Wiek: 54
Lokalizacja: Milanówek
Cześć Władku - łożyska kulkowe wzdłużne jednokierunkowe - widać żeś w kierunku technicznym kształcony :mrgreen:
Przewagą obrotnic jest że odpada konieczność toczenie obudowy do łożyska oraz , że obie części są trwale ze sobą połączone. Niestety nie mam tokarki bo pewnie bym się nie zastanawiał i zwykłe łożysko zastosował. Co do samej budowy trackera; zainspirowało mnie to rozwiązanie http://www.fpvpilot.com/Pages/ATPro2000Build.aspx . Serwa które planuję użyć mają metalowe tryby i moment ok 10kg, oporów dużych nie bedzie obciążenia wzdłużnego również na pewno da sobie radę.

_________________
pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Gdzie kupić lub z czego wymontować takie łozysko
PostNapisane: czwartek, 28 sierpnia 2014, 07:24
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 15 stycznia 2014, 17:39
Posty: 493
Wiek: 43
Lokalizacja: Konin
Podobne łożyska są w kółkach pod porządnymi kserokopiarkami takimi co ważą więcej niż 100 kg.
Właśnie sobie takie oglądam ma dwa rzędy kulek i otwór fi 10 przez środek.

_________________
Roman.

Nie bój się spróbować czegoś nowego. Amatorzy zbudowali Arkę, profesjonaliści Titanica.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Gdzie kupić lub z czego wymontować takie łozysko
PostNapisane: czwartek, 28 sierpnia 2014, 18:47
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 31 maja 2010, 18:35
Posty: 991
Wiek: 72
Lokalizacja: Johannesburg RPA
Czesc Andrzej
Teraz dokladnie wiem o co chodzi.
Rozumiem ,nie masz dostepu do maszyn,ale to nie jest koniec swiata, takie lozysko oporowe mozesz
zrobic w domu majac tylko wiertarke stolowa :lol:
Jak to zrobic napisze o ile Ciebie to zainteresuje.
Co do ramy anteny to przyznam sie ze to co proponuje fpvpilot nie jest mojm zdaniem ladnym rozwiazaniem.
Reszta ewentualnie na P.W. nie chce zasmiecac tematu.
Pozdrawiam Wladek.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Gdzie kupić lub z czego wymontować takie łozysko
PostNapisane: czwartek, 28 sierpnia 2014, 21:02
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 5 czerwca 2013, 17:02
Posty: 1309
Wiek: 65
Lokalizacja: Bestwinka
A ja myślę, że można, a nawet warto zaśmiecić ten temat aby przybliżyć rozwiązania tego problemu. Zapewne sam tym będę niedługo zainteresowany, pewnie inni też się znajdą. A może warto wyodrębnić nowy wątek na temat sposobu realizacji mechaniki do sterowania anteny (nie lubię obcych nazw ;) ). A jak by jeszcze do tego dodał rozwiązania elektroniki, to był by komplet. Jak mawiają klasycy, jestem za, a nawet przeciw :D .

_________________
Pozdrawiam
Marek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Gdzie kupić lub z czego wymontować takie łozysko
PostNapisane: czwartek, 28 sierpnia 2014, 21:09
Offline
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 5651
Wiek: 46
Lokalizacja: Józefów (ten koło Błonia)
Wystarczy, że Andrzej zmieni tytuł wątku i wskaże gdzie ma być...

_________________
"... Żubr i pewność to dwa pojęcia które nie zawsze da się pogodzić przy tym poziomie dokumentacji..."
cyt. autor jędrek (pwm.org.pl)
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Gdzie kupić lub z czego wymontować takie łozysko
PostNapisane: piątek, 29 sierpnia 2014, 06:48
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2503
Wiek: 54
Lokalizacja: Milanówek
Przez te kilka dni sporo dowiedziałem się o obrotnicach. Szukałem taniej obrotnicy do budowy anteny śledzącej i już wiem, że tego typu:
Załącznik:
images (1).jpg
images (1).jpg [ 5.08 KiB | Przeglądane 6183 razy ]

nie nadają się. Są zbyt ciasne ( duże opory) lub mają zbyt duże luzy
Ale taka:
Załącznik:
images (2).jpg
images (2).jpg [ 3.65 KiB | Przeglądane 6183 razy ]

powinna dobrze spełnić swoje zadanie. Niestety nie jest tania, najmniejsza jaką wyszukałem ma średnice 200 mm a jej koszt to ok. 60 zł. Są to dwa aluminiowe krążki, na stałe ze sobą połączone ( czyli nic się nie rozlatuje po podniesieniu do góry) , obracają się względem siebie na łożysko bez zacięć i oporów. Są ładnie i estetycznie wykonane. Moim zdaniem w oparciu o nią spokojnie można budować tracker antenowy z przeznaczeniem na duże kierunkowe anteny.

Jeśli uważacie, że komuś się przydadzą te informacje, może zmienić temat na np. <Jaka obrotnica do budowy anteny śledzącej.>

_________________
pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Gdzie kupić lub z czego wymontować takie łozysko
PostNapisane: piątek, 29 sierpnia 2014, 07:37
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 1643
Wiek: 51
Lokalizacja: Pleszew
Dla wzrokowców - dolny prostokąt to podstawa, górny - część obrotowa (widok w przekroju poprzecznym). Czerwone to łożyska, szare - śruby bądź wkręty. Część obrotowa ma 3 łożyska umocowane do boku (3, gdyż odpada problem ze stabilizacją), i to wszystko dokręcone jedną śrubą bądź wkrętem przez środek talerza. Koszt - raptem 4 łożyska i kilka wkrętów. Jedynie co to wykombinować przeniesienie napędu, ale to samo czeka Cię przy obrotnicy meblowej ;)

Załącznik:
Nowy Obraz - mapa bitowa.JPG
Nowy Obraz - mapa bitowa.JPG [ 8.63 KiB | Przeglądane 6172 razy ]

_________________
Amerykanie wydali dziesiątki milionów dolarów na skonstruowanie długopisu dla astronautów..
Rosjanie używają ołówków.

Sławek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Gdzie kupić lub z czego wymontować takie łozysko
PostNapisane: piątek, 29 sierpnia 2014, 07:54
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 7 maja 2010, 18:38
Posty: 992
Wiek: 49
Lokalizacja: Tarnowskie Góry
Przeniesienie napędu można zrobić paskiem gramofonowym (płaskim). Odpada dopasowywanie średnicy rolki do modułu zęba.

_________________
Pozdrawiam
Michał


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Gdzie kupić lub z czego wymontować takie łozysko
PostNapisane: piątek, 29 sierpnia 2014, 09:25
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6129
Wiek: 69
Lokalizacja: Warszawa
Najprościej i najtaniej to chyba tak:
Załącznik:
Kierat.JPG [ 25.19 KiB | Przeglądane 6142 razy ]

z jednym łożyskiem (nie pamiętam jak się ono fachowo nazywa) przenoszącym siły w pionie i poziomie.
Napęd paskiem z napinaczem jw. lub kółkami zębatymi.
Tu występują bardzo małe siły przecież.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail
