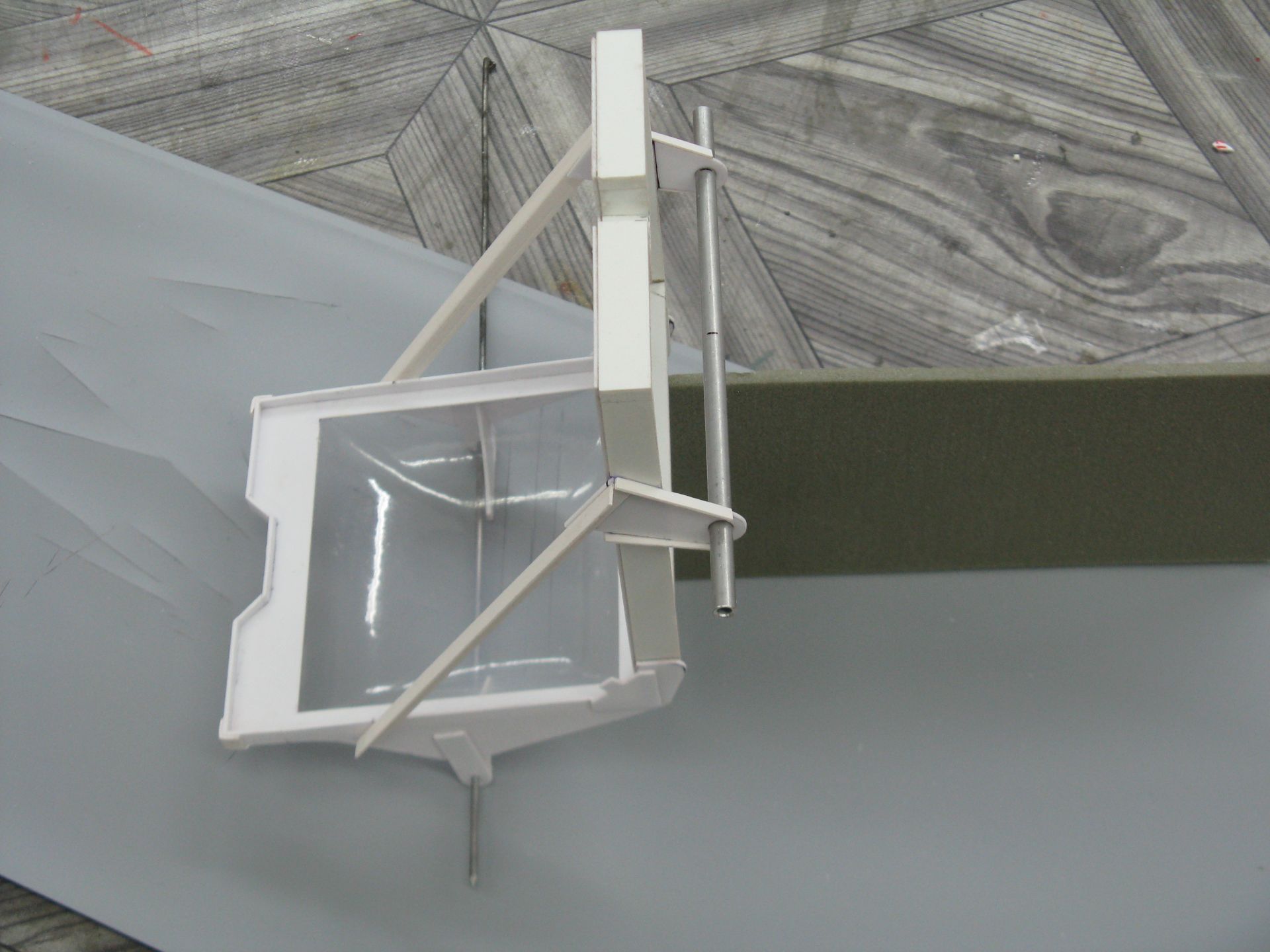

Początek nowego modelu. Celownik odblaskowy GM2.

Szykuje się kolejny zajeb... zajefajny model

Artur, będę się starał nie zawieść Waszych oczekiwań

Czekam na więcej

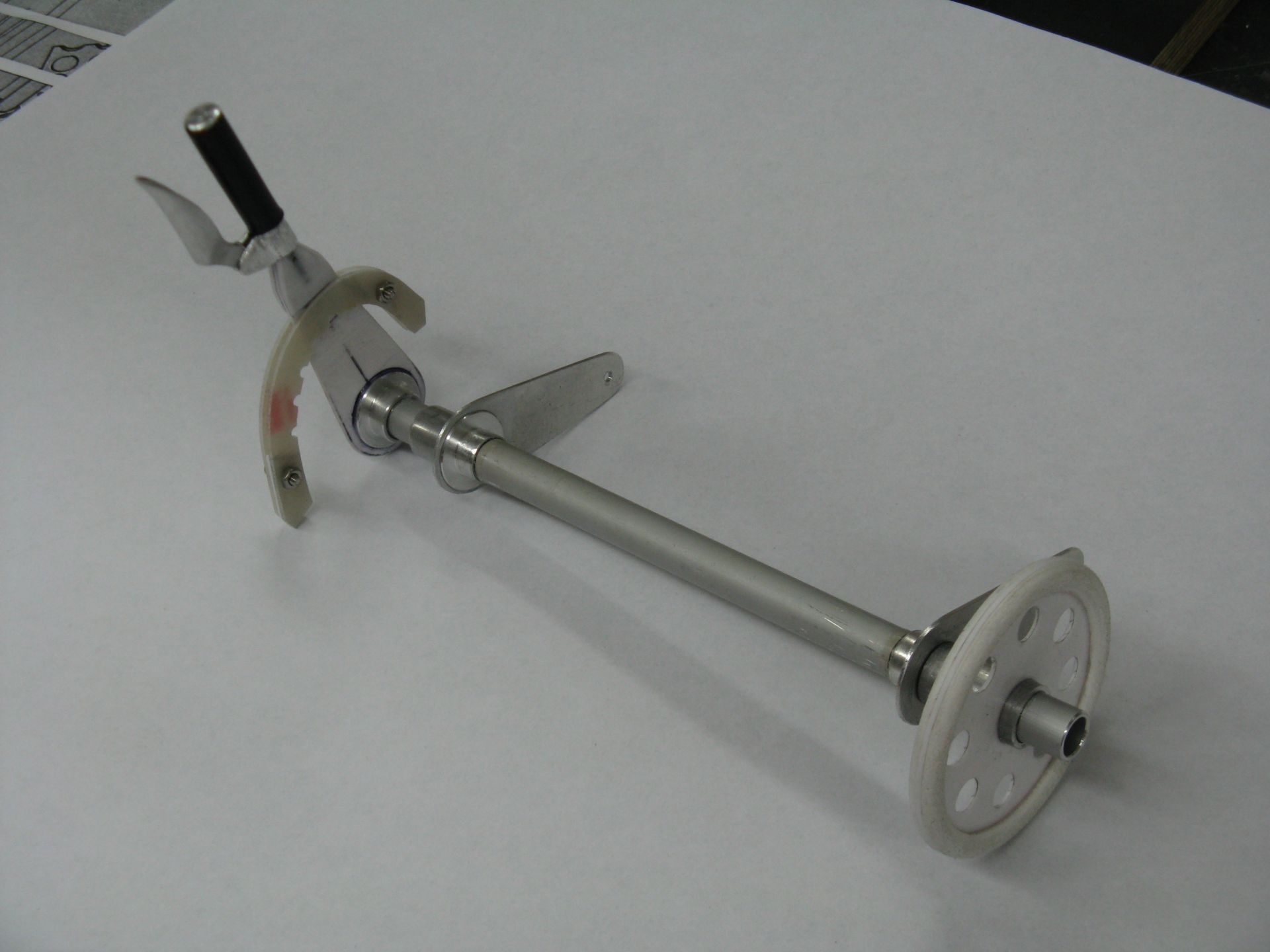

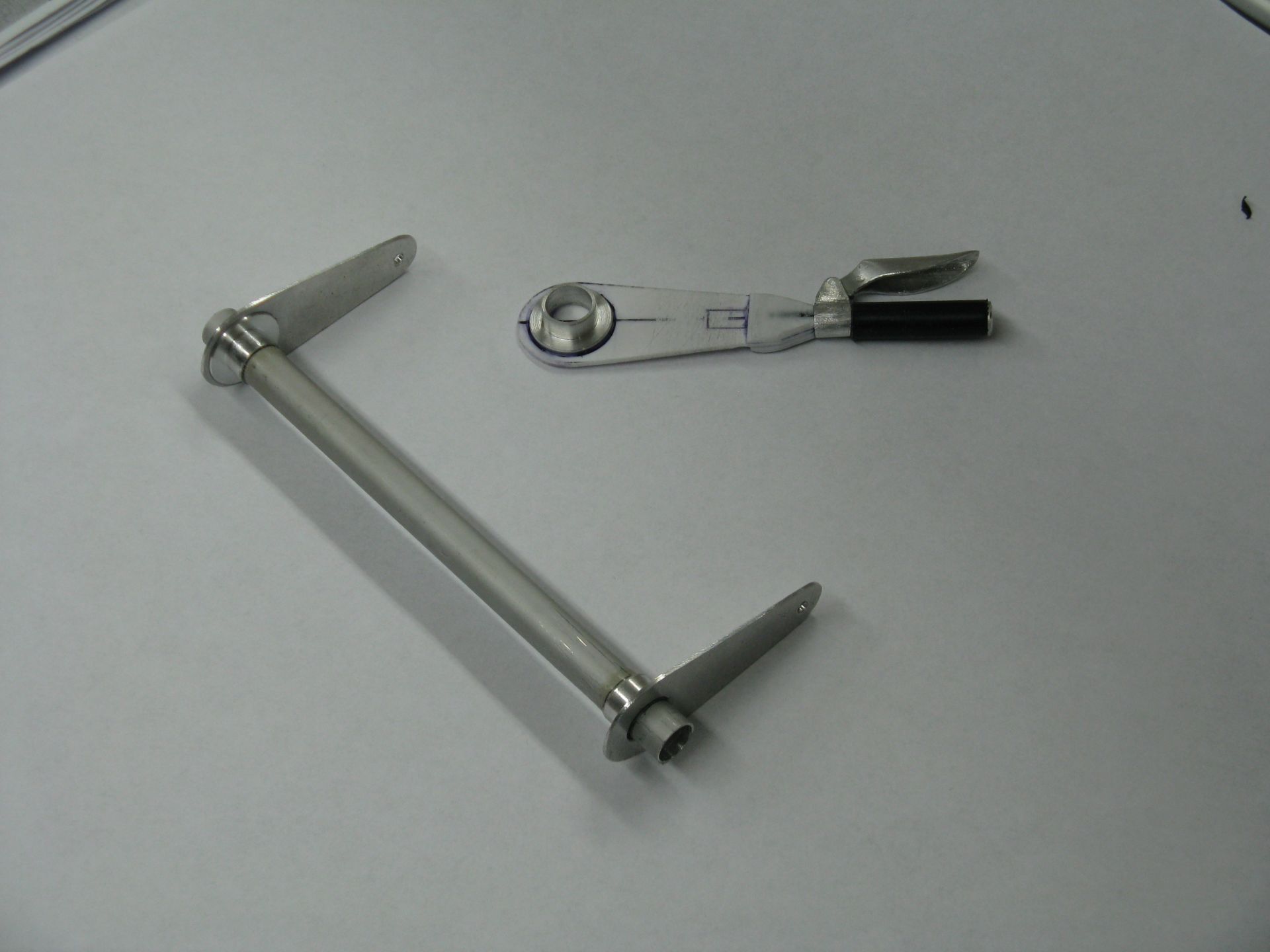

Drążek sterowy

Najpierw było tak:
ale później: jaka fuszerka


Wiem, miałem się nie odzywać

Nie można robić zbyt dokładnie. To nie ksero

Słyszałem że Arabowie - robiąc np perskie dywany - specjalnie robią jakiś błędny węzeł badź wstawiają błędny kolor, bo nic co zrobi człowiek nie moze być idealne / bezbłędne. Doskonaly jest tylko Allach i jego dzieła

Trochę szczegółów może się przyda

Dzięki, ale robię inną wersję

Fotel pilota.

Mechanizm regulacji wysokości fotela pilota.

Plany powiększone do odpowiedniego rozmiaru.

Przy skali 1:4,37 wymiary modelu:

rozpiętość - 2400mm

długość - 2050mm

Do napędu mam zamiar użyć silnika Emax GT 5345 kV220 i zasilanie 12S (2x6)

Ciężar tego napędu:

silnik - 850g

reg. ESC Foxy 130A -221g

pakiet 6S -680g

Krzysztof czyżbyś brał przykład z Filipa ( co do wielkości oczywiście ) .

Wraz z wiekiem małe modele jakoś dziwnie po starcie...znikają

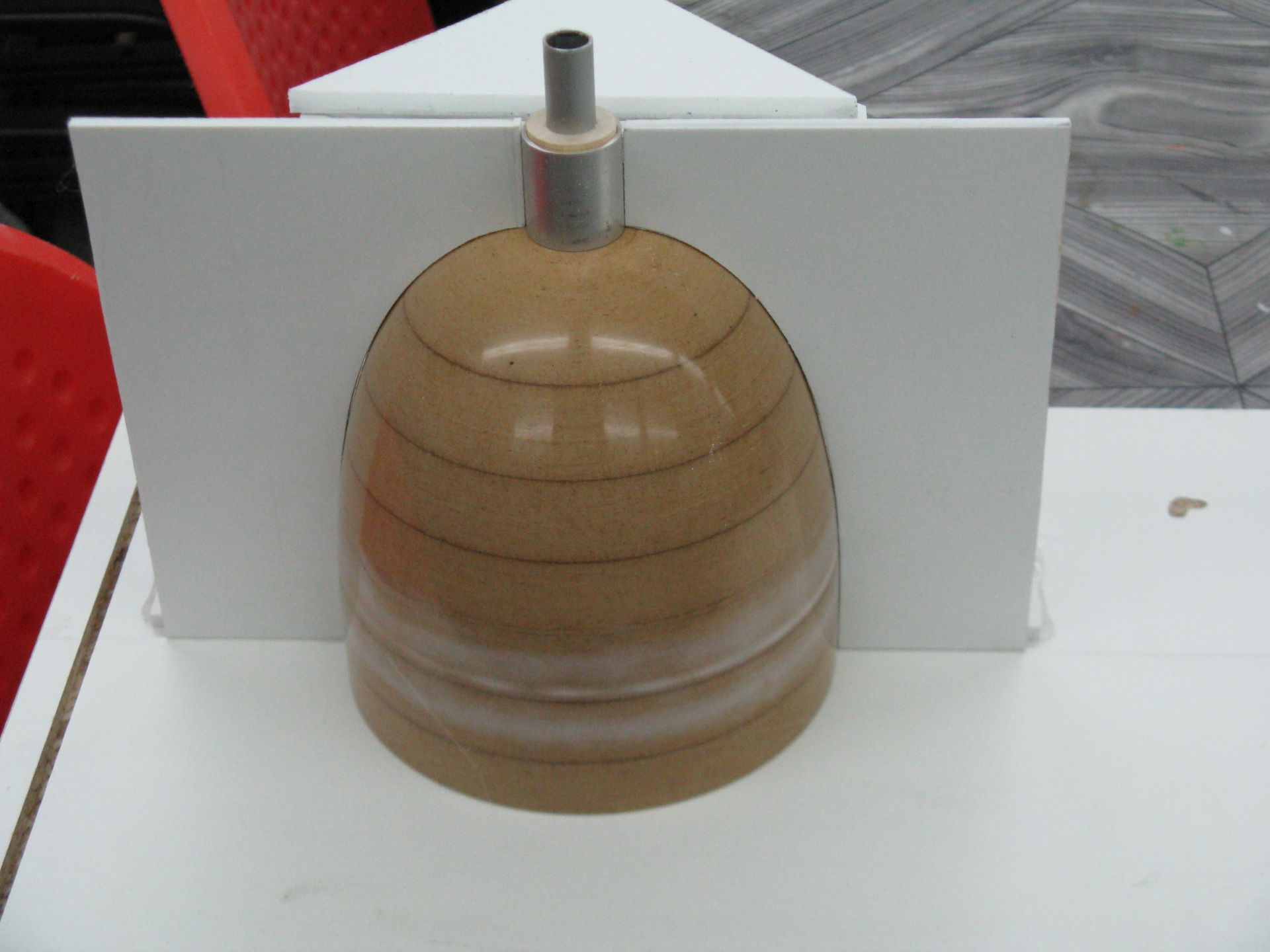

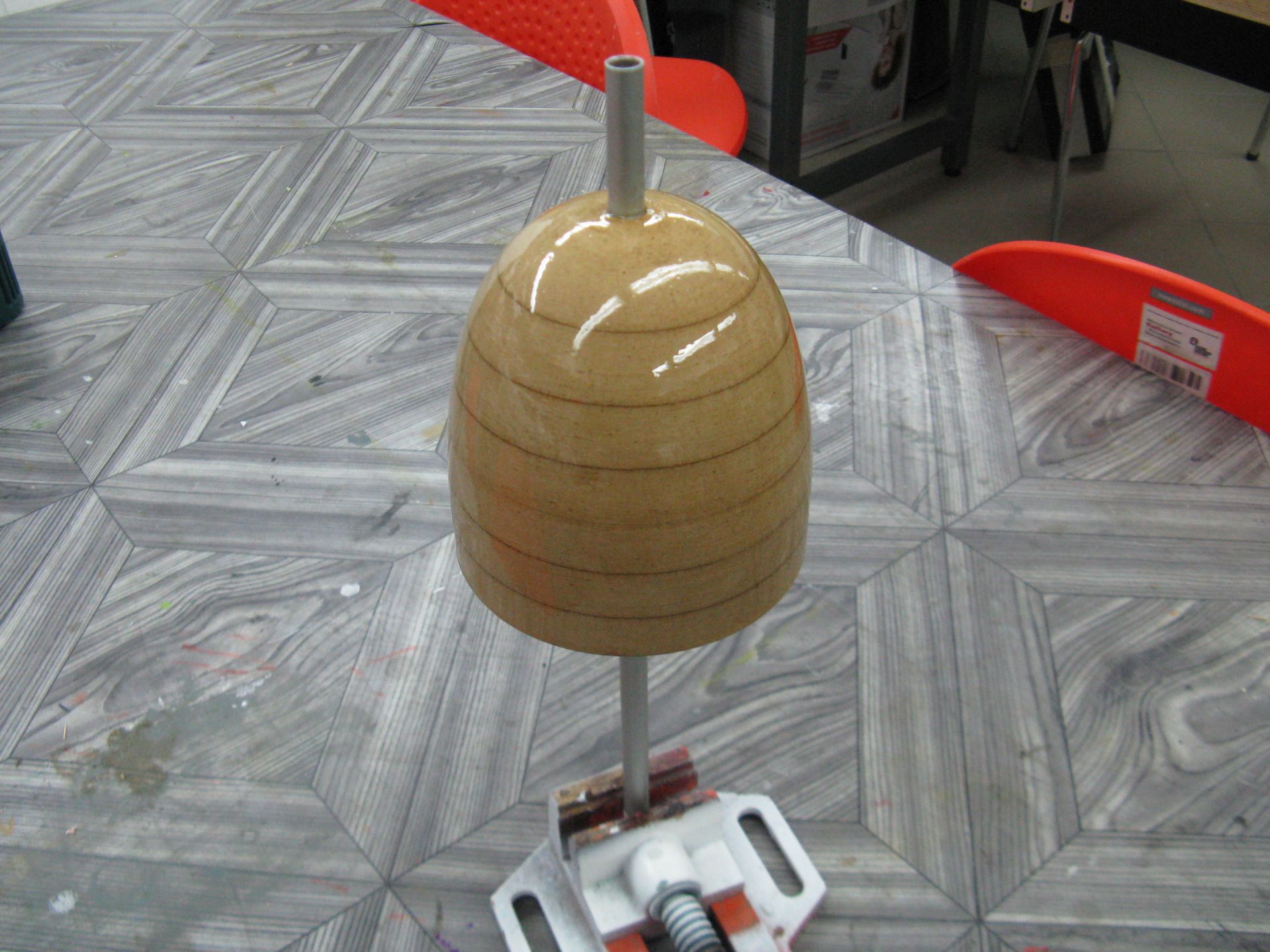

Wstępne prace nad kopytem kołpaka śmigła.

Mam to samo ale jakoś na budowę modelu nie ma "widoków" i trochę chęci

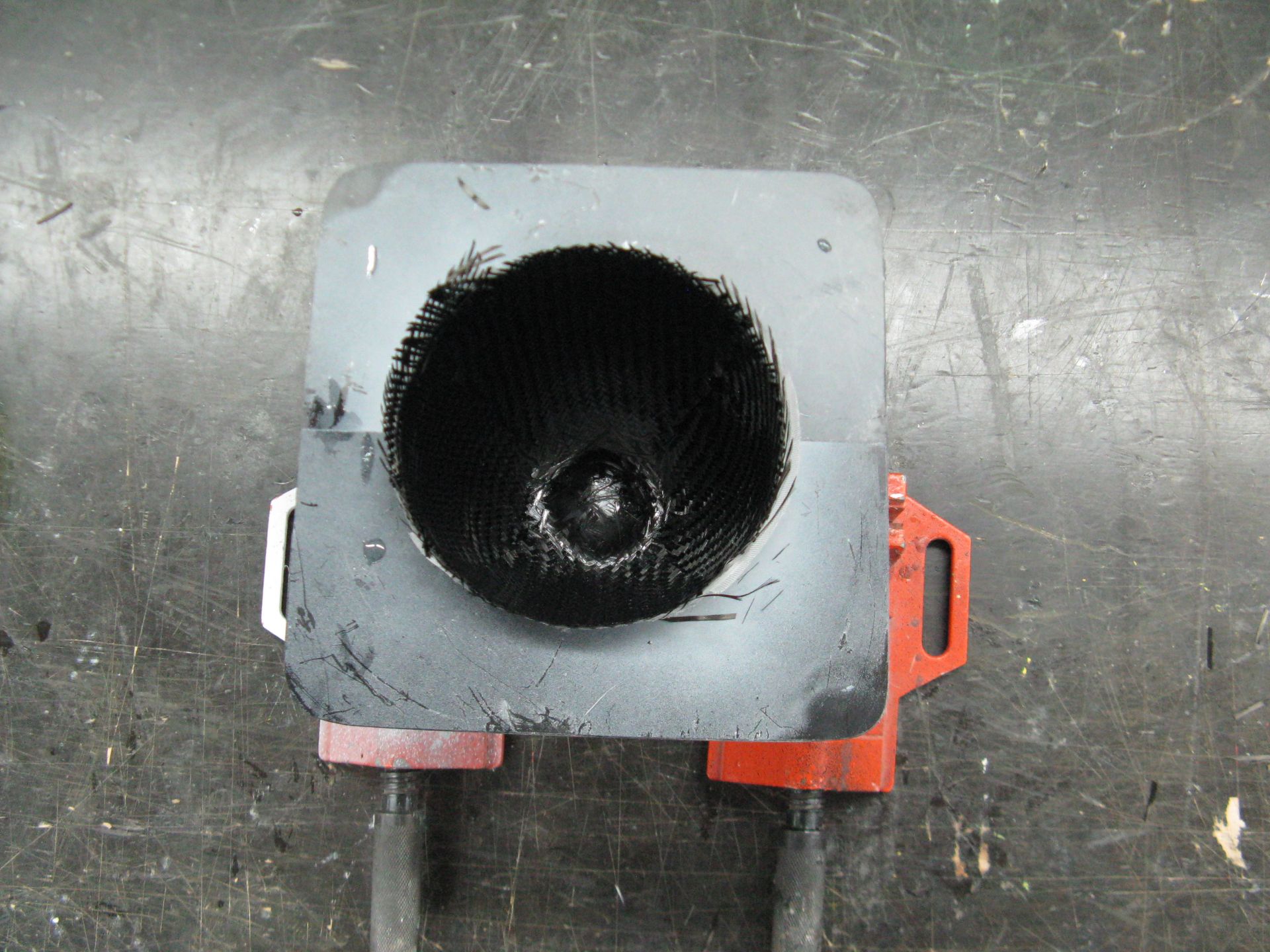

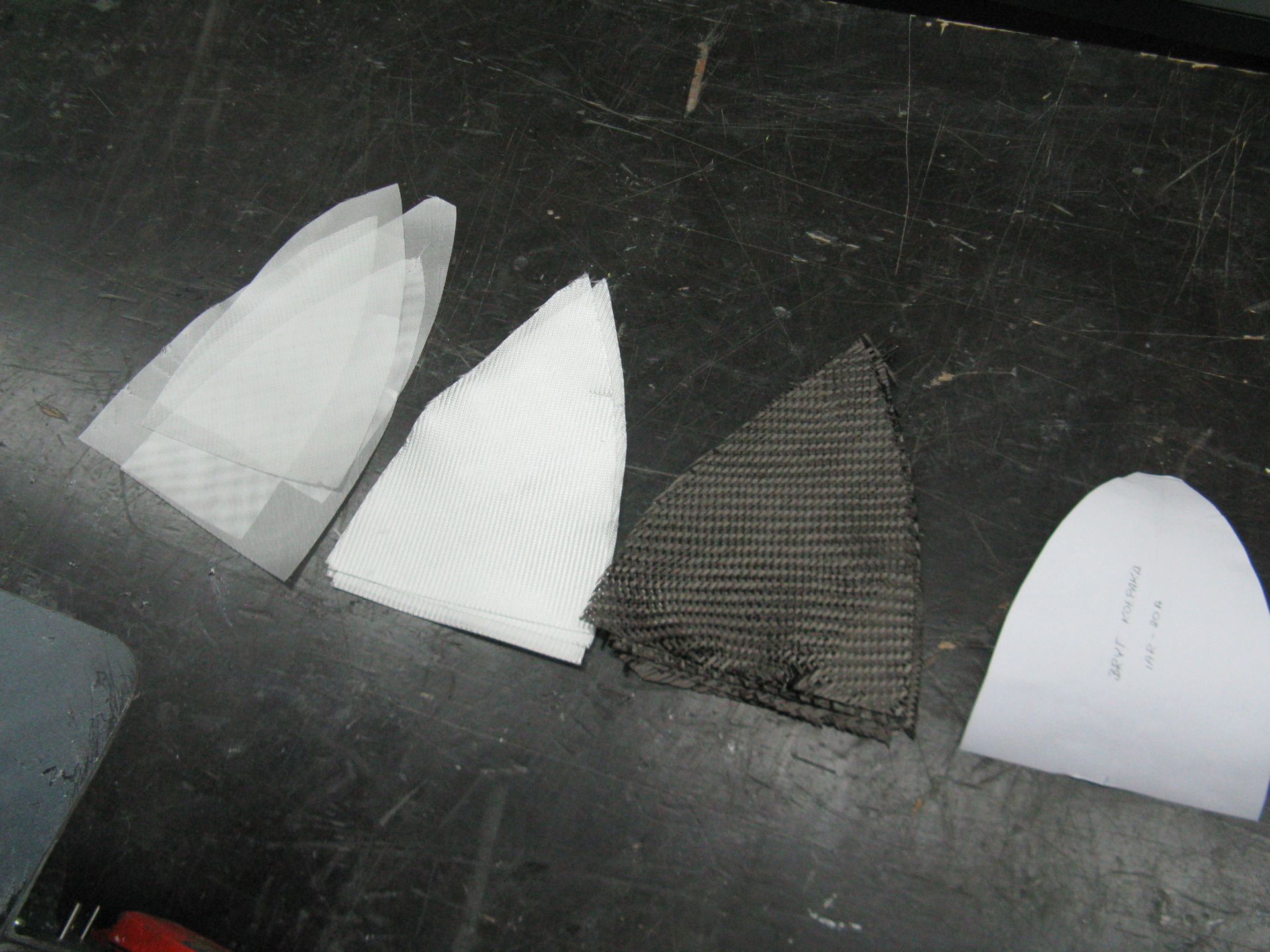

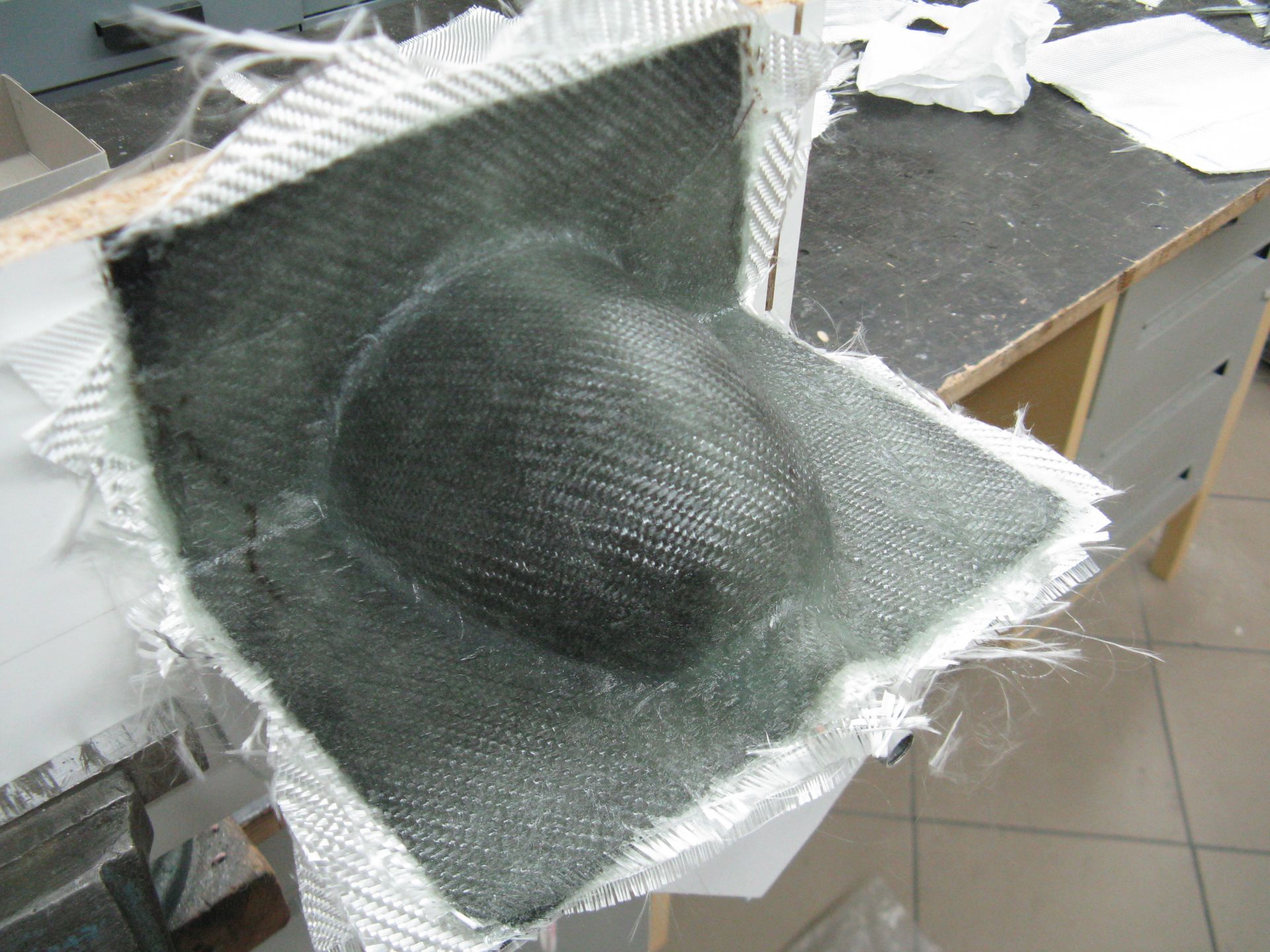

Zakładanie połówki formy na kołpak. Powierzchnia kopyta obrobiona i założenie żelkotu i po dwie warstw tkaniny 163g i 390g.

Druga połówka formy gotowa.

odformowało się

Założenie kołpaka w formie.

Odformowany kołpak: średnica - 112mm ciężar - 50g.

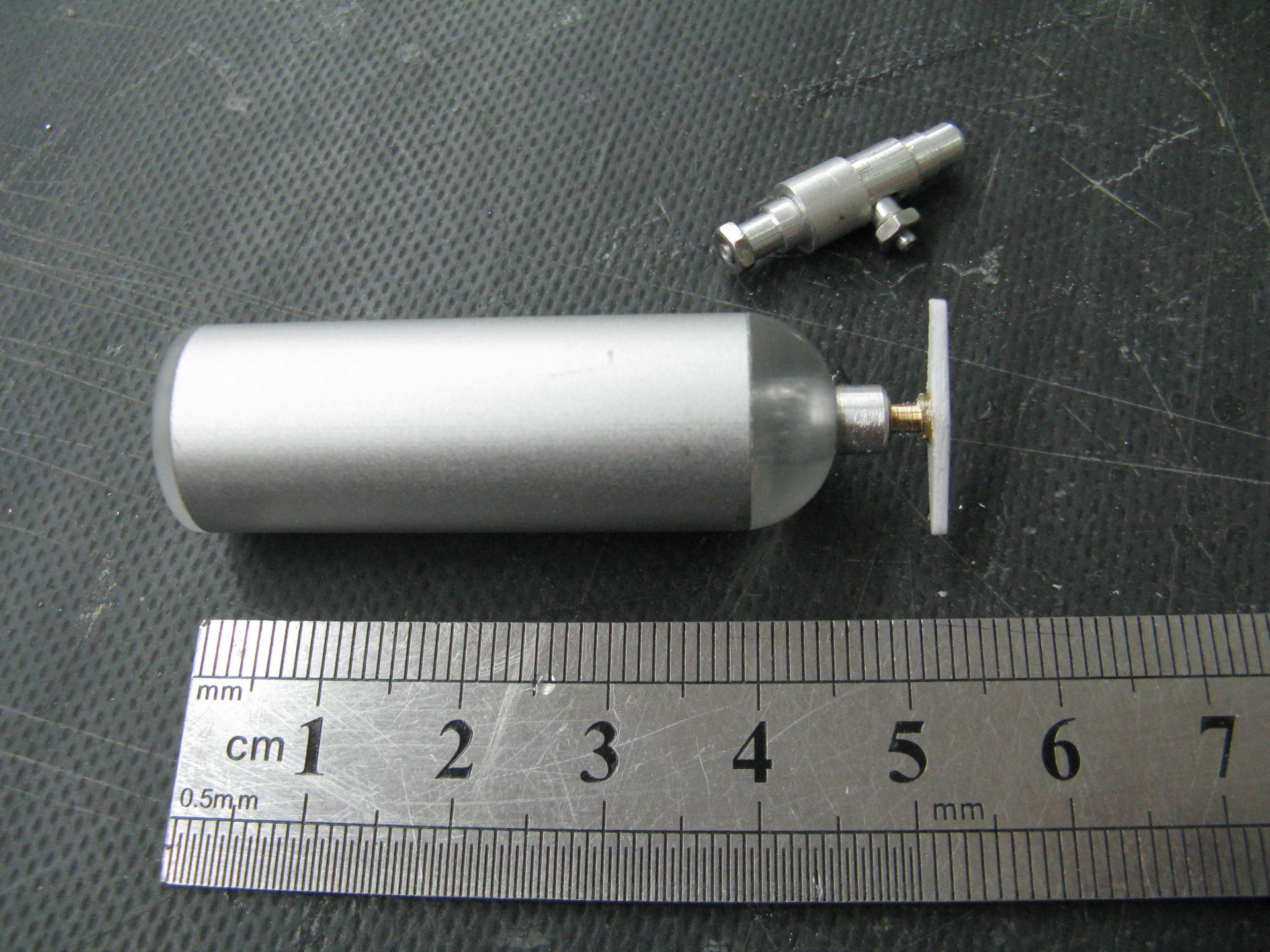

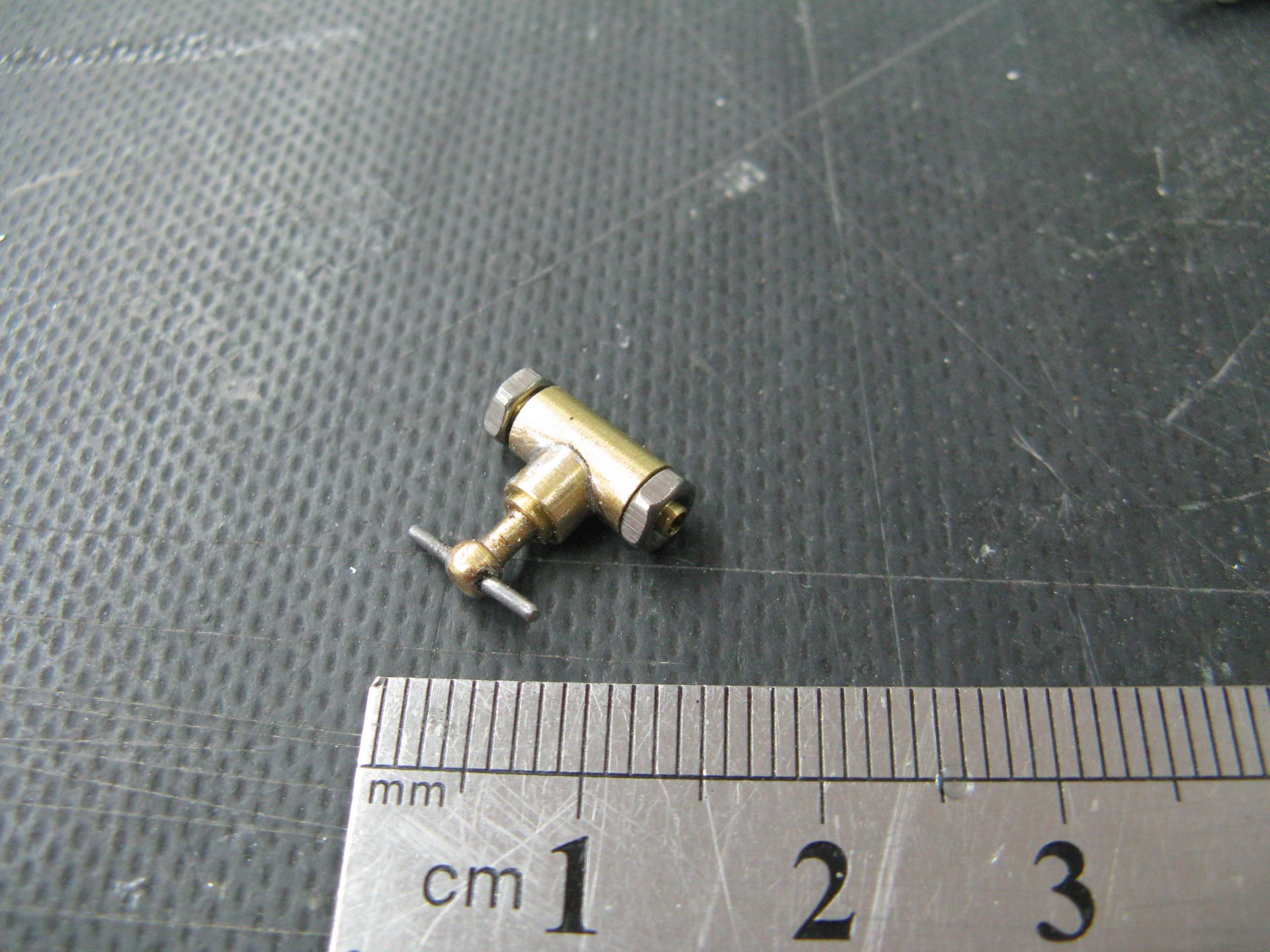

Zagęszczanie kabiny:gaśnica, zaworki i kraniki.

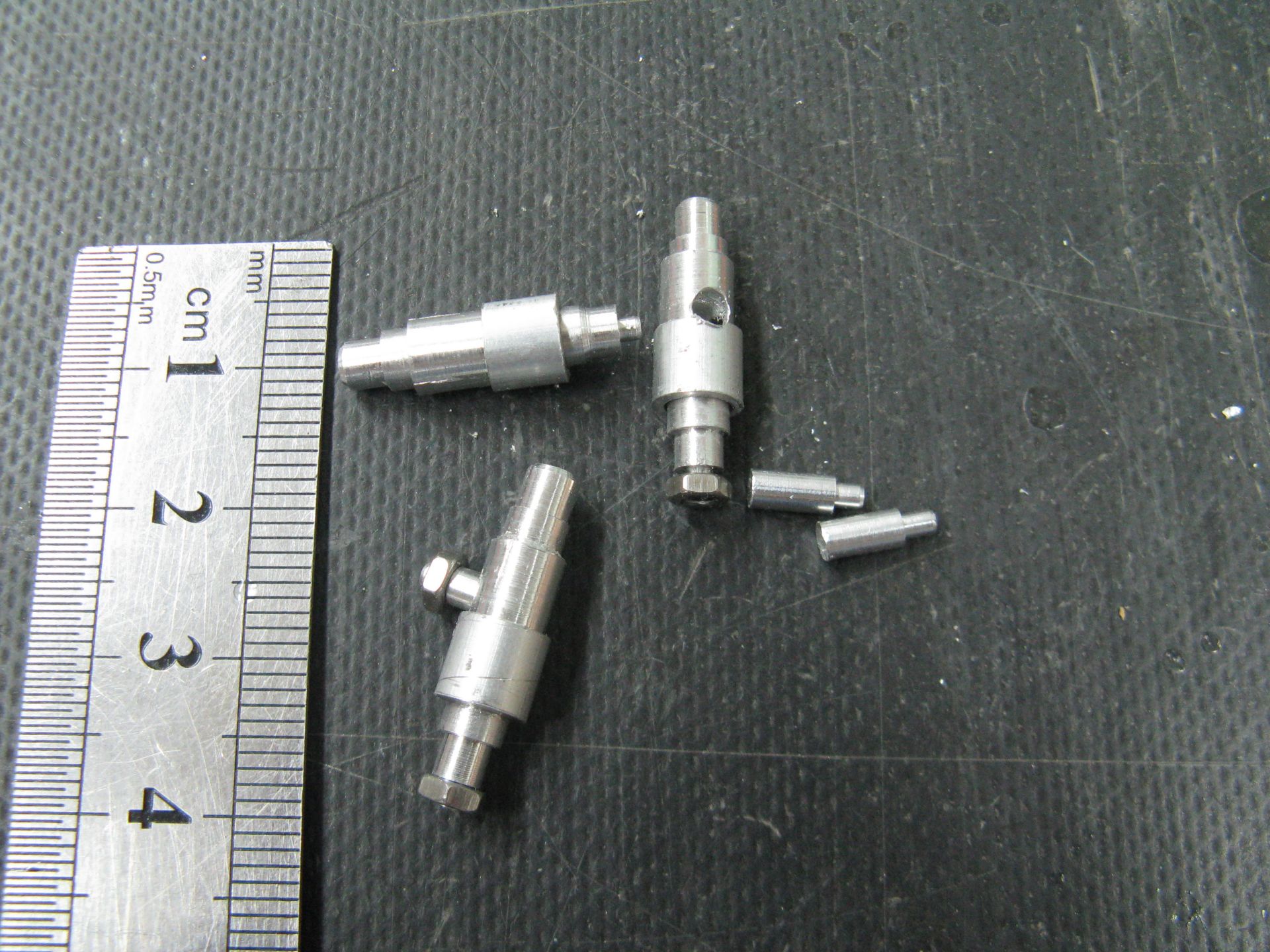

gaśnica, zaworki i kraniki...

Super. Kibicuje dalej.

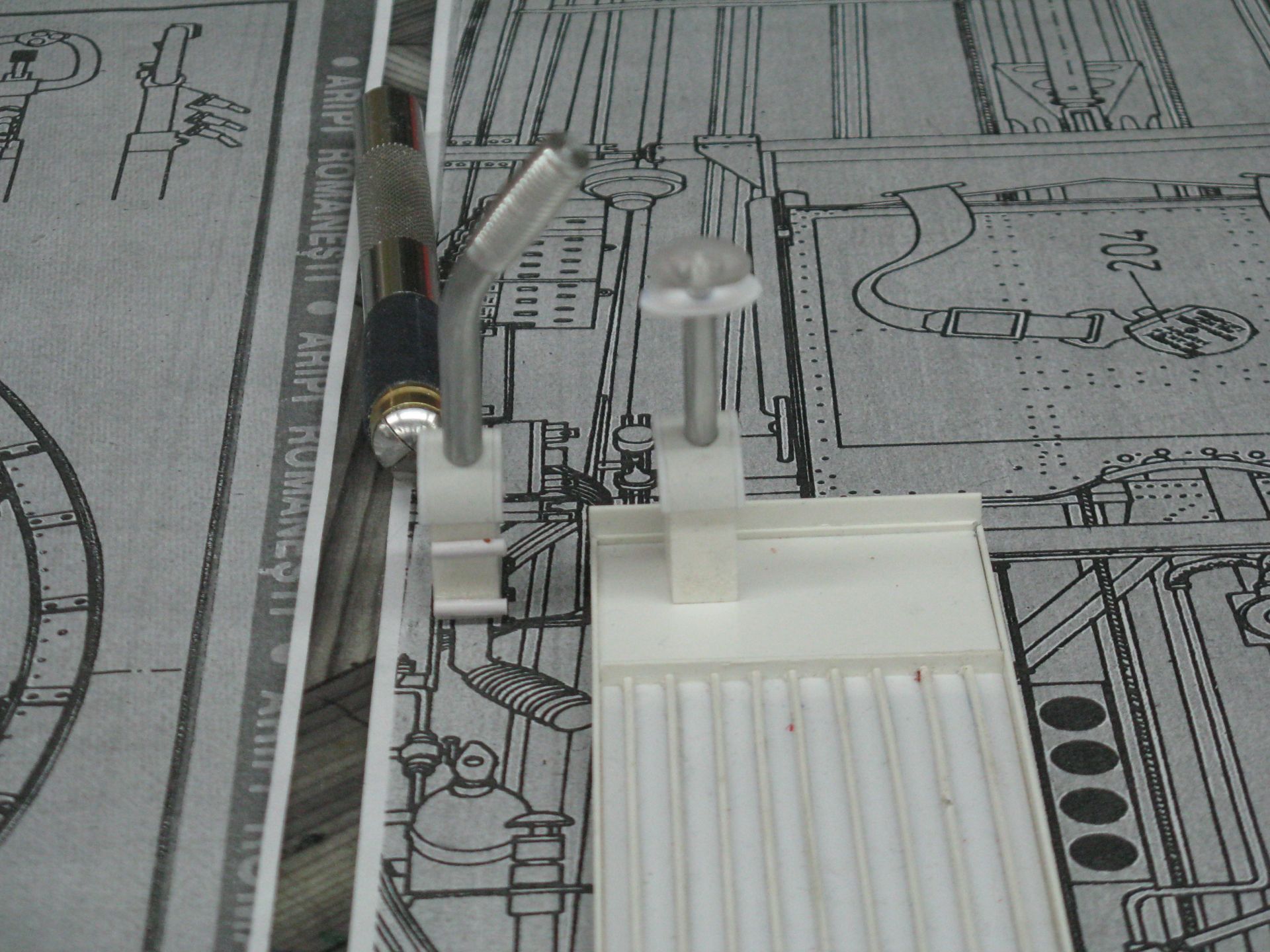

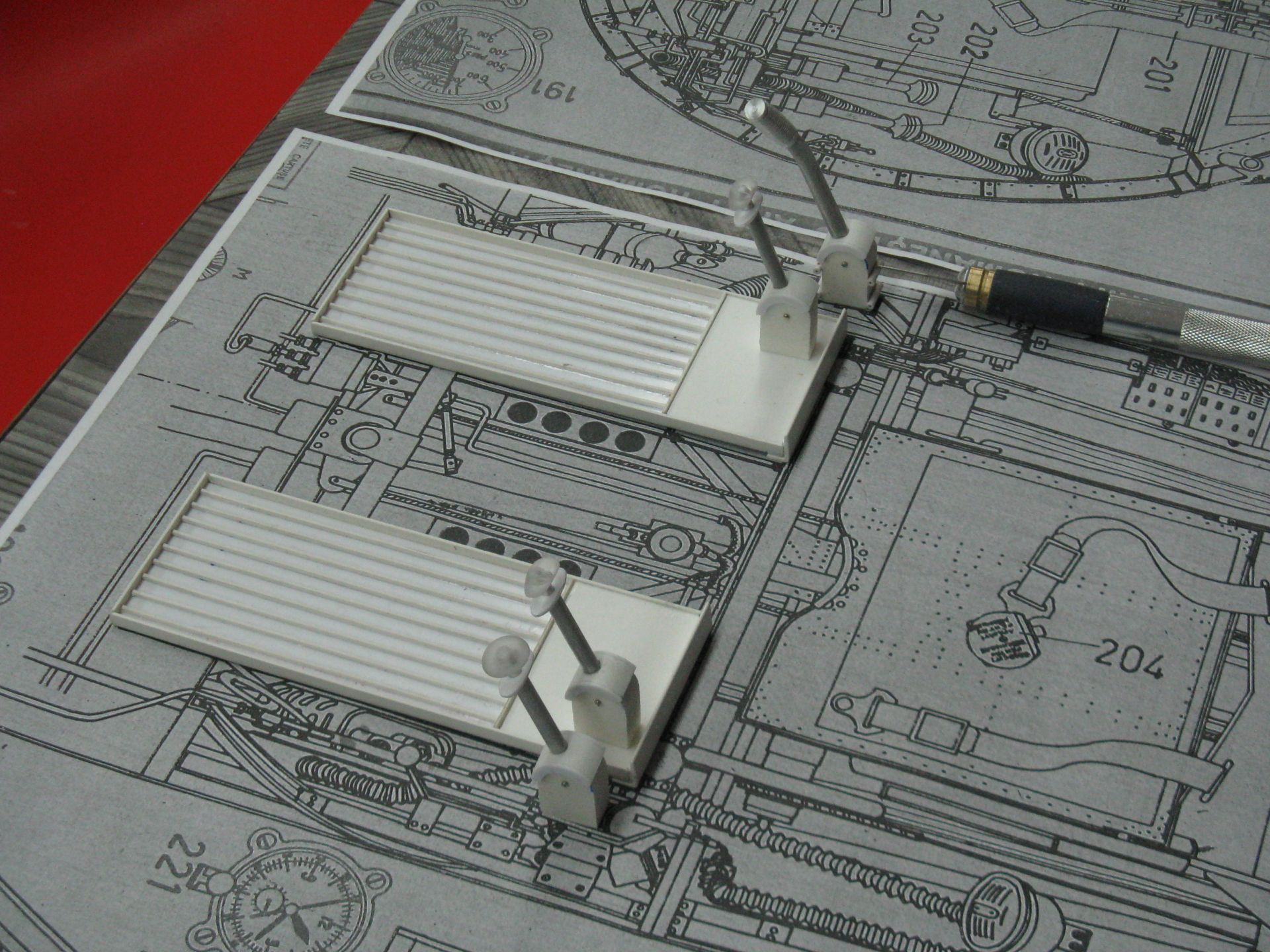

Kolejne drobiazgi wyposażenia kabiny: podłoga, dźwignie klap i podwozia oraz ręczna pompa oleju.

Fragment instalacji tlenowej

Instalacja elektryczna czyli przełączniki i główny wyłącznik prądu

Kolejne elementy wyposażenia kabiny: przełącznik iskrowników, regulator skoku śmigła, pojemnik na mapy, manetka gazu.

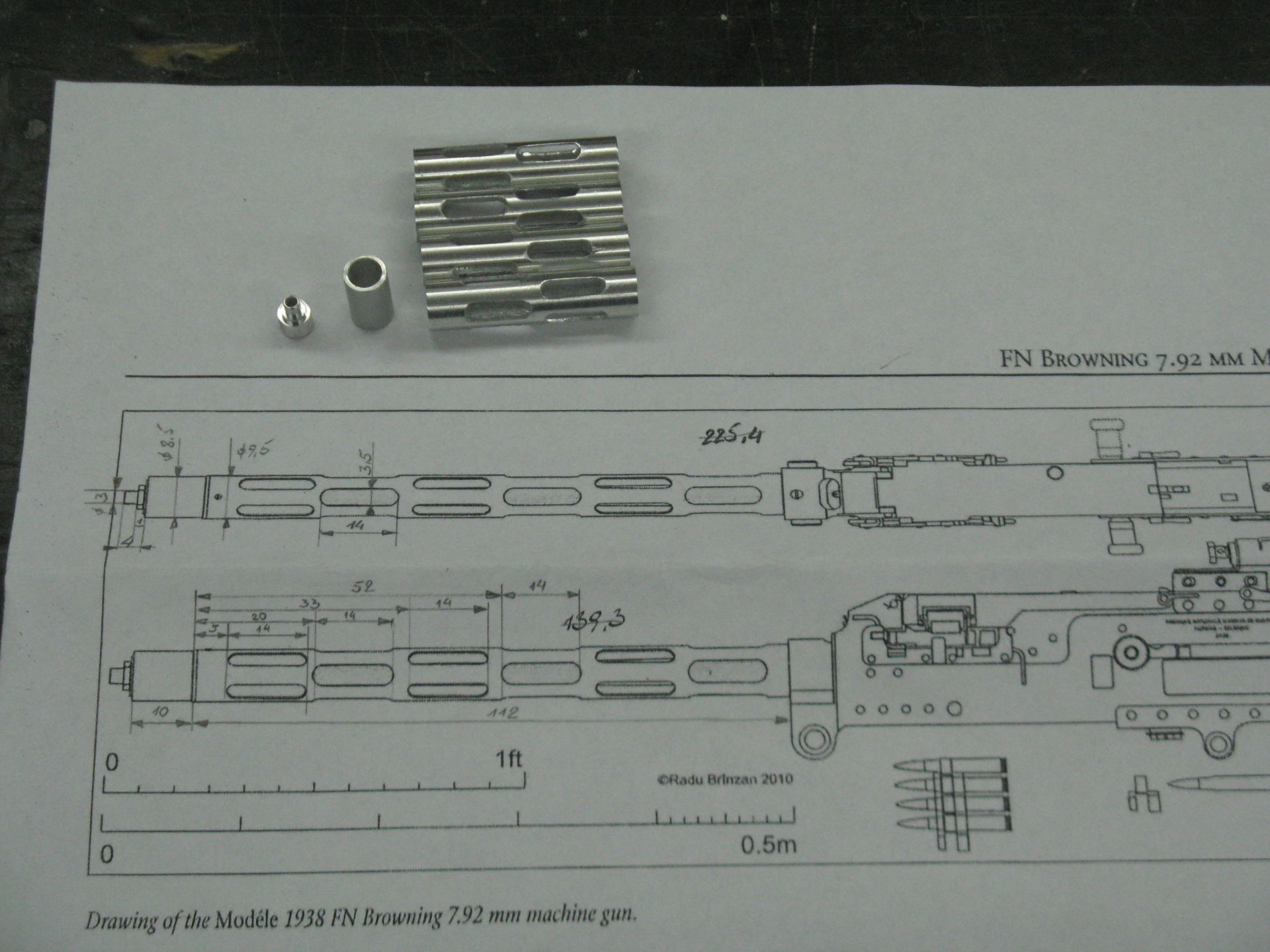

Trochę uzbrojenia

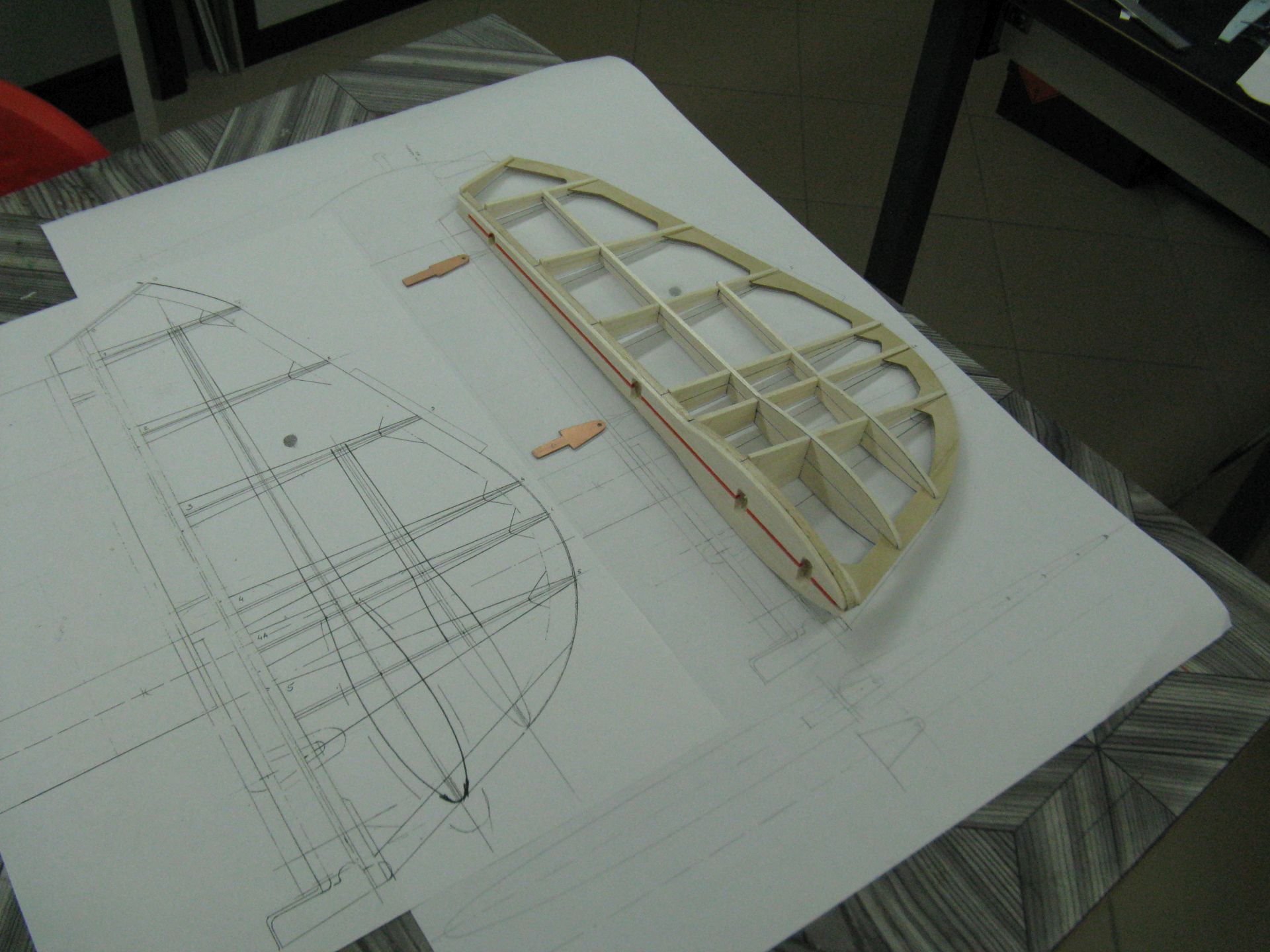

Wstępne prace nad statecznikiem pionowym. Technologia znana.

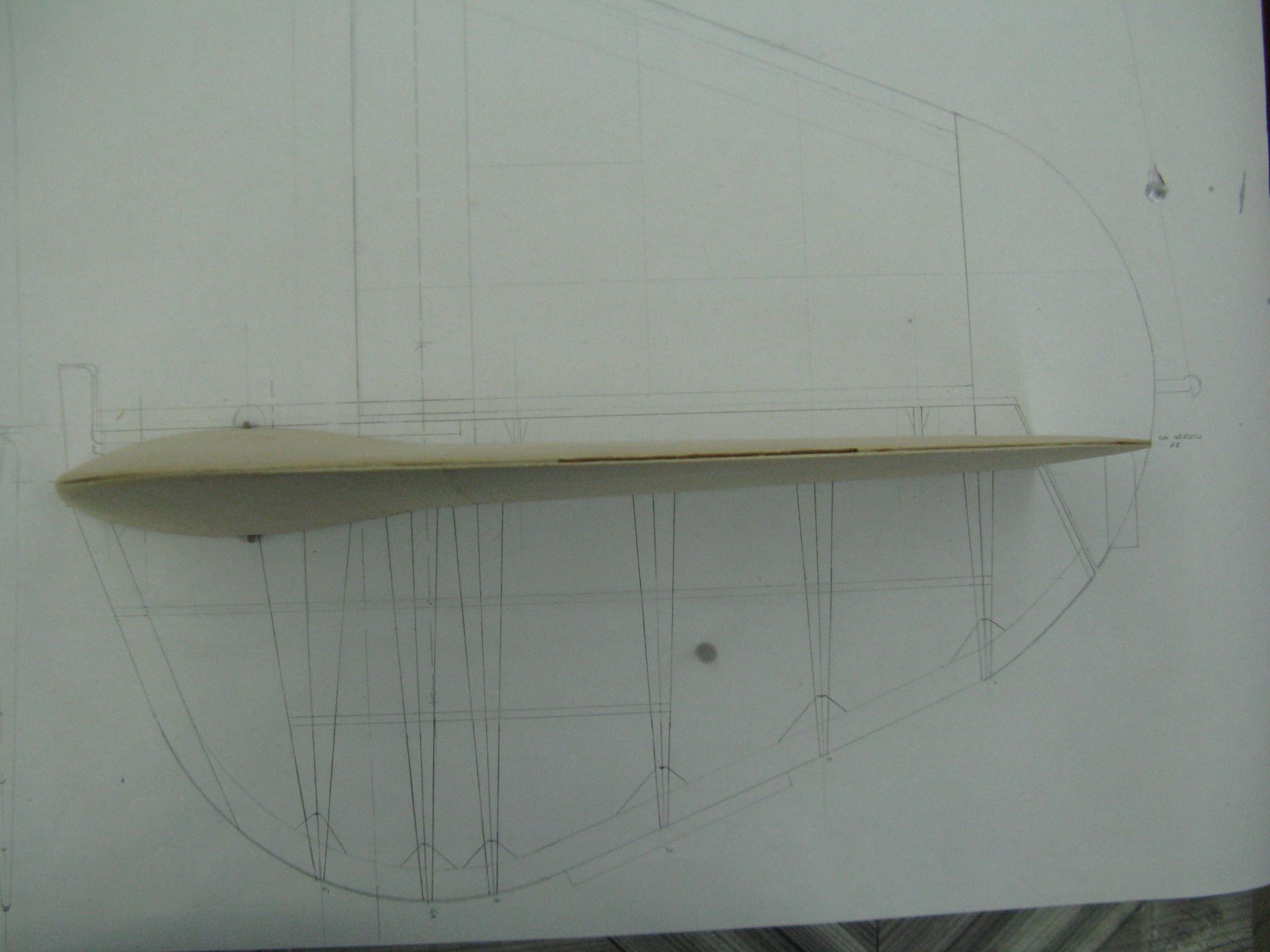

Ster kierunku. Wszystko rysowane i wycinane ręcznie, dlatego to tak długo trwa.

Oklejanie steru kierunku.

Tabliczka znamionowa.

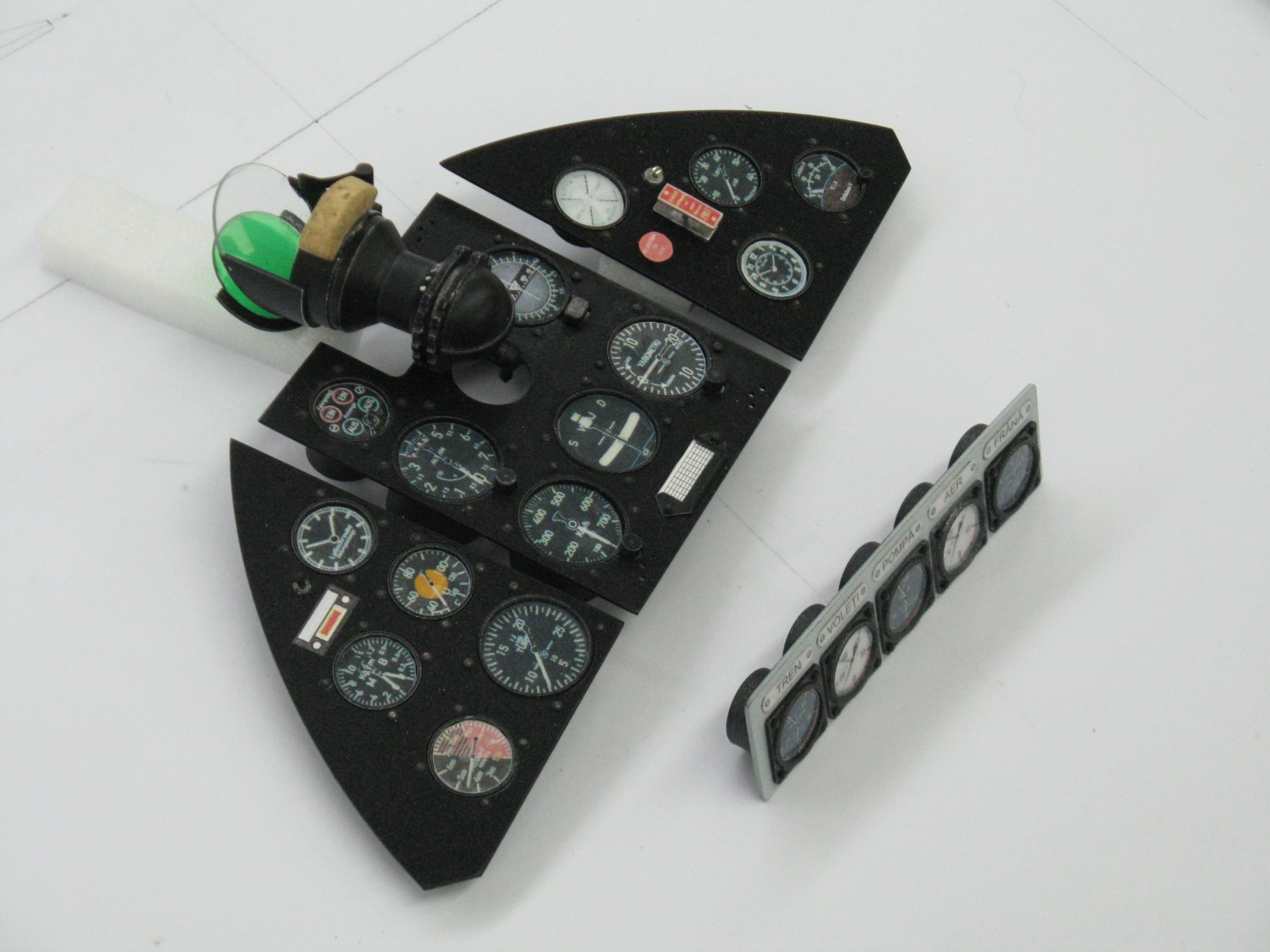

Tablica przyrządów.

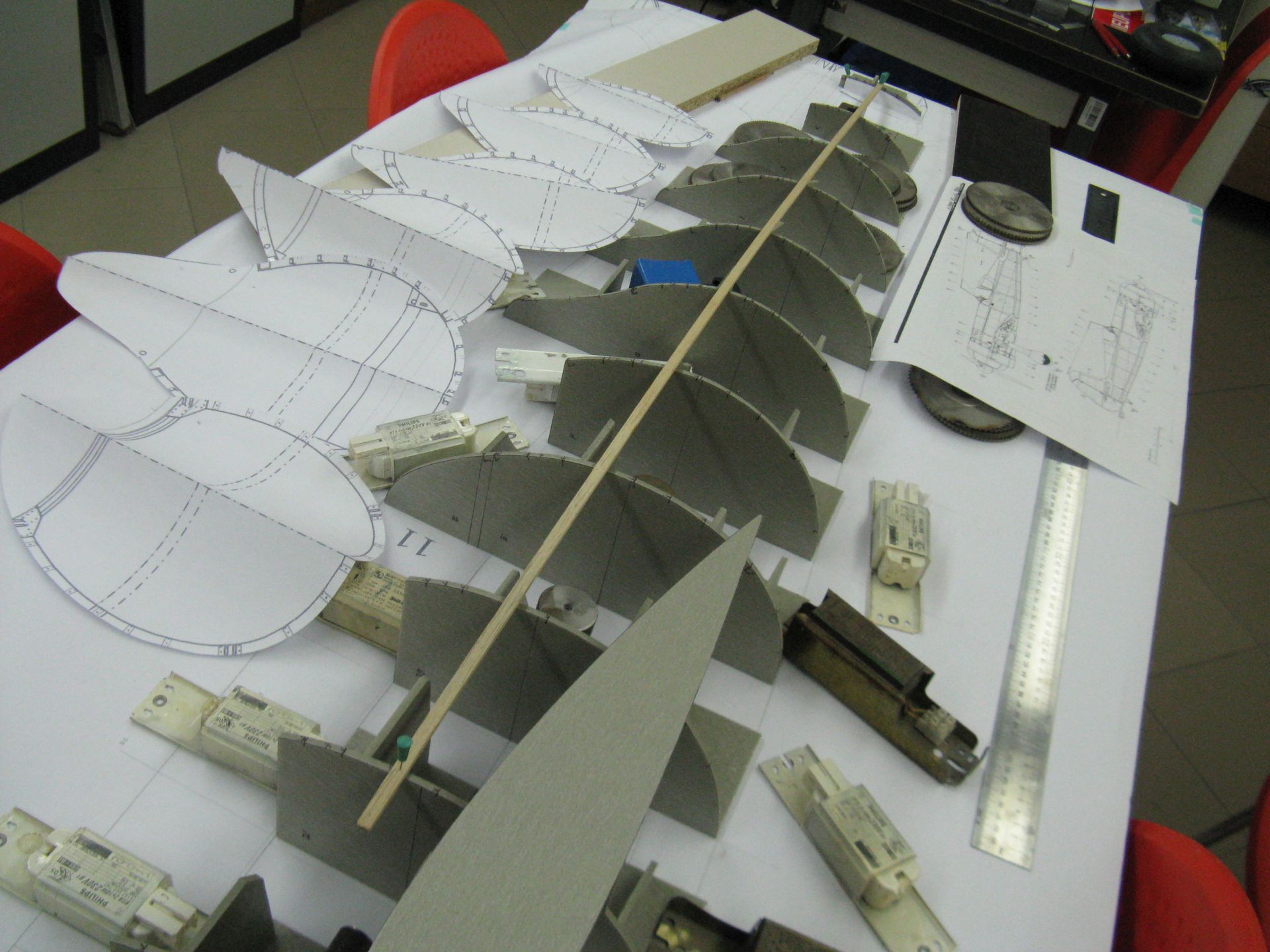

Musiałem popracować nad wręgami. Nic nie pasowało, ani obrysy, ani rozkład podłużnic. Robota ręczna czyli żmudna, ale z efektu jestem zadowolony. Teraz te wręgi powycinać ze sklejki i można bawić się dalej.

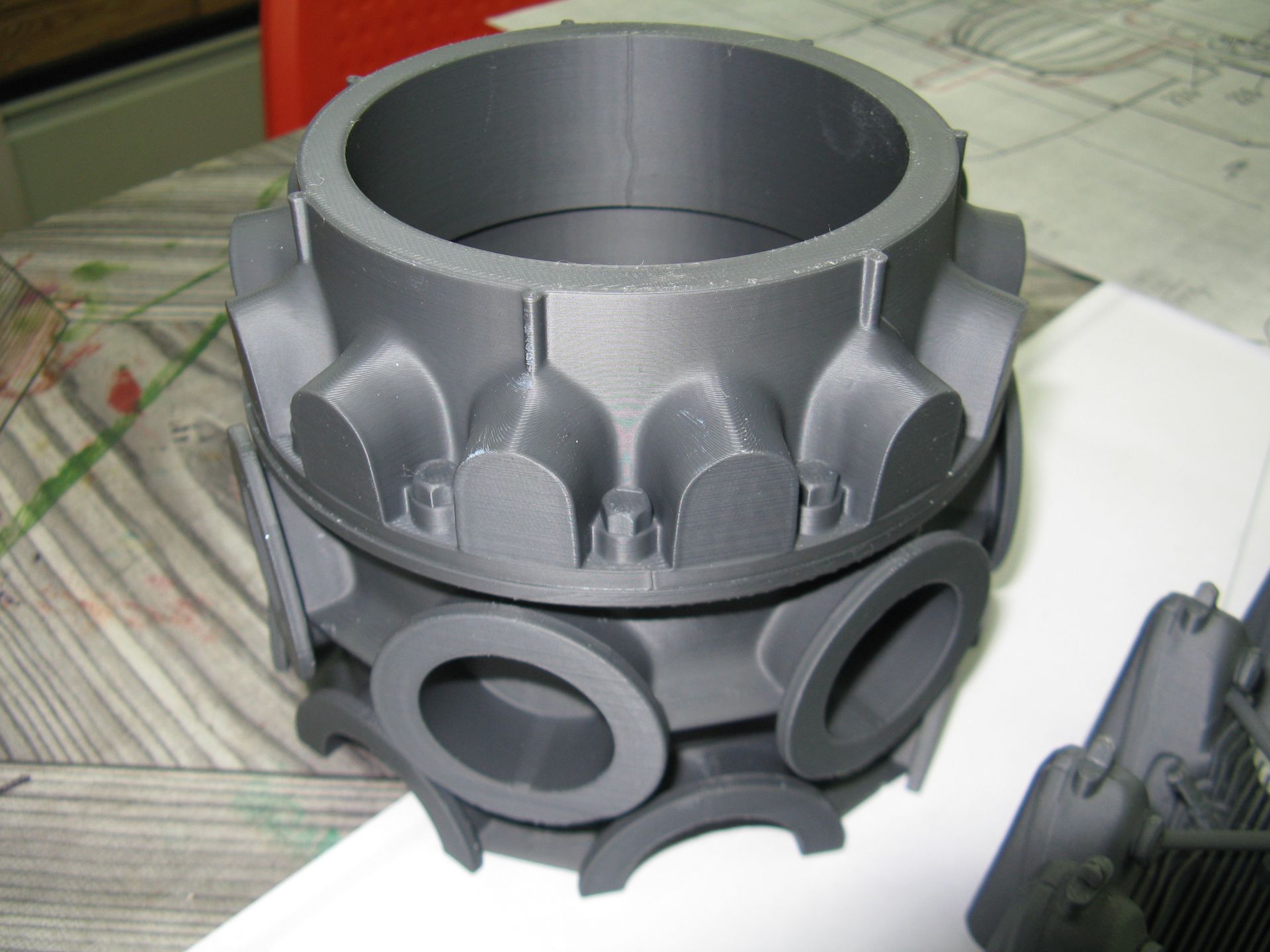

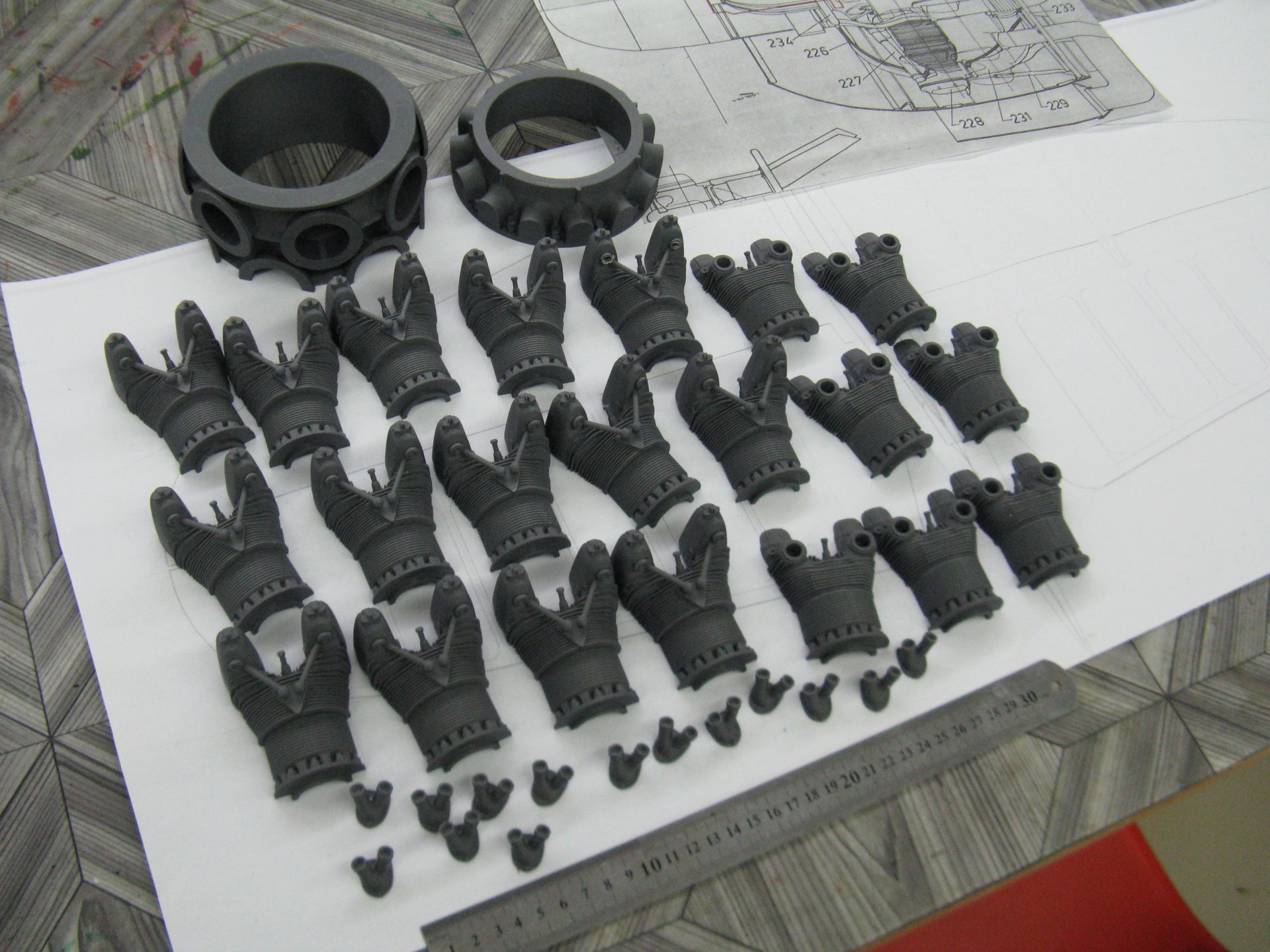

Wydrukowane części do silnika IAR-a 80

Podwójna gwiazda

Założyłem laminatową formę na przednią część osłony silnika.
Jutro postaram się odformować.

Forma gotowa.

Laminowanie maski i gotowy wyrób.
