Praca idzie do przodu . Wyciąłem elementy kadłuba modelu Dusty tak będę nazywał w poście wersje większą o rozpiętości 120 cm . W sumie jest ich 7 sztuk .
Załącznik:
8.jpg [ 290.44 KiB | Przeglądane 11191 razy ]
Uwzględniłem oczywiście wszystkie sugestie kolegów . Powstał zupełnie nowy model co mnie bardzo cieszy .

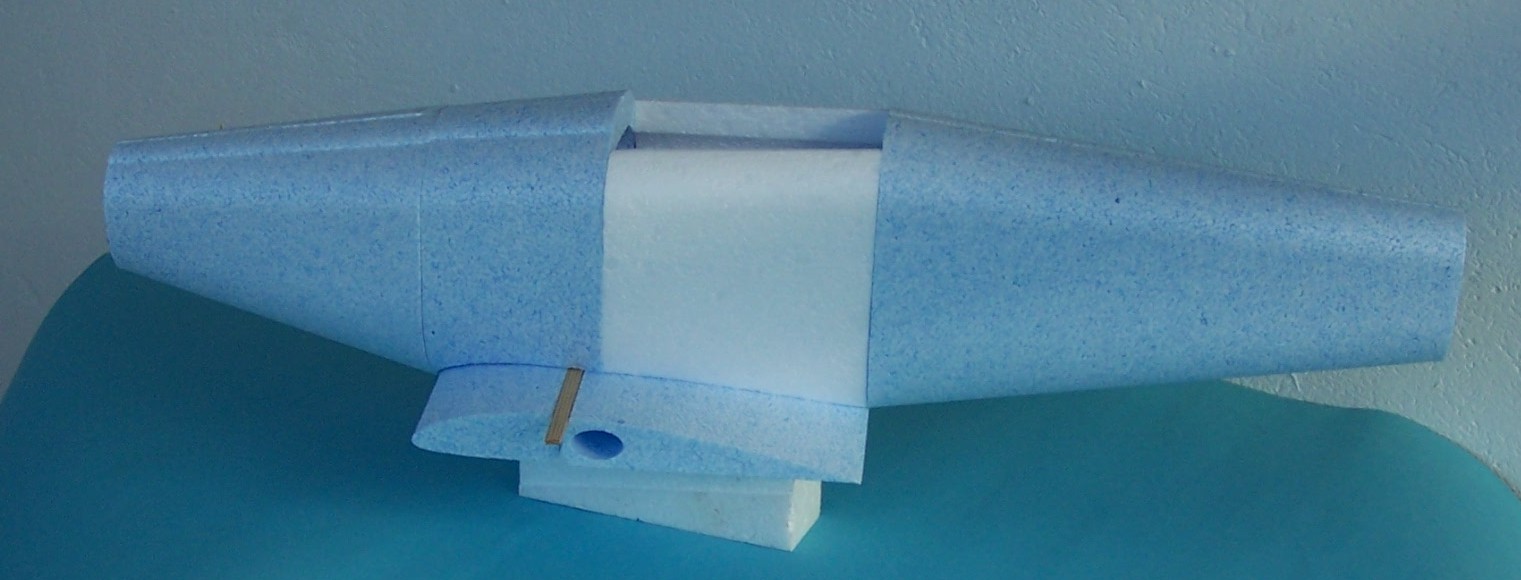

W części centralnej pod kabiną zostało zrobione wycięcie do mocowania skrzydła .
Załącznik:
9.jpg [ 98.62 KiB | Przeglądane 11191 razy ]
Tu widać elementy kadłuba przed wycięciem na centropłat .
Załącznik:
10.jpg [ 188.19 KiB | Przeglądane 11191 razy ]
Załącznik:
11.jpg [ 164.2 KiB | Przeglądane 11191 razy ]
Zd 11
Załącznik:
12.jpg [ 107.62 KiB | Przeglądane 11191 razy ]

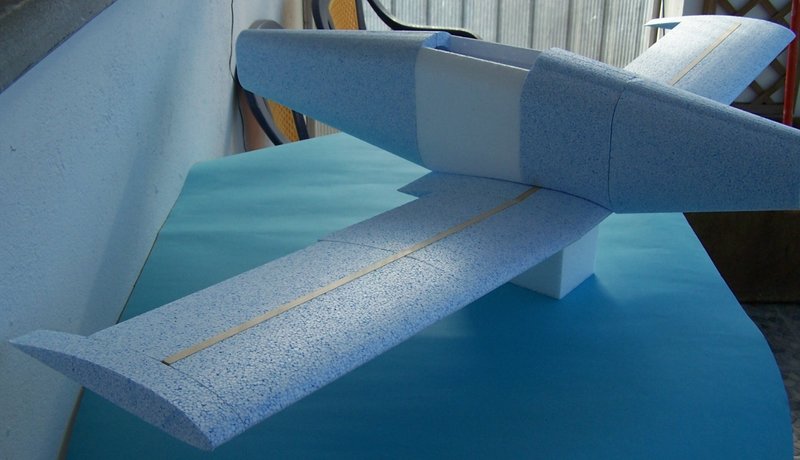

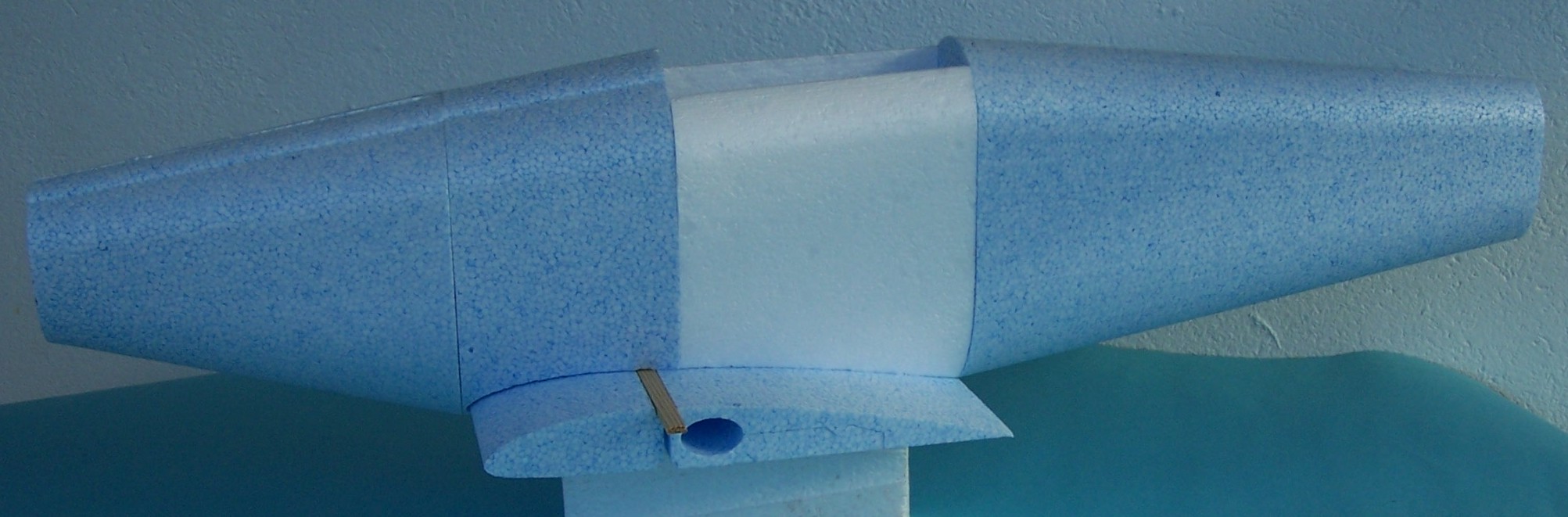

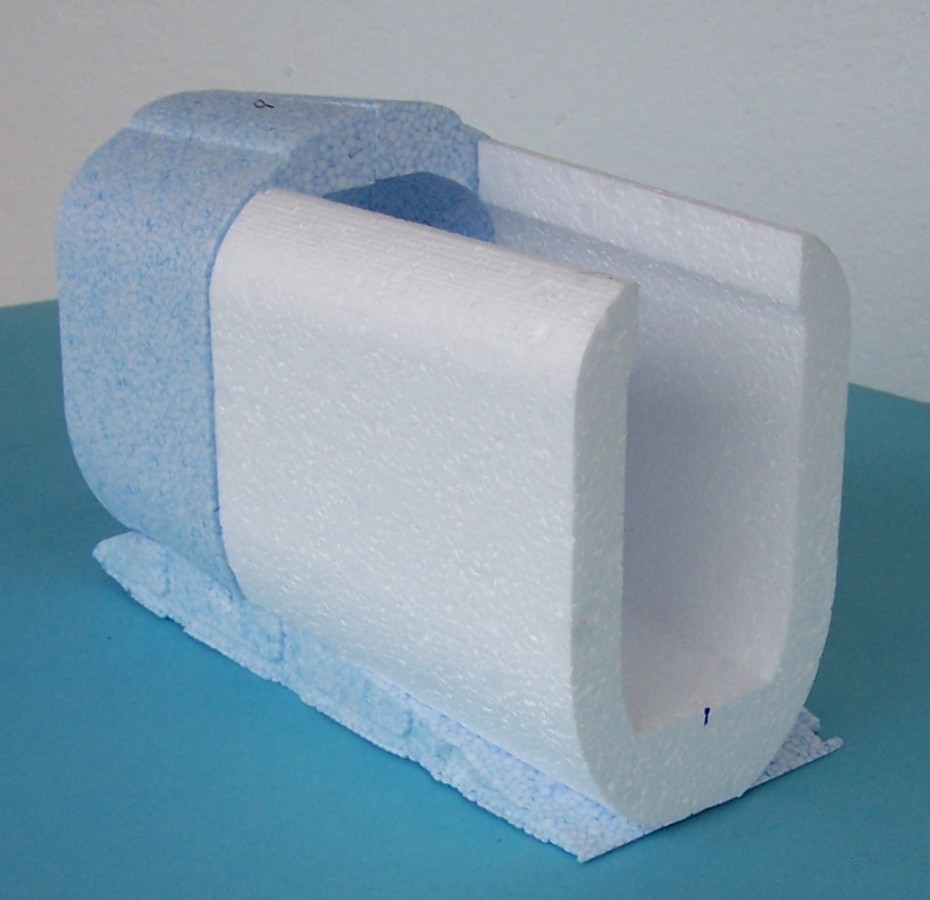

Na zdjęciach widać wyraźnie sposób wykonania podcięcia do mocowania centropłata .

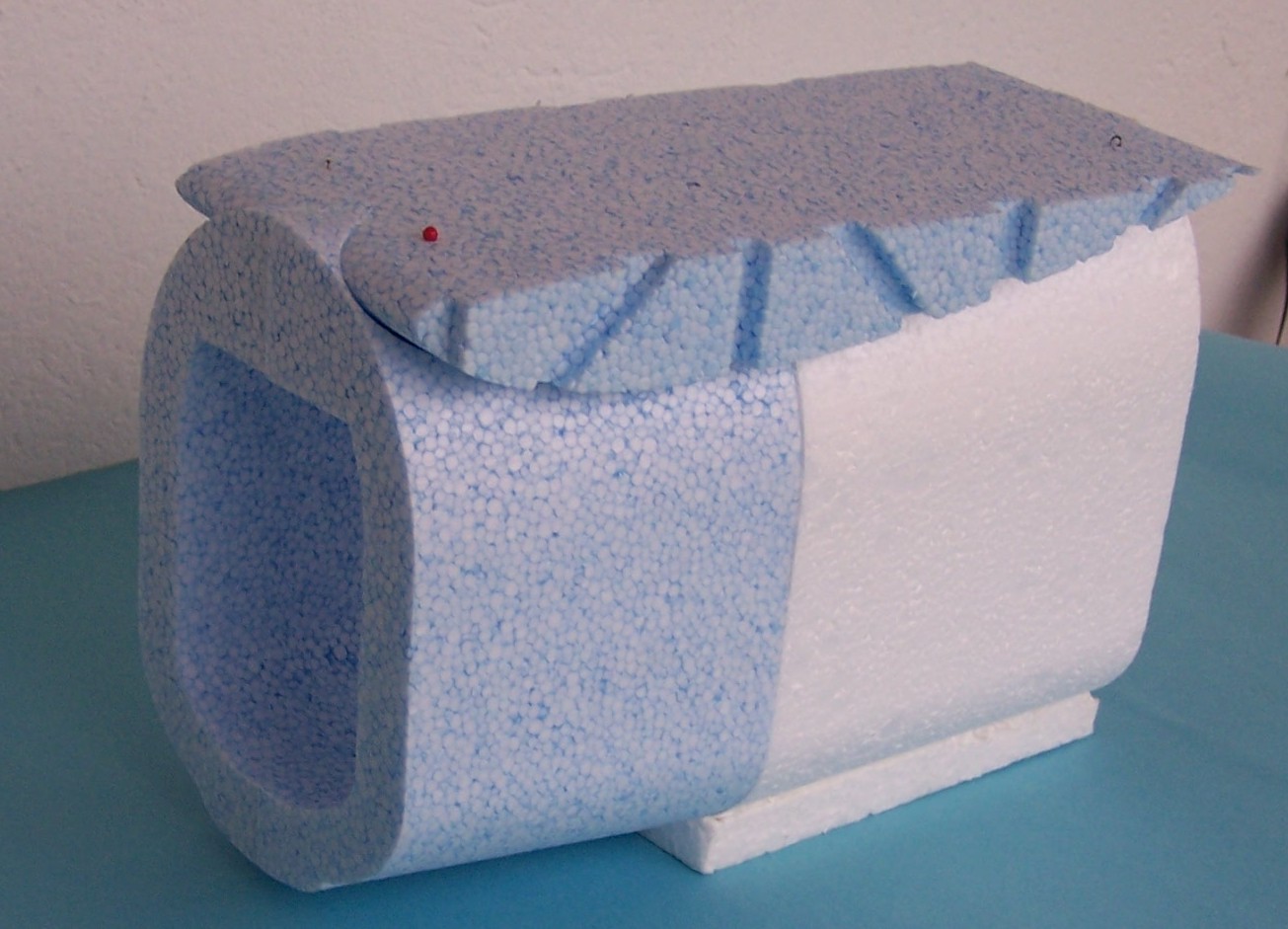

Można też zobaczyć zrobioną ‘’ podłogę ‘’ w kadłubie . Ma ona za zadanie wzmocnić kadłub i umożliwić wykonanie podcięcia pod centropłat , Ale jednocześnie tworzy idealną płaszczyznę do mocowania wszystkich elementów wewnątrz kadłuba , na przykład akumulatory .
Wyraźnie widać zgrubienie na górze kadłuba , które tworzy charakterystyczny nos Dusty’ego .

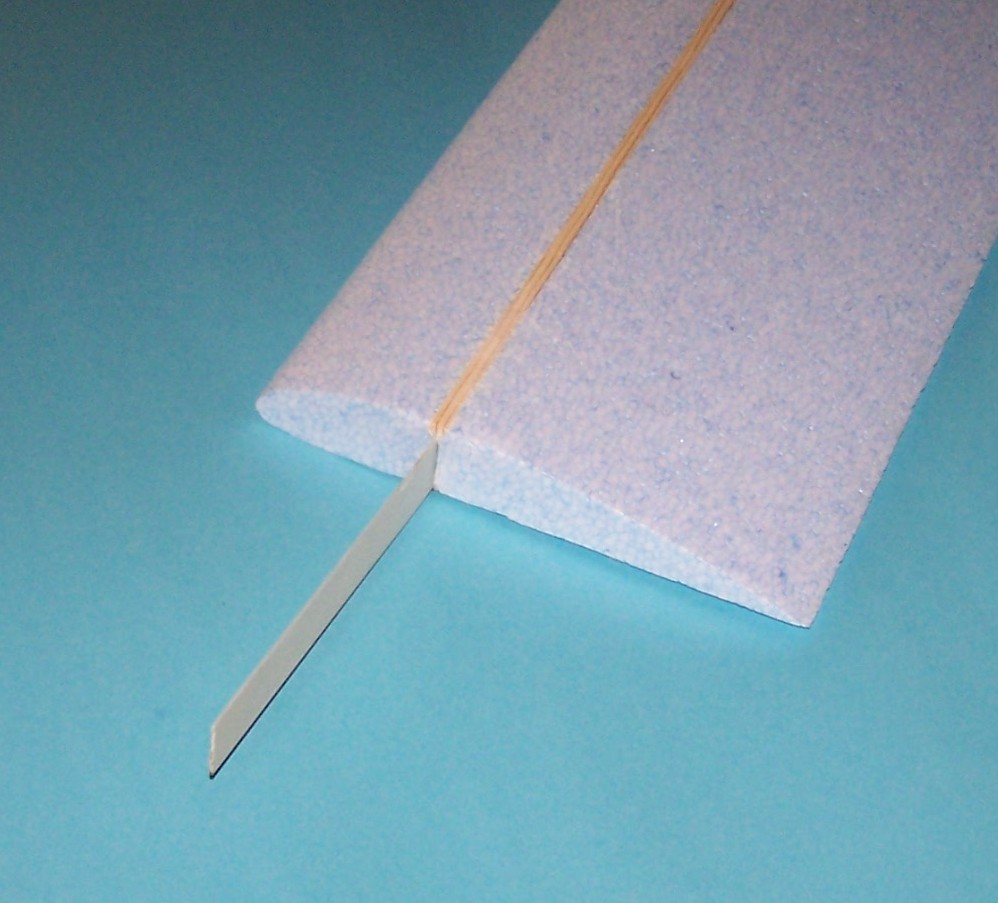

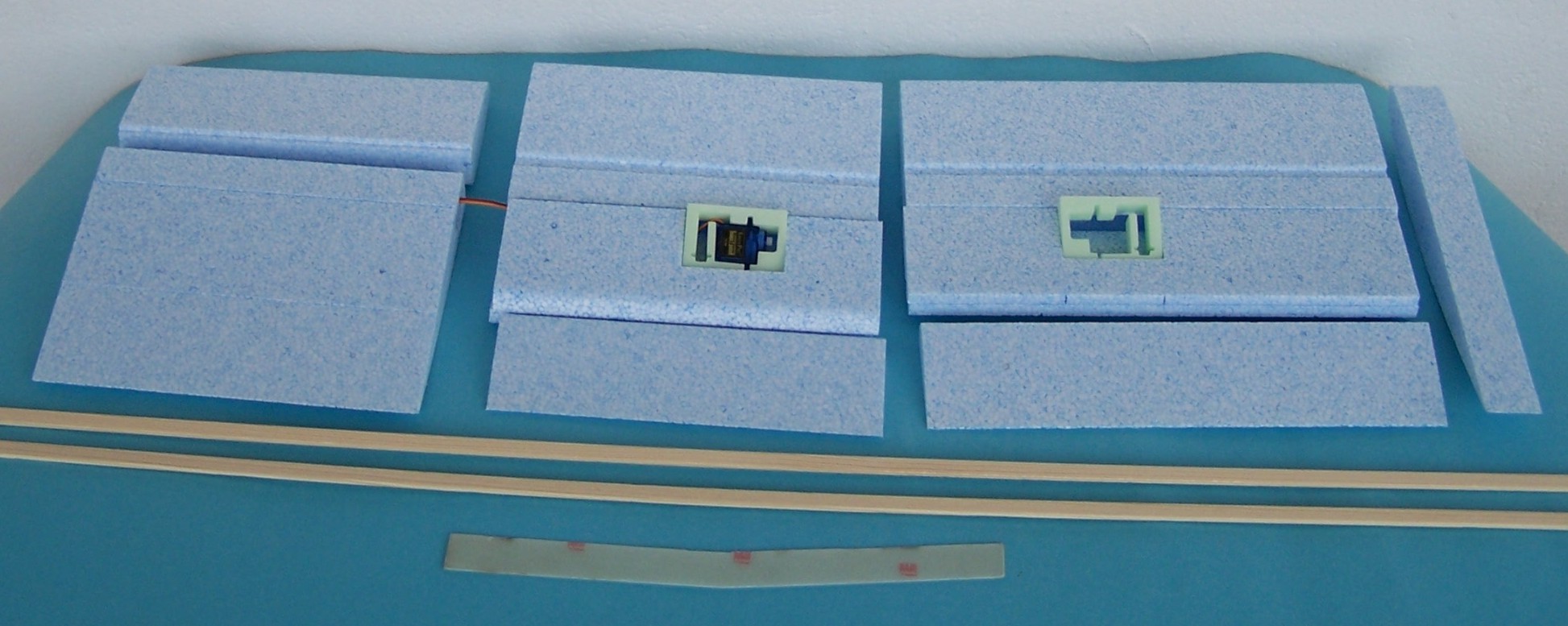

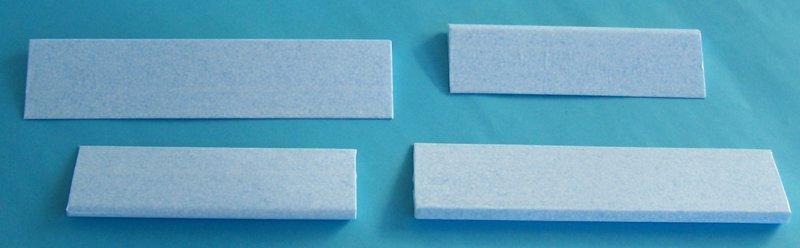

Natomiast Dusty – junior został sklejony i dostał skrzydełka ale jeszcze w elementach .
Załącznik:
13.jpg [ 301.96 KiB | Przeglądane 11191 razy ]
Załącznik:
14.jpg [ 256.03 KiB | Przeglądane 11191 razy ]
Zd 14
Kadłub jest jeszcze kwadratowy wymaga przeszlifowania i zaokrąglenia .
Załącznik:
16.jpg [ 350.77 KiB | Przeglądane 11191 razy ]

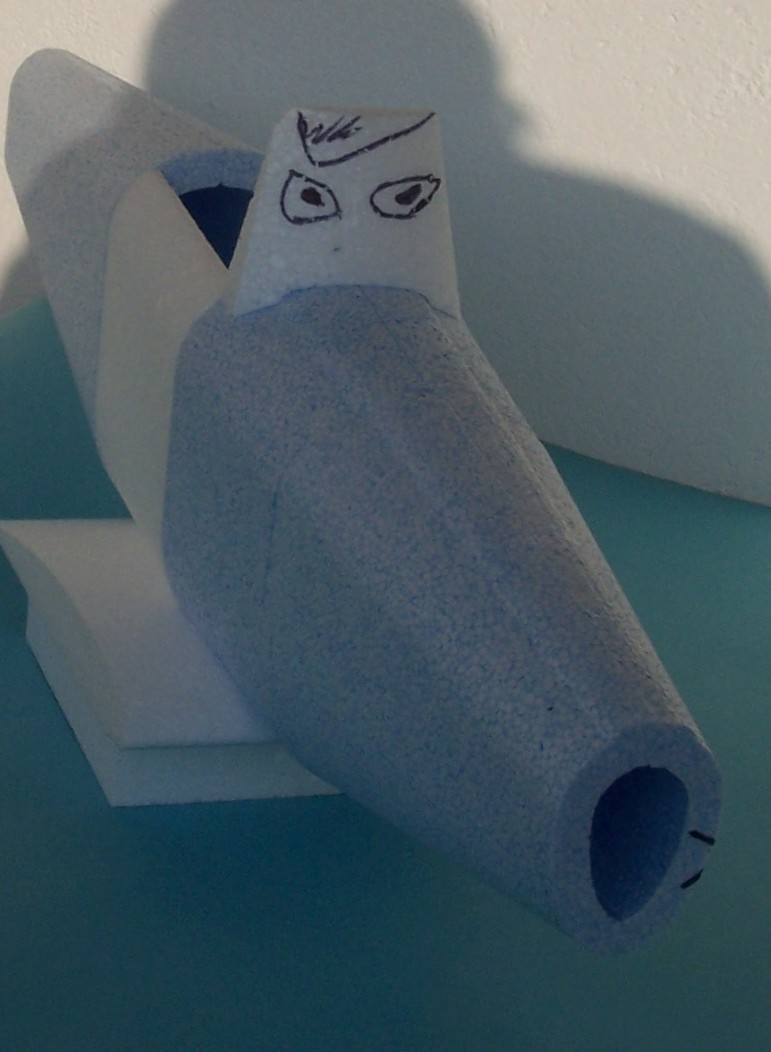

Natomiast tu widać jaki jest dostęp do kadłuba po wyjęciu kabiny .
Na zdjęciach model bez sterów wysokości i kierunku .
Irys napisał(a):
Będzie problem z zachowaniem stateczności podłużnej.
Albo trzeba zwiększyć sporo powierzchnię statecznika poziomego, albo go oddalić od krawędzi natarcia skrzydła.
To tak na oko, ale na pewno zbyt blisko i zbyt mały.
Całkowicie się zgadzam ale kształt dyktuje nam film . Będę korygował to wielkością stateczników nie chciał bym zwiększać długości modelu .

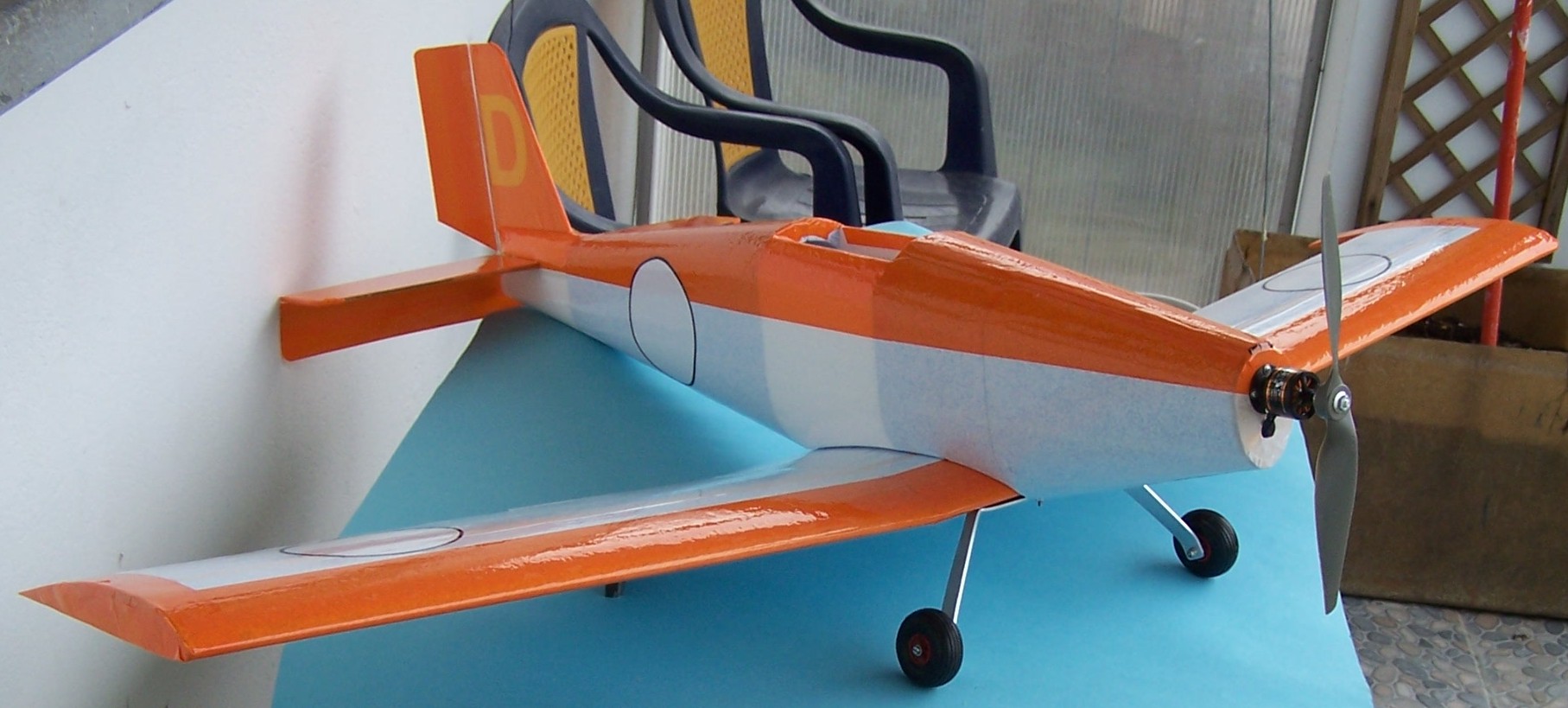

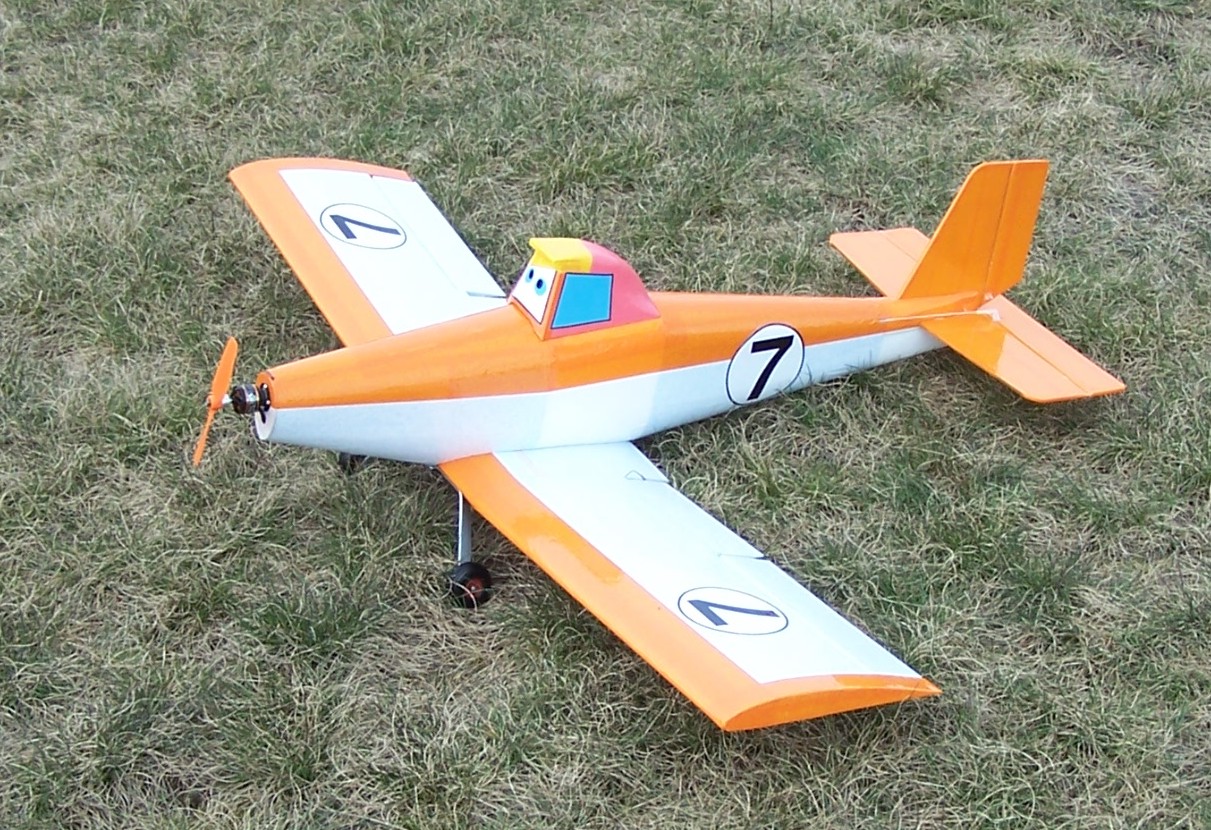

W następnym poście pokaże już Dusty’ego sklejonego .
Pozdrowienia Joker
