 Tytuł: Frezarka CNC
PostNapisane: piątek, 2 stycznia 2015, 20:12
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3493
Wiek: 33
Lokalizacja: Warszawa
W ramach postanowienia końcoworocznego wpadłem na pomysł żeby zbudować frezarkę, Andrzejowi się pomysł spodobał, no to budujemy. No może na razie nie budujemy, a snujemy rozważania i obmyślamy konstrukcję oraz kompletujemy sprzęt. Dzięki poradzie merytorycznemej innego Andzeja (ANDYXYZ na forach) i dzięki jego życzliwości mamy również sterownik CNC oraz zasilacz. Wrzeciono (w postaci szlifierki prostej 600W) jest już w drodze i będzie w poniedziałek.

Część założeń:
- posuw osi X zrealizowany poprzez posuw bramy
- oś X na wałkach prostych 20 mm i łożyskach liniowych
- oś Y i Z na wałkach prostych 16 mm i łożyskach liniowych
- napęd wszystkich osi za pomocą śrub trapezowych 12x3 i nakrętek poliamidowych
Pierwornie plan zakładał zbudowanie maszyny podobnej do konstrukcji sprzedawanej pod nazwą Fireball V90.

Załącznik:
m1.JPG [ 197.57 KiB | Przeglądane 12415 razy ]

Załącznik:
m2.JPG [ 241.47 KiB | Przeglądane 12415 razy ]

Załącznik:
m3.JPG [ 163.19 KiB | Przeglądane 12415 razy ]

Załącznik:
s1.JPG [ 203.9 KiB | Przeglądane 12415 razy ]

Załącznik:
s2.JPG [ 281.9 KiB | Przeglądane 12415 razy ]

Załącznik:
z1.JPG [ 169.77 KiB | Przeglądane 12415 razy ]

Załącznik:
z2.JPG [ 231.38 KiB | Przeglądane 12415 razy ]


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezarka CNC
PostNapisane: piątek, 2 stycznia 2015, 20:16
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 18 listopada 2014, 18:32
Posty: 296
Wiek: 44
Lokalizacja: Poznań
czyli coś na podobieństwo
Obrazek
z aluminium czy sklejki

_________________
Pozdrawiam Mikrus vel Robert
popylacz na bandicie


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezarka CNC
PostNapisane: piątek, 2 stycznia 2015, 20:29
Szymon, tylko się nie chwal na forum CNC, bo zaraz się dowiesz, że to nie ma prawa poprawnie działać, jak nie "wsadzisz" 100kg płyt aluminiowych o grubości 30mm :mrgreen: Oczywiście dla pola roboczego 400x600mm, bo większe to tylko odlewy żeliwne albo spawane i wyżarzane konstrukcje :lol:


Góra


 Tytuł: Re: Frezarka CNC
PostNapisane: piątek, 2 stycznia 2015, 21:43
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 6 czerwca 2010, 15:34
Posty: 2629
Wiek: 55
Lokalizacja: Warszawa
Trzymam kciuki i jakby co to chętnie pomogę :D

_________________
Pozdrawiam Darek
SkyCruiser_2400 ; GEMINI_3200


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezarka CNC
PostNapisane: piątek, 2 stycznia 2015, 21:45
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
Artu napisał(a):
Szymon, tylko się nie chwal na forum CNC, bo zaraz się dowiesz, że to nie ma prawa poprawnie działać, jak nie "wsadzisz" 100kg płyt aluminiowych o grubości 30mm :mrgreen: Oczywiście dla pola roboczego 400x600mm, bo większe to tylko odlewy żeliwne albo spawane i wyżarzane konstrukcje :lol:



Nie to bym się zgadzał z tymi odlewami, masami materiału itp. Ale czy widziałeś Artur maszynę typu frezarka CNC lub ploter CNC przy pracy z prędkością bliska 100% jej szybkości?
Jak zacznie jeździć po stole to szybko trzeba ją dociążyć lub po prostu przykręcić do stołu, oby ten ostatni był wystarczająco ciężki.
Mam to szczęście, że od czasu do czasu pracuję na ploterze frezującym o polu roboczym 2000x1500x350mm i powiem szczerze, że pomimo wagi całości około 350 kg potrafi się suka dobrze bujnąć :lol: od szybkich zmian kierunku ale nasze maszynki amatorskie raczej 80mm/s nie będą pracować :lol:
Pozdrawiam i życzę udanej budowy, zakończonej sukcesem.

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezarka CNC
PostNapisane: sobota, 3 stycznia 2015, 09:25
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 15 stycznia 2014, 17:39
Posty: 493
Wiek: 45
Lokalizacja: Konin
No to otwieram browara i czekam na postępy :)

_________________
Roman.

Nie bój się spróbować czegoś nowego. Amatorzy zbudowali Arkę, profesjonaliści Titanica.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezarka CNC
PostNapisane: sobota, 3 stycznia 2015, 11:27
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 19 marca 2012, 11:26
Posty: 1552
Wiek: 56
Lokalizacja: Peterborough, UK
Noooooo to zanim skończy .... ty się uchlejesz i zalejesz kibelek :):)

_________________
Pozdrawiam
RobUk
HyperBipe 900, AMBeR III "Experience", Spitfire MKIIb, Sbach342, White Sheep 480 Quad, RoboFlat 270, AOKFly 230, Realacc 210
"Nie ważne jak zaczynasz, ważne jak ... kończysz ..." 3W Kasta


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezarka CNC
PostNapisane: sobota, 3 stycznia 2015, 11:55
Offline
modelarz
Avatar użytkownika

Dołączył(a): sobota, 3 grudnia 2011, 22:25
Posty: 126
Wiek: 50
Lokalizacja: Gdynia / Nowy Targ
Forum CNC to kopalnia wiedzy, ale tylko do czytania ;) Zaczniesz temat i po chwili odechciewa się budowania czegokolwiek :lol:

Jakie materiały masz w planie obrabiać?

_________________
Pozdrawiam, Jasiek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezarka CNC
PostNapisane: sobota, 3 stycznia 2015, 13:58
Offline
modelarz
Avatar użytkownika

Dołączył(a): sobota, 11 maja 2013, 12:27
Posty: 65
Wiek: 28
Lokalizacja: Zbąszyń
Ja również kibicuję ;)
Jeżeli mogę cokolwiek doradzić to polecam tę konstrukcję http://www.cnc.info.pl/topics58/400x300x90-z-lignofolu-i-sklejki-18mm-vt18537.htm
Nie napisałeś czy podparte prowadnice czy wiszące ale nawet bym się nie zastanawiał nad niepodpartymi bo wg. mnie to będzie strata czasu i pieniędzy bo potem z nich za łatwo nie zrobisz podpartych.

Silniki już masz takie jak powinny być i spokojnie pociągną śruby 16x4. Mam nawet 4 nakrętki plastikowe tr16x4 w obudowach i mi się niestety nie przydadzą więc mogę je sprzedać za parę piwek. A jeżeli chcesz koniecznie Tr12x3 to mogę pożyczyć gwintownik ;)
Choć najlepiej byłoby kupić śruby kulowe (w chinach jest dobra cena) wtedy na tych silnikach pogoniłbyś nawet i 6m/min.

To jest moja maszynka jeżeli będziesz coś potrzebował zrobić to śmiało pisz http://www.cnc.info.pl/topics60/ploter-frezujacy-1250x800-do-obrobki-drewna-i-ew-aluminium-vt28144,20.htm


Artu tak forum tamto jest bardzo specyficzne ale jak posiedzisz na nim z rok to zrozumiesz dla czego. Ja dla własnego spokoju nawet nie odwiedzam większości wątków nowych użytkowników.
Wystarczy kupić czujnik zegarowy z podstawą i można na prawdę się zdziwić o ile można wszystko odgiąć małym palcem.

_________________
Pozdrawiam Marcin


Góra
 Zobacz profil

 Tytuł: Re: Frezarka CNC
PostNapisane: sobota, 3 stycznia 2015, 15:00
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 18 listopada 2014, 18:32
Posty: 296
Wiek: 44
Lokalizacja: Poznań
Marcin gdzie 3masz te 200kg stali (:)

_________________
Pozdrawiam Mikrus vel Robert
popylacz na bandicie


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezarka CNC
PostNapisane: sobota, 3 stycznia 2015, 15:35
Offline
modelarz
Avatar użytkownika

Dołączył(a): sobota, 11 maja 2013, 12:27
Posty: 65
Wiek: 28
Lokalizacja: Zbąszyń
Choć pewnie i będzie te 200kg stali to przydałoby się jeszcze 200kg bo musiałem ograniczyć przejazdy i przyspieszenia bo podstawa za słaba ;)
Tak wygląda moje 15m2. Z tyłu nowy styroploter a jeszcze jeden się buduje.


Załączniki:
20150103_152823 - Kopia.jpg
20150103_152823 - Kopia.jpg [ 216.63 KiB | Przeglądane 12299 razy ]

_________________
Pozdrawiam Marcin
Góra
 Zobacz profil

 Tytuł: Re: Frezarka CNC
PostNapisane: sobota, 3 stycznia 2015, 17:44
Offline
modelarz
Avatar użytkownika

Dołączył(a): sobota, 3 grudnia 2011, 22:25
Posty: 126
Wiek: 50
Lokalizacja: Gdynia / Nowy Targ
Panowie, to nie wątek chwalipiętów :lol: Dajcie głos autorowi ;)

_________________
Pozdrawiam, Jasiek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezarka CNC
PostNapisane: wtorek, 6 stycznia 2015, 19:36
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3493
Wiek: 33
Lokalizacja: Warszawa
Zakładane pole robocze 550 x 350 x ??? :) Maszyna we wstępnym założeniu do hobbystycznej obróbki drewna, laminatu, pianki, może jakieś niemalowane amelinium.

Wrzeciono dotarło, jest to szlifierka prosta DWT 600W w wersji krótkiej z regulacją obrotów od 12000 do 27000 obrotów. Średnica mocowania to 43 mm. Mocowanie nie jest jednak idealnie cylindryczne, lecz stożkowe - kierunek stożka będzie wypychać wrzeciono ku górze, ale jest pomysł na rozwiązanie tego potencjalnego problemu. Dołączona tulejka ma średnicę wewnętrzną 6 mm i pasuje do narzędzi właśnie z takim trzpieniem. Można jednak dobrać jakąś redukcję z 6 do 3 (ponoć trochę bije...) albo tulejkę od innych narzędzi na 3 lub 3.175 mm, tylko trzeba poczytać i poszukać. Bo narzędzia na trzpieniu 6 mm raczej ciężko znaleźć, szczególnie w dobrej cenie.

Załącznik:
w1.JPG [ 260.93 KiB | Przeglądane 12221 razy ]

Załącznik:
w2.JPG [ 290.72 KiB | Przeglądane 12221 razy ]


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezarka CNC
PostNapisane: wtorek, 6 stycznia 2015, 20:39
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 18 listopada 2014, 18:32
Posty: 296
Wiek: 44
Lokalizacja: Poznań
a co ty opowiadasz
kasiore masz to lukaj
https://cnc-plus.de/End-Mills-266/2-Flute-Coated-268/

_________________
Pozdrawiam Mikrus vel Robert
popylacz na bandicie


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezarka CNC
PostNapisane: wtorek, 6 stycznia 2015, 20:42
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
Do trójki dwupiórowe to wszystko mocowanie trzonka 3.175

Szymon skontaktuj się z Grubym on kupował frezy i tulejki będzie pamiętał co i gdzie

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezarka CNC
PostNapisane: wtorek, 6 stycznia 2015, 20:44
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 18 listopada 2014, 18:32
Posty: 296
Wiek: 44
Lokalizacja: Poznań
ale tam nie tylko frezy są
https://cnc-plus.de/Collets---Clamping- ... gui7v58lj3

_________________
Pozdrawiam Mikrus vel Robert
popylacz na bandicie


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezarka CNC
PostNapisane: wtorek, 6 stycznia 2015, 22:35
Offline
modelarz
Avatar użytkownika

Dołączył(a): sobota, 11 maja 2013, 12:27
Posty: 65
Wiek: 28
Lokalizacja: Zbąszyń
Odpalałeś wrzeciono? :-D W sumie mam takie same ale używam je tylko do szlifowania itp. Fajne choć strasznie głośne...

Co do frezów to ja trochę kupiłem w spinex wa-wa (polski dystrybutor kemmer) i są okej w tej cenie. Skusiłem się również na frezy z banggood i w tej cenie biją wszystko choć nie są idealne.
Niestety wszystko na 3mm albo na 1/8".

_________________
Pozdrawiam Marcin


Góra
 Zobacz profil

 Tytuł: Re: Frezarka CNC
PostNapisane: środa, 7 stycznia 2015, 16:18
Offline
modelarz
Avatar użytkownika

Dołączył(a): sobota, 3 grudnia 2011, 22:25
Posty: 126
Wiek: 50
Lokalizacja: Gdynia / Nowy Targ
Co do frezów, to mogę polecić http://allegro.pl/listing/user/listing.php?us_id=17508424
Kupuję tam i jak na razie nie narzekam na jakość.

_________________
Pozdrawiam, Jasiek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezarka CNC
PostNapisane: niedziela, 15 lutego 2015, 20:47
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3493
Wiek: 33
Lokalizacja: Warszawa

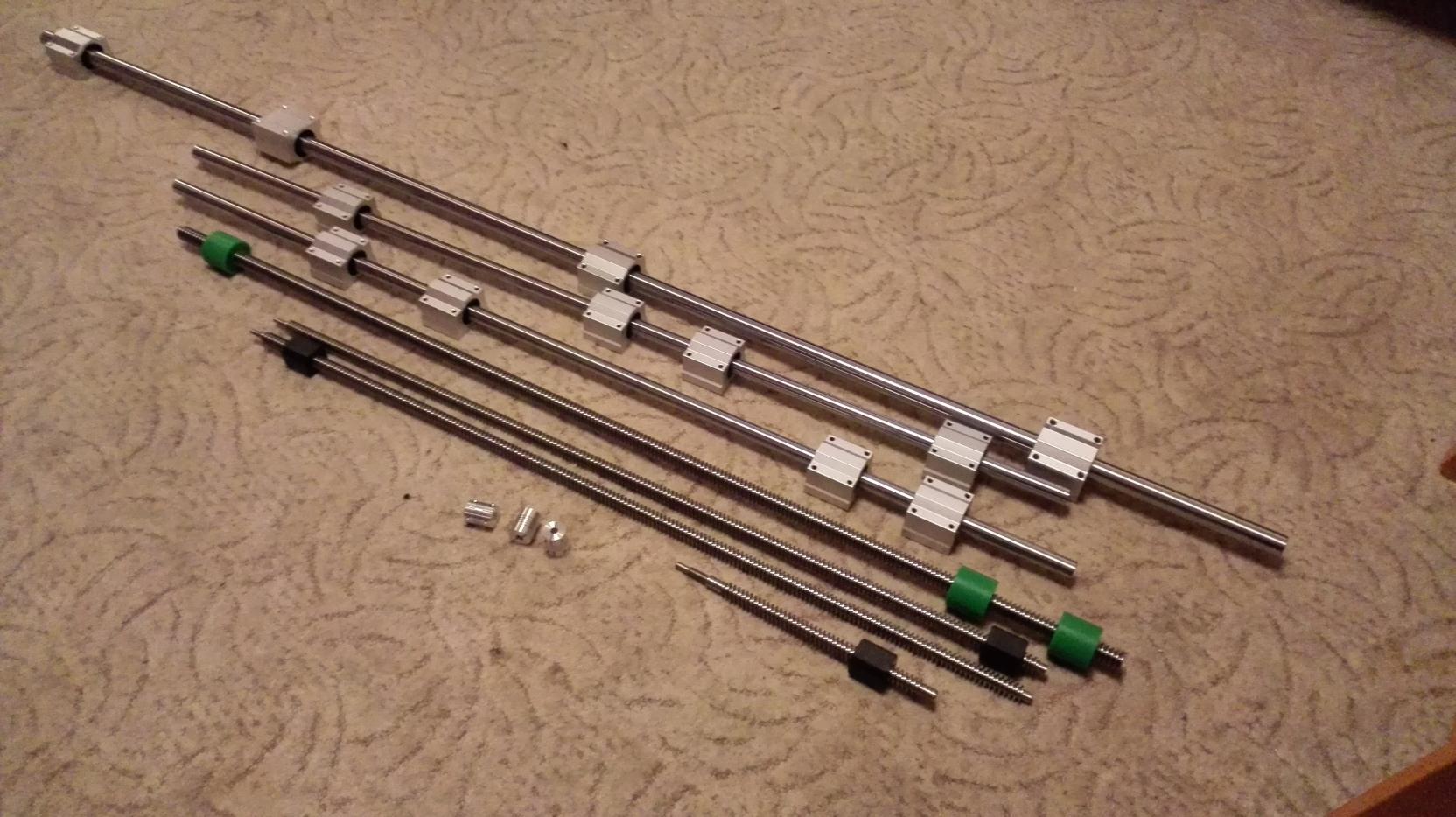

Nie tylko u Adasia coś się dzieje w temacie maszynki CNC, w naszym "projekcie" zakupów ciąg dalszy. Dotarły wałki i łożyska, śruby, nakrętki i sprzęgiełka.

Wałek liniowy 20 mm - 1,5m + 4 łożyska
Wałek liniowy 16mm - 2 x 1m + 2 x 4 łożyska

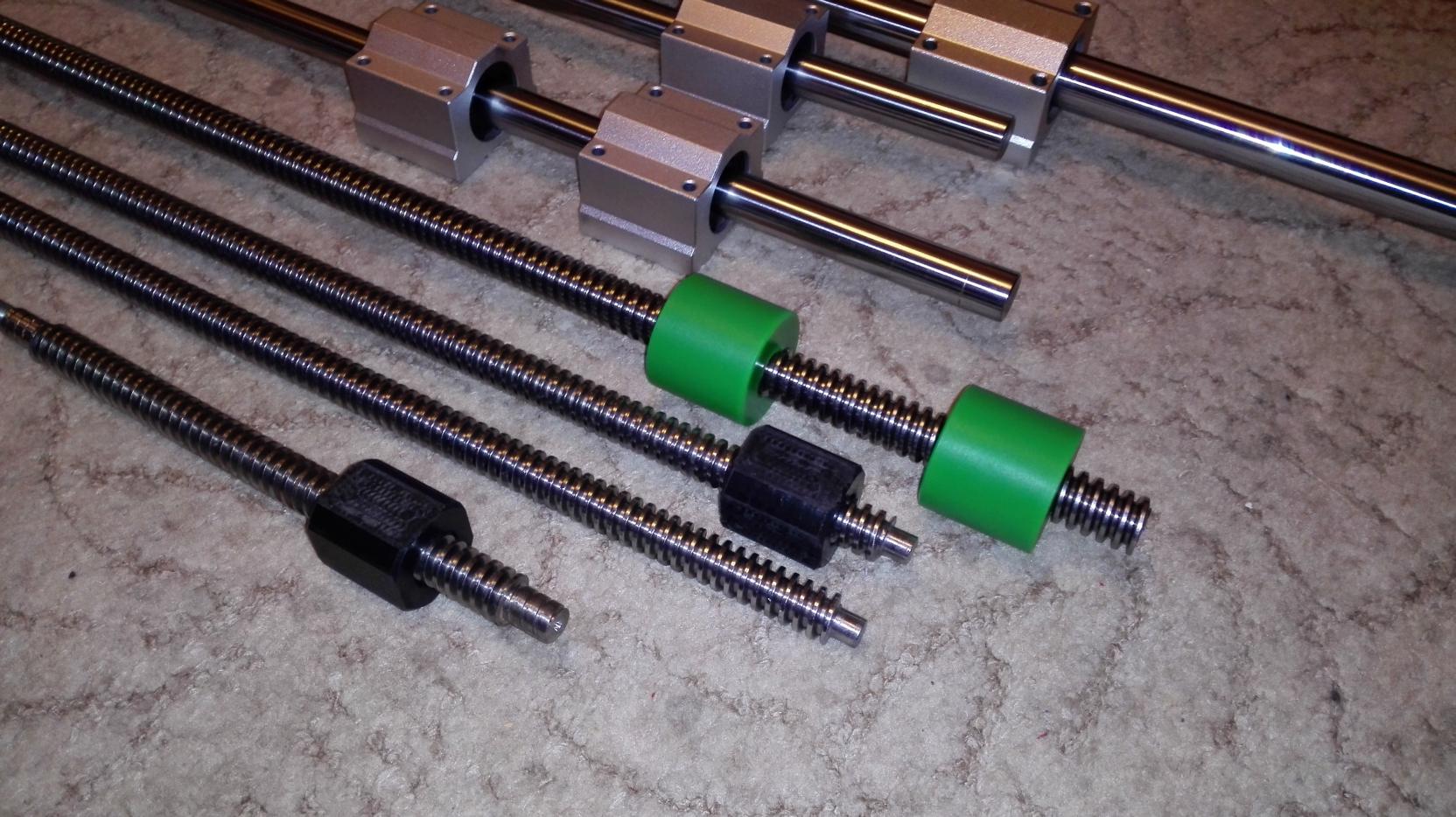

Śruba trapezowa 16x4 - 1 m (to ta z zielonymi cylindrycznymi nakrętkami poliamidowymi)
Śruby trapezowe 14x4 - 2 x 75 cm + 1 x 20 cm (czarne sfrezowane nakrętki)
Sprzęgiełka elastyczne bezluzowe 6,35 na 6 mm - sztuk 3


Załączniki:
w1.jpg [ 234.98 KiB | Przeglądane 12022 razy ]
w2.jpg [ 273.68 KiB | Przeglądane 12022 razy ]
w3.jpg [ 273.83 KiB | Przeglądane 12022 razy ]
Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezarka CNC
PostNapisane: niedziela, 15 lutego 2015, 20:53
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
No i piknie. Pełna profeska będzie.
