Jak to idzie na USB to tam juz jest 5V i chyba inne zasilanie nie bedzie juz wymagane ,jedynie aby masa była wspólna.
Nie mam nic na Arduino wszystko pod machem chodzi,
Jak bedziesz uruchamial to wpierw musisz miec wgranego grbla i to bym robil na odpietych drajwerach bo jakie stany pojawia sie na portach atmegi to nikt nie przewidzi, jak grbl bedzie smigal to pozniej wlaczasz zasilanie na silniki, zasada jest taka ze wpierw logika a pozniej czesc wykonawcza. Wyłączanie : 1 silniki 2 logika

Drajwery na wejściu logiki mają optoizolację, (zresztą widać transoptory na PCB, można odczytać symbol to potwierdzi się moja wersja) i masę zasilania driverów z masą logiki nie powinno się łączyć, ponieważ przepięcie od strony silników jak nie uszkodzi Arduino, to na pewno uszkodzi komputer.
Ponadto wszelkie zakłócenia od silników nie będą przenoszone na sterowanie przy odrębnych masach.

Tak Darek ma racje i nagadalem glupot, znaczy chcialem dobrze wyszlo jak zwykle, a chodzilo mi o masy w drajwerze od sterowania zeby je polaczyc razem i z plyta glowna wtedy zamiast 6 przewodow od jednego silnika masz 4 i dodatkowo enable od kazdego driwera razem polaczyc.

Teraz mam dobrze połączone tylko jeszcze zostało mi połączyć drivery tz. ten jeden pin który mi został na nim


Wysłane z mojego M2006C3MNG przy użyciu Tapatalka

Jesli dobrze widze jest to en czyli enable i musi byc polaczony do plyty, bez jego wysterowania nie rusza silniki. Trza to podlaczyc do pinu nr 8 w arduino stepper enable/disable , wszystkie drivery musza byc tak podlaczone. Dopiero podanie stanu wysokiego en spowoduje reakcje na podawane sygnalow clk czyli kat obrotu silnika.

Zgodnie z podpowiedzią kabelek do pinu na płytce nr 8 i EN+ na driverze


Kupiłem 6 szt. krańcówek


Wysłane z mojego M2006C3MNG przy użyciu Tapatalka

Wszystkie drajwery tak trzeba spiac.

Tak już spięte

Rozumiem że pin12 i 13 będzie potrzebny do obsługi wrzeciona

W międzyczasie dorobiłem ostatnią część do mechaniki.



Pytanie czy potrzebuję zasilania logiki skoro będę podłączony do USB
Chciałem zapytać się o te 3 elementy na fotce. Czy to też krańcówki czy raczej włączniki

To przełączniki chwilowego działania.

Wysłane z mojego Redmi Note 9 Pro przy użyciu Tapatalka

Dzięki . Poszukam czegoś na aledrogo Na dziś po lutowałem to co miałem. Dołożyłem po bezpieczniku na zasilaniu zasilacza 13A oraz na draiverach 3A Czas na odpięcie Arduino i zainstalowanie go na laptopie. Oczywiście międzyczasie kupię czego brakuje z wyjątkiem wrzeciona może w tym miesiącu coś zamówię. Nie wcześniej jednak jak tego nie uruchomię

Wysłane z mojego M2006C3MNG przy użyciu Tapatalka

Na tej stronie jest elegancko opisane jak podłączyć krańcowki.
https://github.com/gnea/grbl/wiki/Wiring-Limit-Switches
Można uzyc normalnie otwartych lub normalnie zamknietych stykow, jesli by wystepowaly głupawki po najechaniu / zjechaniu na krancowke od drgan stykow nalezy dolozyc rezystory podciagajace i kondensatory filtrujące.

Dzięki też tak podłączyłem z małym wyjątkiem krańcówki osi Z podłączyłem do pinu 11

Wysłane z mojego M2006C3MNG przy użyciu Tapatalka

Bezpieczniej jest dać krańcówki normalnie zamknięte.
W razie uszkodzenia przewodu maszyna wyświetli najechanie na krańcówkę i nigdzie nie pojedzie.
Przy krańcówce normalnie otwartej maszyna się nie zatrzyma i można coś uszkodzić.

Na razie będę testował wszystko na stole. Prawdopodobnie zmienię to na typ zamknięty. Na powyższej stronie czytelnie jak dla mnie jest wszystko opisane
EDIT

Ściągnąłem:
Arduino ze strony https://www.arduino.cc/en/software
plik wsadu https://github.com/grbl/grbl/downloads w wersji grbl_v0_8c_atmega328p_16mhz_9600.hex
xLoader https://github.com/xinabox/xLoader/releases/tag/v1.339
Estelcam https://www.estlcam.de/index.php

Krok po kroku zrobiłem co przedstawił Hubert w wątku o GRBL https://rcclub.eu/viewtopic.php?f=114&t=8124. Wgrałem arduino uruchomiłem xLoader i przy takich wartościach nacisnąłem Upload To chyba dobrze

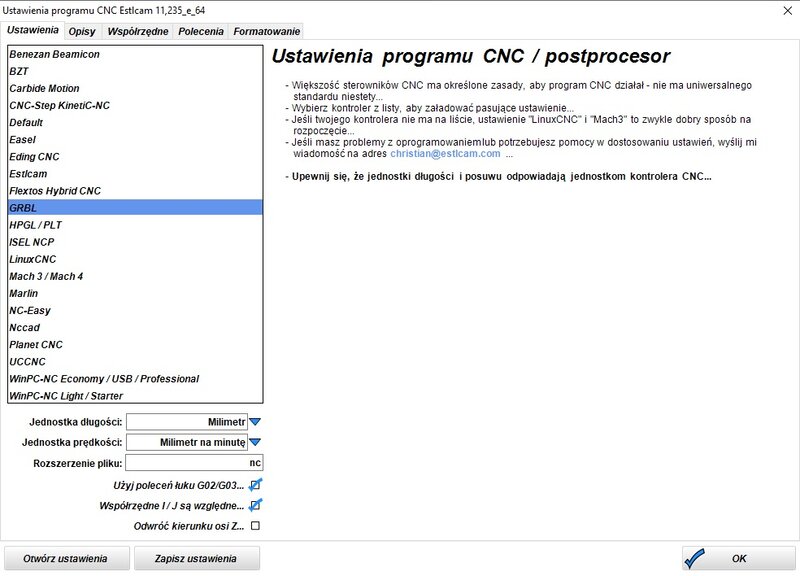

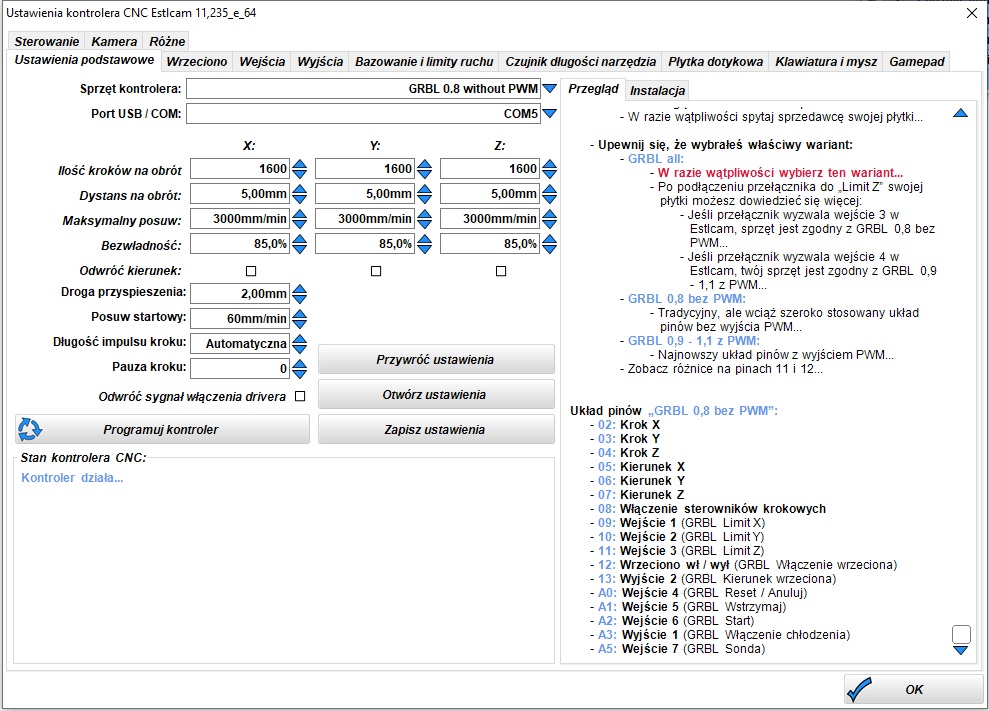

Miałem do wyboru CC01 lub CR3 Po zainstalowaniu Estelcama wstępnie ustawiłem program i controler



Może ktoś używa tego programu. Wiem, że niektóre parametry trzeba pozmieniać np. ilość kroków na obrót
Dodam że jak uruchamiam Estelcam na Arduino świecą się kontrolki TX i RX
Arduino podpiąłem tak jak było. Aż korci żeby puścić program wiercenie ale 3 osie muszą się ruszyć i zakręcić silnikami

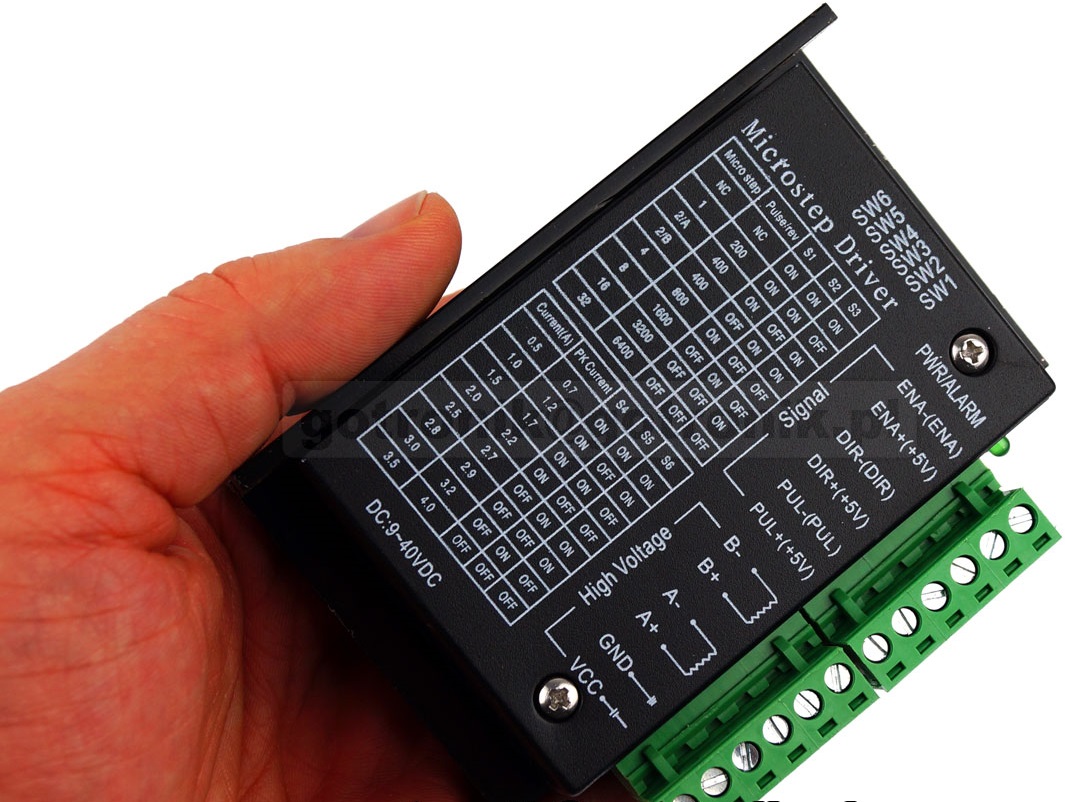

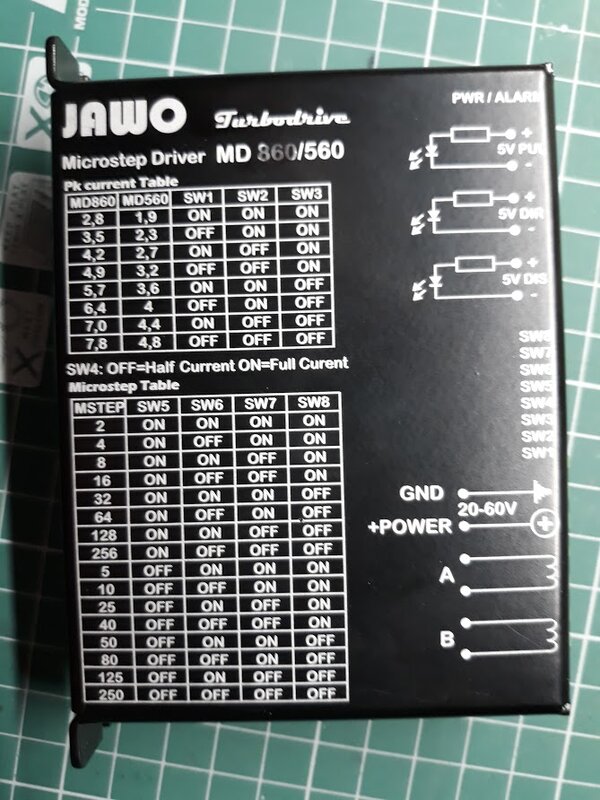

Na początek ustaw sterowniki.
SW1 SW2 SW3 na ON
Czerwona listwa 12356 na off 4 ON
Wyjdzie zgodnie z tabelką max prąd 3A i rozdzielczość 1/16 kroku

W takim ustawieniu ze śrubą kulową o skoku jak pamiętam 5mm w estelcam musisz wpisać Ilość kroków na obrót 3200
Przyspieszenia i reszta to już jak poskładasz maszynę trzeba dobrać doświadczalnie.

Krok na obrot, przy sterowaniu pelnym krokiem typowy silnik musi wykonac 200 krokow na 360*, jesli mamy jakis mikro krok wybrany na drajwerze dipswiczem to tych impulsow(krokow) musi byc wiecej i tak dla ½ -400 krokow, dla ¼ - 800, dla ⅛-1600 im wiekszy podzial zastosujesz tym teoretycznie maszyna chodzi plynniej jednak to zalezy od uzytych drajwerow i silnikow, trzeba wytestowac indywidualnie jak gra na poszczegolnych ustawieniach.
Trzeba tez pamietac ze drajwer ma jakis zakres graniczny imp/s tak samo jak arduino ma max wartosc imp/s i jesli przesadzimy z podzialem to przy duzych predkosciach posuwu osi moze sie cos przytykac.
Dystans na obrot to skok śruby pociagowej.

Rzut oka na driver po zmianach


Pytanie. Czy mogę zaktualizować ustawienia przy podłączonych driverach ale bez włączonego zasilacza i jeszcze jedno czy potrzebuję oddzielnego zasilania dla logiki Moje ustawienia

Dziękuję za pomoc

Powinno dzialac z usb komputera.

Jutro włączam

Wysłane z mojego M2006C3MNG przy użyciu Tapatalka

Mam praktycznie identyczny zestaw jak twój, tylko zasilacz mam 24v 360W 15A.
Jakiekolwiek zmiany i ustawienia w arduino robiłem z podpiętymi sterownikami, tylko dla bezpieczeństwa wyłączałem zasilanie.
Arduino zasilam z USB i nie miałem żadnych problemów.

Nie no teraz to na pewno jutro to uruchomię. Jeszcze raz dzięki wielkie wszystkim którzy mi kibicowali chyba przez 5 lat
Edit:
Dziś rano stało się. Wgrałem ustawienia i włączyłem zasilanie zasilacza driverów na których zapaliły się czerwone kontrolki. Żaden dymek nie poleciał Uruchomiłem Estlcam, skroblem mały programik i....to działa A że bez filmu się nie liczy jest i film

Teraz montuję wszystko do maszyny. Plan jest taki że muszę przewody jakoś zamontować, upchać sterowanie w jakiejś skrzynce, kupić wyłącznik
Trzy przyciski sterownicze może te w kolorze czerwony i żółty i zielonynie wiem czy się nada??
cdn...

PS Jeszcze raz wszystkim dziękuję za pomoc, bez Was to by się nie udało

Nie umiałem się doczekać i tak na krótko pierwsze kroki mojej frezareczki

No to teraz pare nieprzespanych nocy i zabawa nowa zabawką, a jesli ma sie cisnienie to i jako wrzeciono pójdzie "dremel"z budowlanego i nawet w alu wystruga

Tak jest jak piszesz. Jak wszystko ruszyło to prawie podskoczyłem z radości Teraz szukam wrzeciona w dobrej cenie

Wysłane z mojego M2006C3MNG przy użyciu Tapatalka

Podobno sprawdza się MAKITA 3709, tylko trzeba "dorobić" regulację obrotów.

Myślę cały czas o mokrym chińczyku

Wysłane z mojego M2006C3MNG przy użyciu Tapatalka

Gratulacje !!!


Nie rezygnuj, ceny na Ali.. komplet - Wrzeciono i falownik nie są aż tak wygórowane, ja za swój zestaw chłodzony powietrzem zapłaciłem 1100 pln razem z cłem, które musiałem dodatkowo opłacić przy odbiorze.

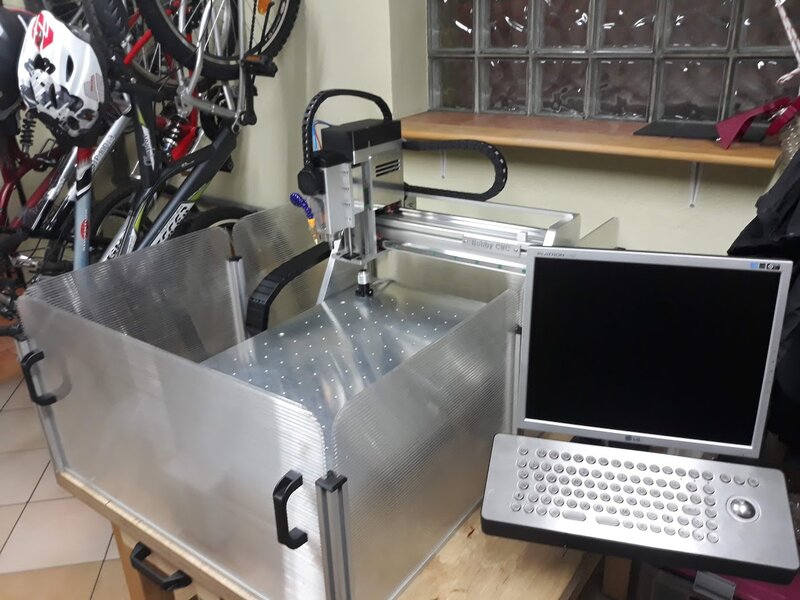

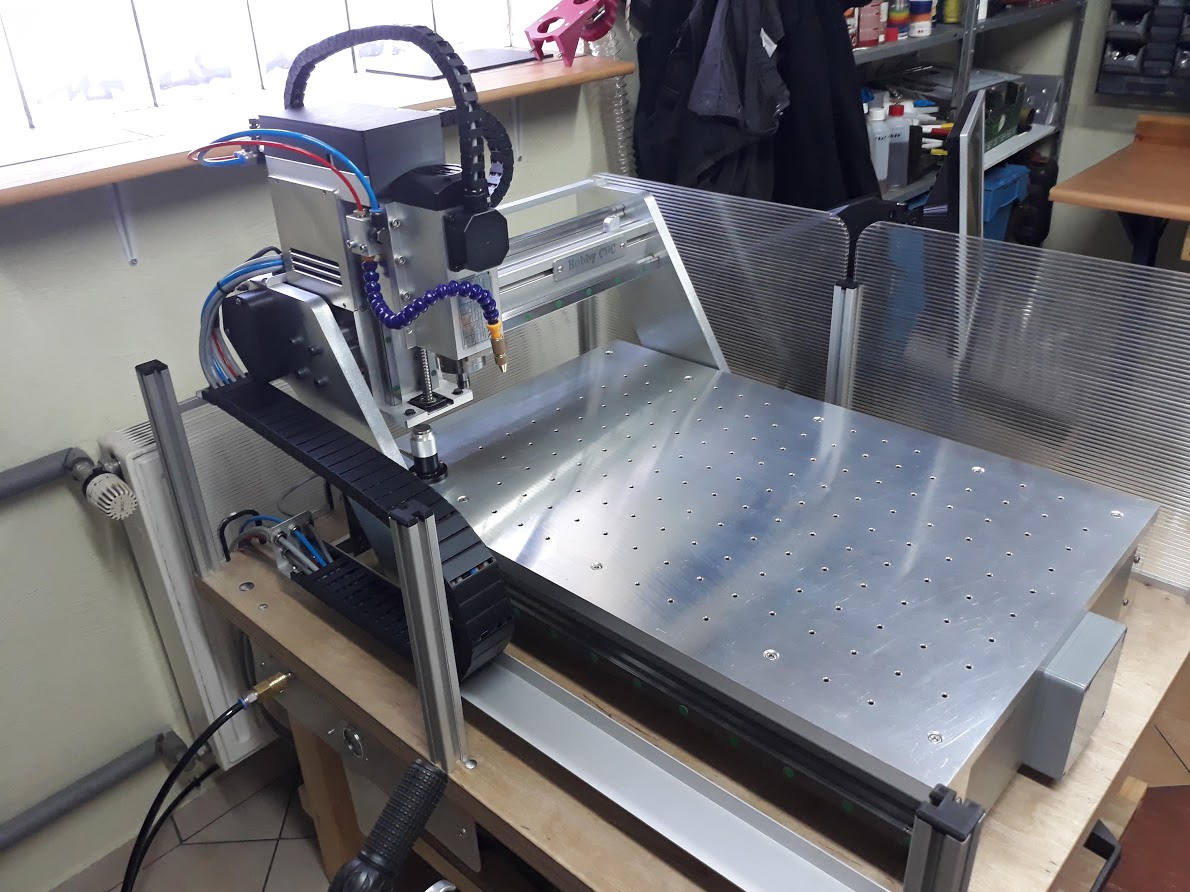

Wrzeciono mam 1,5kV na tulejki ER11, do twojej maszyny warto by kupić 2,2kV na tulejki ER20,

Super frezareczka Wiem, szukam na ali.
https://a.aliexpress.com/_BSy2HN
Nie wiem czy 1445zł to dobra cena miałbym wrzeciono za 7 dni Mam pytanie te czarne prowadzenie przewodów gdzie kupić

Wysłane z mojego M2006C3MNG przy użyciu Tapatalka

Dopiero kupowałem od gostka
https://allegro.pl/oferta/prowadnik-kab ... 8929277754

No i jestem w domu. Dziękuję za linka

Wysłane z mojego M2006C3MNG przy użyciu Tapatalka

Za te pieniądze na alledrogo nie kupisz, w zasadzie komplet łącznie z pompą do chłodziwa, przeglądałem oferty i tam ceny zaczynają za taki zestaw od 2500 pln, i na pewno też Chiński z naciskiem "Na Pewno".

Kolega "rycerz100" podał ci linka, jest to prowadnik przewodów, musisz przewidzieć jakich rozmiarów go potrzebujesz, przeważnie są metrowej długości i zwróć uwagę przy zamawianiu czy posiadają zakończenia, w niektórych ofertach są bez nich a zakończenia trzeba zamawiać oddzielnie.

Patrzę na Twoje CNC i widzę że potrzebuję przynajmniej dwóch szerokości. Węższa do X + Z mocowana równolegle do X ewentualnie ta sama szerokość na Z oraz szersza najdłuższa do X + Z mocowana równolegle do Y Czy może przekombinowałem

Wysłane z mojego M2006C3MNG przy użyciu Tapatalka

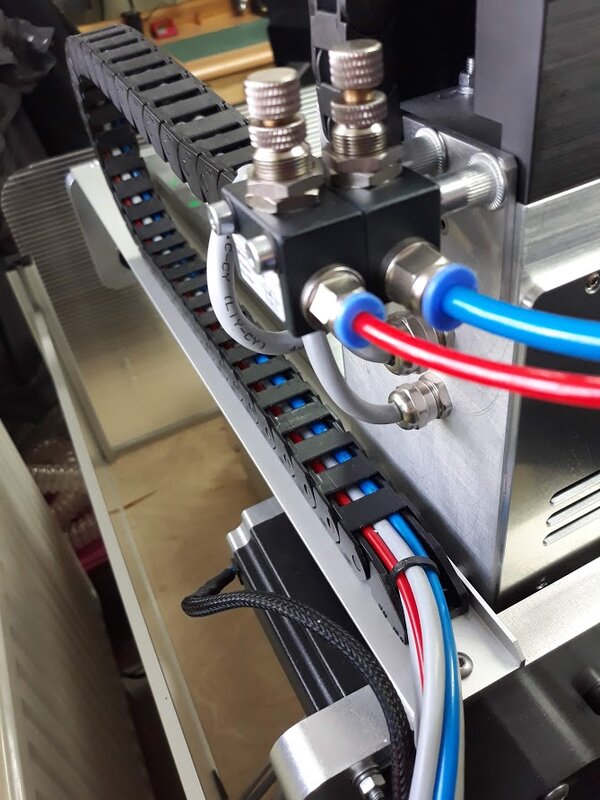

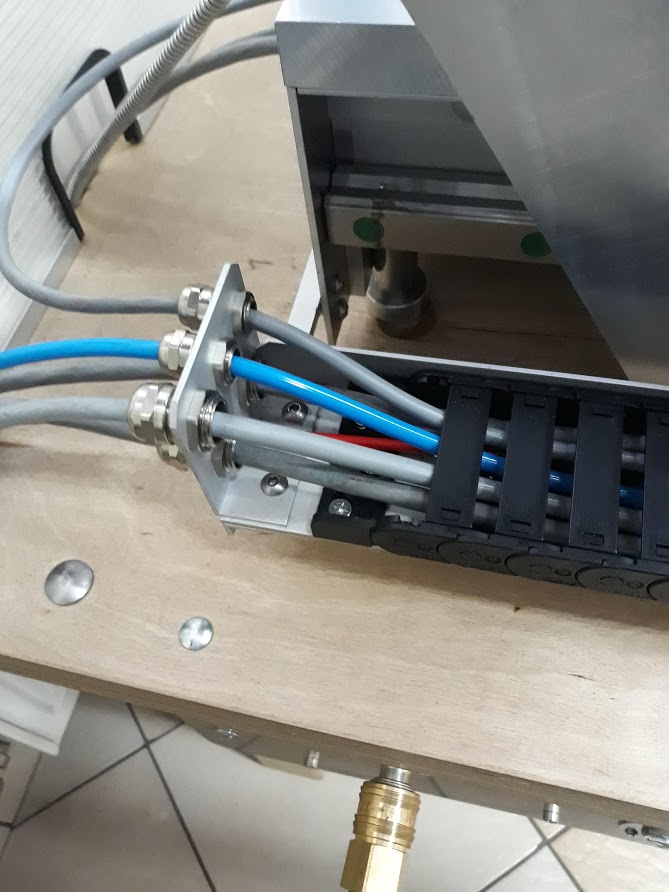

Ja mam trzy różne wymiary prowadników podaje wymiary zewnętrzne, ale należy przy doborze mieć na uwadze wymiar wewnętrzny.

Wymiary - Szerokość x Wysokość

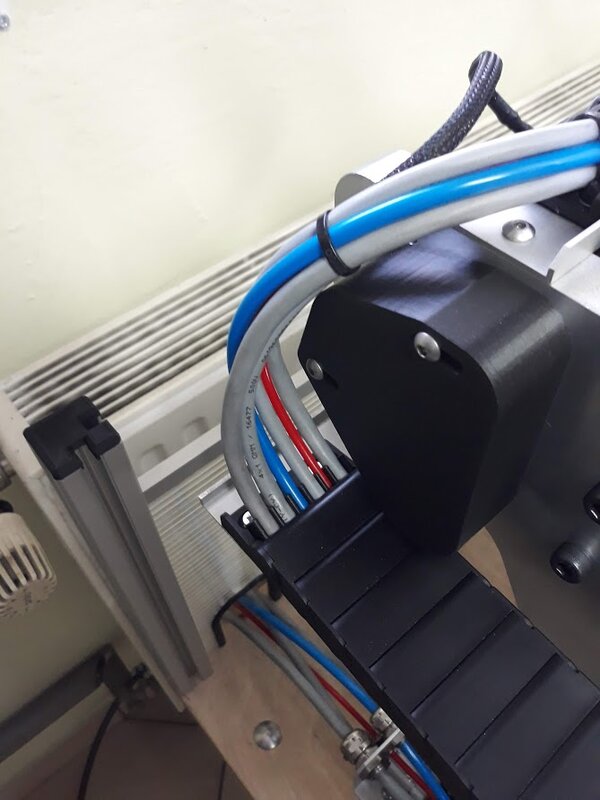

Nr 1 - 60x20 mm Kable /Silniki X, Z, Krańcówki, Wrzeciono, Powietrze, Mgła olejowa/


Nr 2 - 30x20 mm / Silnik Z, Krańcówka Z, Wrzeciono, Powietrze, Mgła olejowa/


Nr 3 - 15x20 mm /Wrzeciono/

Dla kupujących więcej na ali niż ja. Gdy kupię to wrzeciono nie będę musiał ponosić dodatkowych kosztów
1 111,39 zł 25%OFF | 2200w 2.2kw ER20 wrzeciono chłodzone wodą zestaw wrzeciona chłodzenia wodą i HY inwerter i 80mm uchwyt wrzeciona i 75w pompa wody i 13 sztuk ER20
https://a.aliexpress.com/_BUeOKT

Chodzi mi o VAT i cło

Jak kupujesz z magazynu PL lub innego zagranicznego ale europejskiego (DE, CZ) to nie.
Jak bezpośrednio z Chin i paczka duża i ciężka - to na bank tak.

Zatem kupię tutaj. Chyba taniej już nie znajdę

Edit. Już jest w drodze

Darek mam jeszcze jedno chyba nie ostatnie pytanie. Jak rozwiązałeś obieg oleju w tej mgiełce olejowej. Znalazłem coś takiego na ali https://pl.aliexpress.com/i/4000312267669.html. Czy masz miskę-rynnę pod cała maszyną

Mgła to raczej mgła. Pewnie część oleju odparuje przy chłodzeniu a reszta po prostu natłuści wióry. Tu się nie leje strumieniem. Tak mi się wydaje. Poprawcie mnie jeśli jestem w błędzie.

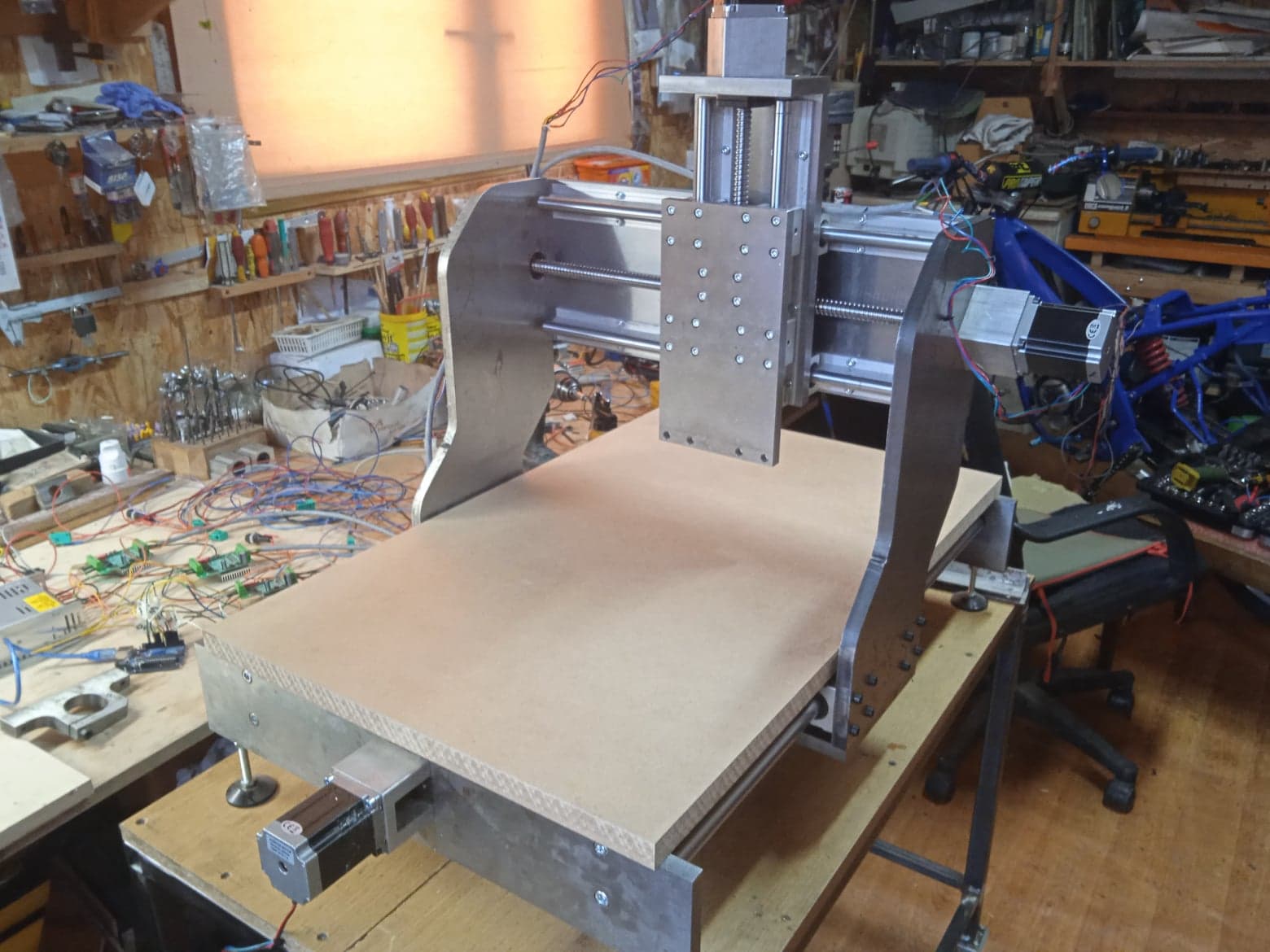

Zapewne masz rację. Tymczasem w oczekiwaniu na wrzeciono dorobiłem blat na początku 3 warstwy MDF grubości 7mm. Mam taki plan że ewentualne potrzebne części do maszynki będę wykonywać już na niej. Fajnie byłoby gdyby miał stół aluminiowy ale cena na tą chwilę powala

Cześć
To jest dokładnie to, ja mam podobny choć nieco gorszy, prezentowany ma wszystkie regulacje w sobie tzn. regulacje powietrza i chłodziwa

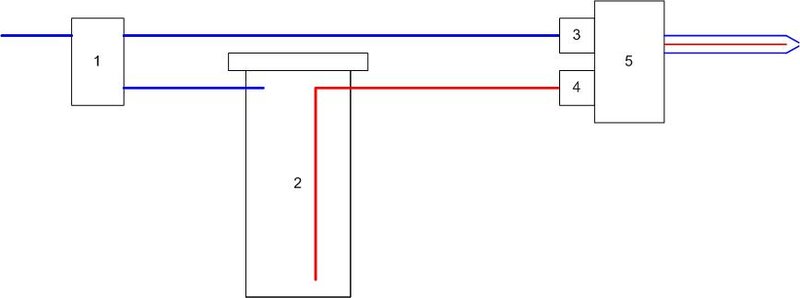

Załączam schemat blokowy systemu który ja posiadam.


Niebieski - przewód powietrza
Czerwony - przewód chłodziwa
1 - elektrozawór pneumatyczny
2 - Zbiornik chłodziwa (zastosowałem korpus narurowy filtra wody)
3 - zaworek regulacyjny powietrza
4 - zaworek regulacyjny chłodziwa
5 - głowica mgły z wężem segmentowym

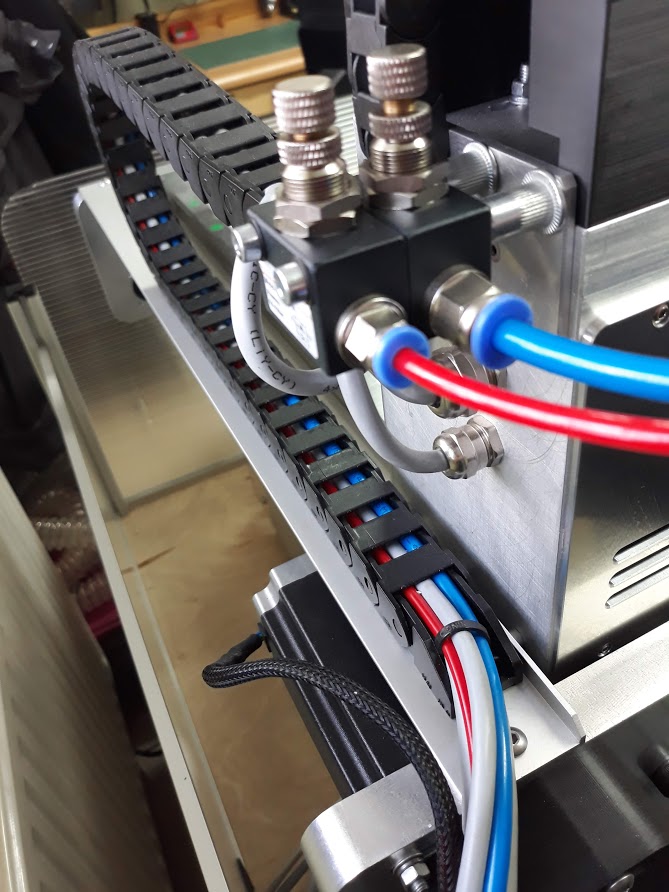

Elementy 3, 4 i 5 w prezentowanym masz już w jednym bloku.

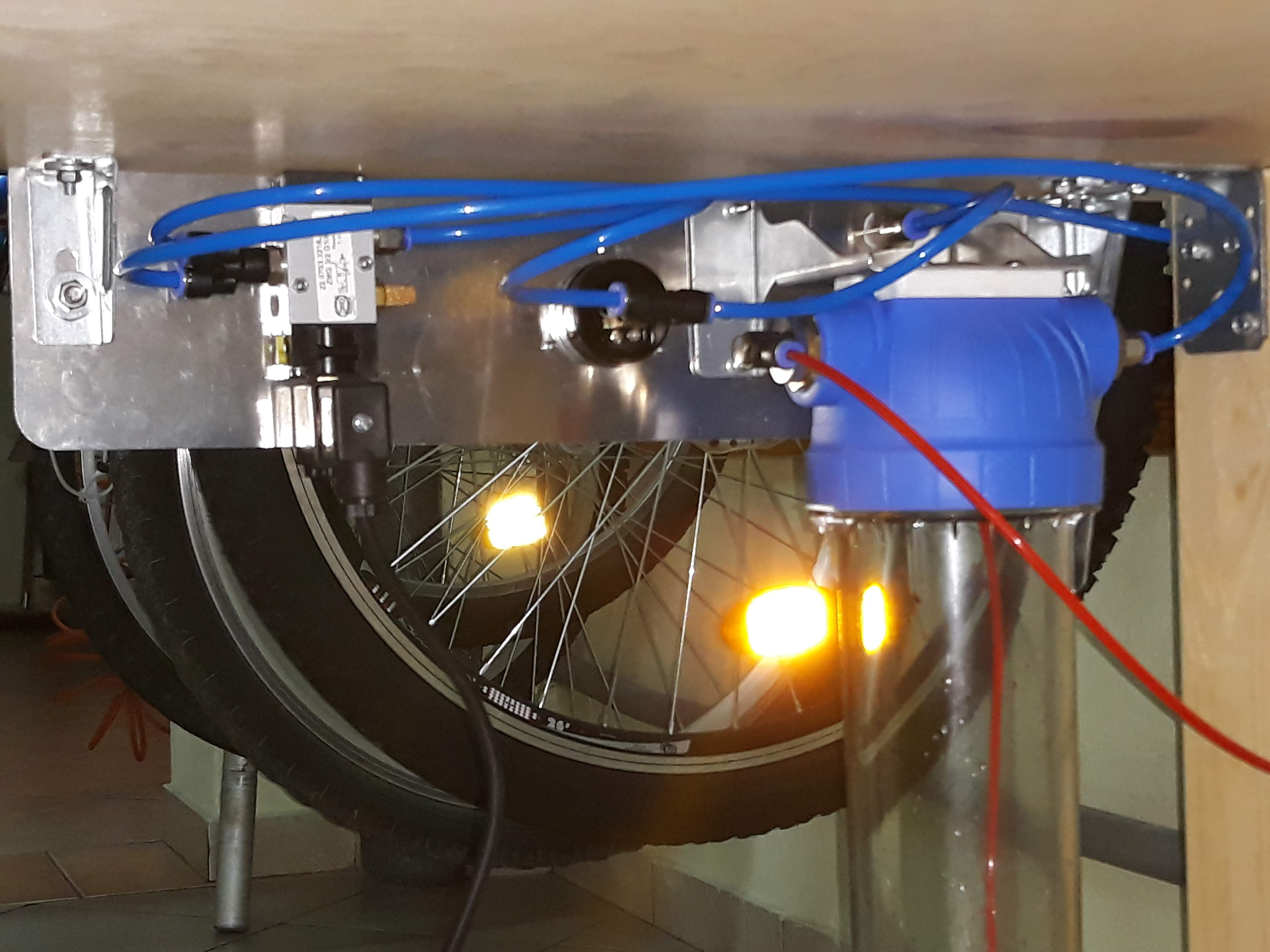

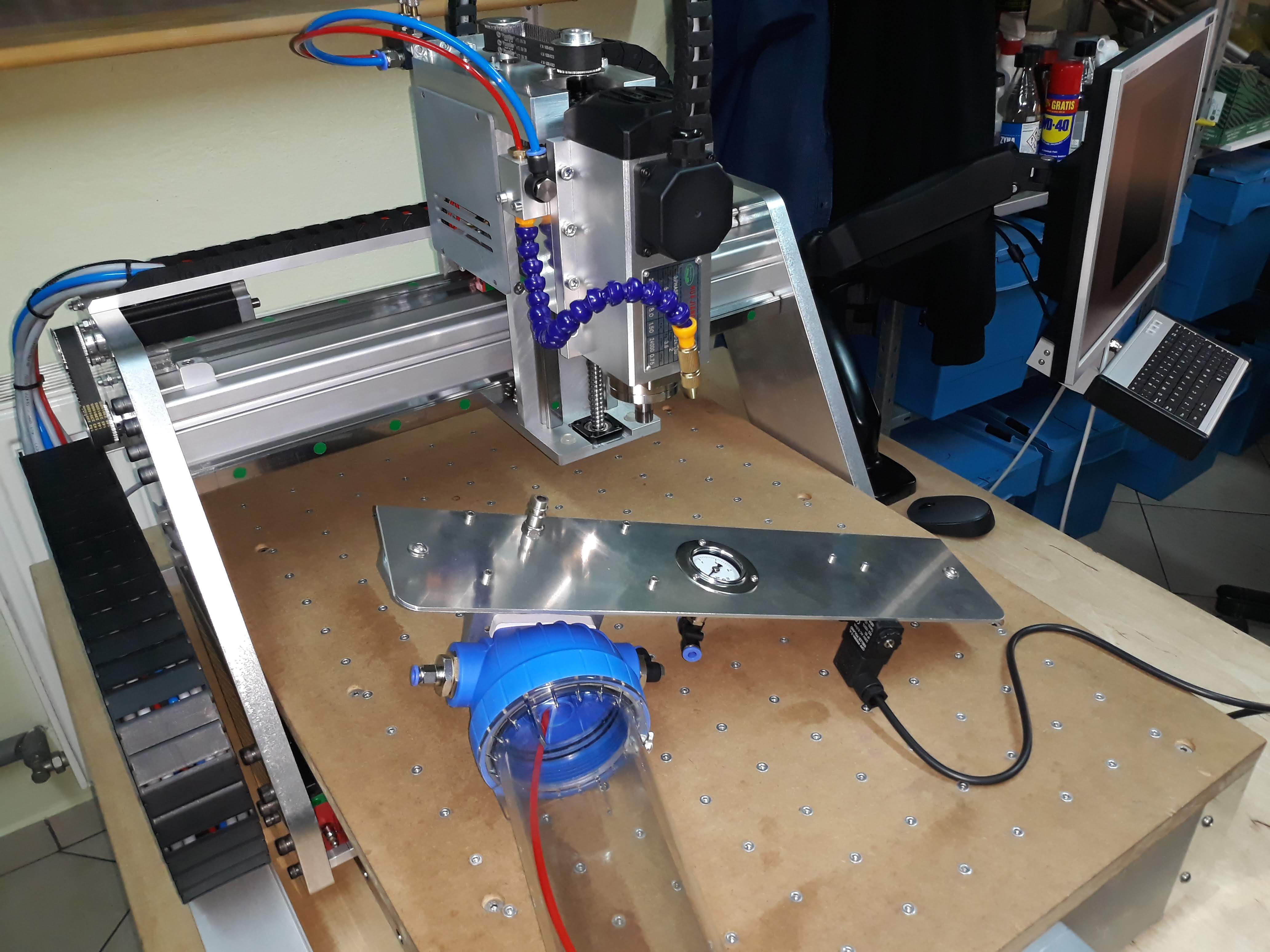

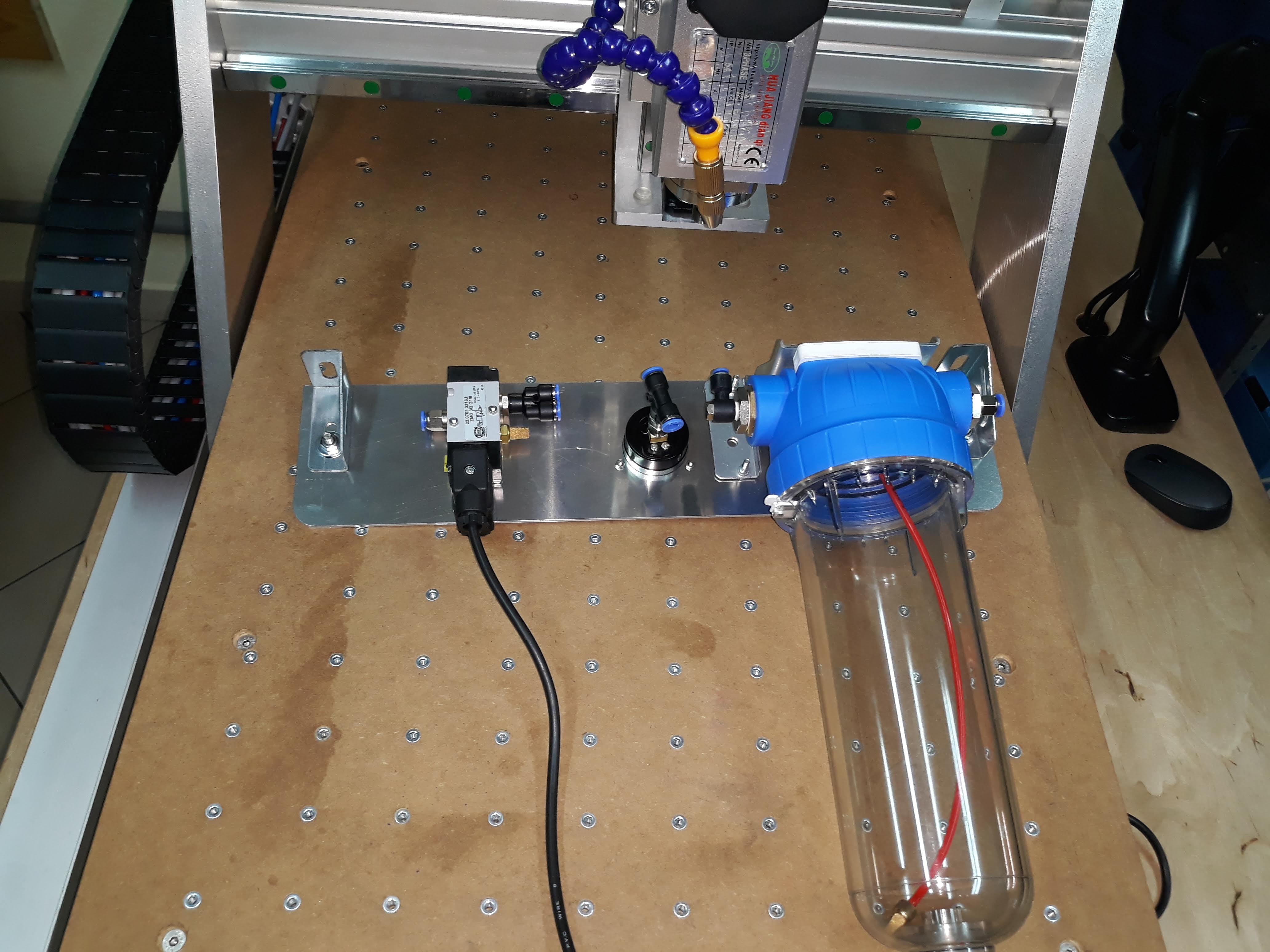

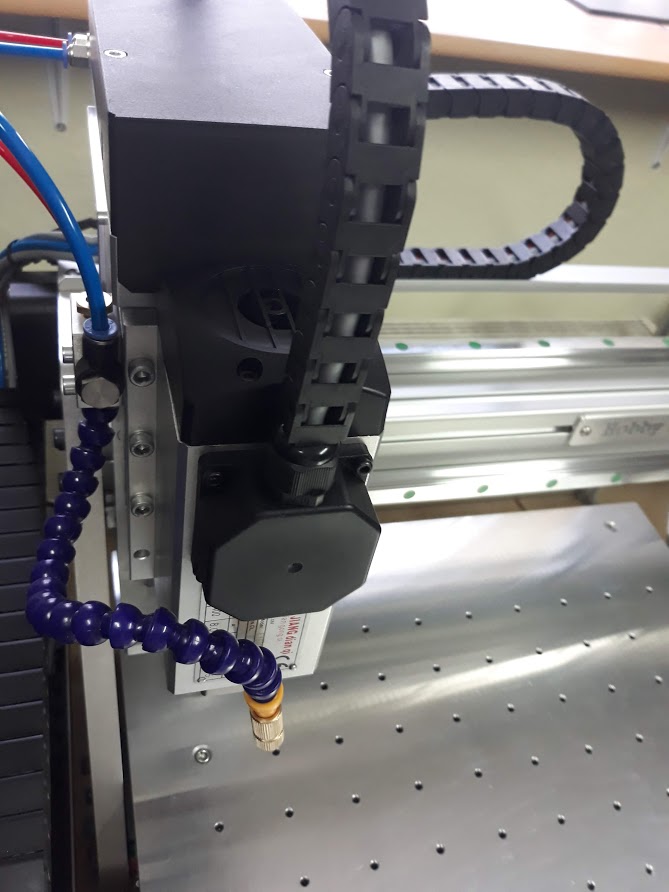

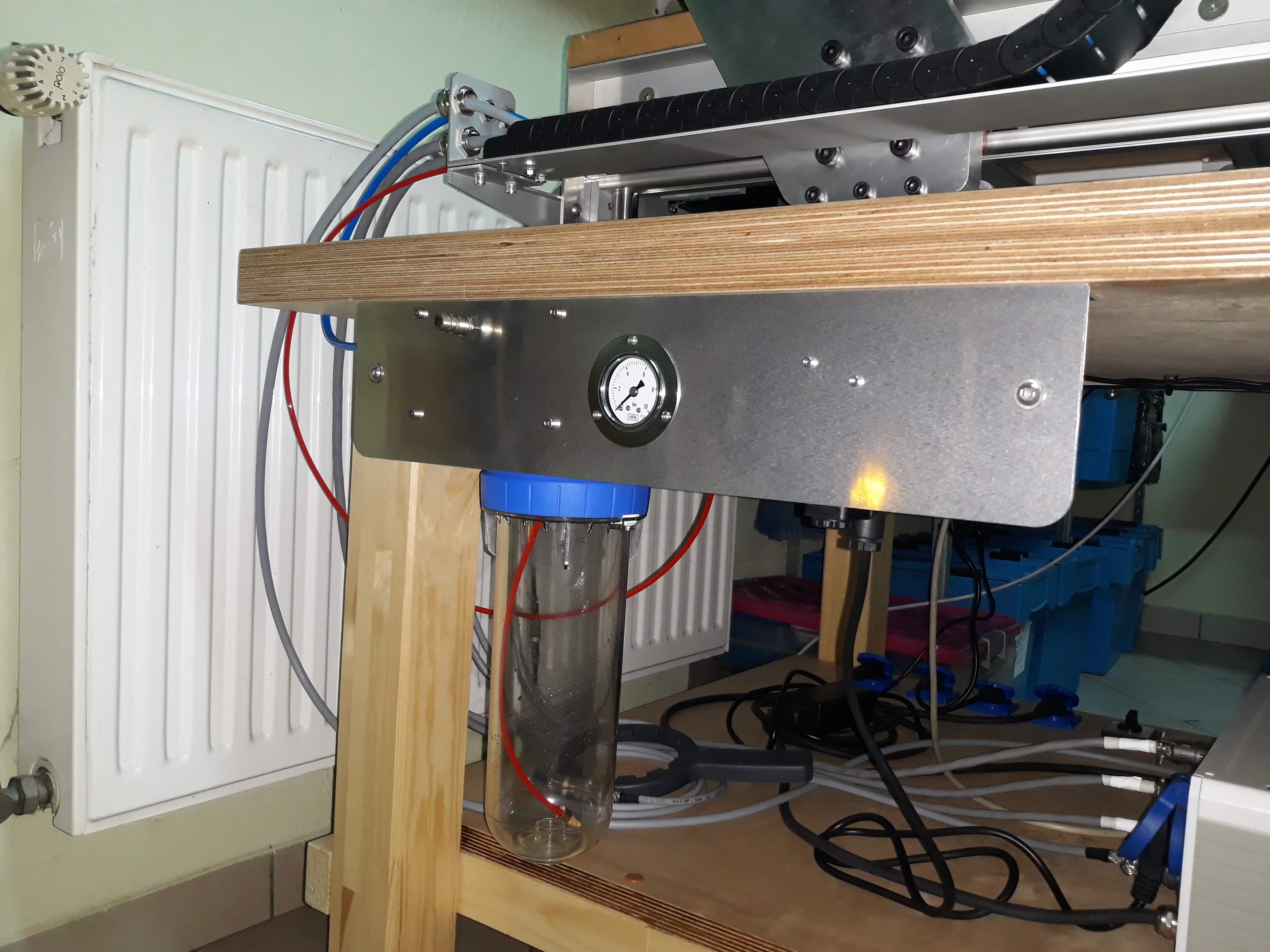

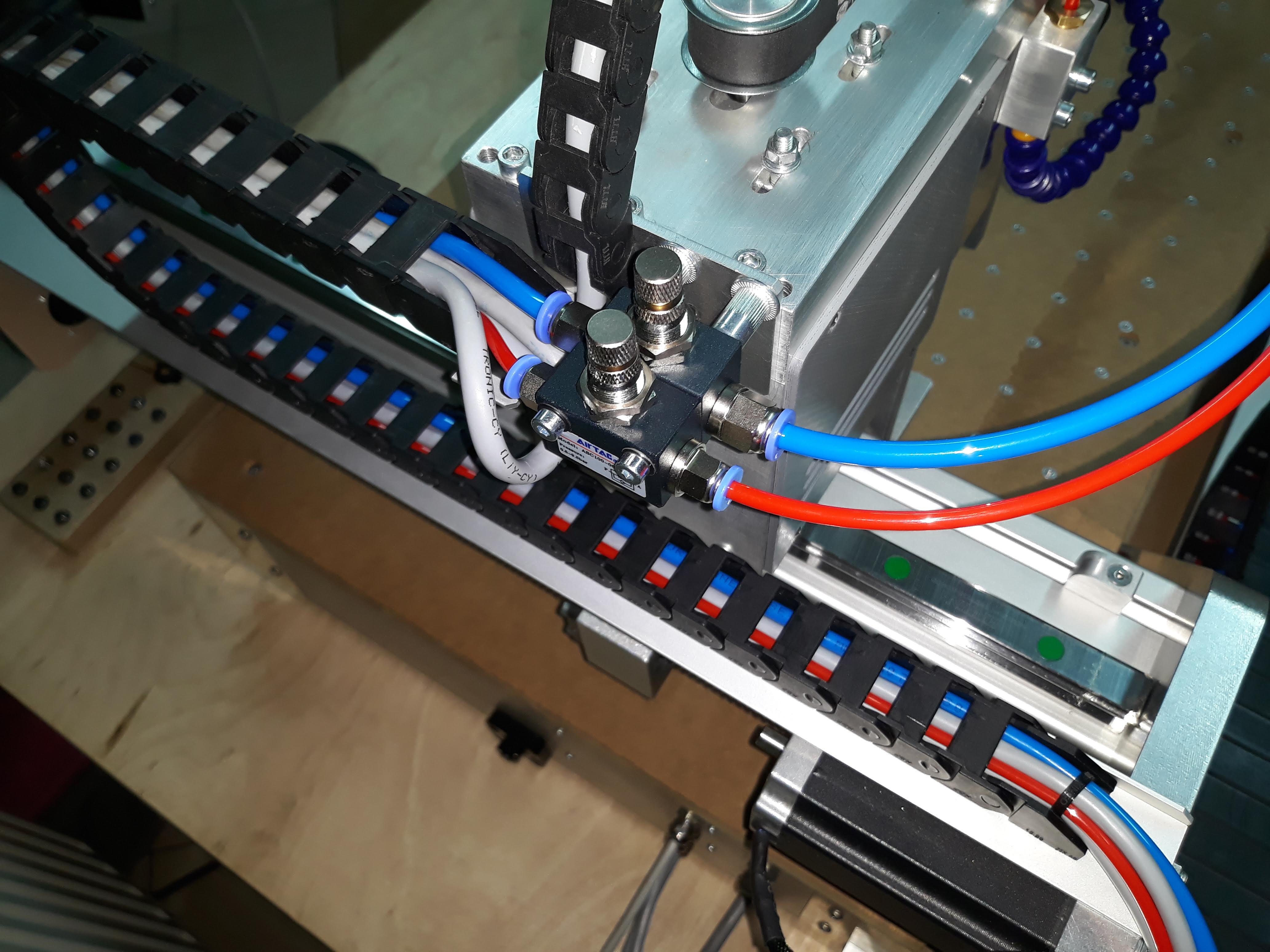

Szczegóły konstrukcyjne mojego zestawu:


Nie posiadam żadnej misy pod maszyną, powietrze na kompresorze ustawione mam na 4 atm, natomiast na zaworkach ustawiam tak aby nie sikał a rozbryzgiwał jak z aerozolu, jak widzę że jest za dużo na płycie frezarki to odsysam odkurzaczem, jeszcze nigdy nie pociekło mi na stół.
