 Tytuł: Tracker na dwie anteny
PostNapisane: piątek, 21 sierpnia 2015, 15:58
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 6 czerwca 2010, 15:34
Posty: 2629
Wiek: 55
Lokalizacja: Warszawa
Okazyjnie zakupiłem antenę yagi na 1.2 Ghz i postanowiłem ja zamontowac na trackerze. Na początku miała być jako samodzielna pojedyńczą antena, ale wpadłem na pomysł połączenia jej z biquadem na jednym trackerze.
Trochę cięcia sklejki i powstawało coś takiego

Załącznik:
DSC_0536.jpg [ 126.88 KiB | Przeglądane 6820 razy ]

Załącznik:
DSC_0538.jpg [ 115.16 KiB | Przeglądane 6820 razy ]

Załącznik:
DSC_0540.jpg [ 102.97 KiB | Przeglądane 6820 razy ]

Załącznik:
DSC_0543.jpg [ 103.99 KiB | Przeglądane 6820 razy ]

Załącznik:
DSC_0545.jpg [ 77.34 KiB | Przeglądane 6820 razy ]

Załącznik:

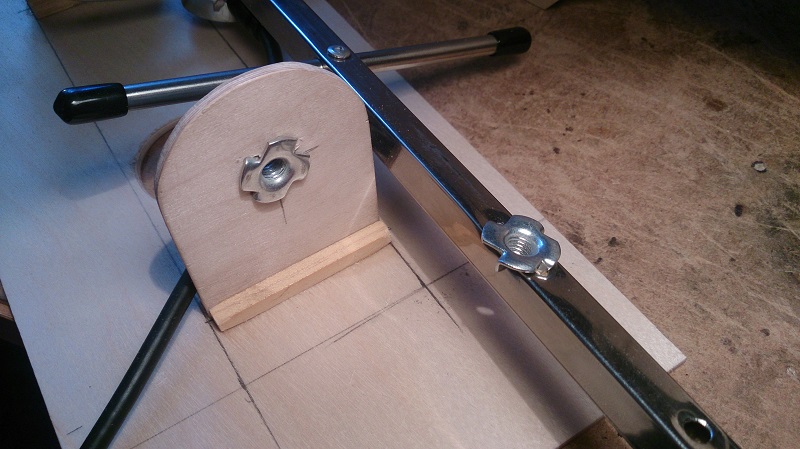

DSC_0547.jpg [ 132.64 KiB | Przeglądane 6820 razy ]

Załącznik:
DSC_0551.jpg [ 130.07 KiB | Przeglądane 6820 razy ]

Załącznik:
DSC_0554.jpg [ 106.97 KiB | Przeglądane 6820 razy ]

Załącznik:
DSC_0558.jpg [ 109.58 KiB | Przeglądane 6820 razy ]


I filmik z działania :


Pytanie które mi się nasunęlo i przypomniało rozmowy z kolegami na lotnisku to : jak długo serwa wytrzymaja takie przeciążenia ??. Gdzieś w wątku Pitlaba o GS był postulat, aby antena po zrobieniu obrotu o 180 stopni powoli wyhamowywała, ale na dzień dzisiejszy takiego systemu nie ma.
Może macie jakiś inny pomysł na odciążenie serw przy gwałtownym hamowaniu? Może zaprząc do tego arduino?

_________________
Pozdrawiam Darek
SkyCruiser_2400 ; GEMINI_3200


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Tracker na dwie anteny
PostNapisane: piątek, 21 sierpnia 2015, 16:34
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
A może wystarczy przeciwwaga?

Po obejrzeniu kilkukrotnym chyba nie mam racji. Jedyne pytanie jakie mam to czy to musi tak szybko zap......?

Wysłane z mojego GT-S7560 przy użyciu Tapatalka

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Tracker na dwie anteny
PostNapisane: piątek, 21 sierpnia 2015, 16:53
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 31 maja 2010, 18:35
Posty: 997
Wiek: 74
Lokalizacja: Johannesburg RPA
Domyslam sie o co chodzi,( wychamowanie momentu obrotowego ).
Najprostrzym rozwiazaniem jest elastyczne sprzeglo pomiedzy serwem a osia obrotu,
naturalnie wywazenie jest bardzo istotne.
To tak narazie to co przyszlo mnie do glowy.
Pozdrawiam Wladek.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Tracker na dwie anteny
PostNapisane: piątek, 21 sierpnia 2015, 17:09
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 2121
Wiek: 53
Lokalizacja: Pleszew
A ja się zastanawiam czy ta metalowa szpilka nie będzie wpływała na pracę Yagi?

_________________
Jak mówię że coś zrobię to zrobię, nie trzeba mi co pół roku przypominać..
- Sławek -


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Tracker na dwie anteny
PostNapisane: piątek, 21 sierpnia 2015, 17:13
darek_op napisał(a):
Pytanie które mi się nasunęło i przypomniało rozmowy z kolegami na lotnisku to : jak długo serwa wytrzymają takie przeciążenia ??
Dla tego, bardziej do mnie "przemawia" tracker 360°, w którym nie ma tego "przerzucania/nawracania" anteny :D (Temat na RC-FPV)



Góra


 Tytuł: Re: Tracker na dwie anteny
PostNapisane: piątek, 21 sierpnia 2015, 17:47
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3493
Wiek: 33
Lokalizacja: Warszawa
Mi też się takie rozwiązanie bardziej podoba, ale na takim trakerze 360* z drugiej strony łatwo poukręcać kable. No i nie każdy system FPV obsługuje inne trackery niż na serwach 180*, zbig chyba nie obsługuje.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Tracker na dwie anteny
PostNapisane: piątek, 21 sierpnia 2015, 17:52
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 6 czerwca 2010, 15:34
Posty: 2629
Wiek: 55
Lokalizacja: Warszawa
A gdyby zamiast serw dać silniki krokowe i sterować je np. czymś takim . A może można taki sterownik zrobić tańszym kosztem w warunkach domowych :shock:

_________________
Pozdrawiam Darek
SkyCruiser_2400 ; GEMINI_3200


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Tracker na dwie anteny
PostNapisane: piątek, 21 sierpnia 2015, 17:55
Szymon napisał(a):
łatwo poukręcać kable
Akurat w tym "systemie 360°", nie ma się co "ukręcić", bo cała "kabloteka" jest powyżej osi obrotu. Sygnał wideo jest retransmitowany na 5,8GHz :mrgreen:
Na poniższym filmie widać nadajnik wideo 5,8GHz :D



Jedyny (jak dla mnie) błąd jest taki, że antena eLeReS-a zmienia polaryzację... Moim zdaniem powinna być nieruchoma :nieufny:


Góra


 Tytuł: Re: Tracker na dwie anteny
PostNapisane: piątek, 21 sierpnia 2015, 19:09
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 2121
Wiek: 53
Lokalizacja: Pleszew
darek_op napisał(a):
A gdyby zamiast serw dać silniki krokowe i sterować je np. czymś takim . A może można taki sterownik zrobić tańszym kosztem w warunkach domowych :shock:

Można i nawet mam coś takiego zrobione, jednak soft jest w czystym C i aby po ludzku (czyt. - łopatologicznie) zaprogramować procek trzeba troszkę pokombinować. To już zerknij na TO - nie ma po co szukać na drugim końcu świata :lol: :lol: :lol:

_________________
Jak mówię że coś zrobię to zrobię, nie trzeba mi co pół roku przypominać..
- Sławek -


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Tracker na dwie anteny
PostNapisane: piątek, 21 sierpnia 2015, 19:20
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3493
Wiek: 33
Lokalizacja: Warszawa
Ale dalej trzeba jakoś tracker powiązać z systemem OSD w modelu...


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Tracker na dwie anteny
PostNapisane: piątek, 21 sierpnia 2015, 19:24
Telemetria z modelu "leci" z odbiornika eLeReS-a.
Jedną z funkcji odbiornika eLeReS jest telemetria, czyli możliwość podłączenia GPS... Moc nadawania telemetrii (kierunek do aparatury) 100mW.


Góra


 Tytuł: Re: Tracker na dwie anteny
PostNapisane: piątek, 21 sierpnia 2015, 20:07
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2739
Wiek: 56
Lokalizacja: Milanówek
Załącznik:
DSC_0558.jpg [ 48.32 KiB | Przeglądane 6746 razy ]

a gdyby te sztywne tulejki i śruby zamienić na coś elastycznego, no nie wiem np. pręty węglowe które przejmą "uderzenie" w chwili zatrzymania?

_________________
pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Tracker na dwie anteny
PostNapisane: piątek, 21 sierpnia 2015, 21:14
W związku z brakiem potrzeby idealnej precyzji celowania anteną w model, to raczej zastosował bym "tłumik" w rodzaju takich, jak na serwach skrętu w samochodach. Jutro zrobię fotkę, jak to wygląda, bo nie mogę odszukać takiego w necie :nieufny:


Góra


 Tytuł: Re: Tracker na dwie anteny
PostNapisane: piątek, 21 sierpnia 2015, 21:35
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 31 marca 2010, 08:00
Posty: 3701
Wiek: 70
Lokalizacja: Pabianice
Artur, nie szukaj, poświęć kilka chwil Joli ;)

_________________
Pozdrawiam
karol


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Tracker na dwie anteny
PostNapisane: niedziela, 23 sierpnia 2015, 21:27
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 6 czerwca 2010, 15:34
Posty: 2629
Wiek: 55
Lokalizacja: Warszawa
Filmik z działania trackera. Trochę się ta konstrukcja buja :shock: , ale jak na razie serwa przeżyły. Cała konstrukcja razem z antenami waży 1,8 kg więc jak się rozpędzi na statywie to hoho :lol:



Pewnie trzeba będzie wymyślić bardzie stabilna konstrukcję, ale jak na razie trzeba przetestować działanie całej konstrukcji i porównać działanie anten biquad i yagi.
Wszelkie uwagi mile widziane :D

_________________
Pozdrawiam Darek
SkyCruiser_2400 ; GEMINI_3200


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Tracker na dwie anteny
PostNapisane: poniedziałek, 24 sierpnia 2015, 12:20
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
To sprzęgło zrób z twardej gumy:
Załącznik:
Guma.JPG [ 57.34 KiB | Przeglądane 6643 razy ]

Załącznik:
Guma 2.JPG
Guma 2.JPG [ 62.63 KiB | Przeglądane 6643 razy ]

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Tracker na dwie anteny
PostNapisane: poniedziałek, 24 sierpnia 2015, 12:34
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 6 czerwca 2010, 15:34
Posty: 2629
Wiek: 55
Lokalizacja: Warszawa
Zamiast tego sklejkowego elementu dać element z twardej gumy ? Czy na to sklejkowe kółko nakleić gumę?

_________________
Pozdrawiam Darek
SkyCruiser_2400 ; GEMINI_3200


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Tracker na dwie anteny
PostNapisane: poniedziałek, 24 sierpnia 2015, 12:43
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Zamiast sklejki amortyzująca guma.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Tracker na dwie anteny
PostNapisane: poniedziałek, 24 sierpnia 2015, 12:49
Stefan, guma, czy sklejka, to i tak nic nie zmieni przy "szarpaniu" taką masą.
Jedyne rozwiązanie, to całkowita zmiana konstrukcji na bardziej "masywną", aby te "szarpania" nie miały takiego wpływu na całą konstrukcję.
Tylko wtedy, to silniki "od pralki" do napędu :mrgreen:


Góra


 Tytuł: Re: Tracker na dwie anteny
PostNapisane: poniedziałek, 24 sierpnia 2015, 12:50
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 6 czerwca 2010, 15:34
Posty: 2629
Wiek: 55
Lokalizacja: Warszawa
A może wtedy zamiast serw dać krokowe ? czy one sa bardziej odporne na takie gwałtowne zatrzymania i starty?

_________________
Pozdrawiam Darek
SkyCruiser_2400 ; GEMINI_3200
