Pod naciskami opisuję i publikuje

.

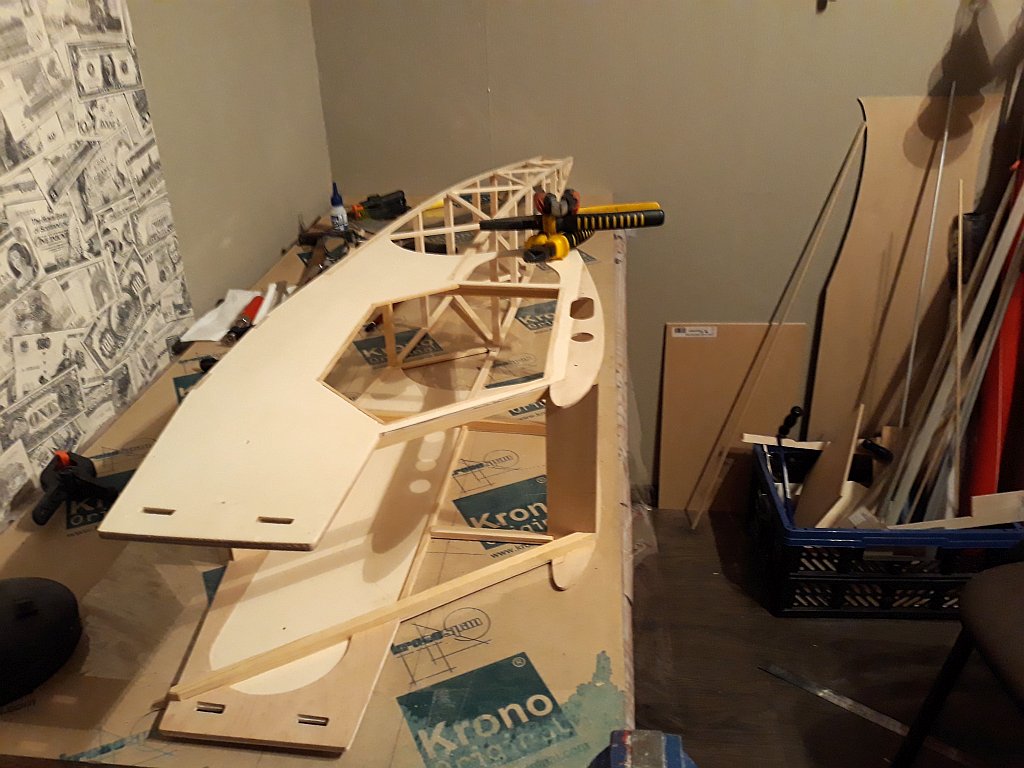

Historia tego modelu jest długa i nudna, rozpocząłem budowę kilka lat temu. Szkielet kadłuba leżał długo na szafie, miał to być ostatni tak duży model ze względu na ograniczenia M3.
W tym roku troszkę podupadło mi zdrowie więc miałem czas i w ramach zajęć rehabilitacyjnych dokończyłem budowę tego modelu.
Początkowo miał mieć napęd spalinowy ale ostatecznie trafił silnik elektryczny. Nie jest to makieta ani pół-makieta tylko model rekreacyjno-dziadkowy stylizowany barwami na Piper L4 Cub z okresu D-Day lądowania aliantów w Normandi w 1944r, w wersją na PA-18 Super Cub.
Zbudowany została na podstawie planów samolotu publikowanych w zeszycie Skrzydła w Miniaturze z 1991 roku, z materiałów tradycyjnych sklejka sosnowa, listwy sosnowe, balsa.
Gotowe podzespoły jakie wykorzystałem to wyłącznie : maska silnika, podwozie i zastrzały z zestawu Hangar 9.
Model dane:
Rozpiętość – 2 700 mm
Długość -1 800 mm
Masa pustego – 6 800 g
Masa do lotu 7 700 g
Silnik XPower XC5030/14 LS, KV 410 - 1 900 W
Śmigło 16x10
Zasilanie napędu pakiety 2x 3 S 5000 mAh
Zasilnie elektroniki i serwomechanizmów pakiet 2 S – 2700 mAh
Serwomechanizmy Hitec HS5485HB i HS645MG
Reszta na zdjęciach
