 Tytuł: Re: Pierwsza drukowana 230 czyli Peon jaki kontroler i reszt
PostNapisane: wtorek, 28 listopada 2017, 23:05
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 7 lipca 2016, 12:50
Posty: 48
Wiek: 35
Lokalizacja: BielskoBiała
Tak wyglądają


Załączniki:
15119066611411597429362.jpg [ 3.06 MiB | Przeglądane 2703 razy ]
15119066131502094961049.jpg [ 3.8 MiB | Przeglądane 2703 razy ]
Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pierwsza drukowana 230 czyli Peon jaki kontroler i reszt
PostNapisane: wtorek, 28 listopada 2017, 23:06
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
No i nic im nie brakuje. Nic nie lutuj tylko podłączaj jak jest. To jest ESC w wersji tzw OPTO.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pierwsza drukowana 230 czyli Peon jaki kontroler i reszt
PostNapisane: wtorek, 28 listopada 2017, 23:08
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 7 lipca 2016, 12:50
Posty: 48
Wiek: 35
Lokalizacja: BielskoBiała
Czyli brązowy do (-) gnd w kontrolerze a pomarańczowy do sygnalowego pinu ? Bo na schemacie jest jeden kabel chyba ze tylko tak zostal prosto narysowany bo gnd to jasna sprawa.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pierwsza drukowana 230 czyli Peon jaki kontroler i reszt
PostNapisane: wtorek, 28 listopada 2017, 23:32
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
jagus napisał(a):
Czyli brązowy do (-) gnd w kontrolerze a pomarańczowy do sygnalowego pinu ?


Tak. Sygnałowy przewód (czyli pomarańczowy) od każdego ESC podłączasz do NAZE też do miejsca sygnału po kolei dla silnika 1,2,3 i 4. (waże który jest który) Drugi przewód - masa (czyli brązowy) podłączasz na wszelki wypadek też do NAZE w miejsce GND. Nie powinien być potrzebny bo masę już masz podłączoną ale widziałem już ESC, które bez takiego podłączenia nie chciały działać... więc lepiej podłączyć.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pierwsza drukowana 230 czyli Peon jaki kontroler i reszt
PostNapisane: środa, 29 listopada 2017, 05:58
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 7 lipca 2016, 12:50
Posty: 48
Wiek: 35
Lokalizacja: BielskoBiała
Ok dziękuję Ci bardzo teraz to już mi to rozjaśniłeś. Pozostaje kwestia tego zasilania czy aby na pewno mogę tak podłączyć jak na schemacie z mojego lipo 3S ? Niby kontroler ma według sklepy-Napięcie wejściowe: Max 16V na szynie wejściowe i do 35V 6S na linii napięcia
P.S tak poza tematem to dziękuję Ci również za poradnik na temat CNC z arduino i cnc shield bardzo ładnie napisany i dużo mi pomógł.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pierwsza drukowana 230 czyli Peon jaki kontroler i reszt
PostNapisane: środa, 29 listopada 2017, 10:56
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Schematem się zbytnio nie kieruj jest błędny... Płytkę Naze32 REV6 ACRO zasilamy 5V wpinamy je tam gdzie podłączamy ESC (w środkowym rzędzie) oczywiście te 5V powinno mieć jakiś tam zapas mocy (A) bo trochę rzeczy będzie miało do zasilenia.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pierwsza drukowana 230 czyli Peon jaki kontroler i reszt
PostNapisane: środa, 29 listopada 2017, 11:36
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 7 lipca 2016, 12:50
Posty: 48
Wiek: 35
Lokalizacja: BielskoBiała
Tak właśnie coś mi nie pasowało czy tak jak na foto będzie dobrze?
Ale według sklepu to ten naze ma Napięcie wejściowe: Max 16V na szynie wejściowe i do 35V 6S na linii napięcia i sam nie wiem już?
znalazłem też taki schemat jak na pierwszym zdjęciu czy tak tez można?


Załączniki:
naze32_rev6_anschluss_plan.jpg [ 409.85 KiB | Przeglądane 2663 razy ]
20171129_111904.jpg [ 3.04 MiB | Przeglądane 2673 razy ]
Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pierwsza drukowana 230 czyli Peon jaki kontroler i reszt
PostNapisane: środa, 29 listopada 2017, 12:41
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Pierwszy "niemiecki" schemat jest jeszcze durniejszy od poprzedniego i ma tyle błędów, że szkoda je opisywać. Drugie wstawione zdjęcie jest poprawne ale to tylko znikoma część instalacji.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pierwsza drukowana 230 czyli Peon jaki kontroler i reszt
PostNapisane: środa, 29 listopada 2017, 12:55
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 3 stycznia 2017, 09:32
Posty: 718
Wiek: 39
Lokalizacja: Warszawa
A dlaczego nie obejrzysz serii poradników gościa Painless360 o tym kontrolerze?

To jest pierwszy odcinek - po resztę zapraszam na YT.

EDYTA:

A tutaj film Ś.P. JC z Blue Project Falcon - dlaczego nie warto kupować więcej NAZE...

Ja wiem, że to pierwszy kontroler i pierwszy multikopter - ale jest tyle lepszych rozwiązań...

_________________
Pozdrawiam
Przemek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pierwsza drukowana 230 czyli Peon jaki kontroler i reszt
PostNapisane: środa, 29 listopada 2017, 13:09
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Ciekawe przez kogo sponsorowane... Bzdura i tyle.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pierwsza drukowana 230 czyli Peon jaki kontroler i reszt
PostNapisane: środa, 29 listopada 2017, 13:10
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 7 lipca 2016, 12:50
Posty: 48
Wiek: 35
Lokalizacja: BielskoBiała

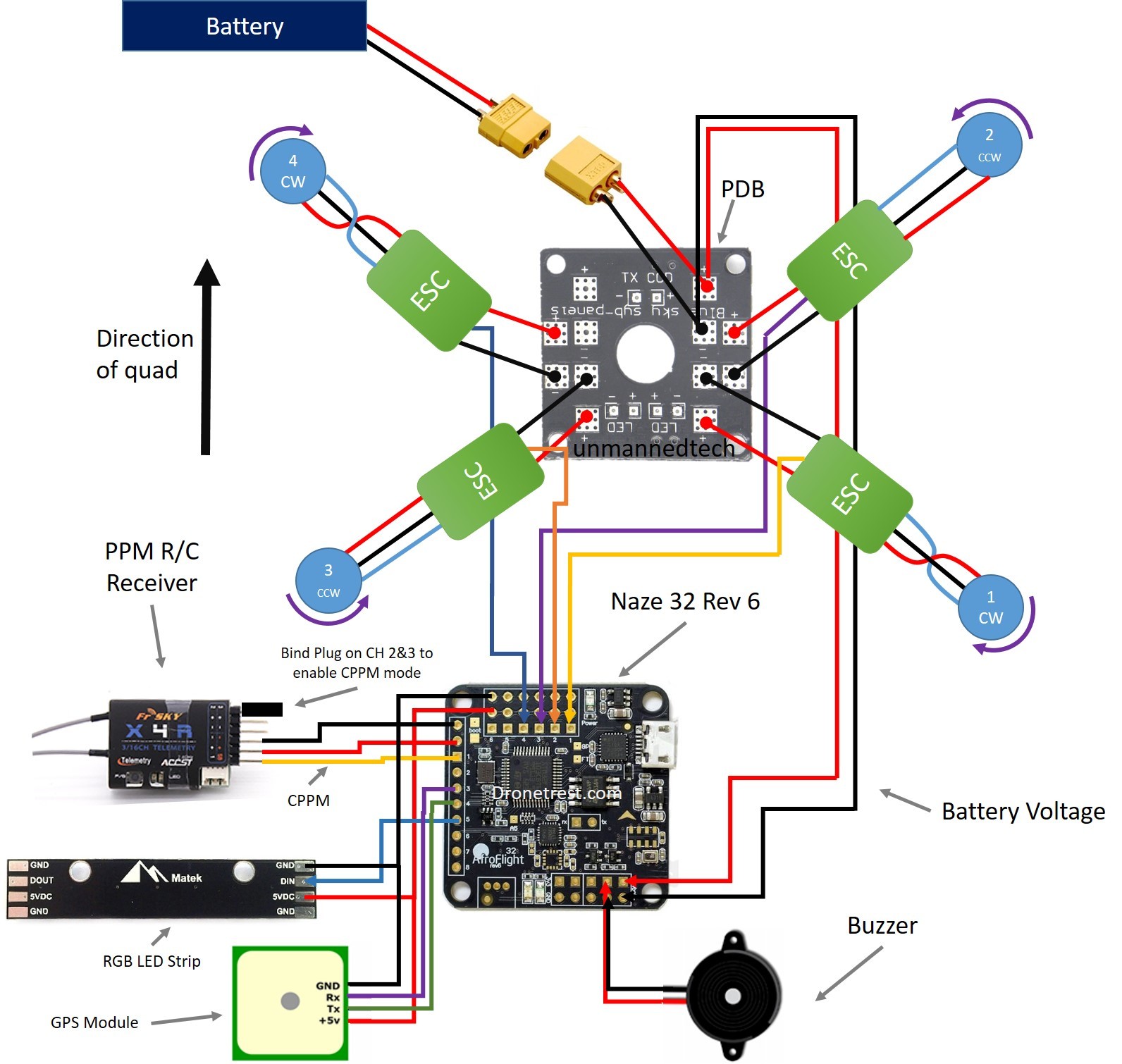

Dobrze podłącze to według schematu poniżej z tą różnica że zasilę z PDB kontroler +5V jak na schemacie który narysowałem wcześniej.Czy reszta jest ok?


Załączniki:
13615e836e576d74c578c5da74e82a5b1035dd6f.jpg [ 274.16 KiB | Przeglądane 2658 razy ]
Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pierwsza drukowana 230 czyli Peon jaki kontroler i reszt
PostNapisane: środa, 29 listopada 2017, 13:26
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Miejsce podłączenia ESC na płytce Naze jest źle narysowane, bo należy je podłączyć do pinów oznaczonych kwadratami czyli najbliższych elektronice.
No i nie pisałeś nic o tym jaki masz odbiornik i w jakim trybie będzie pracował.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pierwsza drukowana 230 czyli Peon jaki kontroler i reszt
PostNapisane: środa, 29 listopada 2017, 13:30
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 7 lipca 2016, 12:50
Posty: 48
Wiek: 35
Lokalizacja: BielskoBiała
Pisałem w pierwszym poście Odbiornik Flysky FS-iA6B czyli tak samo podłączony jak na schemacie czy się mylę?
A co do ESC to dobrze tam jest jak się przyjrzysz to tam są małe szczałeczki też tak myślałem że tam jest błąd.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pierwsza drukowana 230 czyli Peon jaki kontroler i reszt
PostNapisane: środa, 29 listopada 2017, 14:29
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 3 stycznia 2017, 09:32
Posty: 718
Wiek: 39
Lokalizacja: Warszawa
Ellipsis napisał(a):
Ciekawe przez kogo sponsorowane... Bzdura i tyle.


Hubert - miałem 4 lub 5 (a może i więcej) Naze 32 - rev 5 i 6 (w tym "oryginalne" ściągane z USA a nie z Chin). Wszystkie poległy (po pewnym czasie przestały się uruchamiać ani nie gadały z komputerem) i leżą teraz jako szrot.

_________________
Pozdrawiam
Przemek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pierwsza drukowana 230 czyli Peon jaki kontroler i reszt
PostNapisane: środa, 29 listopada 2017, 16:07
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
@jagus
Fakt pisałeś - więc podłączasz tak samo jak na schemacie - sygnał z odbiornika 1 przewodem.

@japim
No to peszek :cry:

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pierwsza drukowana 230 czyli Peon jaki kontroler i reszt
PostNapisane: środa, 29 listopada 2017, 17:05
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 7 lipca 2016, 12:50
Posty: 48
Wiek: 35
Lokalizacja: BielskoBiała
Dzięki jestem cały czas w trakcie lutowania i składania jutro myślę pierwsze testy więc będę pisał.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pierwsza drukowana 230 czyli Peon jaki kontroler i reszt
PostNapisane: środa, 29 listopada 2017, 17:06
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 3 stycznia 2017, 09:32
Posty: 718
Wiek: 39
Lokalizacja: Warszawa
Tak - Peszek x5 :)

Od tamtej pory używam Dodo, Racebase, Cl racing lub Hobby wing F4.

_________________
Pozdrawiam
Przemek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pierwsza drukowana 230 czyli Peon jaki kontroler i reszt
PostNapisane: czwartek, 30 listopada 2017, 10:54
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 7 lipca 2016, 12:50
Posty: 48
Wiek: 35
Lokalizacja: BielskoBiała
Dobra podłączyłem wszystko według schematu pierwszego i zasilanie do kontrolera +5V do pinu nr.5 od ESC z PDB.
I wszystko działa konfiguracja cleanflight 2.1.0 też udało się poustawiać ale jednej rzeczy nie wiem jak a mianowicie miernika baterii. Jak to podłączyć by cleanflight jak i moja aparatura flysky FS i6S wskazywały napięcie lipo?
W tej chwili na aparaturze mam po podpięciu aku naładowanego wskazanie RX baterii jak na foto.
Da się to jakoś poustawiać?


Załączniki:
20171130_104246.jpg [ 3.51 MiB | Przeglądane 2595 razy ]
20171130_104221.jpg [ 4.06 MiB | Przeglądane 2595 razy ]
Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pierwsza drukowana 230 czyli Peon jaki kontroler i reszt
PostNapisane: czwartek, 30 listopada 2017, 11:01
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 25 stycznia 2016, 13:16
Posty: 3050
Wiek: 54
Lokalizacja: Winnica k/Pułtuska
jagus napisał(a):
... jak i moja aparatura flysky FS i6S wskazywały napięcie lipo?

Do tego niezbędny jest dodatkowy "czujnik" napięcia: https://www.banggood.com/Flysky-FS-CVT01-Voltage-Collection-Module-For-iA6B-iA10-Receiver-p-976303.html

_________________
Pozdrawiam, Artur


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pierwsza drukowana 230 czyli Peon jaki kontroler i reszt
PostNapisane: czwartek, 30 listopada 2017, 11:06
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 7 lipca 2016, 12:50
Posty: 48
Wiek: 35
Lokalizacja: BielskoBiała
Tak właśnie myślałem że coś potrzeba dodatkowo a czy buzzer i diody led można tak ustawić by wskazywały niski poziom lipo bez tego modułu.
