 Tytuł: Mini Swift [Ostatecznie Mini FOX]
PostNapisane: środa, 26 czerwca 2013, 21:52
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6128
Wiek: 69
Lokalizacja: Warszawa
Pokazywałem tego rzutka mini Swifta, którego kupiłem dla wnuczki w temacie Arka Mini Fox. Został on oblatany w Urszulinie. Lata fajnie, ale to nie jest typowy rzutek dla początkujących modelarzy.
Wnuczka dostanie inny model.
Po poczytaniu o następnym nabytku Arkadiusza ASK-21 nasunął mi się pomysł zmodyfikowania tego KIT"a.
Dla przypomnienia zestaw wygląda tak:
Załącznik:
Zestaw.JPG [ 58.48 KiB | Przeglądane 11741 razy ]

a tak jego wnętrze:
Załącznik:
WNĘTRZE.JPG [ 73.59 KiB | Przeglądane 11741 razy ]

KIT"u RC nadal nie ma sprzedaży, ale jest już dostępna wersja ARF:
Załącznik:
ARF.JPG [ 86.09 KiB | Przeglądane 11741 razy ]

Dobrałem się już wcześniej do częściowego otwarcia posiadanego zestawu:
Załącznik:
S5000010.JPG [ 101.54 KiB | Przeglądane 11741 razy ]

Załącznik:
S5000012.JPG [ 81.75 KiB | Przeglądane 11741 razy ]

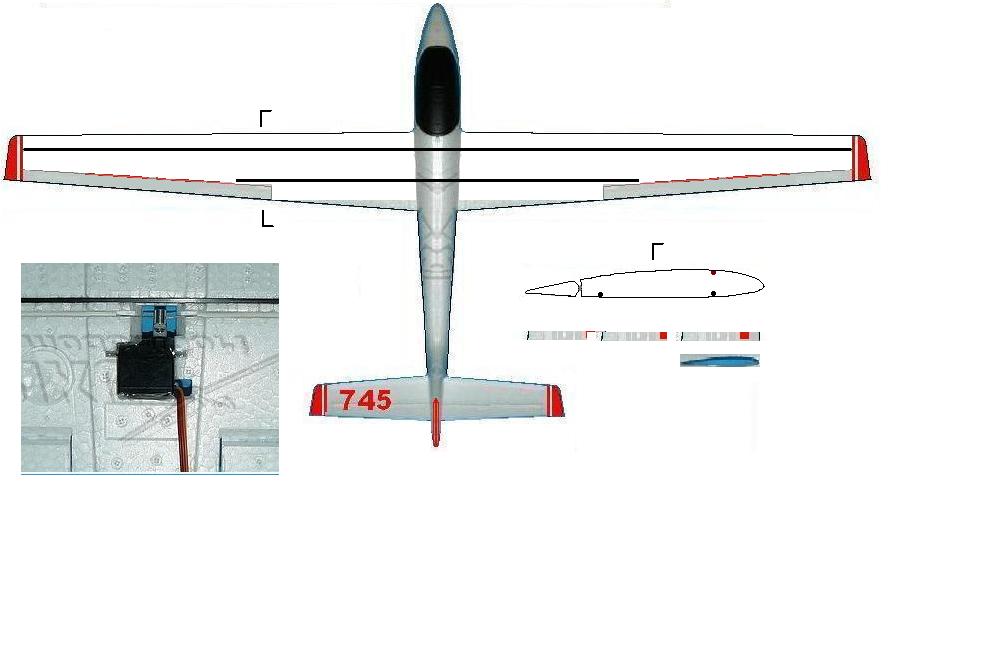

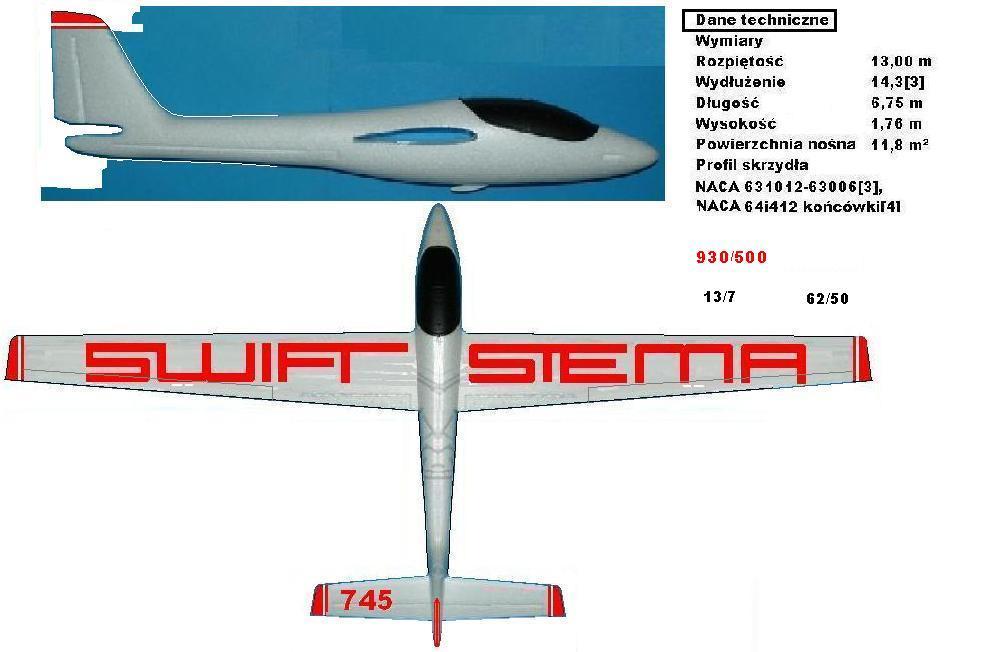

Na podstawie rysunków prawdziwego Swifta dokonałem kalkulacji dla zrobienia nowego skrzydła i statecznika. Przy istniejącym kadłubie z zestawu o długości ~500 mm wychodzi mi rozpiętość 930 mm.
Załącznik:
Wymiary rozp.JPG
Wymiary rozp.JPG [ 61.49 KiB | Przeglądane 11741 razy ]

Nie jest to wiele roboty.
Jak sądzicie, warto to zelektryfikować (oczywiście bez tak zaawansowanej elektroniki jak u Ramireza) jako moto czy szybowiec?

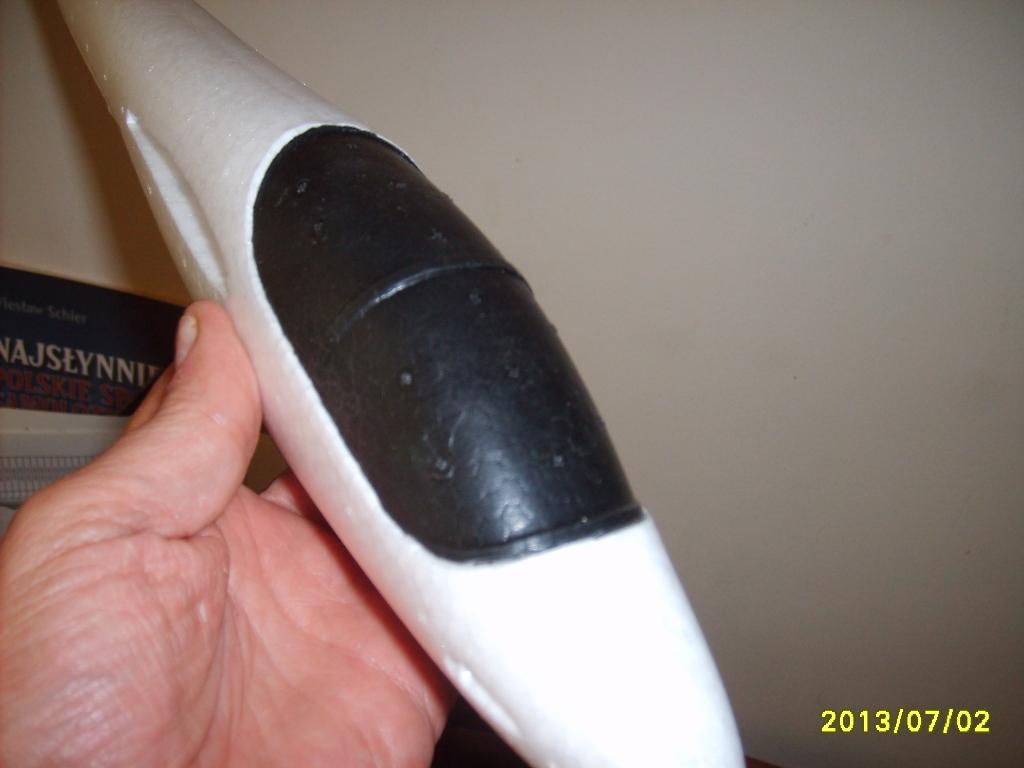

(Owiewka kabiny w zestawie jest nie wiadomo dla czego taka jak w Fox'ie.)

_________________
Pozdrawiam Stefan.


Ostatnio edytowano poniedziałek, 13 października 2014, 17:18 przez Stema, łącznie edytowano 1 raz

Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: czwartek, 27 czerwca 2013, 15:43
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 3 czerwca 2010, 20:17
Posty: 4043
Wiek: 56
Lokalizacja: Wrocław
Stefan zrób na początek tylko jako szybowiec RC. Nie wiem czy macie gdzieś jakąś górkę z której dało by się polatać FOX-em. To gwarantuje niewielkie straty i obrażenia modelu w razie problemów z opanowaniem początkowym drążków.
Jak wnuczka już będzie sobie radzić i loty będą w miarę stabilne to dał bym silniczek tak aby się nie ograniczać do górki tylko polatać na przydomowym trawniku.
Całkiem mi się podoba ten modeli. :)

_________________
Pozdrawiam
Konrad P.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: czwartek, 27 czerwca 2013, 17:36
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6128
Wiek: 69
Lokalizacja: Warszawa
Wnusia na razie potrenuje rzutkiem, choć syn twierdzi, że ona jeszcze rzut patykiem na razie trenować powinna. Będzie to mini Fox dla odmiany.
Wnuczek już drugi rok takim niebieskim trenuje, a ona, za Swifta, dostanie czerwonego. Żeby im się w locie nie myliły :mrgreen:

Co do górek dla szybowca u nas to z tym jest bardzo kiepsko.
Najwyższe są brzozy.
Żartowaliśmy na lotnisku, że Swifta będziemy holować co mniejszymi modelami, ale wtedy i tak trzeba dać dodatkowe serwo na wyczep.
Pomyślę. Pewnie się da wykorzystać do niego serwo kierunku w dość skrajnym wychyleniu.
Najwyżej przy zbyt nerwowym holu wcześniej się wyczepi :?:
Chyba, że Darek skończy Piperka to będzie czym pociągnąć :mrgreen:
EDYCJA: przypomniało mi się jak wnuczek Stefek trenował wyrzuty w Urszulinie w czerwcu ubiegłego roku: [zarejestrowała Monika]
Załącznik:
Stefaek.JPG [ 103.06 KiB | Przeglądane 11647 razy ]

_________________
Pozdrawiam Stefan.


Ostatnio edytowano czwartek, 27 czerwca 2013, 19:36 przez Stema, łącznie edytowano 1 raz

Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: czwartek, 27 czerwca 2013, 18:06
Stema napisał(a):
Chyba, że Darek skończy Piperka to będzie czym pociągnąć :mrgreen:

Po co ciągnąć :roll: Na grzbiet tego Swift-a :mrgreen: I wtedy serwo w holowniku do wyczepienia "pasożyta" :lol:


Góra


 Tytuł: Re: Mini Swift
PostNapisane: czwartek, 27 czerwca 2013, 18:45
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 3 czerwca 2010, 20:17
Posty: 4043
Wiek: 56
Lokalizacja: Wrocław
Niezłe, na to bym nie wpadł. Ciekawe jak by to działało i czy by nie przeszkadzało podczas wyczepienia.

_________________
Pozdrawiam
Konrad P.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: czwartek, 27 czerwca 2013, 18:55
Masz no lotnisku funcub'a z zaczepem


Góra


 Tytuł: Re: Mini Swift
PostNapisane: czwartek, 27 czerwca 2013, 18:59
Konrad_P napisał(a):
Niezłe, na to bym nie wpadł. Ciekawe jak by to działało i czy by nie przeszkadzało podczas wyczepienia.

Było trenowane przez Mirka, którego Fox był wynoszony "na garbie" Easy Glidera



Góra


 Tytuł: Re: Mini Swift
PostNapisane: czwartek, 27 czerwca 2013, 19:49
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6128
Wiek: 69
Lokalizacja: Warszawa
Wielkie dzięki za pomysły i deklaracje.
Zmotywowaliście mnie.
Dostanie więc wyczep, a ASW, po ponownym oblocie, gniazdo na grzbiecie :D

ED: pogrzebałem w bałaganie.
Pamiętałem, że wyposażenie też by się znalazło (:)
Załącznik:
S5000016.JPG [ 130.34 KiB | Przeglądane 11625 razy ]

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: czwartek, 27 czerwca 2013, 21:44
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 3 czerwca 2010, 20:17
Posty: 4043
Wiek: 56
Lokalizacja: Wrocław
Rewelacja. Pomysł kapitalny. :D

_________________
Pozdrawiam
Konrad P.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: czwartek, 27 czerwca 2013, 21:59
Offline
Moderator
Avatar użytkownika

Dołączył(a): wtorek, 11 maja 2010, 21:15
Posty: 6646
Wiek: 49
Lokalizacja: Śrem
To tutaj kilka innych
Ten ostatni chodzi mi po głowie ale z silnikami na nosach
http://www.youtube.com/watch?v=KQuGNWYAknI
http://www.youtube.com/watch?v=3biU4286K4s
http://www.youtube.com/watch?v=bI7vcvKUsic
http://www.youtube.com/watch?v=7Xkm_IEUo_4
http://www.youtube.com/watch?v=zkjSb5_t5Bs
http://www.youtube.com/watch?v=NnXBj6TFI4I

_________________
Pozdrawiam - Wojciech POL - 7728
Im większa wiedza tym mniejsze ego.
FILMY


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: piątek, 28 czerwca 2013, 04:53
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6128
Wiek: 69
Lokalizacja: Warszawa
Jest rzeczywiście trochę tych wariacji na temat Mini. :D
Dziękuję Wojtku za narobienie mi zamieszania w głowie :mrgreen: , ale zostanę, mam nadzieję, przy swoim pierwszym pomyśle :?:

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: piątek, 28 czerwca 2013, 07:51
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 1643
Wiek: 51
Lokalizacja: Pleszew
Mnie też FOX'ik bardzo się podoba, więc tu jeszcze dwie inne formy przeróbki:
http://www.youtube.com/watch?v=vBol-Ujgiks
http://www.youtube.com/watch?v=NH8uQCW6UcM
Szczególnie pierwsza - całe płaty chodzące płytowo (usterzenie płytowe to jest, ale to? - płaty płytowe??)

_________________
Amerykanie wydali dziesiątki milionów dolarów na skonstruowanie długopisu dla astronautów..
Rosjanie używają ołówków.

Sławek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: piątek, 28 czerwca 2013, 20:53
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6128
Wiek: 69
Lokalizacja: Warszawa
Dzisiaj po pracy "popracowałem" trochę nad profilem skrzydła.
Zacząłem przeglądać katalogi i stwierdziłem, że przecież nie buduję modelu zawodniczego (:) Zastosuję profil wytrych, czyli jak piszą zazwyczaj producenci - profil modyfikowany.
Wtedy już mi poszło zdecydowanie szybciej, Zwiększyłem % (nie te, które się kojarzą) dla dodania nośności i spowolnienia.
Zacząłem dumać nad dźwigarami, aby zapewnić odpowiednią wytrzymałość, a jednocześnie odpowiednią elastyczność płata. To będzie zwykły styropian postanowiłem. Pewnie wszyscy wiedzą dla czego.
Tu umieszczenie dźwigara/ów warunkuje to "ogromne" serwo - w stosunku do cięciwy. Zastanawiam się czy dać ten górny pręt, dla tego zaznaczyłem go na czerwono.
Załącznik:
Wymiary profil.JPG
Wymiary profil.JPG [ 44.64 KiB | Przeglądane 11532 razy ]

Dzisiaj już penie wiele nie podumam.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: piątek, 28 czerwca 2013, 20:57
Stefan, widzę kupiłeś serwa pelikana. Na 5 kupionych, 3 zjadły zęby przy pierwszym uruchomieniu ( nie wychodziły poza zakres). W pozostałych po pierwszym użyciu wyraźnie czuć blokowanie się zębatek.


Góra


 Tytuł: Re: Mini Swift
PostNapisane: piątek, 28 czerwca 2013, 21:03
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6128
Wiek: 69
Lokalizacja: Warszawa
Ja już je kiedyś kupiłem, nie teraz.
Przypuszczam, że takie są właśnie w moim ASW Pelikana bo takie objawy są na kierunku.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: niedziela, 30 czerwca 2013, 12:41
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6128
Wiek: 69
Lokalizacja: Warszawa

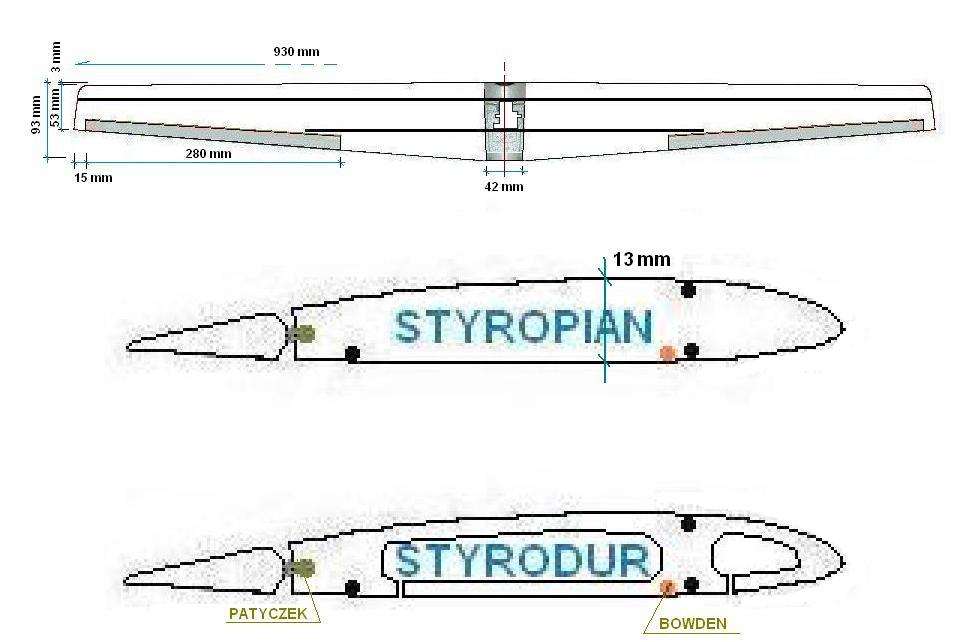

Dzisiaj na spokojnie podumałem nad Swiftem.
Załącznik:
Wymiary profil.JPG
Wymiary profil.JPG [ 42.92 KiB | Przeglądane 11468 razy ]

Ponieważ na usztywnienie wycięć na lotki pójdą bambusowe patyczki więc zatwierdziłem (na czarno) górny dźwigar. Przód skrzydła też musi być sztywny, aby go nie skręcało.
Statecznik poziomy też sobie ustaliłem.
Te rysunki już mi wystarczą do budowy.

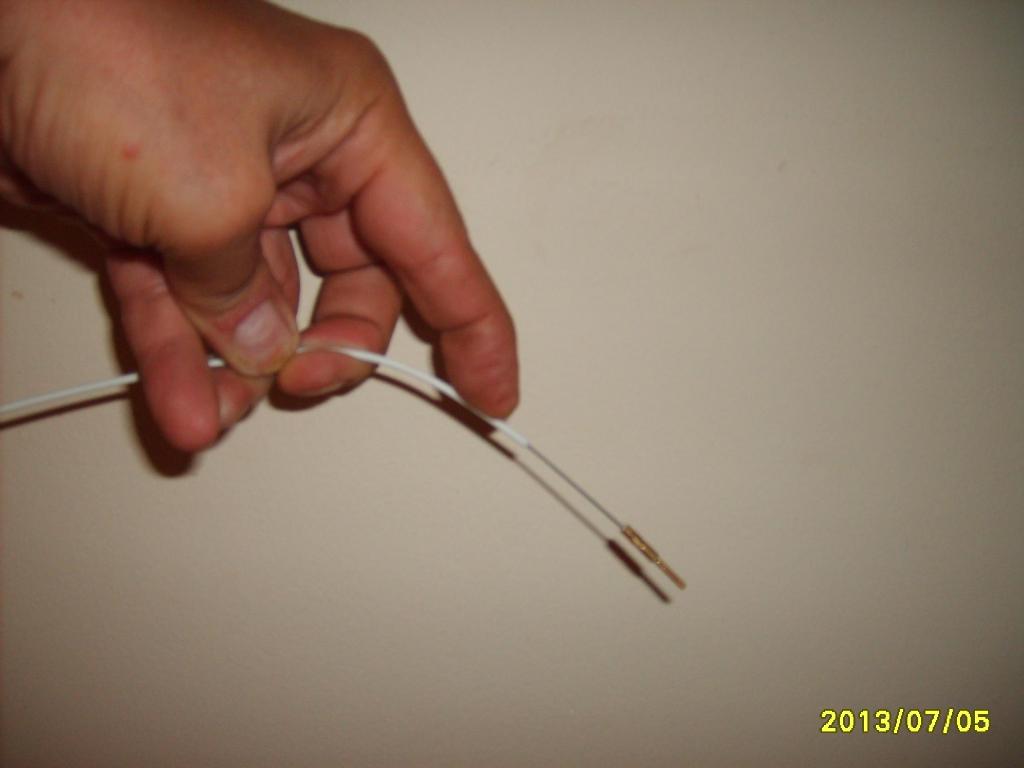

W lewym dolnym rogu narysowałem jak przedłużony od napędu steru kierunku bowden, przyklejony do tej niebieskiej płytki, będzie uwalniał wyczep holu. Końcówkę druciku dotnę doświadczalnie.
Teraz będę myślał nad elektroniką dla wersji szybowca (BEC), ale tu sam nie dam rady. Będę Was pytał.
EDYCJA:
Poszperałem i to musi być coś tak.
Załącznik:
Zasilanie.JPG [ 35.69 KiB | Przeglądane 11438 razy ]

Być może, czuję to mogą być 2, czy 3, czy 4 "paluszki" podłączone bezpośrednio do odbiornika, ale też nie wiem jak, a przy okazji trzeba model czymś logicznym wyważyć. Pojęcia nie mam o wartościach elektrycznych, nazwijmy to tak, posiadanego osprzętu, a więc doboru potrzebnej reszty.
Czyli: proszę o podpowiedzi jak to rozwiązać (najkorzystniej dla takiego mini) i jeśli trzeba coś kupić to co? Również proszę o wyjaśnienie dla czego, abym na przyszłość już wiedział.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: poniedziałek, 1 lipca 2013, 21:21
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6128
Wiek: 69
Lokalizacja: Warszawa

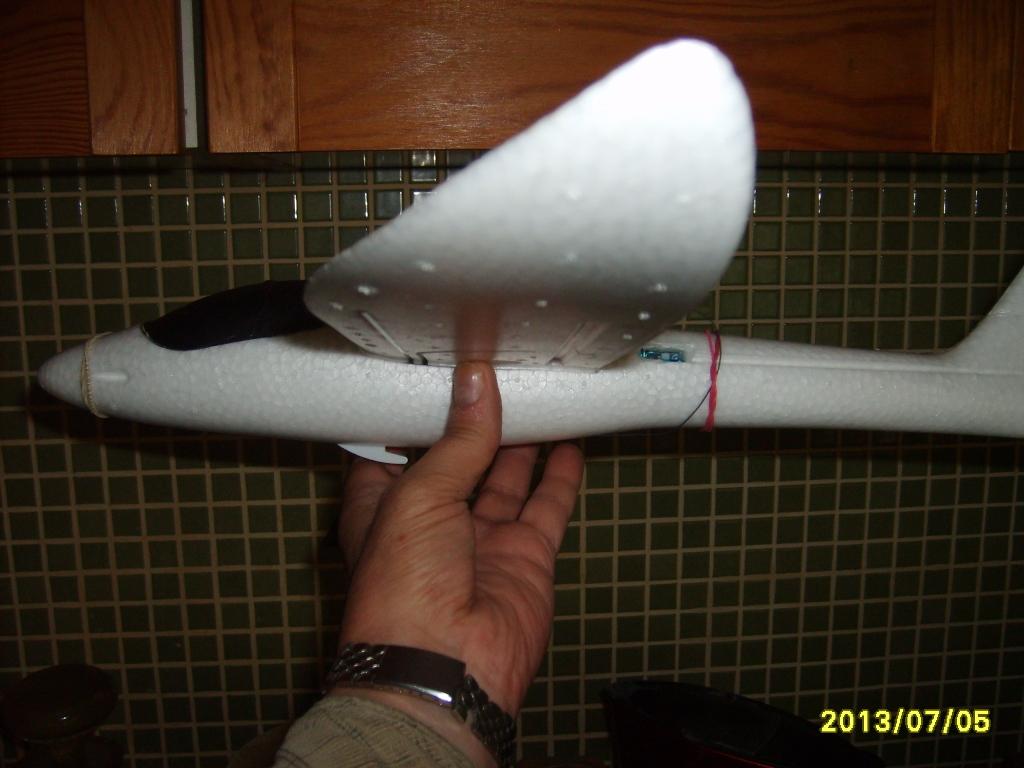

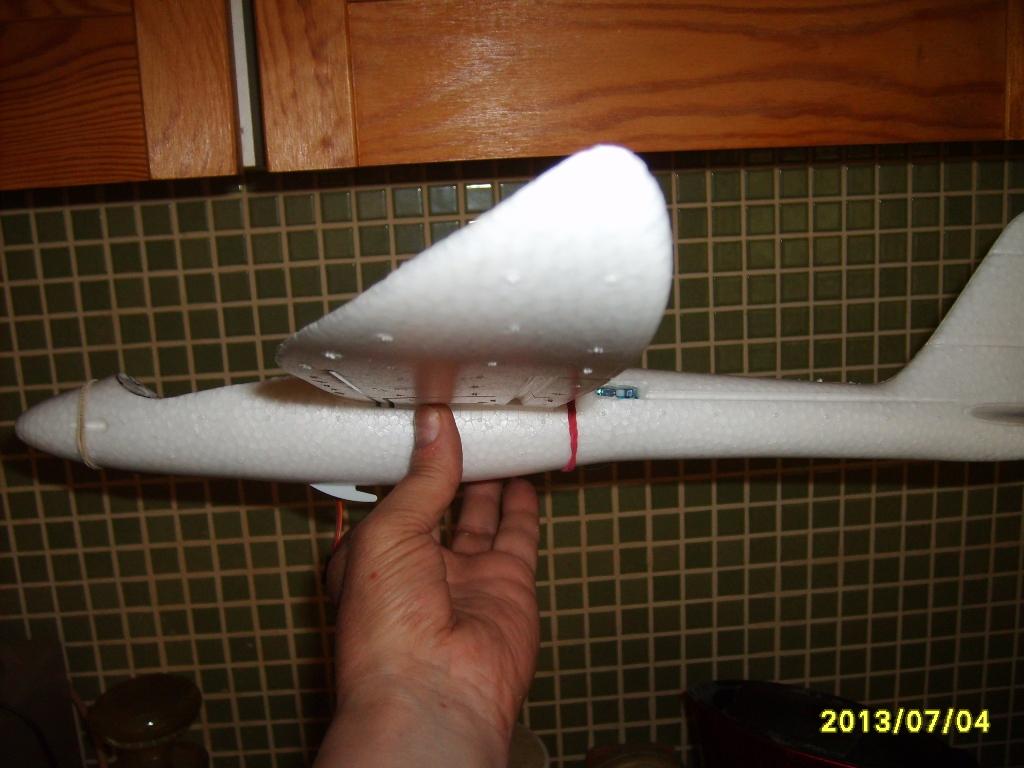

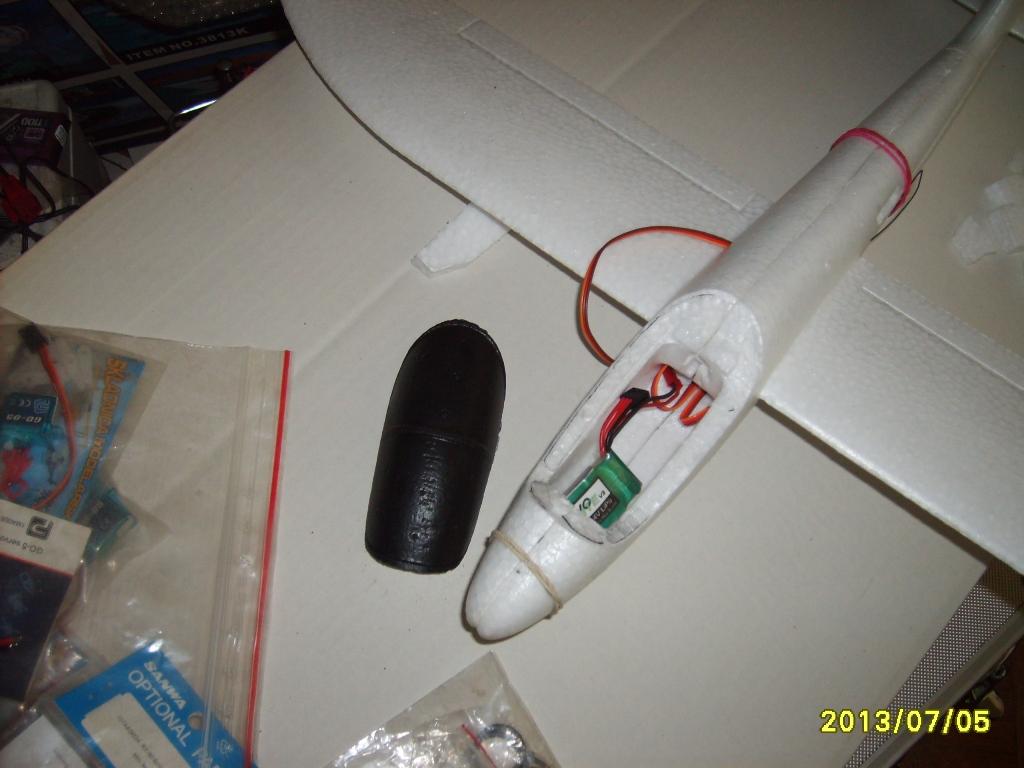

Dzisiaj wyważyłem Swifta.
Zrobiłem to najprościej jak tylko można. Ponieważ odbiornik i serwo lotek mają miejsce właściwie w SC gumką podpiąłem dwa serwa na SK i SW na kadłubie w ich miejscu, a na statecznik poziomy położyłem dwie baryłki. Docelowo i tak pewnie zrobię Zetki.
Dwa paluszki w kabinie są duuuużo "na przód".
Wyważa Lipo 2S 800 mAh, 350 mAh za lekkie.
Czy dobrze rozważam, że w takim razie Lipo i BEC?
Tylko nie mam pojęcia jaki BEC i ile to waży.
Proszę o pomoc.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: poniedziałek, 1 lipca 2013, 21:59
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 1643
Wiek: 51
Lokalizacja: Pleszew
BEC to nic innego jak liniowy regulator napięcia, który ma w sobie LM7805 kub coś mniejszego (i odpowiednio słabszego prądowo). Za kilka zetek kup w najbliższym sklepie elektronicznym LM7805, dwa kondensatory np 100u, i polutuj wg TEGO schematu. Dla dodatkowego wygładzenia napięcia kup jeszcze dwa kond. 100n i podlutuj równolegle do elektrolitów. Taka samoróbka to koszt góra 3 zetek, 10 min. lutowania na pająka, i ma wytrzymałość kole 1A (a jak dasz mały radiatorek w postaci kawałka blaszki - to w porywach nawet do 1,5A).

_________________
Amerykanie wydali dziesiątki milionów dolarów na skonstruowanie długopisu dla astronautów..
Rosjanie używają ołówków.

Sławek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: poniedziałek, 1 lipca 2013, 22:36
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6128
Wiek: 69
Lokalizacja: Warszawa
Rumcajs napisał(a):
BEC to nic innego jak liniowy regulator napięcia

Dziękuję Sławek za chęć pomocy. Tyle to ja akurat wiem, że to ma mi zapewnić odpowiednie bezpieczne napięcie dla serw, ale nie wiele więcej. Czyli ile to np. może ważyć?
Rumcajs napisał(a):
, który ma w sobie ... Taka samoróbka to koszt góra 3 zetek, 10 min. lutowania na pająka, i ma wytrzymałość kole 1A

Sławek. Zmajstrujesz mi Taki BEC? Pokryję te koszty jak i oczywiście przesyłkę.
Dalsze moje dylematy. Jaki do tego pakiet z tych co wymieniałem i jak to połączyć? Wtyczki? Jakie. Pewnie mi znowu sypniesz symbolami, a ja do lutowania już nie te ręce, nie te oczy :D

PS: jak duży, oprócz wagi jest taki BEC? To do tego "malucha" też ma znaczenie.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: poniedziałek, 1 lipca 2013, 23:02
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 1643
Wiek: 51
Lokalizacja: Pleszew
Bez wtyczek i kabli (sam LM) to 2x1cm, więc chyba nie za duży :) . Niestety - dokładnej wagi się nie dorobiłem, ale wątpię by model się przedźwigał od wożenia go :lol:
O wtyczkach za dużo Ci nie powiem, ale jeśli to tylko serwa to wystarczą standartowe - ale że silnika nie przewidujesz więc nie powinno być problemu. Podaj na PW adres do wysyłki - na dniach zlutuję Ci go, i wypuszczę 3-4 wyjścia do podłączenia odbiorników, czyli będziesz miał 3-4 wyjścia z 5V i gnd. Kabelki doprowadzające zasilanie zostawię luźne bo nie wiem jaką masz wtyczkę przy akumulatorku.
Coby nie komplikować - zlutuję go na pająka i co nieco unieruchomię hotglutem - termokurczka na całość pozbawi Cię założenia radiatorka.
Na PW podaj adres do wysyłki, oki?

_________________
Amerykanie wydali dziesiątki milionów dolarów na skonstruowanie długopisu dla astronautów..
Rosjanie używają ołówków.

Sławek


Góra
 Zobacz profil Wyślij e-mail

Wyświetl posty nie starsze niż:  Sortuj wg
Utwórz nowy wątek Odpowiedz w wątku  [ Posty: 123 ]  Przejdź na stronę 1, 2, 3, 4, 5 ... 7  Następna strona

Strefa czasowa: UTC + 1


Kto przegląda forum

Użytkownicy przeglądający ten dział: Brak zidentyfikowanych użytkowników i 1 gość


Nie możesz rozpoczynać nowych wątków
Nie możesz odpowiadać w wątkach
Nie możesz edytować swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Skocz do:

61,591,717 Wyświetlone Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Przyjazne użytkownikom polskie wsparcie phpBB3 - phpBB3.PL
