 Tytuł: Radosna twórczość balsowo-sklejkowa
PostNapisane: sobota, 22 stycznia 2011, 23:08
Offline
modelarz
Avatar użytkownika

Dołączył(a): sobota, 3 kwietnia 2010, 19:10
Posty: 1682
Wiek: 47
Lokalizacja: Braniewo
Jako że nie lubię przestojów w pracy i świecącego pustką biurka, postanowiłem zmaterializować moje ostatnie CAD-owe wypociny.
Załącznik:
r1.jpg [ 188.68 KiB | Przeglądane 9825 razy ]

Załącznik:
r2.jpg [ 179.35 KiB | Przeglądane 9825 razy ]

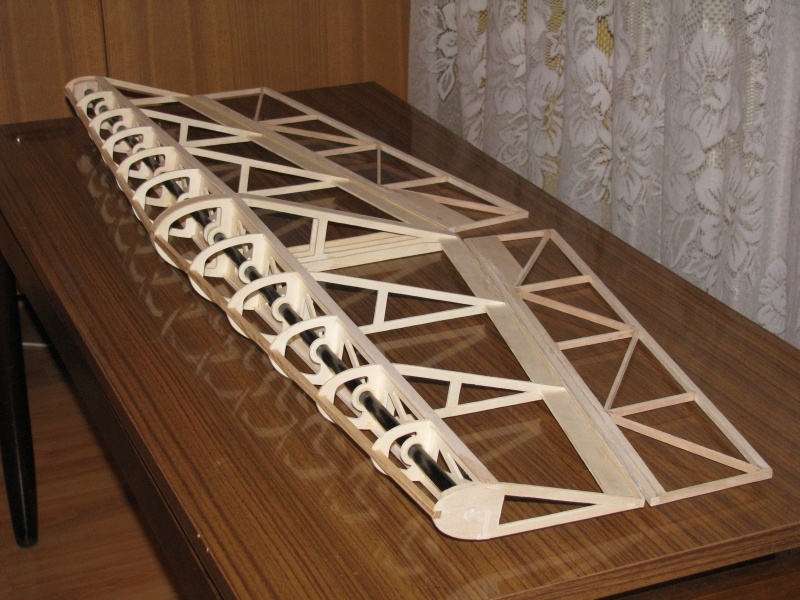

Stwierdziłem że nie zaszkodzi wzmocnić konstrukcji rurką węglową, która przewalała mi się na półce. No i tutaj wylazł babol, ponieważ rurka ma 1000 mm a skrzydło 1016 mm :? Ale jak widać, jakoś z tego wybrnąłem.
Natarcie wykonałem z listewki sosnowej 5x5 mm, żebym nie musiał obchodzić się ze skrzydłem jak z jajkiem. Całość jest bardzo sztywna i waży 210g.
Jutro zabieram się za kadłub.
