 Tytuł: OV 10 Bronco FPV
PostNapisane: piątek, 8 stycznia 2016, 22:49
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 23 marca 2014, 19:43
Posty: 2362
Wiek: 42
Lokalizacja: Sompolno
Witam
Wala mi się po skrzynkach trochę wyposażenia no i wpadłem na pomysł budowy modelu samolotu do FPV
Nośnikiem sprzętu ma być model OV 10 Bronco (bo zawsze m się podobał) o rozpiętości 1400mm
Napędzany ma być 2x Emax XA2212 980KV i dwoma pakietami 2,2Ah 3S 20C
A do tego maił bym zamiar zastosować taki oto kontroler wraz z GPS
http://www.banggood.com/Mini-APM-Pro-Fl ... 82498.html
Ma ktoś z kolegów jakieś doświadczenia w tym temacie ?
Edyta
A może by tak zamiast kontrolera zainstalować tylko OSD
http://www.banggood.com/Tarot-TL300L-OS ... 63807.html
W końcu to tylko do latania w koło komina bo ile można na linku turnigy 9x od domu spokojnie odlecieć . A może właśnie dlatego jednak kontroler z GPS ?
Popzdrawiam

_________________
Addriano1


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: OV 10 Bronco FPV
PostNapisane: piątek, 8 stycznia 2016, 23:14
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Nie wymagałbym za dużo od tej płytki bo to atmega 2560 czyli 8bitów i taktowanie 16MHz. Większa część konkurencji operuje na 32bitach i ma ponad 10x więcej Herców.
Jest sporo opisów o uszkodzonych modelach już po zakupie a także o uszkodzeniach po twardszych przyziemieniach.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: OV 10 Bronco FPV
PostNapisane: piątek, 8 stycznia 2016, 23:14
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2739
Wiek: 56
Lokalizacja: Milanówek
Link z turnigy 9x jest czuły na zakłócenia. Z tym linkiem o FPV zapomnij, szkoda rozbić model ...

_________________
pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: OV 10 Bronco FPV
PostNapisane: piątek, 8 stycznia 2016, 23:17
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 23 marca 2014, 19:43
Posty: 2362
Wiek: 42
Lokalizacja: Sompolno
Hubert
Mówisz o APM czy OSD?

Wysłane z mojego myPhone_INFINITY_II_LTE przy użyciu Tapatalka

_________________
Addriano1


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: OV 10 Bronco FPV
PostNapisane: piątek, 8 stycznia 2016, 23:37
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków

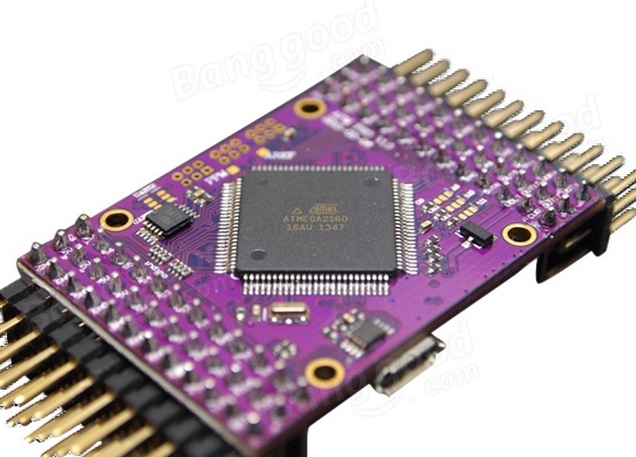

Mówię o miniAPM:
Załącznik:
miniapm.jpg [ 141.3 KiB | Przeglądane 15355 razy ]

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: OV 10 Bronco FPV
PostNapisane: sobota, 9 stycznia 2016, 09:52
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 23 marca 2014, 19:43
Posty: 2362
Wiek: 42
Lokalizacja: Sompolno
Hej
A co byś Hubert proponował co by nie zrujnowało mojego budżetu ?
A może by zastosować ten kontroler ?
viewtopic.php?f=34&t=9075
Mam też jeszcze jakiś GPS więc może obyło by się bez zakupów tylko z tego co mam w skrzynkach .
Tylko nie wiem jak z OSD dla tej płytki
Pozdrawiam

_________________
Addriano1


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: OV 10 Bronco FPV
PostNapisane: sobota, 9 stycznia 2016, 14:12
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Zawsze zalecam dobór sprzętu do potrzeb, a nie na odwrót, czyli znalezienie sprzętu i dopiero korzystanie z tego co ma (lub nie ma).

Wybór kontrolera powinien zależeć od tego co chcesz żeby on umiał zrobić, czy ewentualnie planujesz rozbudowę i jak bardzo lubisz grzebać czyli czy chcesz produkt dla ludu -wyciągasz z pudełka i działa czy możesz poświęcić czas na czytanie, zmienianie ustawień, czytanie, zmienianie ustawień, czytanie, zmienianie ustawień, czytanie,.... :mrgreen: :mrgreen:

Im więcej będziesz wiedział po co Ci on tym lepiej da się go dobrać. Są kontrolery, które tylko stabilizują maszynę w locie, a są też rozwiązania, które zmieniają samolot w autonomiczny pojazd. Oczywiście różnice w cenach też są kolosalne.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: OV 10 Bronco FPV
PostNapisane: sobota, 9 stycznia 2016, 15:55
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 23 marca 2014, 19:43
Posty: 2362
Wiek: 42
Lokalizacja: Sompolno
Hej
Hubert ja bym chciał żeby w razie utraty zasięgu z nadajnika wykonywał RTH i obsługiwał jakieś OSD ;) i to w zasadzie wszystko.
I tak sobie myślę że ten kontroler Crius AIO da sobie radę. Ale oczywiście mogę się mylić
Ot tyle.
Pozdrawiam

_________________
Addriano1


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: OV 10 Bronco FPV
PostNapisane: sobota, 9 stycznia 2016, 22:39
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Płytka Crius AIO obsługuje:
- multiwii a to z kolei ma tryb Fixed Wing
- megapirateNG ale co ciekawsze ArduPlaneNG i to jest godne uwagi

Bez problemu obsłuży GPS a resztę ma na płytce, na czujnik ciśnienia trzeba dać gąbkę. Opis i przepis jak wgrać ArduPlaneNG: http://www.rcgroups.com/forums/showthread.php?t=1777474

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: OV 10 Bronco FPV
PostNapisane: niedziela, 10 stycznia 2016, 10:22
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 23 marca 2014, 19:43
Posty: 2362
Wiek: 42
Lokalizacja: Sompolno
Hej
No to znów zaczynam rycie internetow.
Zobaczymy co z tego wyjdzie.
Pozdrawiam

Wysłane z mojego myPhone_INFINITY_II_LTE przy użyciu Tapatalka

_________________
Addriano1


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: OV 10 Bronco FPV
PostNapisane: niedziela, 10 stycznia 2016, 12:52
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
No to masz chyba wszystko co potrzebne?
- Crius AIO Pro
- GPS: Crius NEO-6m GPS
- OSD: MinimOSD
- Czujnik prądu: Flytron lub RCTimer 50A / 90A im więcej ma A tym jest mniej dokładny

Oprócz czujnika prądu, bo i jeszcze można BT podpiąć żeby sobie z telefoniku klikać :D

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: OV 10 Bronco FPV
PostNapisane: niedziela, 10 stycznia 2016, 13:34
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 23 marca 2014, 19:43
Posty: 2362
Wiek: 42
Lokalizacja: Sompolno
Hej
Szlag jasny mnie trafia a tą płytką AIO
Na początek mam problem ze sterownikami system widzi to jako FT232R USB UART
Podczas gdy podłączony APM v2.8 widziany jest w systemie jako Arduino Mega 2560 (com4) i działa bez zarzutu
Brak połączenia z płytką skutkuje brakiem możliwości zrobienia flash'a
No szlag mnie trafi :evil:
Edyta
Udało mi się w końcu zainstalować właściwe sterowniki i teraz mam dostępny port o nazwie com6

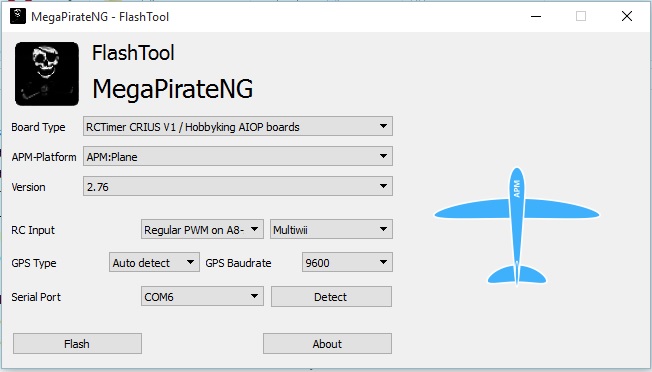

Udało mi się też przy użyciu takiego narzędzia :
Załącznik:
FLASH.jpg [ 50.11 KiB | Przeglądane 15209 razy ]

Wykonać flash płytki do ustawień jakie widać na obrazku
W dalszym ciągu nie mam komunikacji między Mission Planner 1.3.34
Port com6 jest widoczny ale nie mogę ustanowić połączenia

Edtya 2:
Obecnie soft jak na obrazku :
Załącznik:
FLASH1.jpg [ 282.1 KiB | Przeglądane 15196 razy ]

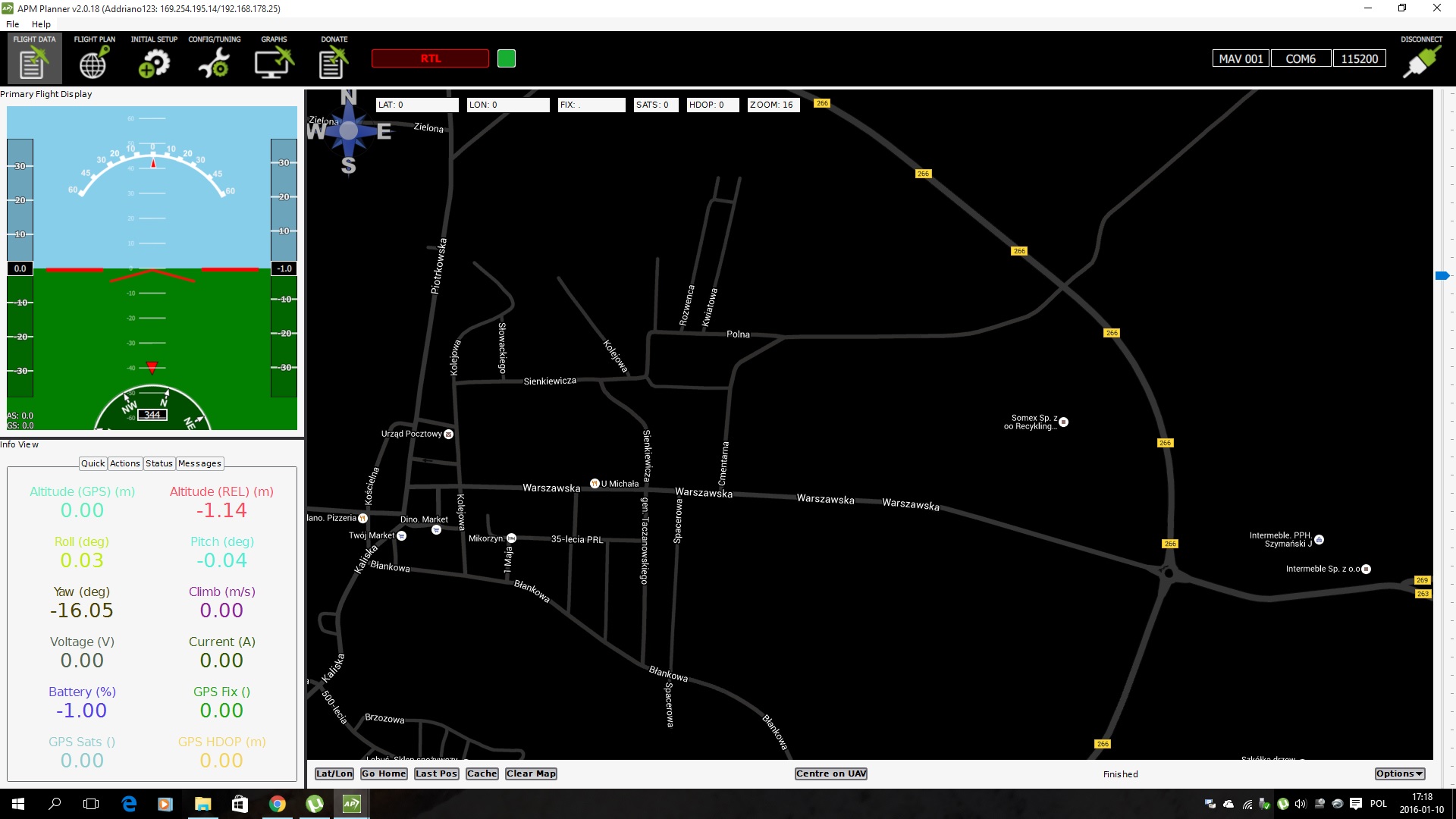

Udało mi się też uzyskać stabilne połączenie i edycję wszystkich parametrów w programie APM Planner 2.0
Załącznik:
apm planer.jpg
apm planer.jpg [ 254.41 KiB | Przeglądane 15196 razy ]

Więc można by to uznać za mały sukces
Teraz spróbuję zająć się uruchomieniem takiego GPS'a
http://www.banggood.com/GY-NEO6MV2-Flig ... 15384.html
Zobaczymy co z tego wyjdzie akurat takiego mam wolnego w skrzynkach "na stanie"
Tyle dla potomnych ;)
Idę walczyć dalej

Edyta 3:
Przespałem się z.... problemem :P
I postanowiłem jednak zakupić :(
http://rc-fpv.pl/viewtopic.php?t=19771
I co tam jeszcze do tego potrzebne
Bo tak jak napisał Andrzej zmiana linku RC i tak mnie nie ominie
No to teraz niecierpliwie czekam na dużą paczkę :D
Pozdrawiam

_________________
Addriano1


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: OV 10 Bronco FPV
PostNapisane: wtorek, 12 stycznia 2016, 20:30
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 23 marca 2014, 19:43
Posty: 2362
Wiek: 42
Lokalizacja: Sompolno
Hej
No i stało się zamówione latadło zawitało dzisiaj do mojego domu

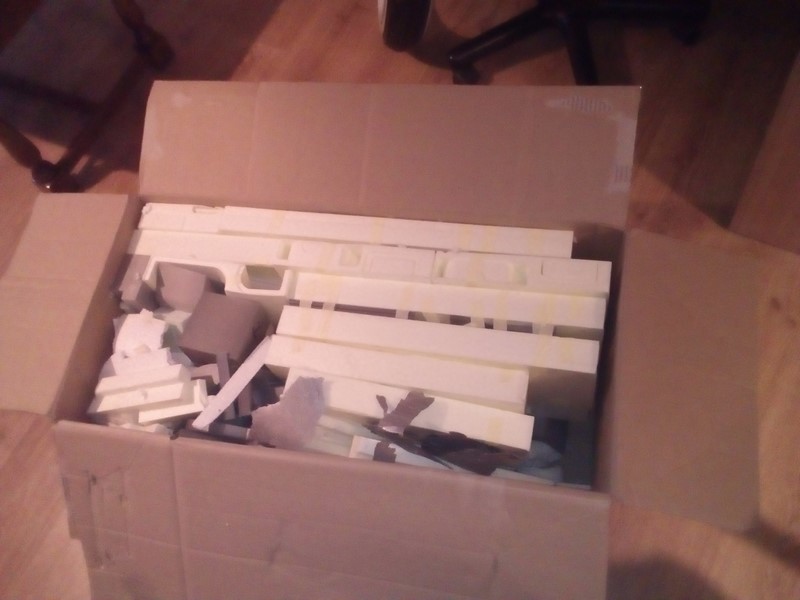

Ogromna paczka :
Załącznik:
IMG_20160112_085910 (Kopiowanie).jpg
IMG_20160112_085910 (Kopiowanie).jpg [ 73.28 KiB | Przeglądane 15121 razy ]

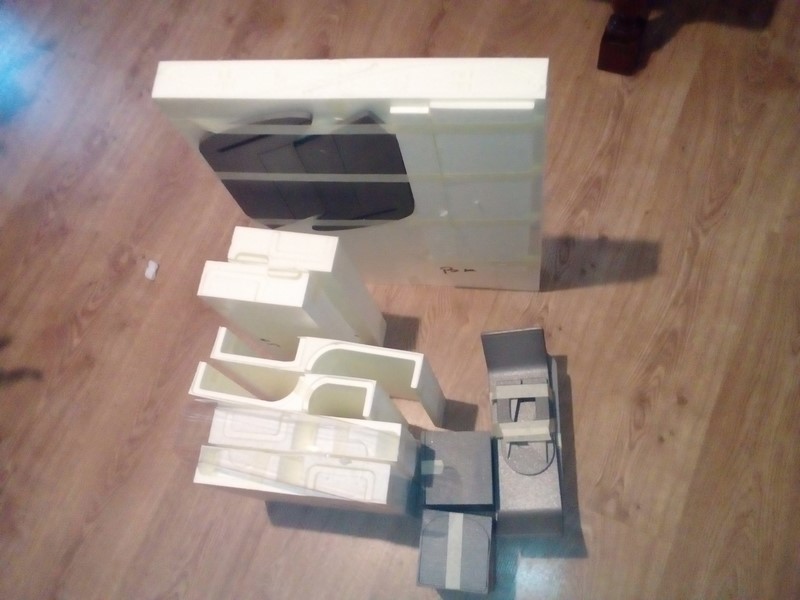

A w paczce :
Załącznik:
IMG_20160112_093757 (Kopiowanie).jpg
IMG_20160112_093757 (Kopiowanie).jpg [ 86.7 KiB | Przeglądane 15121 razy ]

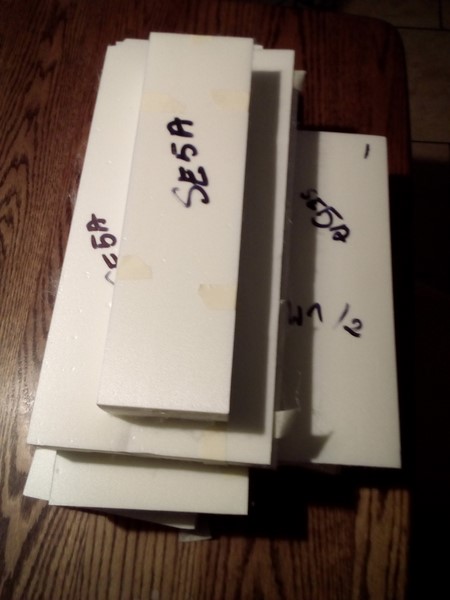

Załącznik:
IMG_20160112_094019 (Kopiowanie).jpg
IMG_20160112_094019 (Kopiowanie).jpg [ 51.75 KiB | Przeglądane 15121 razy ]

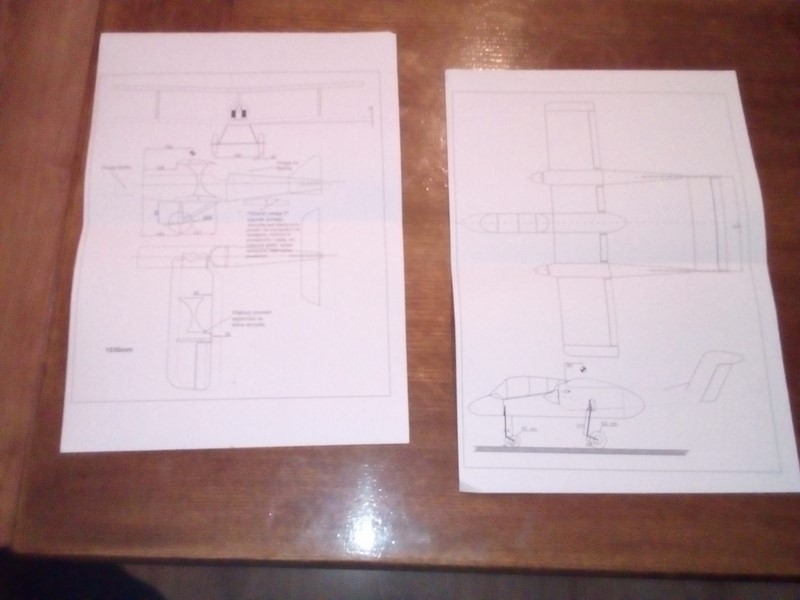

Załącznik:
IMG_20160112_094114 (Kopiowanie).jpg
IMG_20160112_094114 (Kopiowanie).jpg [ 72.64 KiB | Przeglądane 15121 razy ]

I teraz tak
Świetna jakość cięcia jestem naprawdę miło zaskoczony
Wszystko pasuje do siebie i wygląda dobrze
Niestety wielki minus za "instrukcję" Jest to jak widać kawałek poglądowego rysunku ze skąpymi danymi.
Pewnie że ja sobie poradzę tak czy inaczej, ale początkującym stanowczo odradzam.
To już chyba lepiej na początek zakupić jakieś ESA :D Jak by ktoś chciał
No nic zacznę od kopania w internetach w poszukiwaniu jakiejś relacji .
A jak nie będę tworzył sam
Aha jak widać na fotkach rozmiar pudła zdeterminowany był pojawieniem się tam jeszcze innego modelu ale o tym już w innym wątku :D
Pozdrawiam

_________________
Addriano1


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: OV 10 Bronco FPV
PostNapisane: wtorek, 12 stycznia 2016, 20:55
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
To z tego da się poskładać samolot??

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: OV 10 Bronco FPV
PostNapisane: wtorek, 12 stycznia 2016, 20:58
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 23 marca 2014, 19:43
Posty: 2362
Wiek: 42
Lokalizacja: Sompolno
I to tak brzydki że aż ładny :D
Edyta :

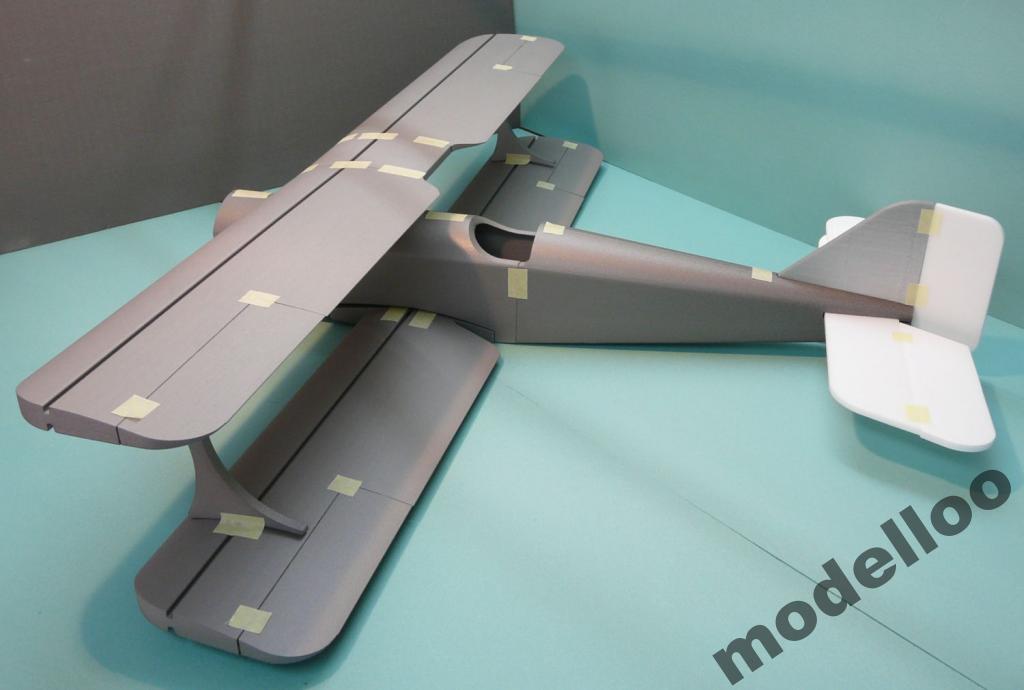

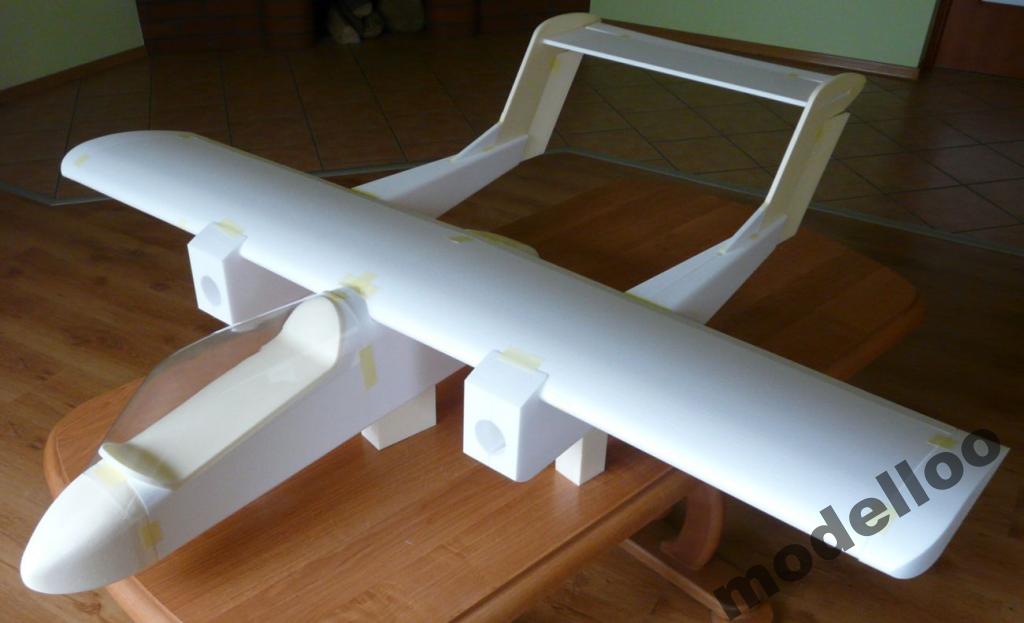

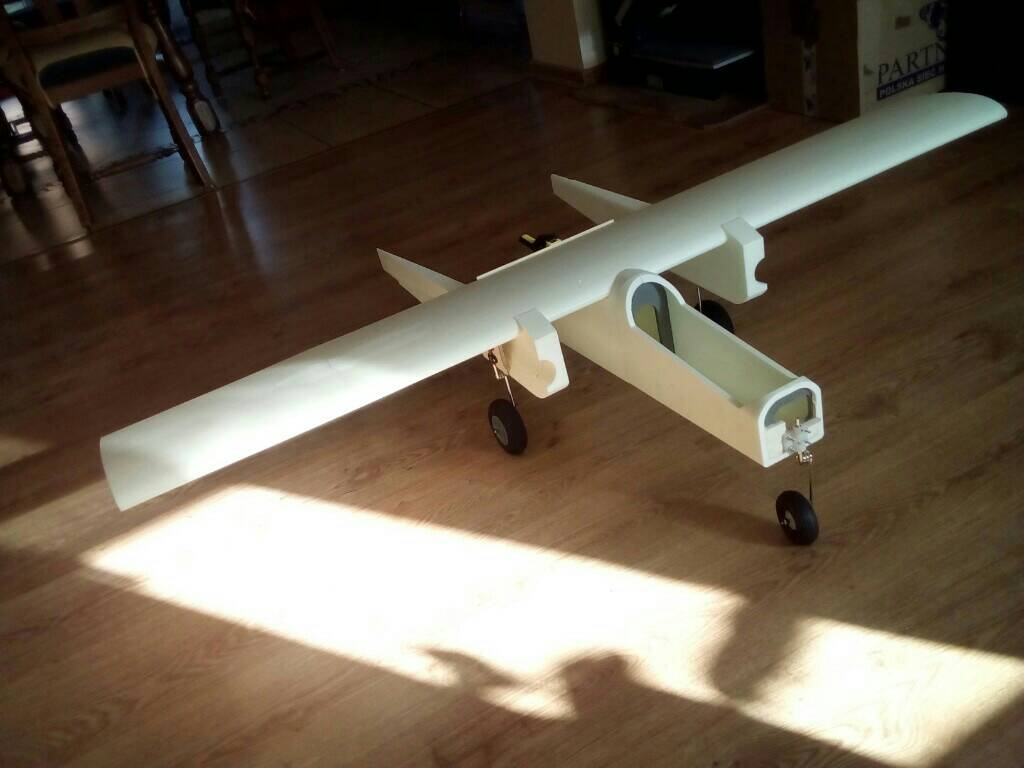

O proszę :D
Załącznik:
5904339530_1 (1).jpg
5904339530_1 (1).jpg [ 51.54 KiB | Przeglądane 15107 razy ]

A to en drugi brzydal :P
Załącznik:
5906131462.jpg [ 47.22 KiB | Przeglądane 15107 razy ]

_________________
Addriano1


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: OV 10 Bronco FPV
PostNapisane: wtorek, 12 stycznia 2016, 21:35
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2739
Wiek: 56
Lokalizacja: Milanówek
Addriano1 napisał(a):
...
Bo tak jak napisał Andrzej zmiana linku RC i tak mnie nie ominie ...

Słuszna decyzja, dobry wybór :)

_________________
pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: OV 10 Bronco FPV
PostNapisane: czwartek, 14 stycznia 2016, 15:32
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 15 stycznia 2014, 17:39
Posty: 493
Wiek: 45
Lokalizacja: Konin
Off top za zgodą autora wątku.

A ja tam panie mówię Wam, że z tym fpv to jest jak z polskim kinem.

Taki pilot proszę pana to wystartuje, leci, leci, leci, spojrzy w prawo spojrzy w lewo, nic proszę pana dłużyzna aż jak na to patrzę to chce mi się wyjść proszę pana z kina i wychodzę.

:twisted:

_________________
Roman.

Nie bój się spróbować czegoś nowego. Amatorzy zbudowali Arkę, profesjonaliści Titanica.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: OV 10 Bronco FPV
PostNapisane: czwartek, 14 stycznia 2016, 17:13
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 5 czerwca 2013, 17:02
Posty: 1518
Wiek: 67
Lokalizacja: Bestwinka
Nie ma sprawy, możesz wyjść. Tylko nie wracaj tu, żeby żeby powiedzieć raz jeszcze, że tu już Cię nie ma ;) :D .

_________________
Pozdrawiam
Marek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: OV 10 Bronco FPV
PostNapisane: czwartek, 14 stycznia 2016, 18:46
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3493
Wiek: 33
Lokalizacja: Warszawa
Roman, że niby fpv jest takie "wszędzie" i popularne? Bo jeśli tak to widać, że ktoś tu nie lata FPV :)


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: OV 10 Bronco FPV
PostNapisane: wtorek, 2 lutego 2016, 20:54
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 23 marca 2014, 19:43
Posty: 2362
Wiek: 42
Lokalizacja: Sompolno
Hej
Kilka pytań do ....

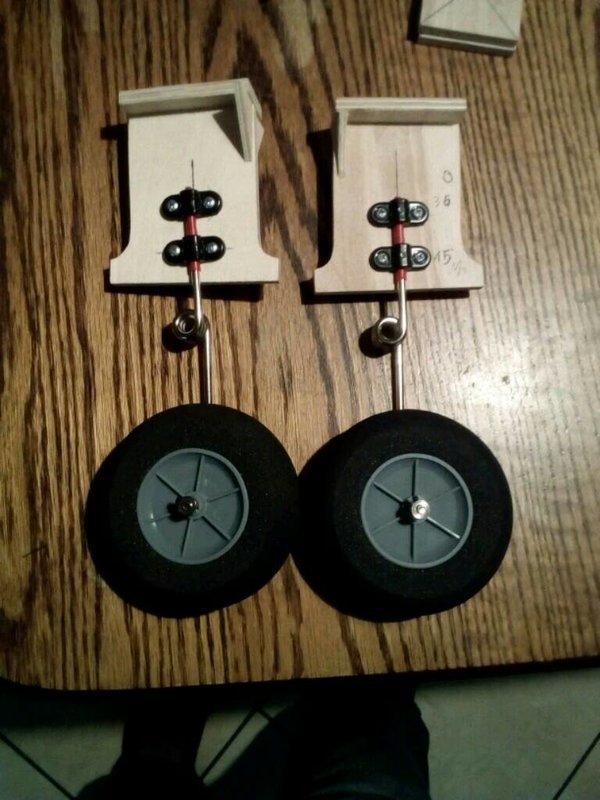

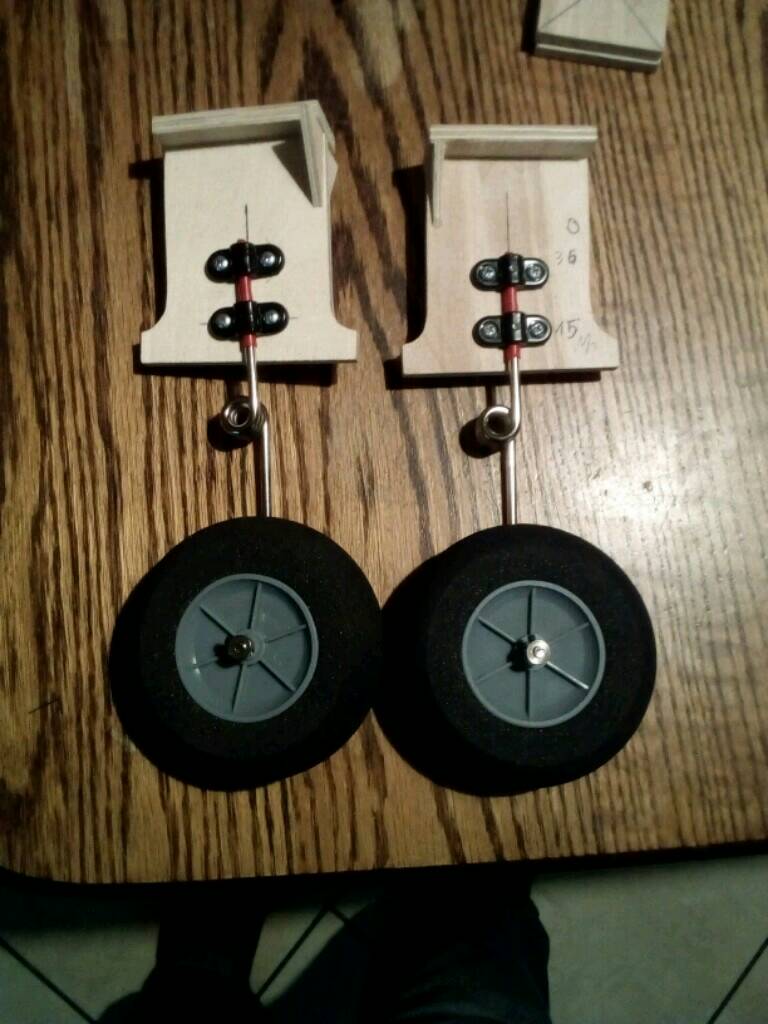

Ponieważ ma to być mój pierwszy model ze sterowanym kółkiem dziobowym, może macie jakieś sprawdzone patenty na wykonanie takiego podwozia ?
Druga sprawa jaka mnie dręczy to jakiego serwa użyć ? Myślę że spokojnie wystarczy zwykłe standardowe serwo plus dwie sprężyny w systemie pull pull. Ale mogę się mylić
Na lotkach planuję zastosowanie dwóch HS-81. Nie mam pomysłu na realizację napędu steru wysokości i sterów kierunku . Może coś podpowiecie? ;)
Musiał bym też z grubsza poważyć elementy wyposażenia co by ustalić przybliżoną wagę modelu. A przyda mi się to wymyślenia jakiegoś sensownego podwozia głównego.
Zamówiłem koła o średnicy 70mm co prawda "producent" modelu zaleca koła w wymiarze 60mm ale wydaje mi się że im większe tym lepsze ;)
Z racji wykonywanego zawodu :P mam sporo drutu fi2,4mm nierdzewnego zastanawiam się czy nie był by przypadkiem dobry na podwozie ?
Tyle luźnych przemyśleń mam nadzieję że niedługo pojawi się tu mniej dywagacji a więcej zdjęć ;)
Pozdrawiam

_________________
Addriano1


Góra
 Zobacz profil Wyślij e-mail

Wyświetl posty nie starsze niż:  Sortuj wg
Utwórz nowy wątek Odpowiedz w wątku  [ Posty: 73 ]  Przejdź na stronę 1, 2, 3, 4  Następna strona

Strefa czasowa: UTC + 1


Kto przegląda forum

Użytkownicy przeglądający ten dział: Brak zidentyfikowanych użytkowników i 1 gość


Nie możesz rozpoczynać nowych wątków
Nie możesz odpowiadać w wątkach
Nie możesz edytować swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Skocz do:

77,163,135 Wyświetlone Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Przyjazne użytkownikom polskie wsparcie phpBB3 - phpBB3.PL
