 Tytuł: Ładowarka ECO6-10 - podłączenie do PC.
PostNapisane: niedziela, 16 stycznia 2011, 19:59
Offline
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3602
Wiek: 36
Lokalizacja: Warszawa
Czołem!

Jestem szczęśliwym posiadaczem ładowarki ECO6-10 z HK (http://www.hobbyking.com/hobbyking/stor ... duct=12105). O tej ładowarce wspomniałem w tym temacie: viewtopic.php?f=67&t=1481

Mam pytanie do potencjalnych posiadaczy podobnych budżetowych ładowarek lub znawców tematu. Owa ładowarka posiada złącze miniUSB wersja B. Chciałbym ją podłączyć do komputera za pomocą odpowiedniego kabelka. Niestety po podłączeniu jej do komputera (Windows 7) nie następuje nawet charakterystyczny sygnał podłączenia urządzenia do portu USB. Zastanawiam się czym to może być spowodowane i jak ewentualnie poradzić sobie z tym problemem.

Doczytałem na rcgroups, że można do odczytania danych z ładowarki użyć aplikacji o nazwie LogView. No ale żeby coś odczytać, połączenie musi działać - i tu jest problem.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ładowarka ECO6-10 - podłączenie do PC.
PostNapisane: niedziela, 16 stycznia 2011, 20:07
Offline
Moderator
Avatar użytkownika

Dołączył(a): poniedziałek, 22 marca 2010, 09:07
Posty: 1705
Wiek: 57
Lokalizacja: Tarnowskie Góry
Owoż mam oną ładowaczkę od paru dni, zresztą dzięki Twojej opinii Szymon.
Jak narazie dorobiłem do niej sondę temperatury na LM35 i działa.
No i teraz po Twoim poście postanowiłem ją podpiąc do kompa z XP, z Win7 zrobie próbę poźniej.
Mam komunikat o nie rozpoznanym urządzeniu USB, więc kwestia drivera się kłania i oczywiście oprogramowania.

_________________
..:: Modelarstwo to nie kółko różańcowe - tu trzeba myśleć ::..
Najnowsze nowości u mnie : http://www.motylasty.blogspot.com , no i oczywiście -http://www.motylasty.pl


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ładowarka ECO6-10 - podłączenie do PC.
PostNapisane: niedziela, 16 stycznia 2011, 20:42
Offline
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3602
Wiek: 36
Lokalizacja: Warszawa
Oj dobrze Ci, u Ciebie pod XP przynajmniej nie rozpoznaje, a u mnie nawet nie beknie, że wykryto jakieś nowe urządzenie. Problem zdaje się być rozwiązany na stronie 02 instrukcji, a konkretnie w punkcie oznaczonym jako **.

:(


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ładowarka ECO6-10 - podłączenie do PC.
PostNapisane: niedziela, 6 marca 2011, 20:35
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 2 czerwca 2010, 19:44
Posty: 21
Wiek: 56
Lokalizacja: Rybnik
strejla_u napisał(a):
Oj dobrze Ci, u Ciebie pod XP przynajmniej nie rozpoznaje, a u mnie nawet nie beknie, że wykryto jakieś nowe urządzenie. Problem zdaje się być rozwiązany na stronie 02 instrukcji, a konkretnie w punkcie oznaczonym jako **.

:(



To nie jest rozwiązanie problemu, Twoim problemem jest skopany XP.

_________________
Pozdrawiam Wiesiek
http://rcrybnik.za.pl


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ładowarka ECO6-10 - podłączenie do PC.
PostNapisane: niedziela, 6 marca 2011, 22:17
Offline
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3602
Wiek: 36
Lokalizacja: Warszawa
Wiesiek, u Ciebie działa? Sprawdzałem na dwóch komputerach z win7 oraz XP i na każdym to samo.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ładowarka ECO6-10 - podłączenie do PC.
PostNapisane: poniedziałek, 7 marca 2011, 11:11
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 2 czerwca 2010, 19:44
Posty: 21
Wiek: 56
Lokalizacja: Rybnik
strejla_u napisał(a):
Wiesiek, u Ciebie działa? Sprawdzałem na dwóch komputerach z win7 oraz XP i na każdym to samo.



Jeszcze nie sprawdzałem ale postaram się jak najszybciej, ściągnąłem kilka softów do ładowarek to się popróbuje.
Dam znać czy u mnie to działa.
Moja wypowiedź na temat XP była podyktowana wypowiedzią Motylastego, bo jemu działa.

_________________
Pozdrawiam Wiesiek
http://rcrybnik.za.pl


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ładowarka ECO6-10 - podłączenie do PC.
PostNapisane: poniedziałek, 7 marca 2011, 18:22
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 2 czerwca 2010, 19:44
Posty: 21
Wiek: 56
Lokalizacja: Rybnik
No i sprawdzone, niestety ładowarka nie komunikuje się z kompem.
Soft Bantama wraz z sterownikami wgrany i nic.
A teraz ciekawostka jeżeli ładowarka jest włączona komp nic nie wykrywa na USB, natomiast kiedy jest wyłączona wykrywa nieznane urządzenie USB.
Coś czuję że to nie jest pełny produkt.

_________________
Pozdrawiam Wiesiek
http://rcrybnik.za.pl


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ładowarka ECO6-10 - podłączenie do PC.
PostNapisane: wtorek, 8 marca 2011, 16:05
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 2 czerwca 2010, 19:44
Posty: 21
Wiek: 56
Lokalizacja: Rybnik
No i wszystko się wyjaśniło
http://forum.rcdesign.ru/f88/thread206168.html
Kabelek zakupiony jak dojdzie będą ponowne testy.

_________________
Pozdrawiam Wiesiek
http://rcrybnik.za.pl


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ładowarka ECO6-10 - podłączenie do PC.
PostNapisane: piątek, 25 marca 2011, 22:32
Offline
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3602
Wiek: 36
Lokalizacja: Warszawa
Wieśku, doszedł może kabelek? Działałeś coś w tą stronę? Bo jeśli się faktycznie da - zaraz zamawiam sztukę.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ładowarka ECO6-10 - podłączenie do PC.
PostNapisane: sobota, 26 marca 2011, 15:19
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 2 czerwca 2010, 19:44
Posty: 21
Wiek: 56
Lokalizacja: Rybnik
No niestety po długich oczekiwaniach facet z hurtowni GSM wysłał odpowiednik ori kabla i na nim nie ma łączności ładowarki z PC.
Postaram się zakupić ori i wtedy zdam relację.

_________________
Pozdrawiam Wiesiek
http://rcrybnik.za.pl


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ładowarka ECO6-10 - podłączenie do PC.
PostNapisane: środa, 6 kwietnia 2011, 17:03
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 2 czerwca 2010, 19:44
Posty: 21
Wiek: 56
Lokalizacja: Rybnik
No i Panowie kabelek doszedł http://www.hobbyking.com/hobbyking/stor ... oduct=9043
zrobiłem go tak jak pisze tu http://forum.rcdesign.ru/f88/thread206168.html
I oto efekt
Obrazek

Obrazek

Obrazek

_________________
Pozdrawiam Wiesiek
http://rcrybnik.za.pl


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ładowarka ECO6-10 - podłączenie do PC.
PostNapisane: środa, 6 kwietnia 2011, 17:59
Offline
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3602
Wiek: 36
Lokalizacja: Warszawa
No to bardzo fajnie że działa! Też zakupię kiedyś ten kabelek. Dzięki za rozpoznanie sprawy bojem ;)


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ładowarka ECO6-10 - podłączenie do PC.
PostNapisane: sobota, 9 kwietnia 2011, 21:58
Offline
modelarz

Dołączył(a): niedziela, 21 marca 2010, 21:00
Posty: 1541
Wiek: 69
Lokalizacja: Katowice
no bo dla was kabelek to wszystko jedno co wsadzic byle wtyczki pasowały cieszcie się ze Atmegi nie uwaliliście przecież tam jest transmisja TTL

_________________
Pozdrawiam wszystkich radośnie zakręconych ...


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ładowarka ECO6-10 - podłączenie do PC.
PostNapisane: sobota, 9 kwietnia 2011, 22:01
Offline
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3602
Wiek: 36
Lokalizacja: Warszawa
Raczej te kabelki mają wbudowanego Max232. Szkoda trochę, że dopiero po 4 miesiącach dałeś znać w temacie. Poza tym. złącze w ładowarce jest opisane jako USB, więc nie wiem w czym widzisz przestępstwo. No chyba że masz w zwyczaju najpierw rozebrać urządzenie a dopiero później próbować.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ładowarka ECO6-10 - podłączenie do PC.
PostNapisane: niedziela, 10 kwietnia 2011, 00:02
Offline
modelarz

Dołączył(a): niedziela, 21 marca 2010, 21:00
Posty: 1541
Wiek: 69
Lokalizacja: Katowice
nie muszę rozbierać mam woltomierz a ostatnio mało bywam na forum . MAX 232 nie jest do USB

_________________
Pozdrawiam wszystkich radośnie zakręconych ...


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ładowarka ECO6-10 - podłączenie do PC.
PostNapisane: niedziela, 10 kwietnia 2011, 12:55
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 2 czerwca 2010, 19:44
Posty: 21
Wiek: 56
Lokalizacja: Rybnik
Kabel to USB-UART na chipie Silicon Laboratories CP 210x.
Tylko na tym chipie komunikuje się soft na PC inne nie gadają z oprogramowaniem.
Max 232 to na port RS

_________________
Pozdrawiam Wiesiek
http://rcrybnik.za.pl


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ładowarka ECO6-10 - podłączenie do PC.
PostNapisane: poniedziałek, 22 maja 2017, 21:12
Offline
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3602
Wiek: 36
Lokalizacja: Warszawa
Jakby co, to udało się. Wszystko dzięki potrzebie chwili.

Bierzemy zwykły kabelek zakończony z jednej strony wtyczką miniUSB. Nie ważna jaki wtyk jest po drugiej stronie kabelka, bo i tak go ucinamy. Zależy nam tylko na przewodzie zakończonym z jednej strony mini usb, a z drugiej strony niczym.
Zdejmujemy izolację przewodu z obciętego końca tak, żeby dostać się do kolorowych żył. Ponieważ kabelki USB są jakkolwiek ustandaryzowane, to kolorki w różnych kabelkach powinny być takie same.
Z kabelka będziemy potrzebowali dwie żyły, tj. te, na których z ładowarki wydostaje się UART TX i GND. TX Uart jest na zielonym przewodzie, a GND/masa na UWAGA czerwonym (chińczyk to tak po rusku zaprojektował). Na tych dwóch żyłach zarabiamy sobie wtyki typu goldpin, lub przylutowujemy bezpośrednio do interfejsu USB/UART. Obecnie chyba każdy modelarz/kombinator ma taki kabelek w domu, a jak nie to koszt interfejsu UART/USB to kilkanaście PLNów na allegro.
Jak już mamy interfejs UART/USB zainstalowany w systemie i w managerze urządzeń widoczny jako port COMx to prawie jesteśmy w domu. Podłączamy zielony kabelek do wejścia RX interfejsu (UWAGA, niektóre, w tym mój, interfejsy USB/UART mają odwrotnie oznaczone złącza RX i TX, więc jeśli poniższe Wam nie zadziała, a nie jesteście pewni waszego interfejsu, w pierwszej kolejności przełożyłbym zielony kabelek do złącza TX interfejsu; na poniższym zdjęciu jest przedstawiona sytuacja z błędnie opisanymi pinami na module), a czerwony do GND na intefejsie. Wtykamy wtyk miniUSB do ładowarki.

Załącznik:
eco6-10.png [ 647.12 KiB | Przeglądane 21852 razy ]


Na komputrze instalujemy program LogView (ja pobrałem ze strony producenta http://www.logview.info/forum/index.php?resources/ wersję LogView V2).
Z nietypowych rzeczy związanych z instalacją, podczas instalacji wybieramy model ładowarki, w naszym przypadku jest to e-station BC6-10 (jako że właśnie ładowarki e-station bc6-10 i turnigy ECO6-10 to klony).
Wybieramy również port COM (później można go naturalnie zmienić gdzieś... ). Po zainstalowaniu włączamy program i uruchamiamy ładowarkę.

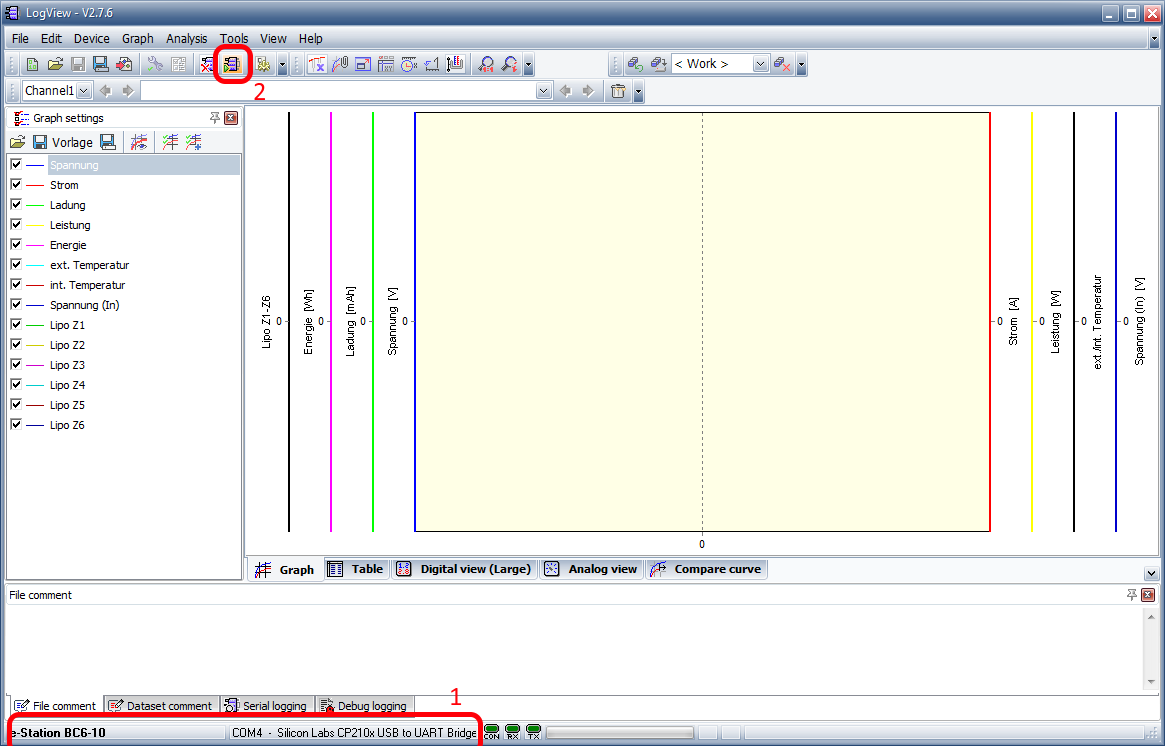

Powinniśmy zobaczyć coś podobnego do poniższego obrazka:
Załącznik:
logview1.png [ 55.09 KiB | Przeglądane 21852 razy ]

1. powinniśmy widzieć wybraną ładowarkę i interfejs - nazwę i port COMx, pod którym się zainstalował. Jak widzimy to dobrze i naciskamy przycisk 2 - program skomunikuje się z ładowarką i zacznie odbierać od niej dane. Jak nie widzimy to też naciskamy przycisk 2 - wyskoczy okienko w którym będziemy mogli wybrać model ładowarki i port COMx.

Włączamy jakiś program w łądowarce, ja do testów włączyłem rozładowanie lipola z nadajnika RC.

Powinniśmy zobaczyć coś jak niżej:
Załącznik:
logview2.png [ 78.97 KiB | Przeglądane 21852 razy ]


Diody w ramce 3. CON się świeci, a RX miga, równolegle zaczynają się rysować wykresy w ramce 4.
Jakby komuś przeszkadzał nadmiar danych na wykresie, to można sobie go ograniczyć zaznaczając odpowiednie pola w ramce 5 (po niemiecku ale nie trudno się domyślić o co chodzi).

Poniżej wykres z kilkunastu minut rozładowania pakietu.
Załącznik:
logview3.png [ 79.15 KiB | Przeglądane 21852 razy ]


Czerwony to prąd rozładowania - stały 2A.
Żółty to moc pobierana z pakietu. Przy stałym prądzie rozładowania moc spada, bo spada napięcie.
Zielony to ilość wyciągniętych mAh z pakietu,
Fioletowy to energia pobrana z pakietu wyrażona w Wh (porywa się z zielonym).
Pozostałe to napięcia na poszczególnych celach pakietu.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ładowarka ECO6-10 - podłączenie do PC.
PostNapisane: poniedziałek, 22 maja 2017, 22:19
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2807
Wiek: 59
Lokalizacja: Milanówek
A ja jakoś nie mogłem się dogadać z tym programem i pobrałem inny ; eSTATION
Ładowanie ogniwa li-ion - 2A
Załącznik:
li-ion.jpg [ 22.55 KiB | Przeglądane 21833 razy ]

Rozlwdowanie 5A
Załącznik:
rozładowanie.jpg [ 16.92 KiB | Przeglądane 21833 razy ]

Jakoś nie mogłem ustawić niższego niż 3V napięcia końcowego ogniwa ; od 4,2 do 3V 1630mA i po chwili przerwy napięcie podniosło się.
edycja
po 30 minutach ogniwo miało 3,62V bez obciążenia i 3,30V pod obciążeniem 2A
