Fajne. Co to?

Wysłane z mojego M2012K11AG przy użyciu Tapatalka

Kadłubek

Wysłane z mojego Redmi Note 9 Pro przy użyciu Tapatalka

Hehe, no tak.

Wysłane z mojego M2012K11AG przy użyciu Tapatalka

A co?
Byś chciał żebym się tu rozpisywał co?
Że to mój projekt, że narysowany w niedzielę do kawki przed śniadaniem, że ma być funfly, że meter rozpiętości i że pewnie kolejny którego nie skończę? Tego byś chciał?
Otóż nic z tego

Wysłane z mojego Redmi Note 9 Pro przy użyciu Tapatalka

No cóż, szkoda... No bo chętnie by się tego dowiedział. Ale nie to nie.

Wysłane z mojego M2012K11AG przy użyciu Tapatalka

A może jednak ....

Namówiłeś mnie

Wysłane z mojego Redmi Note 9 Pro przy użyciu Tapatalka

Też się z największą uwagą i zaciekawieniem temu Kadłubek przyglądam.

Adrian nie wiem na jakiej jesteś diecie, ale szybko ją zmień.
Kadłubek to był Wincenty i zajmował się kroniką, a nie samolotami.
Do tego zupełnie nie przypominał tego Twojego, bo wyglądał tak

Więc proszę nie wprowadzać kolegów w błąd i pisz zgodnie z prawdą jak jest, bo wiesz...
Dostaniesz bana na tak długo, aż pewien Jarek od kota nie powie przepraszam

Wojtek jesteś mi winien czyszczenie monitora

Wysłane z mojego Redmi Note 9 Pro przy użyciu Tapatalka

Sie załatwi. Powiedz tylko gdzie i kiedy. Tylko pamiętaj, że nie mam kierowcy i gdzieś będę musiał przekimać

Żaden problem dane wrażliwe na PW

Wysłane z mojego Redmi Note 9 Pro przy użyciu Tapatalka

Wincenty otrzymał skrzydełka
Pierwsza przymiarka.
Ale o Wincentym będzie złożony nowy wątek w odpowiednim miejscu

Wysłane z mojego Redmi Note 9 Pro przy użyciu Tapatalka

Nastąpiła mała aktualizacja maszyny.
Ploter otrzymał nowe źródło laserowe.
40W.
Teraz cięcie sklejki 3mm to przyjemność.
Tak to wygląda

Wysłane z mojego Redmi Note 9 Pro przy użyciu Tapatalka

Skąd i za ile takie cudeńko?

Bez kozery powiem pińcet
Z takiego ekspresa Ali

Wysłane z mojego Redmi Note 9 Pro przy użyciu Tapatalka

Ej no bez takich... chyba za sam laser

No tak

Wysłane z mojego Redmi Note 9 Pro przy użyciu Tapatalka

To pochwal się jeszcze jak przyjemne są parametry cięcia

Sklejka brzozowa 3mm
3 przejścia z prędkością 350mm/min
Z nadmuchem daje ładne czyste cięcie bez zbędnego zwęglenia krawędzi.
Ponieważ laser jest stało ogniskowy
A regulacja wysokości osią Z dość uciążliwa.
Dorobiłem sobie mocowanie z regulacją na śrubie.
Jutro muszę dokupić sobie śrubę M6
Wygląda tak

Wysłane z mojego Redmi Note 9 Pro przy użyciu Tapatalka

To trochę jestem rozczarowany. Sądziłem, że przy tej mocy pójdzie to sporo szybciej.
Też myślałem o podobnej głowicy, ale chyba jednak pozostanę przy frezach.

Poza tym, śledzę Twoje konstrukcje i to co na nich wykonujesz i muszę przyznać, że podoba mi się .

Ja też ,tanimi niebieskimi laserami . Wraz ze wzrostem mocy rośnie przekrój
wiązki laserowej .Tego się nie da skupić prostymi soczewkami ,potrzebna
wstępna korekcja soczewkami cylindrycznymi lub pryzmatami.
Takie lasery są ale za inne pieniądze.
Inna sprawa to faktyczna moc lasera .Mam miernik i w moich niebieskich laserach to jest poniżej
połowy deklarowanej przez producenta.
Podpisuję się pod ostatnim zdaniem napisanym przez Marka.

Hej hej
Poprawiłem wydajność cięcia.
W pierwszej kolejności wymieniłem przewody zasilające laser z tych cienkich na te grube.
Po drugie wjechał stół do cięcia.
Pierwotnie był on półką drucianą z liroja.
Okazuje się że świetnie sprawdza się w roli stołu. I kosztuje około 50 PLN
Aktualnie ta sama sklejka 3mm tnę z prędkością 180mm/min jednym przejściem.
Zapraszam do galerii

Wysłane z mojego Redmi Note 9 Pro przy użyciu Tapatalka

Stół metalowy zamontowany na 20 magnesach 8x4 wklejonych w płytę.
Dziś robiłem próby na sklejce Lipowo balsowej 3mm. Tnie się bardzo ładnie 250mm/min przy jednym przejściu. I tu nasuwa się pytanie.
Ma ktoś jakieś fajne plany w dxf jakiegoś nie dużego modelu tartacznego ?
Pozdro

Wysłane z mojego Redmi Note 9 Pro przy użyciu Tapatalka

No, ja nie mogę się doczekać, kiedy moja maszynka zacznie palić małe co nieco Jakie grube przewody zastosowałeś. Mamy ten sam laser i może od razu zastosowałbym odpowiednie

Przewody 1mm2

Wysłane z mojego Redmi Note 9 Pro przy użyciu Tapatalka

Ja dziś dokupiłem 0,75mm2

No i du.a w czasie realizacji projektu stolika na kierownicę umarła płyta sterująca. A dokładnie strzelił jakiś tranzystor i nie podaje sygnału PWM na laser
Mamy tu kogoś kto był by w stanie to ogarnąć ?
Zakup nowej jest mi bardzo nie po drodze .
Fotka projektu

Wysłane z mojego Redmi Note 9 Pro przy użyciu Tapatalka

Autobus powinien wyglądać tak. O.

Wysłane z mojego M2012K11AG przy użyciu Tapatalka

Freźnij i poczernij. I tak jak Hubert napisał masz błędy w rysunku.

Ale Adrian kawę w prawej ręce trzyma to po co mu reflektor z lewej

Dobra chłopy śmiechy śmiechami a laser nie działa nowa płyta w tej chwili ponad 250 więc przydało by się naprawić starą.

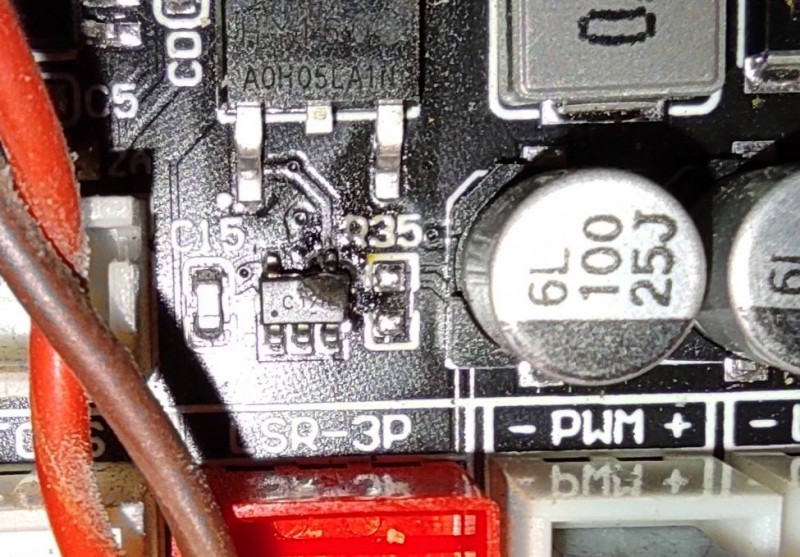

Może komuś uda się zidentyfikować co to za element postanowił był uwolnić chiński dym ?

Powiększenie

Wysłane z mojego Redmi Note 9 Pro przy użyciu Tapatalka

Poka całą płytkę od góry

Wysłane z mojego M2012K11AG przy użyciu Tapatalka
