 Tytuł: FunFly - Madman Evo
PostNapisane: piątek, 30 listopada 2012, 22:22
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 23 grudnia 2010, 19:41
Posty: 347
Wiek: 45
Lokalizacja: Gliwice
Mógłbym powiedzieć, że macie pozamiatane, bo wygram ten konkurs. Niestety dysproporcja doświadczenia na wiele mi nie pozwoli, jednak pomimo tego miło startować w konkursie, oczywiście życzę wszystkim powodzenia.

Mam nadzieję, że udział zmotywuje mnie do tego by w 5 miesięcy ukończyć i oblatać model, natomiast publikacja zmusi do rzetelnej pracy, ale jak będzie ocenicie sami.
Na razie, jest zapał i kilka desek, mam tylko nadzieję że 7 miesięczna teraz dzidzia pozwoli na hobby oraz że znajdą się fundusze na wyposażenie.

Założenia:
Konstrukcja - koń jaki jest każdy widział, trochę tylko wzmocniony będzie gdzieniegdzie.
Rozpiętość 1500mm
Długość 1550mm
Napęd O.S. Max 55AX
Serwa Corona 319/339/329
Pokrycie oczywiście folia

_________________
Pozdrawiam Adam
Aktualna pogoda i prognoza


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FunFly - Madman Evo
PostNapisane: piątek, 4 stycznia 2013, 13:06
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 23 grudnia 2010, 19:41
Posty: 347
Wiek: 45
Lokalizacja: Gliwice
Ktoś by pomyślał, że nic się nie dzieje z modelem, ale tak nie jest. Zgłosiłem się jako ostatni do konkursu, no to chyba jako ostatni rozpocznę relację. Niestety pomimo tego, że staram się codziennie coś zrobić, postępy idą powoli. Najczęściej dopiero ok 22-23:00 mam czas, by wejść na chwile do mojej modelarni. Relacja poniżej przedstawia to co udało mi się zrobić w pierwszej połowie grudnia.
Fotografie wykonywałem z początku idiotenaparatem marki szajsung mojej małżonki, a później zacząłem używać mojego EOS'a, co widać np. po różnym odwzorowaniu kolorów. Po kliknięciu na zdjęcie można je powiększyć.


Budowę rozpocząłem od konstrukcji skrzydła, by przy budowie kadłuba mieć możliwość wykonania ewentualnych korekt.

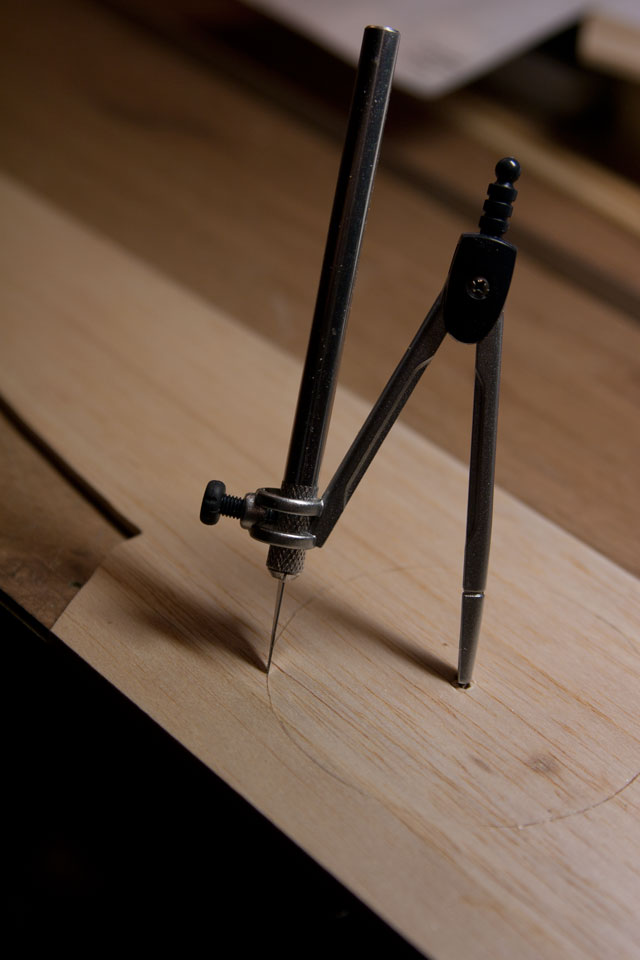

Wycinam artystycznie żeberka z balsy 2mm oraz 3mm używając do tego najtańszego chińskiego skalpela.
Załącznik:
01_01.jpg [ 132 KiB | Przeglądane 12513 razy ]

Szlifowanie ich profilu oczywiście w szablonach, by nie przedobrzyć przy obróbce maluję krawędzie szablonu na czarno.
Załącznik:
01_02.jpg [ 161.96 KiB | Przeglądane 12513 razy ]

Materiał na powyższy szablon żeberek to wykonana przeze mnie sklejka z laminatu 0,9mm ze sklejką ze skrzynki po hiszpańskich jabłkach odmiany Golden. Oczywiście jabłka nie mogą się mierzyć z tymi z mojego ogródka, ale skrzynki mają przyzwoite.
Załącznik:
01_03.jpg [ 149.28 KiB | Przeglądane 12513 razy ]

Z ciekawości sprawdziłem masę żeberek przed ażurowaniem.
Załącznik:
01_04.jpg [ 141.13 KiB | Przeglądane 12513 razy ]

Poniżej widoczny przyrząd własnej konstrukcji do szlifowania krawędzi otworów.
Załącznik:
01_05.jpg [ 193.86 KiB | Przeglądane 12513 razy ]

W zasadzie roboty przy tym odchudzaniu sporo, a oszczędności całe 9 gramów, co przy modelu o masie 2,5kg raczej niezauważalne.
Załącznik:
01_06.jpg [ 191.5 KiB | Przeglądane 12513 razy ]

To zdjęcie "propagandowe", tak naprawdę kleiłem żeberka na innym stole bo ten w mojej modelarni jest lekko wklęsły, co nawet widać 4 zdjęcia poniżej.
Załącznik:
01_07.jpg [ 133.43 KiB | Przeglądane 12513 razy ]

Listewki balsowe 8x8mm wycinam z twardej deski.
Załącznik:
01_08.jpg [ 113.94 KiB | Przeglądane 12513 razy ]

Na tym zdjęciu trochę lepiej widać mój przyrząd do cięcia listew.
Załącznik:
01_09.jpg [ 124.1 KiB | Przeglądane 12513 razy ]

Znowu oszustwo tak naprawdę mam tam zawsze niezły bu.... na stole.
Załącznik:
01_10.jpg [ 190.11 KiB | Przeglądane 12513 razy ]

_________________
Pozdrawiam Adam
Aktualna pogoda i prognoza


Ostatnio edytowano piątek, 4 stycznia 2013, 13:33 przez Adam_Max, łącznie edytowano 1 raz

Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FunFly - Madman Evo
PostNapisane: piątek, 4 stycznia 2013, 13:12
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 23 grudnia 2010, 19:41
Posty: 347
Wiek: 45
Lokalizacja: Gliwice
Dalsza relacja z budowy skrzydła.

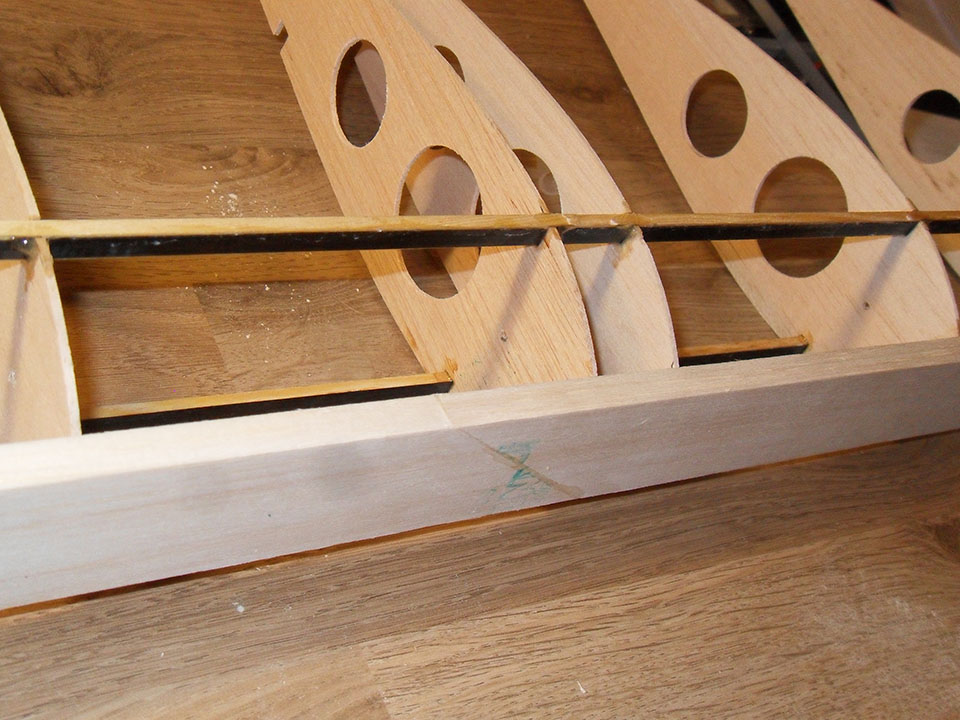

Na fotografii poniżej widać węglowe wzmocnienia 0,3mm jakie zastosowałem w dźwigarach, oraz łączenie deski balsowej 10mm.
Załącznik:
01_11.jpg [ 173.4 KiB | Przeglądane 12512 razy ]

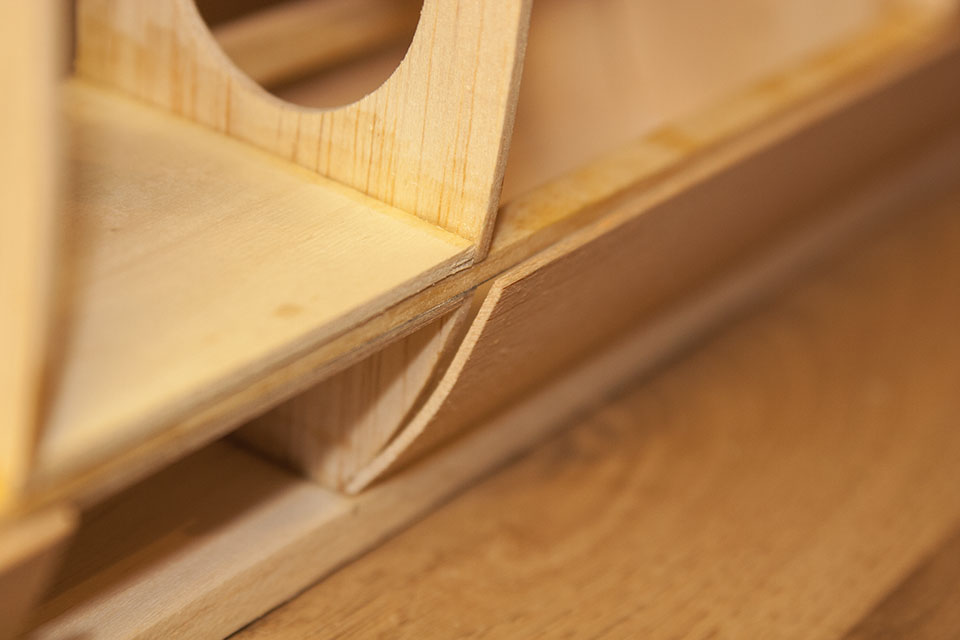

Kolejne trzy fotografie to etapy wklejenia wzmocnienia skrzydła, w miejscu mocowania na kołki osadzające.
Sklejka 3mm
Załącznik:
01_12.jpg [ 129.34 KiB | Przeglądane 12512 razy ]

Balsa 4 mm
Załącznik:
01_13.jpg [ 128.71 KiB | Przeglądane 12512 razy ]

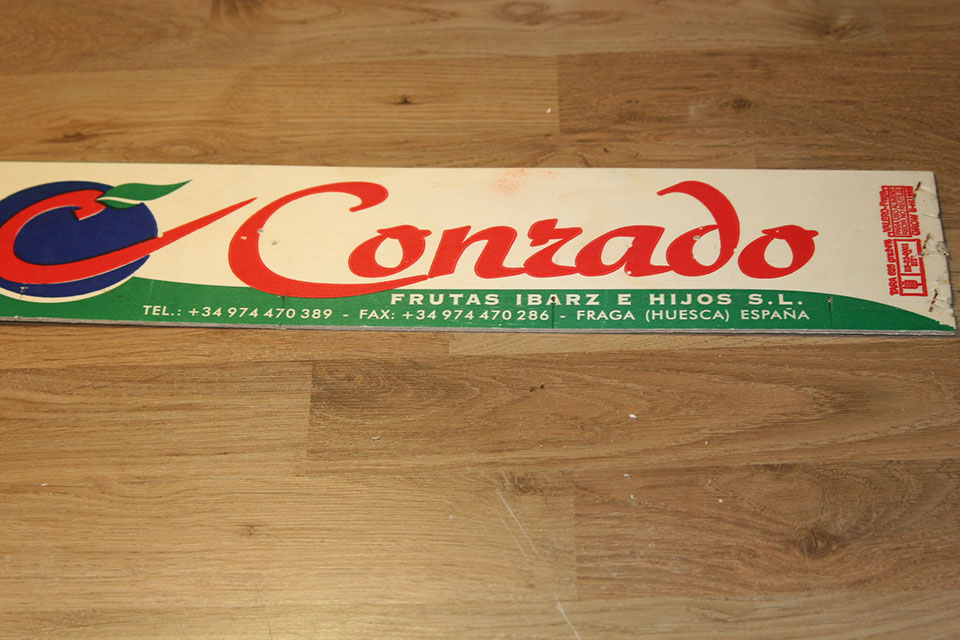

Sklejka 3mm ze skrzynki po owocach.
Załącznik:
01_14.jpg [ 117.29 KiB | Przeglądane 12512 razy ]

Deseczki 1,5mm profilowałem po nasączeniu płynem do mycia szyb.
Załącznik:
01_15.jpg [ 81.08 KiB | Przeglądane 12512 razy ]

Keson kleiłem wstępnie na średnim CA, następnie wzmacniałem spoiny wikolem.
Załącznik:
01_16.jpg [ 107.09 KiB | Przeglądane 12512 razy ]

Wklejki między dźwigarowe dokładnie dopasowałem przed ażurowaniem.
Załącznik:
01_17.jpg [ 181.17 KiB | Przeglądane 12512 razy ]

Wzmocnienia końcówek skrzydeł w założeniu miały wyglądać trochę inaczej. Jednak trochę za bardzo pociągnąłem skalpelem, no i koncepcja się zmieniła bo szkoda mi było materiału by robić tak jak zamierzałem na początku.
Załącznik:
01_18.jpg [ 167.02 KiB | Przeglądane 12512 razy ]

Załącznik:
01_19.jpg [ 131.05 KiB | Przeglądane 12512 razy ]

Kolejne wykorzystanie sklejki ze skrzynki po owocach, uważam że to całkiem fajny materiał.
Załącznik:
01_20.jpg [ 139.27 KiB | Przeglądane 12512 razy ]

_________________
Pozdrawiam Adam
Aktualna pogoda i prognoza


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FunFly - Madman Evo
PostNapisane: piątek, 4 stycznia 2013, 13:18
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 23 grudnia 2010, 19:41
Posty: 347
Wiek: 45
Lokalizacja: Gliwice
Ostatnia część relacji z etapu budowy skrzydła.
Punkt mocowania skrzydła do kadłuba 6-cio warstwowa sklejka modelarska z jednej strony, oraz dopasowany kawałek deski balsowej z drugiej strony.
Załącznik:
01_21.jpg [ 120.25 KiB | Przeglądane 12512 razy ]

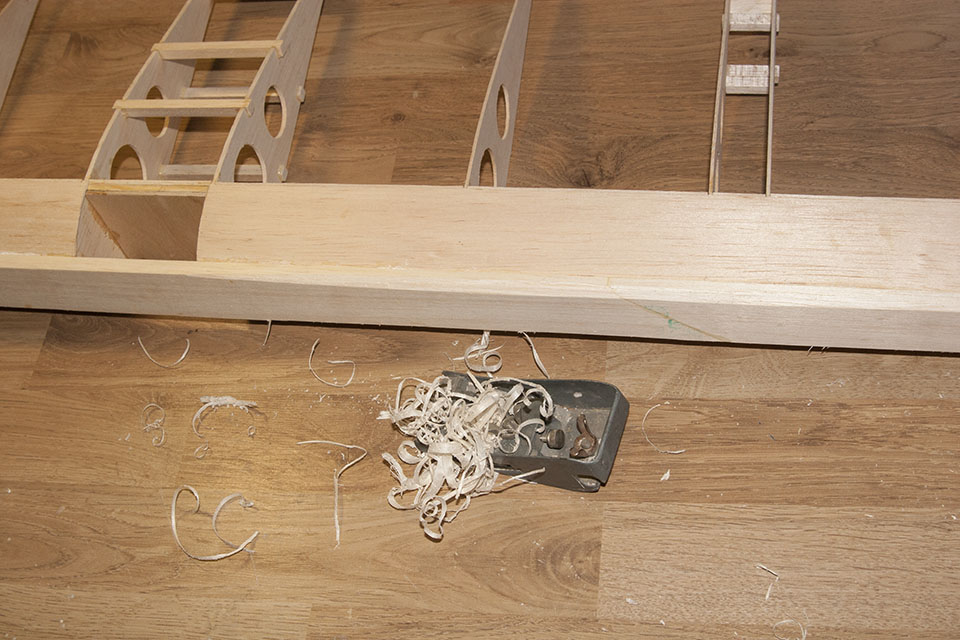

Nadszedł czas na zgrubne wyprofilowanie krawędzi natarcia. Po co szlifować grubym papierem zapylając modelarnie i dom przy okazji, wióry łatwiej zmieść.
Załącznik:
01_22.jpg [ 162.54 KiB | Przeglądane 12512 razy ]

Załącznik:
01_23.jpg [ 165.4 KiB | Przeglądane 12512 razy ]

Sugerując się relacją na stronie alehar.aplus.pl z budowy Madmana na krawędź natarcia zastosowałem deskę 10mm, nie sprawdzając tego na planach. Mój błąd, z planów wynika że deska powinna mieć 12mm, na szczęście w porę się zorientowałem i dokleiłem cienką deskę by zachować odpowiedni profil krawędzi natarcia. Oczywiście w ostateczności można było trochę "stępić" profil skrzydła, ale nie było takiej potrzeby.

Fotografia poniżej przedstawia mój osobisty zestaw klamerek jakich używam do sklejania, oraz szpilki modelarskie kupione za dewizy w Pewexie.
Załącznik:
01_24.jpg [ 155.04 KiB | Przeglądane 12512 razy ]

W ostatni dzień roku dokończyłem skrzydło które teraz czeka na ostateczne oszlifowanie. Poniżej widoczna jeszcze krawędź natarcia zgrubnie oszlifowana papierem 150.
Załącznik:
01_25.jpg [ 179.75 KiB | Przeglądane 12512 razy ]

Załącznik:
01_26.jpg [ 137.45 KiB | Przeglądane 12512 razy ]

Dalsza relacja z ekscytującego etapu budowy lotek i stateczników już niebawem.

_________________
Pozdrawiam Adam
Aktualna pogoda i prognoza


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FunFly - Madman Evo
PostNapisane: piątek, 4 stycznia 2013, 13:55
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 15 kwietnia 2012, 13:32
Posty: 469
Wiek: 39
Lokalizacja: Ostrołęka,Rydzewo
Fajny efekt daje rzeźbienie w drewienku.
Man natomiast jedną sugestię w przekładka dźwigarów jest źle wklejona (słoje nie w tą stronę)i ten płaskownik węglowy moim zdaniem powinien leżeć na płask na dźwigarze dało by to większą sztywność podłużną i pionową płata.

_________________
Pozdrawiam Tomek.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FunFly - Madman Evo
PostNapisane: piątek, 4 stycznia 2013, 14:34
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 23 grudnia 2010, 19:41
Posty: 347
Wiek: 45
Lokalizacja: Gliwice
cyk napisał(a):
Man natomiast jedną sugestię w przekładka dźwigarów jest źle wklejona (słoje nie w tą stronę)...

Nie ma takiej przekładki, chyba że myślisz o sklejce wzmacniającej na środku.
cyk napisał(a):
... płaskownik węglowy moim zdaniem powinien leżeć na płask na dźwigarze dało by to większą sztywność podłużną i pionową płata.

"dało by to większą sztywność podłużną i pionową płata" - płaskownik 0,3 mm dałby sztywność w dwóch kierunkach??
Przede wszystkim to dźwigary w tej konstrukcji poddawane są głównie siłom wzdłużnym ponieważ są pomiędzy nimi przekładki i tylko po to jest ten cienki węgiel.

_________________
Pozdrawiam Adam
Aktualna pogoda i prognoza


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FunFly - Madman Evo
PostNapisane: piątek, 4 stycznia 2013, 14:47
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 15 kwietnia 2012, 13:32
Posty: 469
Wiek: 39
Lokalizacja: Ostrołęka,Rydzewo
U ciebie są słoje tak
Obrazek

Uploaded with ImageShack.us

A powinny być pionowo.

_________________
Pozdrawiam Tomek.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FunFly - Madman Evo
PostNapisane: piątek, 4 stycznia 2013, 14:50
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 23 grudnia 2010, 19:41
Posty: 347
Wiek: 45
Lokalizacja: Gliwice

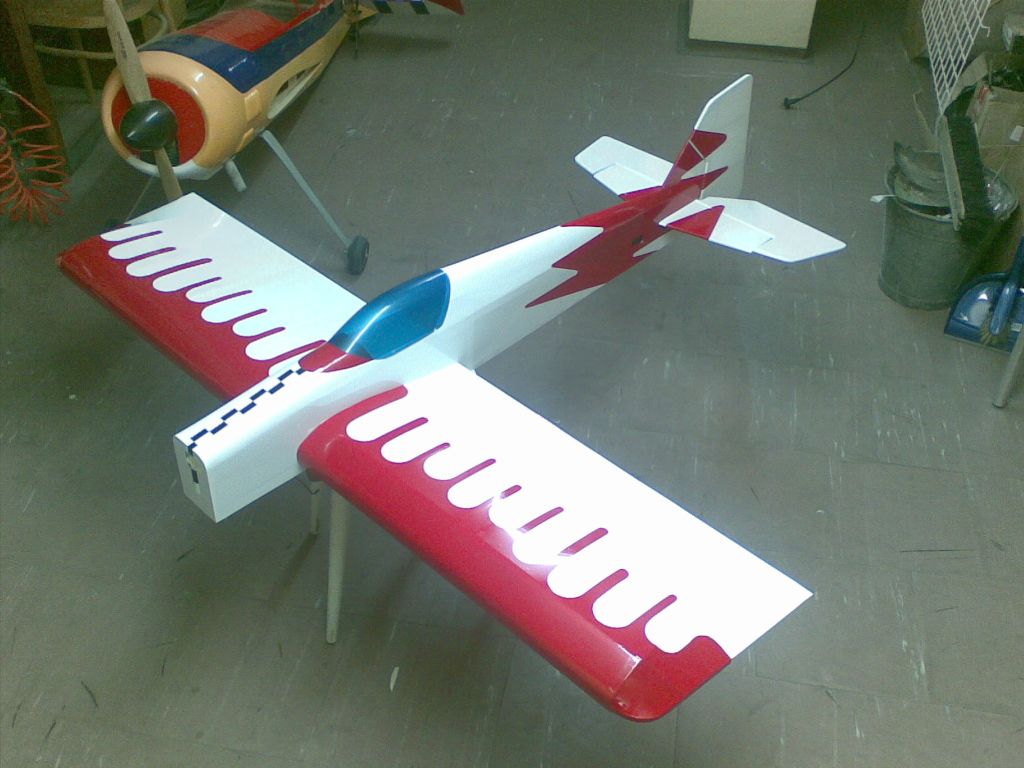

Zdjęcie ze strony Dariusza Mulara
Obrazek

_________________
Pozdrawiam Adam
Aktualna pogoda i prognoza


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FunFly - Madman Evo
PostNapisane: piątek, 4 stycznia 2013, 14:57
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 15 kwietnia 2012, 13:32
Posty: 469
Wiek: 39
Lokalizacja: Ostrołęka,Rydzewo
To on popełnił błąd i ty również,balsa przyklejona w ten sposób pęka bardzo łatwo po długości słojów i praktycznie nie wiele to wzmacnia dźwigary.

_________________
Pozdrawiam Tomek.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FunFly - Madman Evo
PostNapisane: piątek, 4 stycznia 2013, 15:46
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 21 marca 2010, 14:14
Posty: 301
Wiek: 32
Lokalizacja: Daytona Beach, Fl
Tak wstawiona balsa w ogołe nie pracuje. Tak samo ta teoria dotycząca węgla też nie jest prawidłowa. Dobrze cyk prawi :)
Jeśli chodzi o końcówki to wystarczy balsa, a nie sklejka- im mniejsza masa końcówek skrzydeł tym lepiej.
Ażurować można zdecydowanie bardziej-te 9g naprawdę dużo da. Gram to grama, a zbierze się nagle 200-300g. Warto też myśleć o selekcjonowaniu balsy.
A poza tym robota wyglada na czystą. Zrzucaj tylko masę gdzie się da.

_________________
"A bad day at the flying field is better than a good day at work.
Work is for people who don't know how to fly..."
Krzysiek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FunFly - Madman Evo
PostNapisane: piątek, 4 stycznia 2013, 16:45
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 23 grudnia 2010, 19:41
Posty: 347
Wiek: 45
Lokalizacja: Gliwice
No nie zdążyłem w poprzednim poście reszty dopisać, bo prezes wlazł mi do pokoju i jeszcze zamiast skasować to wysłałem.
Oczywiście macie rację z tymi słojami, popełniłem błąd bo zasugerowałem się oryginałem, no nic teraz to już d..a, chciałem powiedzieć musztarda po obiedzie.
Będzie nauczka na przyszłość, a teraz pytanie czy trzeba to naprawić i jak. Może nakleić od zewnątrz takie same przekładki, tylko słoje w drugą stronę, ale będzie brzydko.
A może wykonać wzmocnienia z wkładek, wejdą mi do środka i nawet nic nie będzie widać.
Co o tym sądzicie? Zrobiłem na szybko rysuneczek poglądowy, jakoś tak by to wyglądało.


Załączniki:
SDC14316.jpg [ 117.9 KiB | Przeglądane 12452 razy ]

_________________
Pozdrawiam Adam
Aktualna pogoda i prognoza
Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FunFly - Madman Evo
PostNapisane: piątek, 4 stycznia 2013, 17:03
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 5 października 2011, 11:39
Posty: 1299
Wiek: 53
Lokalizacja: Ełk
Zostaw jak jest i nic nie rób.

_________________
Pozdrawiam Krzysiek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FunFly - Madman Evo
PostNapisane: niedziela, 6 stycznia 2013, 23:20
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 23 grudnia 2010, 19:41
Posty: 347
Wiek: 45
Lokalizacja: Gliwice
Przez dwa dni drążyłem powyżej opisany problem. Zacząłem wczoraj od testowania skrzydła jak się ono zachowuje pod obciążeniem i choć nie chciałem przedobrzyć z siłami to i tak zauważyłem że przekładki trochę pracują (wybrzuszają się delikatnie do środka skrzydła). No to już tego na pewno tak nie zostawię. Powklejałem więc paski balsy od środka wkładając je przez otwory ażurujące, mniej więcej tak jak na rysunku w poprzednim poście. Teraz przynajmniej będę spał spokojnie, a na przyszłość trzeba o tym pamiętać.

Boogie napisał(a):
...Tak samo ta teoria dotycząca węgla też nie jest prawidłowa...
Przeoczyłem ten wpis wcześniej, a chciałbym się wypowiedzieć i uzasadnić swoją decyzję dlaczego tak wkleiłem węgiel.

Co prawda obliczenia wytrzymałości materiałów od czasu studiów stosuję już sporadycznie, ale do dzisiaj trochę tej wiedzy zostało, więc przy swoim będę się upierał.
Dźwigary to listwy sosnowe o wymiarach 4×8, wklejając odwrotnie dałbym 4mm zamiast 8mm.
Na siły skręcające działające na skrzydło te 4×0,3 mm węgla na listewkach nic nie pomoże, to cały keson zabezpiecza przed skręcaniem.
Za to na siły w pionie pochodzące od przeciążeń, szersze paski węgla połączone bezpośrednio z mocna sklejką tak wklejone jak u mnie wzmocnią całość o wiele więcej, tego jestem pewny.

Jednak co najważniejsze, źle wklejone wkładki miedzy dźwigarami skrzydło bardzo osłabiają i ten węgiel wtedy niewiele by pomógł, dlatego wdzięczny jestem chłopaki że czuwacie. Z początku myślałem Tomek, że zauważyłeś gdzieś jedną wklejoną odwrotnie dlatego pisałem że "nie ma takiej", a ja wszystkie spierni....m, no już mniejsza o to.
Bardzo dziękuje za pomoc, być może uratowaliście mnie od kreta.


Załączniki:

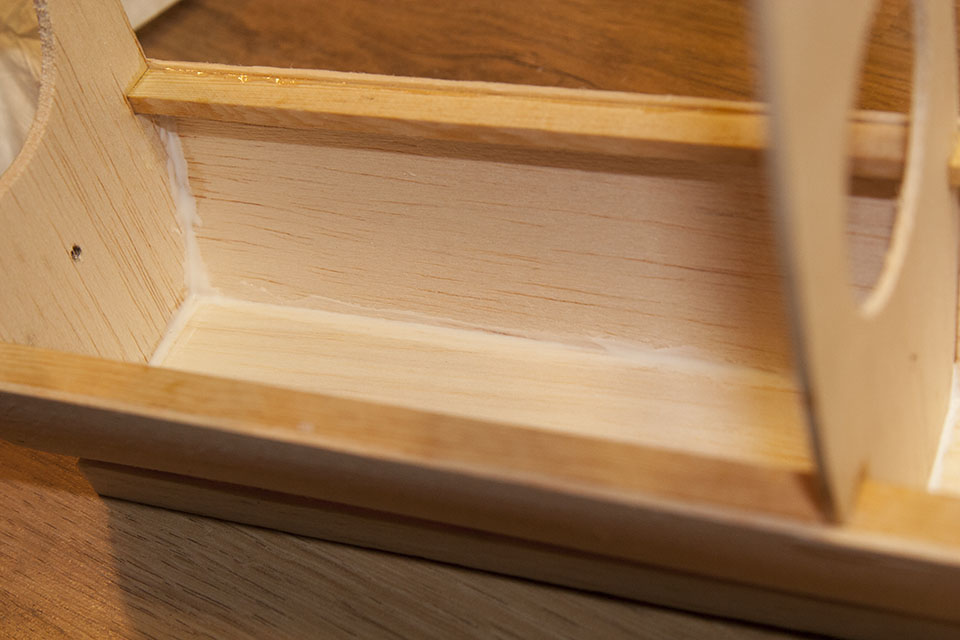

Komentarz: Widoczne wzmocnienie z balsy 2mm
wkladki.jpg [ 80.14 KiB | Przeglądane 12385 razy ]

_________________
Pozdrawiam Adam
Aktualna pogoda i prognoza
Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FunFly - Madman Evo
PostNapisane: poniedziałek, 7 stycznia 2013, 11:32
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 1987
Wiek: 52
Lokalizacja: Pleszew
Adam_Max napisał(a):
..Powklejałem więc paski balsy od środka wkładając je przez otwory ażurujące, mniej więcej tak jak na rysunku w poprzednim poście. Teraz przynajmniej będę spał spokojnie, a na przyszłość trzeba o tym pamiętać...

Tym samym zrobiłeś sklejkę 3-warstwową, a to oznacza gigantyczny wzrost wytrzymałości w stosunku do pojedyńczej warstwy - czyli mechanicznie jesteś na dużym plusie ;)

_________________
Jeżeli półtorej kury zniesie półtora jajka w półtora dnia, to ile jajek zniesie dziewięć kur w dziewięć dni?

Sławek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FunFly - Madman Evo
PostNapisane: poniedziałek, 7 stycznia 2013, 14:24
Offline
modelarz

Dołączył(a): niedziela, 21 marca 2010, 21:00
Posty: 1543
Wiek: 64
Lokalizacja: Katowice
trzeba było CA pomazać rzadkim i poczekać aż się wchłonie po utwardzeniu to prawie laminat , często tak robię jak chce utwardzić balsę.

_________________
Pozdrawiam wszystkich radośnie zakręconych ...


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FunFly - Madman Evo
PostNapisane: czwartek, 17 stycznia 2013, 08:54
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 23 grudnia 2010, 19:41
Posty: 347
Wiek: 45
Lokalizacja: Gliwice
Budowa trochę stanęła i zanim ruszę dalej chciałbym się poradzić i zarazem poruszyć ten temat. Madman ma w planach trochę za słaby statecznik poziomy, co opisuje nawet jego autor, proponując wstawienie zastrzałów węglowych.
Nie chcę dawać zastrzałów, tylko wzmocnić ten element więc zastąpiłem sklejone dwie listewki 8x8mm listewką 15x8mm sklejoną na całej długości z listwą sosnową 8x3mm.
Załącznik:
Komentarz: Kanapka z listewek balsy, sosny i węgla
kanapka.jpg [ 73.76 KiB | Przeglądane 12196 razy ]

A oprócz tego chcę dać pasek węgla, ale nie na całej długości elementu, tylko tak jak zaznaczyłem na czerwono na rysunku poniżej. Właśnie obawiam się że jak węgiel mi się rozwarstwi to statecznik się rozleci.
Aha dodatkowo jeszcze poprzeczna balsowa listewka 8x8 zaznaczona na niebiesko.

No i pytanie czy takie wzmocnienia będą wystarczające i odpowiednie.

Chciałbym też zapytać jak to jest z wytrzymałością węgla, który zostanie wklejony pomiędzy elementy konstrukcyjne. Czy takie rozwiązanie może być stosowane czy odradzacie.

Załącznik:
Komentarz: Wzmocnienia statecznika
statecznik.jpg [ 105.21 KiB | Przeglądane 12196 razy ]

_________________
Pozdrawiam Adam
Aktualna pogoda i prognoza


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FunFly - Madman Evo
PostNapisane: czwartek, 17 stycznia 2013, 20:35
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 20 września 2010, 19:43
Posty: 455
Wiek: 59
Lokalizacja: Słupsk
Witam
Zamiast węgla można przykleić listwę sosnową 2x8 lub 3x8 o długości trochę więcej niż środkowe rozpórki. Robię tak w wielu modelach (m.in. w Dragonie) i jeszcze nigdy statecznik poziomy mi się nie złamał, a i sztywność większa.

_________________
Pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FunFly - Madman Evo
PostNapisane: poniedziałek, 25 lutego 2013, 12:34
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 23 grudnia 2010, 19:41
Posty: 347
Wiek: 45
Lokalizacja: Gliwice
Wydaje mi się, że robota przy Madmanie strasznie się ciągnie, małżonka natomiast opiernicza mnie że ciągle nad modelem siedzę, zamiast się czymś pożytecznym zająć.

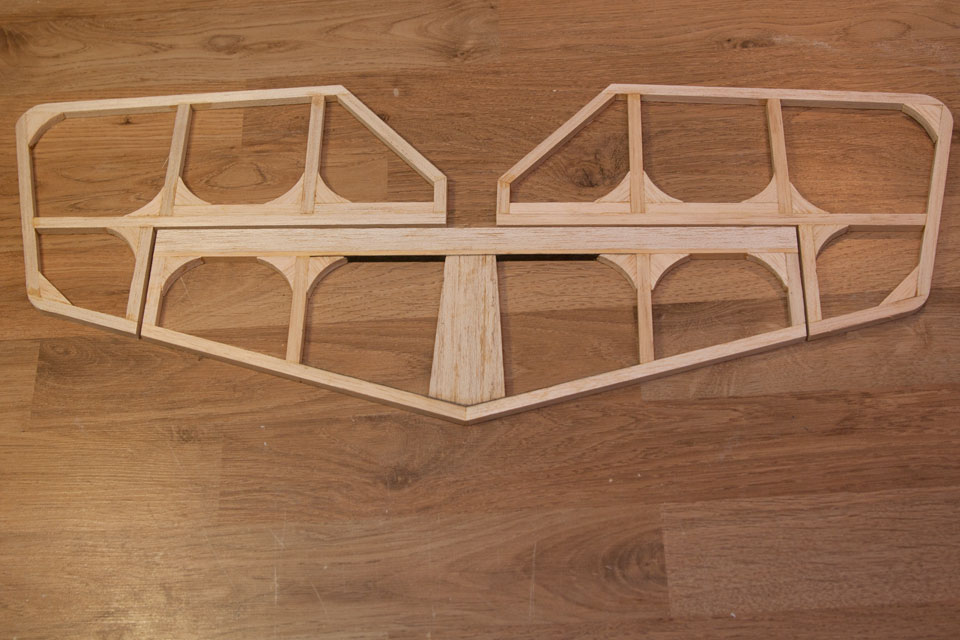

Budowę sterów zacząłem od montażu statecznika poziomego i steru wysokości.
Załącznik:
stat_poz.jpg [ 87.21 KiB | Przeglądane 12015 razy ]

Załącznik:
ster_wys.jpg [ 70.7 KiB | Przeglądane 12015 razy ]

Widoczny poniżej fragment lotki jest jeszcze niekompletny, bo zamierzam je trochę wzmocnić przy zawiasach.
Załącznik:
lotka.jpg [ 109.51 KiB | Przeglądane 12015 razy ]

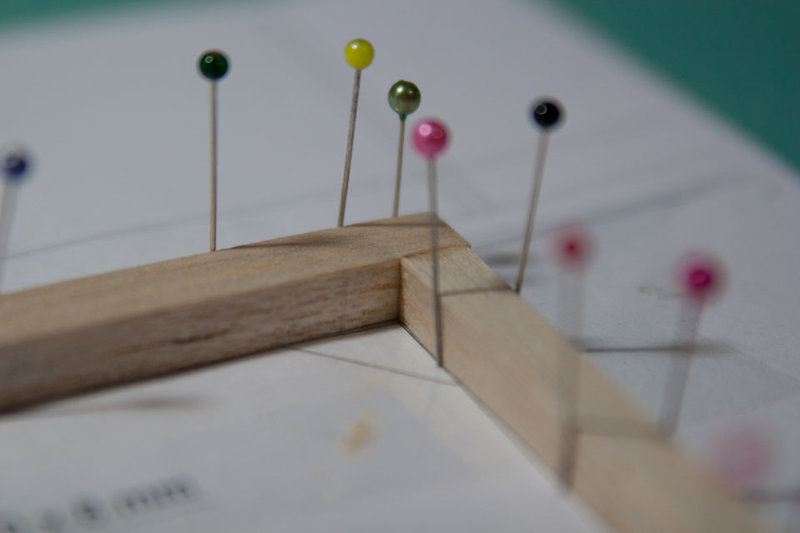

No i jeszcze zbliżenie na te szpilki modelarskie kupione za dewizy w Pewex'ie, o których wspominałem wcześniej.
Załącznik:
szpilki.jpg [ 36.43 KiB | Przeglądane 12015 razy ]

Statecznik wzmocniłem tak jak zamierzałem listwą sosnową na całej długości i węglem na odcinku.
Załącznik:
Lot_wysok.jpg [ 111.29 KiB | Przeglądane 12015 razy ]

W zasadzie nie wiem dlaczego, ale zacząłem robić wklejki wzmacniające takie zaokrąglone. Kiedyś to zauważyłem przeglądając jakąś relację z budowy, pomysł wydawał mi się fajny, więc go wykorzystałem. Teraz trochę żałuję, bo raz że więcej z tym pracy, a dwa - stery chyba okleję nietransparentną folią więc i tak nie będzie tego widać.
Materiał na wklejki to sklejka z balsy, dlatego widać czasem nieodpowiedni kierunek słojów.
Załącznik:
ster_wys_szlif.jpg [ 110.6 KiB | Przeglądane 12015 razy ]

Kiedy skleiłem do siebie połówki kadłuba, chciałem w pewnym momencie przymierzyć statecznik poziomy ze sterem kierunku. Po wcale nie takich krótkich poszukiwaniach okazało się że go jeszcze nie mam, całkiem o nim zapomniałem.
Załącznik:
ster_kier.jpg [ 109.44 KiB | Przeglądane 12015 razy ]

Załącznik:
ster_kier_szlif.jpg [ 106.22 KiB | Przeglądane 12015 razy ]

_________________
Pozdrawiam Adam
Aktualna pogoda i prognoza


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FunFly - Madman Evo
PostNapisane: poniedziałek, 25 lutego 2013, 12:56
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 23 grudnia 2010, 19:41
Posty: 347
Wiek: 45
Lokalizacja: Gliwice
Aktualnie pracuję przy montażu statecznika pionowego w kadłubie, choć zdjęcia zamieszczone poniżej jeszcze w pełni tego nie przedstawiają. Niestety często coś robię przy modelu, ale zawsze zapomni mi się pstryknąć fotki.
Załącznik:
kadl1.jpg [ 84.35 KiB | Przeglądane 12011 razy ]

Ażurowanie kadłuba wykonywałem przy pomocy chińskiego cyrkla kupionego w Realu za 3 zł.
Załącznik:
cyrk_1.jpg [ 59.64 KiB | Przeglądane 12011 razy ]

Załącznik:
cyrk_2.jpg [ 60.6 KiB | Przeglądane 12011 razy ]


Załącznik:

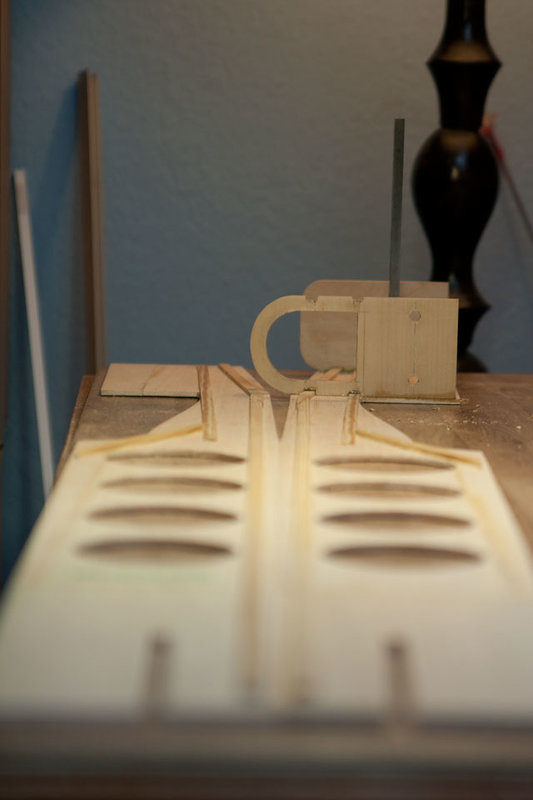

kadl2.jpg [ 47.04 KiB | Przeglądane 12011 razy ]

Załącznik:
kadl3.jpg [ 47.37 KiB | Przeglądane 12011 razy ]

Niedawno doszła do mnie zamówiona paczka z nowym motorkiem 55AX firmy O.S.Max. Zapomniałem, że muszę się jeszcze zaopatrzyć w odpowiednie śmigło, odpowiedniejsze paliwo i zabrać się za docieranie tego silniczka, czego jeszcze nigdy nie robiłem.
Załącznik:
ax55.jpg [ 119.68 KiB | Przeglądane 12011 razy ]

Tutaj moje pytanie, w zestawie nie znalazłem uszczelki tłumika. Nie ma też jej na odpowiednim zestawieniu w instrukcji które opisuje kompletację dostarczonego silnika. Pytanie mam więc dla osób które kupowały nowe silniki osmaxa, czy to normalne, czy też mam się upomnieć o to w sklepie. A może zapomnieć i sobie samemu dorobić z jakiegoś materiału.

_________________
Pozdrawiam Adam
Aktualna pogoda i prognoza


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FunFly - Madman Evo
PostNapisane: poniedziałek, 25 lutego 2013, 12:57
Offline
Moderator
Avatar użytkownika

Dołączył(a): poniedziałek, 22 marca 2010, 09:07
Posty: 1671
Wiek: 52
Lokalizacja: Tarnowskie Góry
No miałem się nie odzywać, ale jak widzę że Adam tak szlachetny materiał jak "depron" traktuję jako podkład to szlag mnie trafia.
W ramach zemsty potraktuję deski balsowe jako deskę montażową :)

_________________
..:: Modelarstwo to nie kółko różańcowe - tu trzeba myśleć ::..
Najnowsze nowości u mnie : http://www.motylasty.blogspot.com , no i oczywiście -http://www.motylasty.pl


Góra
 Zobacz profil Wyślij e-mail

Wyświetl posty nie starsze niż:  Sortuj wg
Utwórz nowy wątek Odpowiedz w wątku  [ Posty: 37 ]  Przejdź na stronę 1, 2  Następna strona

Strefa czasowa: UTC + 1


Kto przegląda forum

Użytkownicy przeglądający ten dział: Brak zidentyfikowanych użytkowników i 1 gość


Nie możesz rozpoczynać nowych wątków
Nie możesz odpowiadać w wątkach
Nie możesz edytować swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Skocz do:
cron

69,546,824 Wyświetlone Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Przyjazne użytkownikom polskie wsparcie phpBB3 - phpBB3.PL
