 Tytuł: "Dronek" FPV projekt na zimę.
PostNapisane: niedziela, 8 września 2013, 14:34
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Długo zastanawiałem się czy zacząć ten wątek. Od kilku dni, ale tak fajnie Wam idzie w wspólnym projektowaniu tego motoszybowca w/g założeń Artura, że nie wytrzymałem.
Myślałem ujawnić się z tym projektem dopiero w przyszłym roku, gdy czas mi pozwoli na jego realizację.

Wszystko zaczęło się w zeszłym roku gdy dostałem od jednego z Kolegów z lotniska wycinankę, które "nie spodobało się jego Żonie" :D .
Sporo warsztatowego kombinowania by było, żeby to wyposażyć w dźwigary i łatwo okleić i latać tym jako latające skrzydło. Profil ok. Dało by się.
Załącznik:
S7300019  2.JPG
S7300019 2.JPG [ 84.05 KiB | Przeglądane 7085 razy ]

Nie można było jednak zmarnować takiego dobra.
Szymon poszukiwał platformy do szybkiego pokonywania dystansu w lotach FPV.
Zdarzyło się również, że Wojtek kupił model z cudownym kadłubem i pokazał go na forum.
Załącznik:
kadłub.JPG [ 13.18 KiB | Przeglądane 7085 razy ]

Tak mi się ten kadłub spodobał, że połączyłem te dwa elementy.
Załącznik:
SKRZYDŁO A.JPG
SKRZYDŁO A.JPG [ 40.53 KiB | Przeglądane 7085 razy ]

Szymon nie szukał oczywiście kolejnego latającego skrzydła.
To mi wyszło coś takiego
Załącznik:
SKRZYDŁO A2P200.JPG
SKRZYDŁO A2P200.JPG [ 48.54 KiB | Przeglądane 7085 razy ]

Dostosowałem kadłub do tych potrzeb
Załącznik:
BOK GAPPOOOOW.JPG
BOK GAPPOOOOW.JPG [ 40.57 KiB | Przeglądane 7085 razy ]

Kamerki umieściłem jedna nad drugą i pamiętając o aberacji przykryłem je płaską płytką.
Załącznik:
BOK GAPPOOOOW 2.JPG
BOK GAPPOOOOW 2.JPG [ 40.72 KiB | Przeglądane 7085 razy ]

potem zająłem się konstrukcją płatowca, żeby poprawić własności lotne i dzisiaj na tym rysunku domalowałem kapsułę po czytaniu jakie są możliwości w projekcie Artura FPV na zimę.
Załącznik:
BOK GAPPOW 2.JPG
BOK GAPPOW 2.JPG [ 41.6 KiB | Przeglądane 7085 razy ]

model nabrał takiego kształtu
Załącznik:
Z kołem.JPG
Z kołem.JPG [ 54.8 KiB | Przeglądane 7085 razy ]

Załącznik:
SKRZYDŁO A2P200 2.JPG
SKRZYDŁO A2P200 2.JPG [ 74.72 KiB | Przeglądane 7085 razy ]

oczywiście dla rozmieszczenia ciężarów w kadłubie coś liczyłem. Np
Załącznik:
SC.JPG [ 75.99 KiB | Przeglądane 7085 razy ]

zastanawiałem się nad wytrzymałością konstrukcji i jak model podzielić do transportu.
> 10. cdn

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: "Dronek" FPV projekt na zimę.
PostNapisane: niedziela, 8 września 2013, 15:12
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Załącznik:
SKRZYDŁO A2P200 KONSTR.JPG
SKRZYDŁO A2P200 KONSTR.JPG [ 81.31 KiB | Przeglądane 7069 razy ]

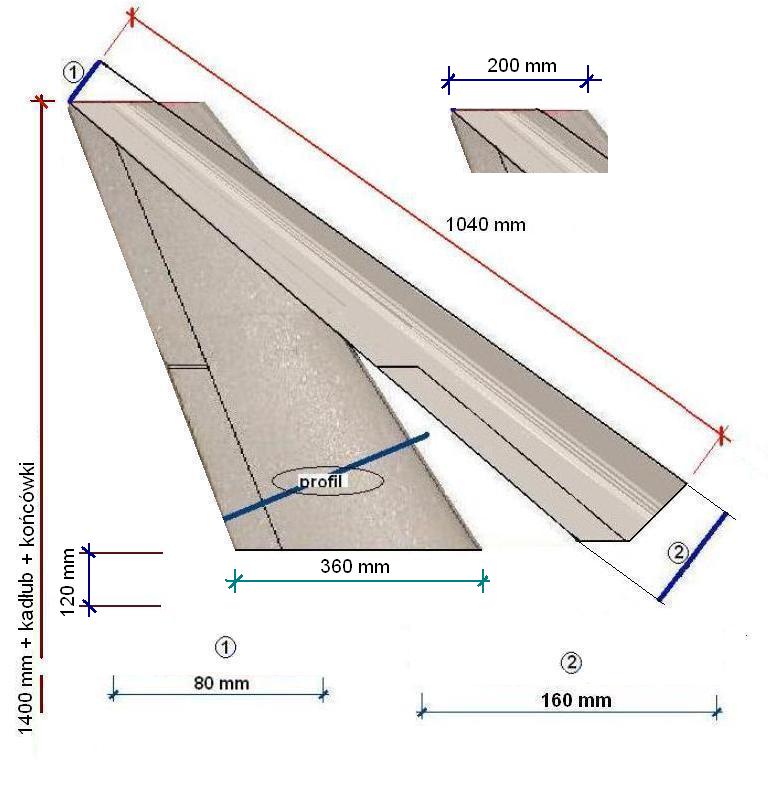

Załącznik:
PROFILE  KONSTR 2.JPG
PROFILE KONSTR 2.JPG [ 61.06 KiB | Przeglądane 7069 razy ]

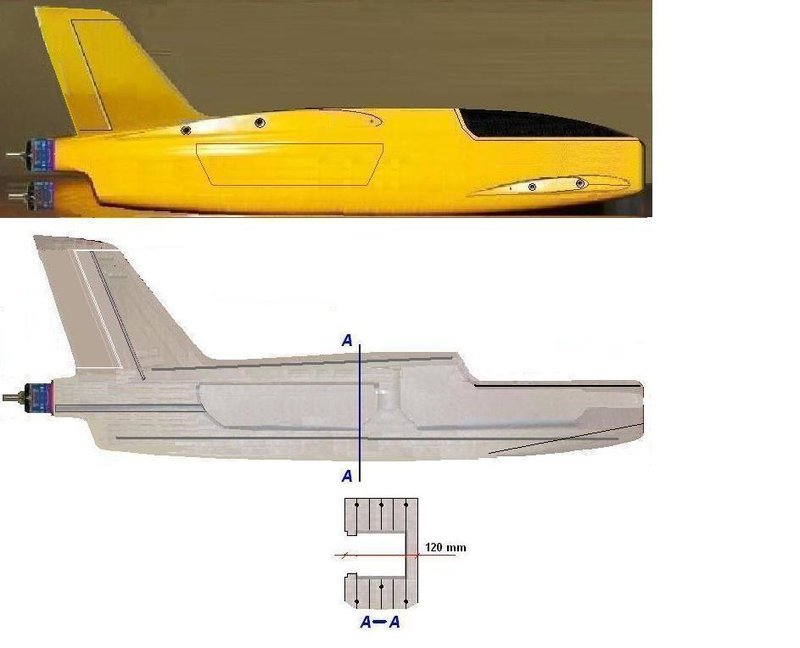

planowałem jak ukształtować wnętrze modelu
Załącznik:
WNĘTSZE  Wzm.JPG
WNĘTSZE Wzm.JPG [ 50.14 KiB | Przeglądane 7069 razy ]

w taki mój domowy sposób.

Ten projekt nazwałem wtedy u'Streilał. To było przed zmianą nazwy Szymona na forum.
Niech zostanie bez u - Streilal.
Wysłałem nawet Szymonowi jakiś tam kawałek projektu, ale nie był wtedy zainteresowany współpracą. Napisałem Mu, że i tak go zbuduję, bo warto.
Pytałem również Adama czy wyciął by mi przednie skrzydełka. Nie wiedział do czego to potrzebuję, ale ten dusza Człowiek by wyciął. Skąd On bierze na to czas.
No trudno. Nie wytrzymałem i wygadałem się.
Dla porównania ten mój projekt i Wasz powstający z inicjatywy Artura
Załącznik:
SZYBOWIEC P2 21.JPG
SZYBOWIEC P2 21.JPG [ 38.83 KiB | Przeglądane 7069 razy ]

Przypominam, że do szybkiego latania go rysowałem, ale przez przypadek jak Dron wygląda :D

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: "Dronek" FPV projekt na zimę.
PostNapisane: niedziela, 8 września 2013, 15:21
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 2194
Wiek: 55
Lokalizacja: Szczytniki
Ciekawa koncepcja modelu, co prawd był już podobny projekt forumowy zimą na temat Biplane Flying Wing i raczej sam umarł śmiercią naturalną, bo jakoś cisza w temacie. Mam nadziej Stefan że projekt doprowadzisz do finału, czyli do filmu z oblotu. Najbardziej podoba mi się sposób przejścia - połączenia dwóch płatów ze sobą na końcu skrzydeł, na okrągło, trzeba to tak koniecznie zostawić.

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: "Dronek" FPV projekt na zimę.
PostNapisane: niedziela, 8 września 2013, 15:30
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3493
Wiek: 33
Lokalizacja: Warszawa
Stefan, mnie raczej interesował model nie szybki w swojej naturze, tylko model który wytrzyma dużą prędkość z racji zastosowania mocnego napędu. Model, który lata z natury szybko (a widzę że o taki Ci chodzi) ma dużą prędkość podejścia, a i start takim modelem jest kłopotliwy.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: "Dronek" FPV projekt na zimę.
PostNapisane: niedziela, 8 września 2013, 15:45
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Takie przejście wymyśliłem ok 30 lat temu. Jeśli nikt tego dotąd nie opatentował to poświadczysz :?:
Zrobiłem nawet model ok. 0,5 m rozpiętości z bristolu i latał cudnie.
Tylne skrzydło było bez skosu.
Trochę się wtedy naborykałem z geometrią wykreślną dla odwzorowania rozwinięcia tego na płaski arkusz, ale wyszło.
Teraz w dobie komputerów nie powinno być to trudne.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: "Dronek" FPV projekt na zimę.
PostNapisane: niedziela, 8 września 2013, 15:48
Offline
modelarz
Avatar użytkownika

Dołączył(a): sobota, 11 maja 2013, 12:27
Posty: 65
Wiek: 28
Lokalizacja: Zbąszyń
Kol. Rycerz100 posiada coś w tym stylu:
Obrazek
(tak miało to mniej więcej wyglądać)

Z tego co wiem jeszcze nie leciało i pozwolę sobie jeszcze na wrzucenie kilku jego fotek ;)
Pow. nośna z tego co pamiętam to 60dm2 dla rozpiętości 1.2m!
Obrazek
Obrazek

_________________
Pozdrawiam Marcin


Góra
 Zobacz profil

 Tytuł: Re: "Dronek" FPV projekt na zimę.
PostNapisane: niedziela, 8 września 2013, 15:58
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Szymon napisał(a):
Stefan, mnie raczej interesował model nie szybki w swojej naturze, tylko model który wytrzyma dużą prędkość z racji zastosowania mocnego napędu. Model, który lata z natury szybko (a widzę że o taki Ci chodzi) ma dużą prędkość podejścia, a i start takim modelem jest kłopotliwy.

Szymon.
Zapewniam Cię, że będzie latał ja "baranek".
Gdy trzeba szybko i gdy trzeba wolno. Odpowiednie profile i prosta mechanizacja.
Normalny start z ręki jak SW.
Jestem w tym projekcie uparty bo wiem co mówię :D
Zrobię go, podtrzymuję moją deklarację.
"A będzie Pan zadowolony", co nauczyłem się tutaj :mrgreen:
gjery napisał(a):
Ciekawa koncepcja modelu, co prawd był już podobny projekt forumowy zimą na temat Biplane Flying Wing i raczej sam umarł śmiercią naturalną, bo jakoś cisza w temacie.

Będę uparcie wracał do tematu.
Zbuduję w wolnym przyszłym roku na odliczanej [już pięć miesięcy] przeze mnie emeryturze.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: "Dronek" FPV projekt na zimę.
PostNapisane: niedziela, 8 września 2013, 16:24
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
Sie wypowie co będzie chciał to dostanie. Przyjedzie i będzie patrzył i poprawiał na bieżąco, byle nie zimą bo w warsztaciku zimno jak diabli...

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: "Dronek" FPV projekt na zimę.
PostNapisane: niedziela, 8 września 2013, 16:29
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Boro09 napisał(a):
Kol. Rycerz100 posiada coś w tym stylu:

Ty mu to Marcin wycinałeś?
Jak znajdziesz wolną chwilę i ochotę to machnij sobie taki jak narysowałem.
Zobaczysz jak to pięknie szybuje.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: "Dronek" FPV projekt na zimę.
PostNapisane: niedziela, 8 września 2013, 16:36
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Osa napisał(a):
Sie wypowie co będzie chciał to dostanie. Przyjedzie i będzie patrzył i poprawiał na bieżąco, byle nie zimą bo w warsztaciku zimno jak diabli...

Zimą to się myśli :D , a pracuje gdy cieplej :mrgreen:
Adam. Dzięki za odzew. Pogadamy gdy temat będzie na bieżąco.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: "Dronek" FPV projekt na zimę.
PostNapisane: niedziela, 8 września 2013, 18:18
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 31 maja 2010, 18:35
Posty: 997
Wiek: 74
Lokalizacja: Johannesburg RPA
Stefan!
Przestancie gadac o zimie, u mnie jest teraz zima!
Jest cholernie zimno + 28 C posting.php?mode=reply&f=106&t=6365# :D
Stefan, bardzo ciekawy projekt, trzymam Ciebie za slowo,( i nie tylko) nie czekaj na emeryture,zrob prosciutki prototyp i oblataj ,tydzien roboty z depronu, no moze dwa.Silniczek, maly dzwonek napewno ktos Tobie
porzyczy do oblotu.

Pozdrawiam Wladek.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: "Dronek" FPV projekt na zimę.
PostNapisane: niedziela, 8 września 2013, 20:31
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 21 marca 2010, 14:14
Posty: 301
Wiek: 33
Lokalizacja: Daytona Beach, Fl
Pracuję przy podobnym projekcie samolotu w danym układzie. Przebadanych było kilka układów i najlepszy jest jednak ze skrzydłem z przodu umieszczonym na górze, a skrzydłem tylnym umieszczonym na dole. Układ odwrotny który prezentujesz był wcześniej rozważany, ale jednak nastąpiła zmiana. Nie pamiętam czy chodziło o doskonałość czy problemy ze statecznością, ale jakieś tam były :)

_________________
"A bad day at the flying field is better than a good day at work.
Work is for people who don't know how to fly..."
Krzysiek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: "Dronek" FPV projekt na zimę.
PostNapisane: niedziela, 8 września 2013, 20:59
Offline
Moderator
Avatar użytkownika

Dołączył(a): wtorek, 11 maja 2010, 21:15
Posty: 7094
Wiek: 51
Lokalizacja: Śrem
Wladek napisał(a):
Jest cholernie zimno + 28 C

(:)
+25*C jest granicą jaką wytrzymuje mój organizm, powyżej zaczynam się wytapiać i robię się agresywny :D

_________________
Pozdrawiam - Wojciech; POL - 7728
Jantar Themisto; Jantar Magic; Futaba 8FG
FILMY


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: "Dronek" FPV projekt na zimę.
PostNapisane: poniedziałek, 9 września 2013, 05:06
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Witajcie.
Odpowiem dzisiaj po pracy.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: "Dronek" FPV projekt na zimę.
PostNapisane: poniedziałek, 9 września 2013, 17:16
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Boogie napisał(a):
Pracuję przy podobnym projekcie samolotu w danym układzie. Przebadanych było kilka układów i najlepszy jest jednak ze skrzydłem z przodu umieszczonym na górze, a skrzydłem tylnym umieszczonym na dole. Układ odwrotny który prezentujesz był wcześniej rozważany, ale jednak nastąpiła zmiana. Nie pamiętam czy chodziło o doskonałość czy problemy ze statecznością, ale jakieś tam były :)

No i wielkie dzięki Krzychu za cenną informację. To bardzo przyspieszy dalsze prace nad projektem. Nie będę go musiał zaczynać od początku.
Jak dobrze mieć dobrych znajomych "gdzie trzeba" :D
Powiem tylko, że powrócę do pierwotnej koncepcji tej sprawdzonej kartonowym rzutkiem. Po prostu tak urzekł mnie kadłub Wojtka, że bezkrytycznie i bezmyślnie do niego dorysowałem resztę.
To co zacząłem rysować w maju 2012 dla Szymona tak miało wyglądać:

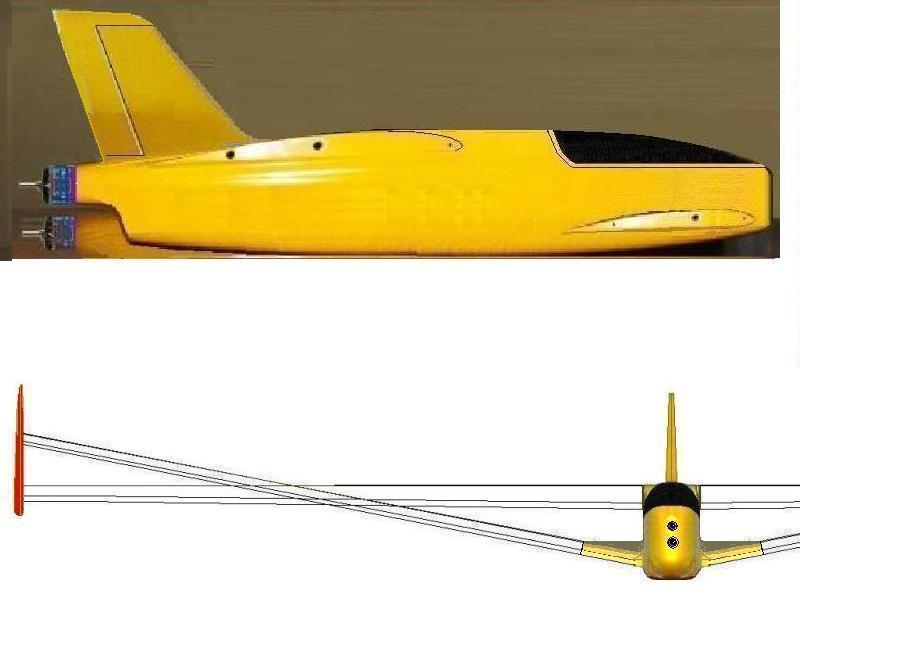

Załącznik:
POD Foto.JPG
POD Foto.JPG [ 51.51 KiB | Przeglądane 6917 razy ]
Załącznik:
TO bok.JPG
TO bok.JPG [ 95.02 KiB | Przeglądane 6917 razy ]

Oczywiście zachowam ten piękny żółty kadłub. Mała zmiana rysunku i tyle.
Wladek napisał(a):
Stefan, bardzo ciekawy projekt, trzymam Ciebie za slowo, nie czekaj na emeryture,zrob prosciutki prototyp i oblataj ,tydzien roboty z depronu, no moze dwa.Silniczek, maly dzwonek napewno ktos Tobie porzyczy do oblotu. Pozdrawiam Wladek.

Dzięki Władku za duchowe wsparcie. Jakieś silniczki znajdę nawet i u siebie. Z tym nie ma problemu. Problemem jest czas, a właśnie jego brak.
tylko dla relaksu po pracy coś sobie "rysuję"

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: "Dronek" FPV projekt na zimę.
PostNapisane: poniedziałek, 9 września 2013, 18:28
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 12 marca 2013, 14:02
Posty: 58
Wiek: 46
Lokalizacja: Sanok
Gratuluję pomysłu i życzę udanego oblotu! :-)
Proszę mi powiedzieć czy na przednim płacie są lotki czy klapy? I jaki docelowo będzie profil w skrzydłach?
Pozdrawiam
Bartek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: "Dronek" FPV projekt na zimę.
PostNapisane: poniedziałek, 9 września 2013, 19:30
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Zmieniłem
Załącznik:
BOK 3.JPG
BOK 3.JPG [ 48.36 KiB | Przeglądane 6875 razy ]

reszta stopniowo sama wyjdzie.

ED: wznios przedniego skrzydła nie jest jeszcze w tej wersji ustalony.
Muszę to przemyśleć.

_________________
Pozdrawiam Stefan.


Ostatnio edytowano wtorek, 10 września 2013, 18:14 przez Stema, łącznie edytowano 1 raz

Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: "Dronek" FPV projekt na zimę.
PostNapisane: wtorek, 10 września 2013, 18:12
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
bartek74 napisał(a):
Gratuluję pomysłu i życzę udanego oblotu! :-)
Proszę mi powiedzieć czy na przednim płacie są lotki czy klapy? I jaki docelowo będzie profil w skrzydłach?
Pozdrawiam
Bartek

To są stery wysokości współpracujące z tymi na tylnym skrzydle (działają "na odwrót"), ale również to są klapy i hamulce. Wszystkie wychylenia i mixy będę musiał dobrać doświadczalnie.
Jeśli dobrze pamiętam to tylno skrzydło. to które już jest, w/g Darczyńcy to Zagi 8%. I w prototypie takie zostanie.
Przednie jeszcze nie wiem.
Może pomożecie?

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: "Dronek" FPV projekt na zimę.
PostNapisane: wtorek, 10 września 2013, 18:23
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 31 maja 2010, 18:35
Posty: 997
Wiek: 74
Lokalizacja: Johannesburg RPA
Stefan,
Gdzie znalazles podstawy aerodynamiczne do swojego projektu!
Szukam i nic nie znalazlem, to nie jest canard,ani delta, jak prawidlowo nazywa sie ta konfiguracja ?

Podaj link , warto ten temat troche poznac od strony teorji.

Pozdrawiam Wladek.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: "Dronek" FPV projekt na zimę.
PostNapisane: wtorek, 10 września 2013, 19:09
Offline
modelarz
Avatar użytkownika

Dołączył(a): sobota, 11 maja 2013, 12:27
Posty: 65
Wiek: 28
Lokalizacja: Zbąszyń
Kiedyś szukałem informacji nt. takiego skrzydła wpisując: box wing, closed wing i X wing.
W teorii super doskonałe skrzydło, praktyki nie sprawdzałem ;)

_________________
Pozdrawiam Marcin


Góra
 Zobacz profil

Wyświetl posty nie starsze niż:  Sortuj wg
Utwórz nowy wątek Odpowiedz w wątku  [ Posty: 62 ]  Przejdź na stronę 1, 2, 3, 4  Następna strona

Strefa czasowa: UTC + 1


Kto przegląda forum

Użytkownicy przeglądający ten dział: Brak zidentyfikowanych użytkowników i 2 gości


Nie możesz rozpoczynać nowych wątków
Nie możesz odpowiadać w wątkach
Nie możesz edytować swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Skocz do:

77,163,305 Wyświetlone Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Przyjazne użytkownikom polskie wsparcie phpBB3 - phpBB3.PL
