Pilatus turbo porter pc6

Konrad_P

Chłopaki wasza wiedza jest bezkresna.

Poszukuje jakichś planów tego modelu.
Ponoć kiedyś były opublikowane w Modelarzu lub Małym Modelarzu.
Plany nie dla mnie ale jak by się znalazły to byłoby super.

Krzysiek67

Witam, może coś takiego:
http://www.outerzone.co.uk/plan_details.asp?ID=5122
albo taki:
http://www.outerzone.co.uk/plan_details.asp?ID=5037
Ten pierwszy to nie wersja turbo, ale może na coś się przyda.

Pozdrawiam Krzysiek.

Stema

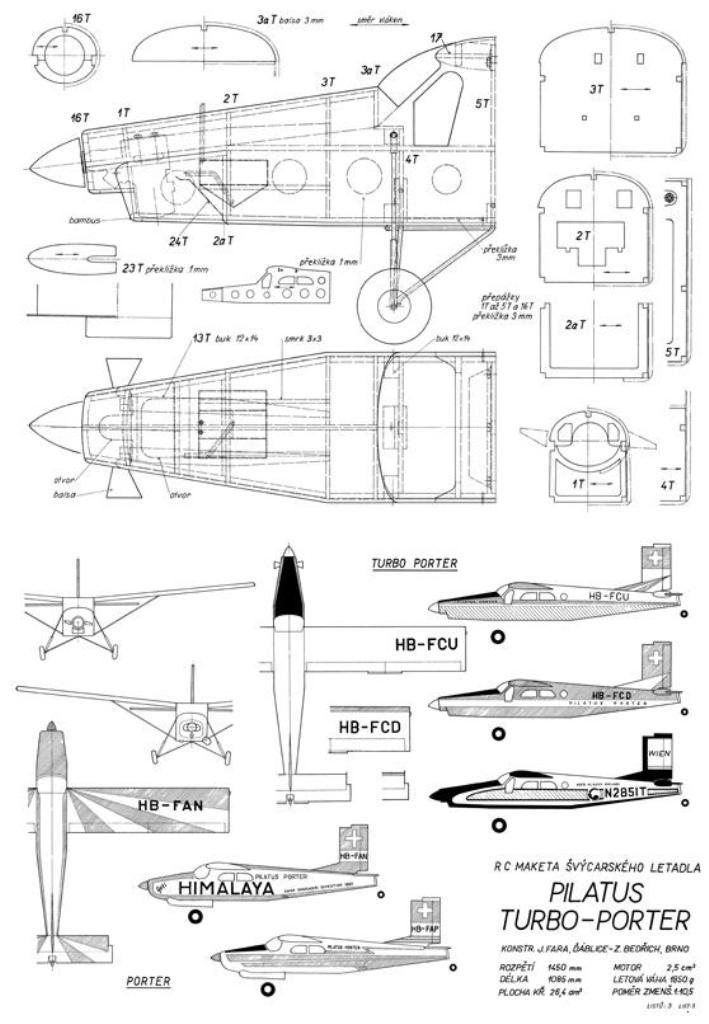

Mam to

Załącznik:

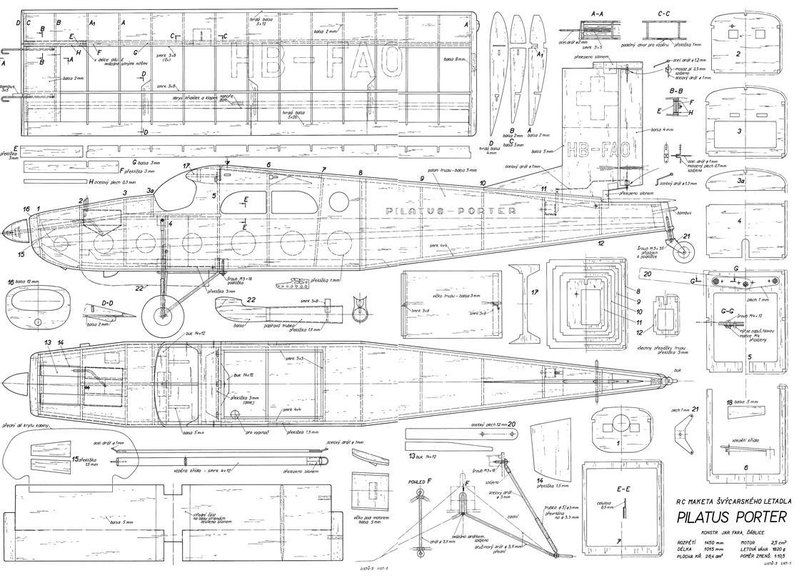

Pilatus 1.JPG [ 175.04 KiB | Przeglądane 2133 razy ]

Załącznik:

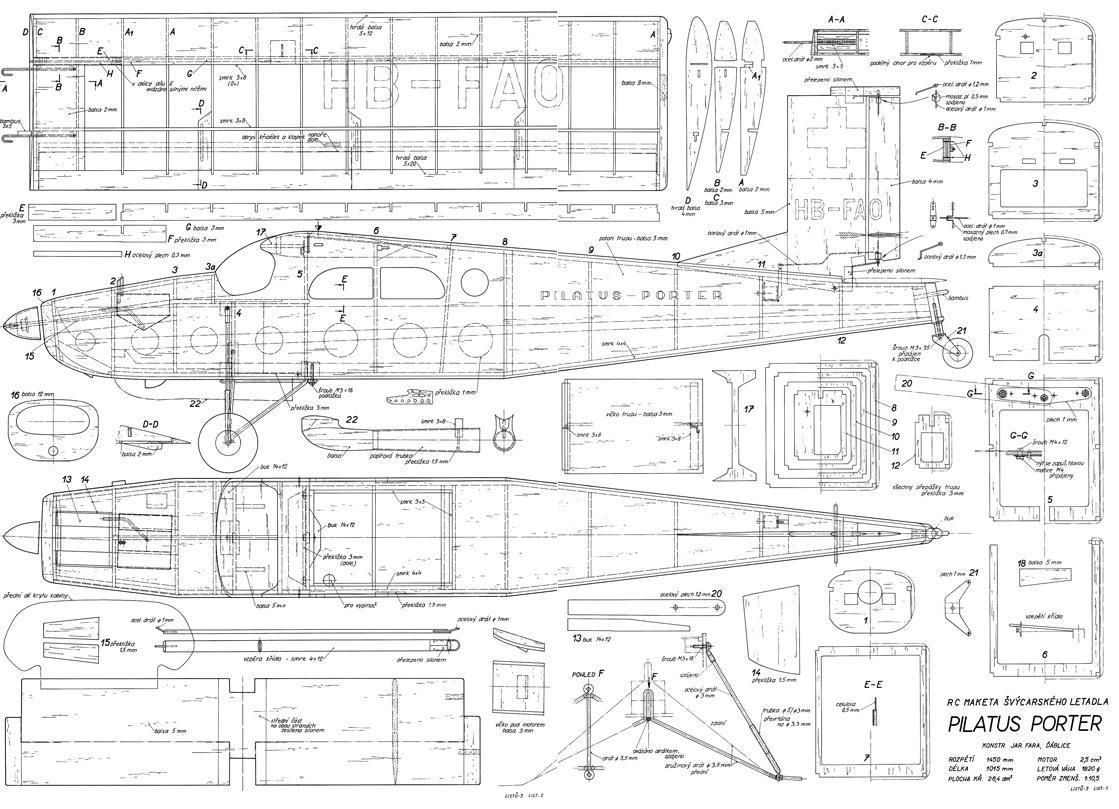

Pilatus 2.JPG [ 90.78 KiB | Przeglądane 2133 razy ]

wojcio69

Pliku DWG nie otwierałem - brak programu

Załącznik:

Porter Bo.dwg [239.64 KiB]
Pobrane 159 razy

Załącznik:

attachment.pdf [168.44 KiB]
Pobrane 153 razy

Konrad_P

Kurde dzięki wielkie. Dam znać po weekendzie czy adresatowwi o to właśnie chodziło.
Może się to przełoży na dobre.

Osa

Dwg otwierać w jednostkach calowych to bydle ma ponad 4 metry rozpiętości, Statecznik poziomy 177 cm.
Niezły bydlaczek

Cytuj:

Pilatus Turbo Porter:
Semi-scale model in scale 1:7.57 with a 199.9 cm wingspan and 177.17 cm fuselage.
Drawn for the RCV-90sp engine with at least 7 servoes.
All units are in centi-meters and milli-meters.
Since this model has not been build in real life yet adjustments might need to be made.
All material is balsawood unless otherwise stated.
Tailwheel and wing/body connection is builders own choice.
Regarding weight of the model I have no clue!

- This is my first AutoCAD model. So any changes are more than welcome. Please e-mail me on Bo_sondergaard@hotmail.com

Edycja:
Dziwnie skalowane plany. Sprawdziłem kilka wymiarów i wychodzi, że po otworzeniu wybierając wymiarowanie calowe aby się zgadzały wcięcia na niektóre elementy, grubości uzytych materiałów itp. należy zmniejszyć całość o 60% :lol:

Miłej zabawy.
