 Tytuł: Re: Wymiana układu scalonego
PostNapisane: wtorek, 29 października 2019, 23:13
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 21 lutego 2013, 12:14
Posty: 480
Wiek: 72
Lokalizacja: Olsztyn
Mam USBasp V2.0 firmy LC Technology .

_________________
Dobre towarzystwo i kropla rumu , lub na odwrót .


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wymiana układu scalonego
PostNapisane: środa, 30 października 2019, 11:44
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
O to super. Niedaleko od procesora jest złącze mikrokanda (6 pinów) właśnie do podłączenia programatora. Dzięki temu można sprawdzić w jakiej kondycji jest uC.
1. Użyłbym programu mkAVRCalculator, w zakładce programator AVR jest żółty przycisk Sprawdź podłączony AVR. Jeśli procesor żyje to ten program pokaże jego sygnaturę i powie że to Atmega 2560. Jeśli procek jest martwy to pokaże się jakiś komunikat błędu.
Załącznik:
avr_01.JPG [ 67.37 KiB | Przeglądane 2043 razy ]

2. Jeśli powyższe się uda czyli procek jest żywy, to z programu Arduino IDE, wybierz wypal bootloader i powtórz działanie z poprzedniego postu czyli wgranie firmware od zera. Mając podłączony USBasp możesz to zrobić nim, albo tradycyjnie przez kabelek usb podłączony do drukarki. W sumie lepiej to zrobić programatorem bo może się okazać że uszkodzenie to właśnie port komunikacyjny a wtedy go omijasz.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wymiana układu scalonego
PostNapisane: środa, 30 października 2019, 12:37
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 17 lutego 2017, 01:53
Posty: 256
Wiek: 42
Lokalizacja: Poznań
mkAVRCalculator w wersji darmowej nie ma przypadkiem ograniczeń co do procesorów?
Ja używam AVRDUDESS i tam też jest opcja wykrywania procesora.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wymiana układu scalonego
PostNapisane: środa, 30 października 2019, 18:15
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 21 lutego 2013, 12:14
Posty: 480
Wiek: 72
Lokalizacja: Olsztyn
Program uruchomiłem , ale nie wiem jak go połączyć z programatorem . Kabel , wtyk programatora ma wejście na 10 pinów a w płycie drukarki jest 6 pinów .
Jak to połączyć lub jak zrobić przejściówkę .

_________________
Dobre towarzystwo i kropla rumu , lub na odwrót .


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wymiana układu scalonego
PostNapisane: środa, 30 października 2019, 18:19
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 17 lutego 2017, 01:53
Posty: 256
Wiek: 42
Lokalizacja: Poznań
Obrazek zapożyczony z sieci.


Załączniki:
images.png [ 7.33 KiB | Przeglądane 2003 razy ]
Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wymiana układu scalonego
PostNapisane: środa, 30 października 2019, 18:50
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 2121
Wiek: 53
Lokalizacja: Pleszew
Poprawka - na górnym malunku MOSI po lewej stronie (nad GND) to VCC.

_________________
Jak mówię że coś zrobię to zrobię, nie trzeba mi co pół roku przypominać..
- Sławek -


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wymiana układu scalonego
PostNapisane: środa, 30 października 2019, 18:54
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Joker nie słuchaj fałszywych proroków. Jak wrócę do domu to Ci sprawdzę na schemacie....

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wymiana układu scalonego
PostNapisane: środa, 30 października 2019, 18:58
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 17 lutego 2017, 01:53
Posty: 256
Wiek: 42
Lokalizacja: Poznań
Masz racje nawet nie spojrzałem pierwsze lepsze zdjęcie z sieci.


Załączniki:
pobrane.jpg [ 7.43 KiB | Przeglądane 1987 razy ]
Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wymiana układu scalonego
PostNapisane: środa, 30 października 2019, 19:04
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 21 lutego 2013, 12:14
Posty: 480
Wiek: 72
Lokalizacja: Olsztyn
Czekam cierpliwie .

_________________
Dobre towarzystwo i kropla rumu , lub na odwrót .


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wymiana układu scalonego
PostNapisane: czwartek, 31 października 2019, 10:19
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Dotarłem :D

Schemat Twojej drukarki potwierdza użycie złącza ISP Kanda 6pin
Załącznik:
ISP_01.JPG [ 15.08 KiB | Przeglądane 1950 razy ]

Nawet cyferkami wstrzelili się w standard. Najważniejsze do rozpoznania jest +5V (2), gnd(6) i MISO(1)

Te trzy dlatego żeby ustalić gdzie jest początek, gdyż producenci często oznaczają 1 pin każdej wtyczki. Na zdjęciu zbytnio nie widać czy są tam jakieś oznaczenia, czy nie. A +5V i gnd bo te najłatwiej wyłapać miernikiem.

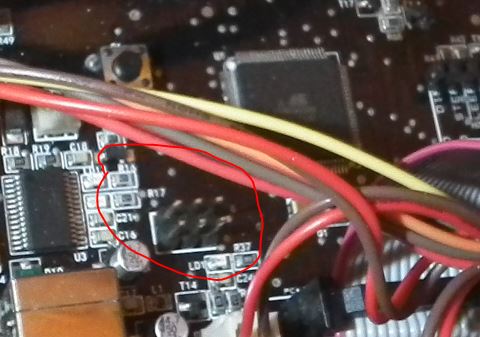

Pin (2)+5V powinien być w dolnym rzędzie po prawej stronie, lub w górnym po lewej.
Załącznik:
ISP_02.JPG [ 40.25 KiB | Przeglądane 1950 razy ]


Po układzie pinów widać, że wystarczy sprawdzić miernikiem (ustawionym na prąd stały) zewnętrzne piny w górnym rzędzie i dolnym rzędzie. Jedna z tych par pokaże na mierniku 5V. Co będzie oznaczało, że znalazłeś pin 2 i 6, czyli znasz położenie wszystkich pinów
Załącznik:
ISP_04.JPG [ 16.77 KiB | Przeglądane 1950 razy ]


Jako przejściówkę można wykorzystać taki gotowiec, do kupienia wszędzie. Lub podłącz się po prostu wciskanymi kabelkami jak niżej.
Załącznik:
ISP_03.JPG [ 13.25 KiB | Przeglądane 1950 razy ]

Załącznik:
ISP_05.JPG [ 36.24 KiB | Przeglądane 1950 razy ]

Zasada łączenia to łączenie tych samych czyli MISO z MISO, MOSI z MOSI itd

Potem programator w USB i reszta już zgodnie z opisem z wcześniejszych postów.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wymiana układu scalonego
PostNapisane: piątek, 1 listopada 2019, 18:14
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 21 lutego 2013, 12:14
Posty: 480
Wiek: 72
Lokalizacja: Olsztyn
Podłączyłem według opisu wynik był taki .

Załącznik:
hwila.jpg [ 128.53 KiB | Przeglądane 1942 razy ]


Joker

_________________
Dobre towarzystwo i kropla rumu , lub na odwrót .


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wymiana układu scalonego
PostNapisane: sobota, 2 listopada 2019, 08:36
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Wyciąłeś trochę za dużo obrazka, gdyż w dolnej linii jest jeszcze komunikat, o np taki:
Załącznik:
avr6.JPG [ 76.12 KiB | Przeglądane 1899 razy ]


Jeśli masz taki napis jak u mnie tzn, że programator nie widzi procesora, co oznacza, że Twoja pierwsza diagnoza jest raczej prawidłowa :D

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wymiana układu scalonego
PostNapisane: sobota, 2 listopada 2019, 16:22
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 21 lutego 2013, 12:14
Posty: 480
Wiek: 72
Lokalizacja: Olsztyn
Jest właśnie tak , czyli w poniedziałek procesor do wymiany . Mam już nowy . Zobaczymy co z tego wyjdzie .

Joker

_________________
Dobre towarzystwo i kropla rumu , lub na odwrót .


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wymiana układu scalonego
PostNapisane: niedziela, 17 listopada 2019, 09:55
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
I jak tam? Wymieniony?

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wymiana układu scalonego
PostNapisane: niedziela, 24 listopada 2019, 12:39
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 21 lutego 2013, 12:14
Posty: 480
Wiek: 72
Lokalizacja: Olsztyn
Układ scalony wymieniony .
Ale programu dalej wpisać się nie da . Przy tej drukarce ktoś dobrze majstrował , znalazłem dwie przecięte ścieżki wlutowany inny niż w schemacie tranzystor i jeszcze jakieś spalone części .
Definitywnie rozstałem się z tą płytą . Miałem trzy razy do czynienia z tą drukarenką ( łącznie z opisywaną ) i we wszystkich powtarzała się awaria układu elektronicznego (płytka ) .
Postanowiłem wymienić elektronikę na coś mniej awaryjnego . Wybór padł na płytkę BIGTREETECH SKR V1.3 .
Ale to opiszę w nowym poście .

Joker

_________________
Dobre towarzystwo i kropla rumu , lub na odwrót .


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wymiana układu scalonego
PostNapisane: niedziela, 24 listopada 2019, 15:55
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Rozstałeś się z nią tak bardzo, że nie da się jej wysłać np do mnie?

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wymiana układu scalonego
PostNapisane: niedziela, 24 listopada 2019, 17:52
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 21 lutego 2013, 12:14
Posty: 480
Wiek: 72
Lokalizacja: Olsztyn
Nie aż tak . mam ją oczywiście .
Jeśli chcesz to podaj adres , wyślę ją oczywiście razem z modułem ekranu żeby był komplet .

Joker

_________________
Dobre towarzystwo i kropla rumu , lub na odwrót .


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wymiana układu scalonego
PostNapisane: niedziela, 24 listopada 2019, 21:42
Offline
Administrator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:16
Posty: 6583
Wiek: 38
Lokalizacja: Czechowice-Dziedzice
Ellipsis napisał(a):
Rozstałeś się z nią tak bardzo, że nie da się jej wysłać np do mnie?



Ellipsis vel "McGyver" zrobi z tego pewnie coś , co jak pokaże to szczęki nam opadną.

_________________
To bzykanie coś oznacza. Takie bzyczące bzykanie nie bzyka bez powodu.

pozdrawiam Marcin


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wymiana układu scalonego
PostNapisane: niedziela, 26 stycznia 2020, 19:33
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Spieszę z doniesieniami z frontu.
Po pierwsze nowy układ scalony został przylutowany i wymieniony bardzo porządnie więc to, że płytka nie działa nie jest absolutnie powodem jakiegoś błędu.
Niestety na płycie głównej są trzy miejsca przepalone do cna. Czyli uszkodzenie sięga przez obydwie warstwy miedzi powodując zwarcie, kiedyś były tam tranzystorki, a że były podłączone bezpośrednio do układu scalonego to spowodowały jego zabicie oraz to samo zrobiły z nowym układem gdyż zwarcia na raz na trzech pinach raczej żaden uC nie wytrzyma :(

Co przeżyło: stepsticki, moduł wyświetlacza, oraz dwa bloki na płycie głównej: zasilający elektronikę oraz interfejs usb-ttl
czyli jedyne co można z tego właściwie zrobić to biżuteria tego typu: https://www.etsy.com/pl/listing/532189907/turkusowy-naszyjnik-obwodu-drukowanego?ref=internal_similar_listing_bot-5&pro=1

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wymiana układu scalonego
PostNapisane: niedziela, 26 stycznia 2020, 21:36
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 21 lutego 2013, 12:14
Posty: 480
Wiek: 72
Lokalizacja: Olsztyn
Dzięki za ekspertyzę . :oops: Resztę napisałem na PW .
Jeszcze raz serdeczne dzięki .
