 Tytuł: Składane skrzydło o miękkim pokryciu
PostNapisane: niedziela, 31 marca 2019, 08:21
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 2121
Wiek: 53
Lokalizacja: Pleszew
Pomysł dotyczy "Szczerbatka", ale generalnie chodzi za mną od dawna.. Otóż - poniżej malunek z dwoma pozycjami skrzydła - czarne rozłożone, czerwone - złożone (proporcje umowne, chodzi mi raczej o samą zasadę).

Załącznik:
Nocna furia.jpg
Nocna furia.jpg [ 104.92 KiB | Przeglądane 621 razy ]


O ile "mechanika" z grubsza powinna zadziałać, o tyle nie mam koncepcji na samo pokrycie skrzydła - docelowo ma to być goły kawałek stylonu. Robiąc pokrycie z lekkim naddatkiem mogę uzyskać jakiś "profil", jednak do faktycznego profilu będzie mu baaaaaaaardzo daleko (prędzej będzie to kawałek szmaty łopoczącej na wietrze).. Myślałem o wklejeniu kilku "żeberek" do stylonu, jednak wklejenie musiało by być tylko na pewnym odcinku - by umożliwić składanie..

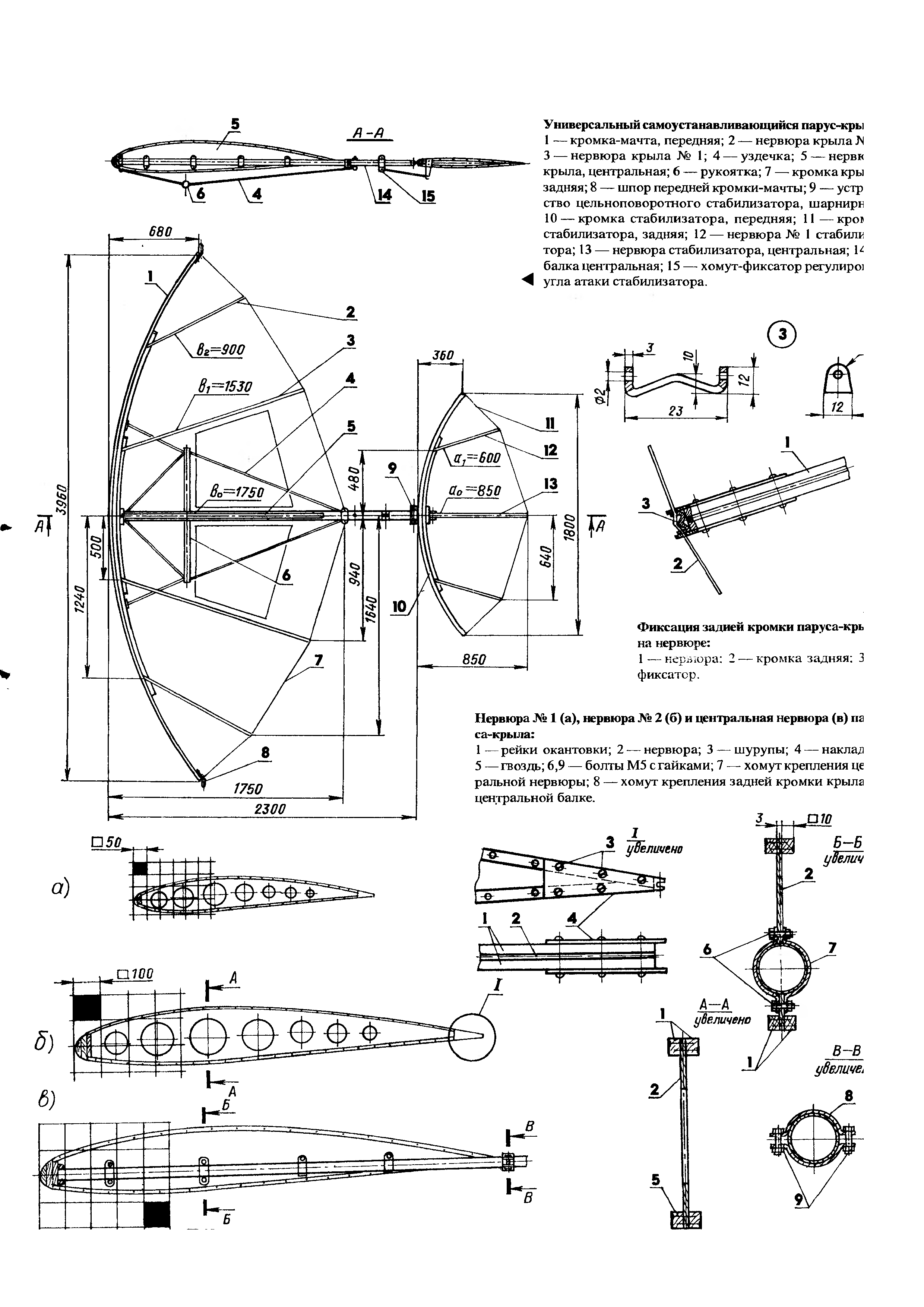

Poniżej skany dwóch podobnych pomysłów, jednak biorąc pod uwagę ze pochodzą z pisemka "Modelist Konstrukror" z czasów ZSRR nie mam pewności czy były sprawdzane w rzeczywistości..

Załącznik:
MK 1982 12 1.jpg
MK 1982 12 1.jpg [ 3.84 MiB | Przeglądane 621 razy ]


Załącznik:
MK 1999 12 2.jpg
MK 1999 12 2.jpg [ 2.14 MiB | Przeglądane 621 razy ]


Ma ktoś pomysła jak to rozwiązać?..

_________________
Jak mówię że coś zrobię to zrobię, nie trzeba mi co pół roku przypominać..
- Sławek -


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Składane skrzydło o miękkim pokryciu
PostNapisane: niedziela, 31 marca 2019, 10:26
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Po pierwsze primo, to ruskie zrobili przecież zupełnie co innego, masz łuk napinający i składnie na zasadzie parasola. Czyli jakieś tam fiszbiny i materiał do naciągnięcia. A Ty chcesz w górę składać.
Po drugie primo wszystko zależy od skali, to ma być główne skrzydło? Składane w locie? Czy tylko do przewozu, itd itp To wymusi z automatu materiał, bo jak będzie małe to może być z czegokolwiek a jak główne skrzydło składane w locie to pamiętając rozmiary to chyba zostają Ci tylko technologie z NASA, czyli wungiel i takie tam

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Składane skrzydło o miękkim pokryciu
PostNapisane: niedziela, 31 marca 2019, 10:49
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 6 lipca 2011, 11:27
Posty: 1380
Wiek: 55
Lokalizacja: Wągrowiec - Wlkp
Jedno pytanie Sławku, ten pierwszy rysunek - Twój - to widok z przodu czy z góry? Tak na początek.

_________________
pozdrawiam Grzegorz


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Składane skrzydło o miękkim pokryciu
PostNapisane: niedziela, 31 marca 2019, 11:44
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 2121
Wiek: 53
Lokalizacja: Pleszew
Spróbuję odpowiedzieć za jednym podejściem - pierwszy malunek to widok z góry, zaś całość - składana do transportu. Malunki z MT są tylko by pokazać jak inni to widzą, choć właśnie drugi ma coś co do mnie przemawia - żebra / fiszbiny (dzięki za słowo którego mi brakowało) wkomponowane w pokrycie. Sądzę że ten kierunek jest właściwy, choć musiał bym przysiąść do znalezienia rozwiązania połączenia żeber do krawędzi natarcia..

_________________
Jak mówię że coś zrobię to zrobię, nie trzeba mi co pół roku przypominać..
- Sławek -
