 Tytuł: Tachometr/obrotomierz modelarski
PostNapisane: wtorek, 8 listopada 2016, 12:34
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 4538
Wiek: 40
Lokalizacja: Kraków
Pewnie wielu z Was kojarzy portal http://elfly.pl/ jak i samego autora (www@elfly.pl), który zrobił bardzo wiele przydatnych w modelarskim życiu układów.

Jako, że jeden z naszych forumowych kolegów właśnie składa to urządzenie pomyślałem, że zrobię do niego obudowę. Dzięki temu projekt będzie miał szansę na więcej realizacji.

Ale pierwsze jeszcze parę słów o samym obrotomierzu:
Kod:
ATmega8 oraz wyświetlacz ze starej Nokii (LPH7366)
zakres pomiarowy prędkości obrotowej: 100-99990obr/min
rozdzielczość pomiaru prędkości obrotowej: 10obr/min
dokładność pomiaru: nie gorsza niż 0,5%
szacunkowe określanie wartości ciągu, prędkości strumienia zaśmigłowego i mocy
wyświetlanie stanu baterii
automatyczne wyłącząnie ze zwłoką zależną od stanu pracy tachometru
czas pracy z pojedynczego ogniwa CR2032: ok. 100h
czas czuwania: ok. 20 lat (ogniwo CR2032)

Na stronie autora jest spis elementów, zdjęcia z każdej strony, rysunek płytki w tym także lustrzane odbicia a także rysunek rozłożenia elementów i wsad do Atmegi.

Żeby ułatwić sobie projektowanie obudowy, postanowiłem zrobić model układu z kluczowymi elementami, czyli mamy płytkę PCB z depronu (w tym dwustronnie wydrukowane ścieżki), 2 mikrostyki, wyświetlacz i pojemnik na baterię CR2032. :mrgreen:
Załącznik:
Zdjęcie-0566.jpg [ 348.22 KiB | Przeglądane 2280 razy ]


Obudowę rysowałem w DesignSpark Mechanical (krótki opis: http://3dcad.pl/aktualnosci/7908/design ... video.html), który wielokrotnie polecał tu na forum Artu i Osa. Powiem Wam, że program jest super. Dla porównania podobne pudełko w FreeCAD rysowałbym z pewnością jakieś 3x dłużej...
Załącznik:

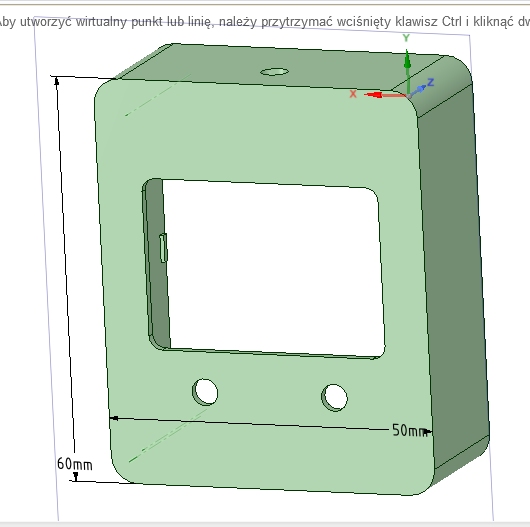

Schowek07.jpg [ 54.56 KiB | Przeglądane 2280 razy ]

Załącznik:
Schowek05.jpg [ 91.43 KiB | Przeglądane 2280 razy ]

Załącznik:

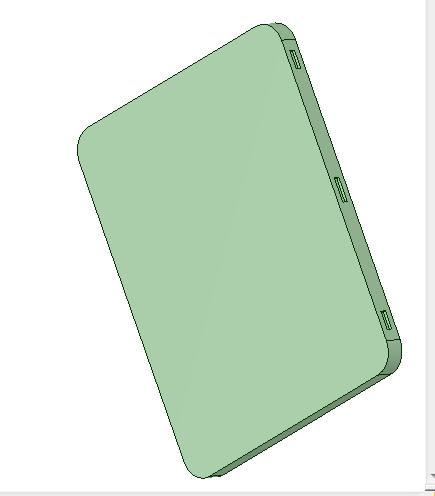

Schowek06.jpg [ 26.5 KiB | Przeglądane 2280 razy ]


Pozostaje jeszcze sprawdzian - zderzenie projektu cyfrowego z rzeczywistością i jeśli wszystko będzie ok wrzucę tu pliki dla każdego.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Tachometr/obrotomierz modelarski
PostNapisane: wtorek, 8 listopada 2016, 17:30
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 1725
Wiek: 53
Lokalizacja: Szczytniki
Kilka lat temu zmajstrowałem multimetr do zasilacza którym ładuje pakiety.
Załącznik:
DIP_lcd_res_capa_litle.jpg [ 2.73 KiB | Przeglądane 2244 razy ]

Szkoda że strona się nie rozwija. Bo projekty były bardzo fajne.

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Tachometr/obrotomierz modelarski
PostNapisane: czwartek, 17 listopada 2016, 15:40
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 4538
Wiek: 40
Lokalizacja: Kraków
Pudełko gotowe: http://www.thingiverse.com/thing:1898237

Obrazek

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Tachometr/obrotomierz modelarski
PostNapisane: piątek, 9 grudnia 2016, 19:47
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 1725
Wiek: 53
Lokalizacja: Szczytniki
Podbiję temat, zbudowałem jakiś czas temu multimetr ze strony http://elfly.pl/
A że to dawno było to postanowiłem na nowo zbudować taki sam. Wpis po to aby pokazać jak za kilka zł można zbudować całkiem przyzwoite urządzenia, do tego z minimum elementów złożone. Cały opis jest na stronie która podana została wcześniej. Trochę okroiłem projekt, ale można było jeszcze bardziej, w sumie dwa oporniki są nie potrzebne do moich potrzeb. Pcb przerobiłem aby wykorzystać tradycyjne przewlekane elementy.
Załącznik:
DSC00043.jpg [ 209.47 KiB | Przeglądane 2031 razy ]

Po tym to już z górki poszło.
Załącznik:
DSC00044.jpg [ 209.26 KiB | Przeglądane 2031 razy ]

I efekt końcowy.
Załącznik:
DSC00046.jpg [ 318.22 KiB | Przeglądane 2031 razy ]

Gdyby się komuś umyśliło coś takiego zrobić to służę pomocą, bo dwa takie zrobiłem działające :mrgreen:

_________________
Pozdrawiam Jurek
