 Tytuł: Re: DHT + turnigy
PostNapisane: niedziela, 14 czerwca 2015, 09:41
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Schemat poprawny.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: DHT + turnigy
PostNapisane: niedziela, 14 czerwca 2015, 16:20
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 16 sierpnia 2013, 21:42
Posty: 70
Wiek: 35
Lokalizacja: Jarocin
Dzięki w tygodniu mają przyjść elementy i będę składał.
Zobaczymy co to będzie.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: DHT + turnigy
PostNapisane: czwartek, 25 czerwca 2015, 07:36
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 16 sierpnia 2013, 21:42
Posty: 70
Wiek: 35
Lokalizacja: Jarocin
Zrobiłem ten konwerter według tego schematu i lipa. Nadal nie mam tego rssi tssi, same zera.
Czy podczas pierwszych nieudanych próbach, mogłem popsuć swoją aparaturę??
Tylko że jak podłącze odbiorniki rygle i silniki to pracują normalnie. Już nie wiem co mam zrobić.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: DHT + turnigy
PostNapisane: czwartek, 25 czerwca 2015, 08:48
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
To może jakieś zdjęcie co i gdzie podłączyłeś?

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: DHT + turnigy
PostNapisane: piątek, 26 czerwca 2015, 06:45
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 16 sierpnia 2013, 21:42
Posty: 70
Wiek: 35
Lokalizacja: Jarocin
Na pierwszym zdjęciu mam podłączony FRSKY i zasilanie mojego konwertera +5V i GND.
Załącznik:
CAM00187.jpg [ 226.79 KiB | Przeglądane 5217 razy ]

Tutaj te kable MOSI i MISO wychodzą z apki i idą do mojego konwertera
Załącznik:
CAM00186.jpg [ 99.77 KiB | Przeglądane 5217 razy ]

Tutaj jest mój konwerter i opisane wszystko jak mam podłączone. Te kabelki RX i TX idą do nadajnika FRSKY.
Załącznik:
CAM00.jpg [ 228.92 KiB | Przeglądane 5217 razy ]

Chciałbym zaznaczyć że nadajnik frsky jest nowy i nic w nim nie było przerabiane.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: DHT + turnigy
PostNapisane: piątek, 26 czerwca 2015, 08:26
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
A usunąłeś 2 rezystory pod napisem MISO? Lub przeciąłeś ścieżki idące do nich?
Obrazek

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: DHT + turnigy
PostNapisane: sobota, 27 czerwca 2015, 08:05
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 16 sierpnia 2013, 21:42
Posty: 70
Wiek: 35
Lokalizacja: Jarocin
Odlutowałem te 2 rezystory.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: DHT + turnigy
PostNapisane: sobota, 27 czerwca 2015, 20:58
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 16 sierpnia 2013, 21:42
Posty: 70
Wiek: 35
Lokalizacja: Jarocin
Ma ktoś jeszcze jakiś pomysł jak to zrobić???


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: DHT + turnigy
PostNapisane: sobota, 27 czerwca 2015, 22:01
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Jaki masz tryb ustawiony w DHT?

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: DHT + turnigy
PostNapisane: sobota, 27 czerwca 2015, 23:05
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 16 sierpnia 2013, 21:42
Posty: 70
Wiek: 35
Lokalizacja: Jarocin
2-way i odbiornik D8R-IIplus


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: DHT + turnigy
PostNapisane: sobota, 27 czerwca 2015, 23:50
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
A jakie dane wysyłasz z odbiornika (jakie masz czujniki)?

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: DHT + turnigy
PostNapisane: niedziela, 28 czerwca 2015, 08:53
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 16 sierpnia 2013, 21:42
Posty: 70
Wiek: 35
Lokalizacja: Jarocin
2 razy czujnik temperatury, GPS, czujnik płynu.
A jak mam odlutowane te 2 rezystory to mogę podłączyć nadajnik DHT-U??? Może odbiornik skopany i nie wysyła tych sygnałów.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: DHT + turnigy
PostNapisane: niedziela, 28 czerwca 2015, 10:22
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Odlutowane rezystory powodują, że sygnał zamiast z 2 przełączników aparatury idzie z MAX232 czyli z modułu DHT. Jeśli są na miejscu to telemetria nie zadziała. Pytanie czy nie ciąłeś też jakiś ścieżek?

Gdybyś miał takie coś:
Obrazek to mógłbyś sprawdzić czy DHT działa poprawnie. Wtedy podłączasz zasilanie do DHT, następnie łączysz je z max232 a tego z interfejsem ze zdjęcia. To wszystko podłączasz do USB i sprawdzasz czy coś ten cały zestaw wysyła. Przyda Ci się Bray's terminal

Jeśli DHT coś wysyła to oznacza, że problem jest po stronie podłączenia w aparaturze lub jakiegoś uszkodzenia w niej.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: DHT + turnigy
PostNapisane: niedziela, 28 czerwca 2015, 13:04
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 16 sierpnia 2013, 21:42
Posty: 70
Wiek: 35
Lokalizacja: Jarocin
Żadnych innych ścieżek nie przecinałem.
Ja mam taki układzik, to jest to samo???
Na zdjęciu podobnie wygląda.
A jak podłącze inny odbiornik bez telemetrii to też powinno pokazać mi te sygnały RSSI i TSSI na wyświetlaczu??? Czy też 0???
Posiadam jeszcze odbiornik taki biały V8R7SP.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: DHT + turnigy
PostNapisane: niedziela, 28 czerwca 2015, 15:43
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Układ, który zalinkowałeś się jak najbardziej nadaje. Jeśli odbiornik jest jednokierunkowy (bez telemetrii) to nie pokazuje RSSI bo RSSI jest właśnie jedną z danych telemetrycznych.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: DHT + turnigy
PostNapisane: niedziela, 28 czerwca 2015, 23:56
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 16 sierpnia 2013, 21:42
Posty: 70
Wiek: 35
Lokalizacja: Jarocin
To jak to wszystko podłączyć razem??? Mi ten układ służył do wgrywania nowego FW do frsky.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: DHT + turnigy
PostNapisane: poniedziałek, 29 czerwca 2015, 20:23
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków

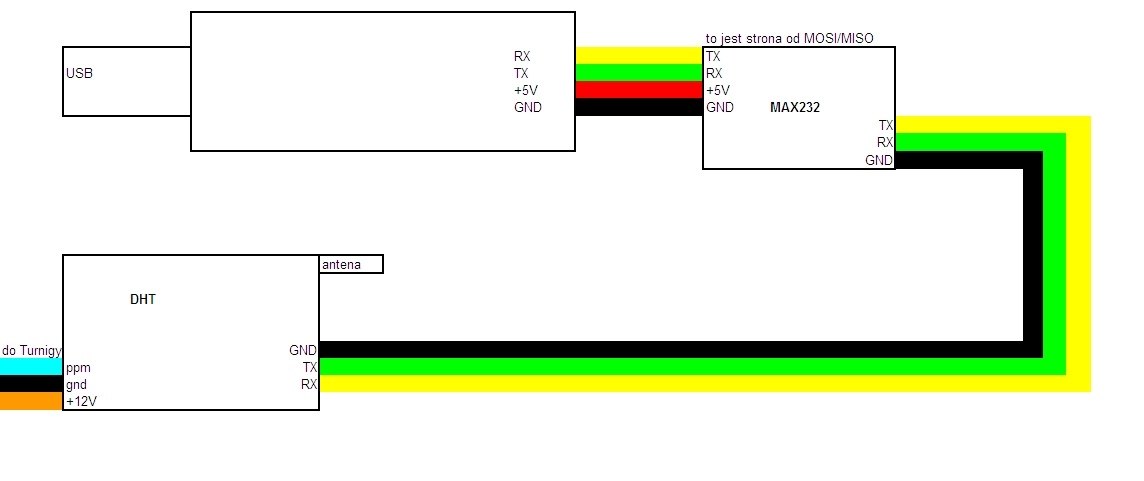

Załącznik:
dht.jpg [ 43.75 KiB | Przeglądane 5062 razy ]

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail
