 Tytuł: FrSky DHT-U - aktualizacja firmware
PostNapisane: piątek, 9 sierpnia 2013, 13:33
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5781
Wiek: 44
Lokalizacja: Kraków
Tyle się ostatnio mówi o zapisywaniu danych z modelu i późniejszej ich prezentacji, że postanowiłem zaktualizować nadajnik FrSky DHT-U do wersji oprogramowania 2.3, która posiada taką właśnie funkcję.

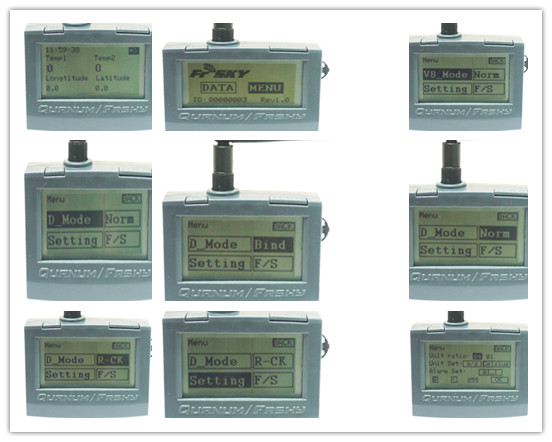

Mówimy o tym module - tu z archaiczym oprogramowaniem w wersji 1.0:
Obrazek

Zakładając, że w modelu mamy jeden z odbiorników z serii z telemetrią:
-D8R klik1 lub klik2
-D6FR klik
-D4R klik

oraz jakąś część lub wszystkie z możliwych czujników:
- wskaźnik poziomu paliwa
- GPS
- variometr
- termometr
- czujnik prędkości obrotowej śmigła
- czujnik napięcia
- czujnik prądu
- czujnik dla LiPO

podłączone przez SensorHub:
Obrazek

Do aktualizacji oprogramowania będziemy potrzebowali:
- moduł nadajnika FrSky DHT-U - może być zasilany z aparatury albo z zewnętrznego źródła
- pliki z firmware i program do jego wymiany klik wersja 2.3
- interfejs USBuart (FTDI) np taki MP00103 klik

W przypadku modułu nadajnika nie musimy zmieniać konfiguracji interfejsu jak to było w przypadku odbiornika: wymiana firmware w odbiorniku FrSky D8R-II Plus

Kolejność prac:
1. Najpierw podłączamy interfejs do komputera i sprawdzamy sobie jaki ma numer portu COM w menadżerze urządzeń - zapamiętujemy go.

Obrazek

Wyciągamy go z komputera i łączymy przewodami z modułem DHT-U zachowując zasadę RX łączymy z TX, a TX z RX, wyprowadzenia modułu wyglądają następująco:
Załącznik:
IMG_8289s.jpg [ 95.18 KiB | Przeglądane 25166 razy ]


Teraz włączamy aparaturę (jeśli to z niej zasilamy moduł) lub podłączamy zewnętrzne źródło napięcia trzymając wciśnięte przyciski A i B - w ten sposób ustawiamy moduł w tryb oczekiwania na aktualizację.
Interfejs UART wsadzamy do USB. Puszczamy przyciski A i B.

2. Ściągnięty plik ze strony FrSky uruchamiamy - a on się rozpakowuje tworząc katalog DHT-U V2.3(data logger) w nim powstaną następujące pliki:
Kod:
data_log.csv
DHUSD_v2.3_Build120712.frk
frsky_update_rev11.exe
libgcc_s_dw2-1.dll
mingwm10.dll
qextserialport.dll
QtCore4.dll
QtGui4.dll
readme.doc


3. Uruchamiamy program frsky_update_rev11.exe z rozpakowanego pakietu i wybieramy numer portu com naszego interfejsu:
Obrazek

Teraz klikamy File i wybieramy obraz firmware'u:
Załącznik:
Schowek00.jpg [ 21.64 KiB | Przeglądane 25166 razy ]


Koniecznie czekamy aż na dole pojawi się to UID z cyferkami! Jeśli się nie pojawi, zamykamy program, odłączamy wszystko i robimy tą część jeszcze raz - wtedy się pojawi.
Załącznik:
Schowek01.jpg [ 6.67 KiB | Przeglądane 25166 razy ]

Ten UID.

Teraz klikamy przycisk Download
Załącznik:
Schowek02.jpg [ 6 KiB | Przeglądane 25166 razy ]

i parę sekund obserwujemy jak belka procentowa idzie od 0% do 100% a na koniec pojawi się napis Download OK.
Załącznik:
Schowek03.jpg [ 6.03 KiB | Przeglądane 25166 razy ]

Klikamy End, program się zamyka a my możemy wszystko odłączyć. Interfejs z USB, zasilanie, przewody sygnałowe.

4. Gdy mamy wszystko wyłączone wsadzamy do modułu kartę microSD
Załącznik:
IMG_8288s.jpg [ 15.53 KiB | Przeglądane 25166 razy ]

Stykami w dół czyli w tym przypadku w kierunku stołu. Sama czynność może przysporzyć nieco kłopotu bo kartę trzeba wcisnąć głęboko aż "zaskoczy" - słychać klik. U mnie było to jakieś 5mm w głąb czyli musiałem ją dociskać cienkim śrubokrętem. Plus jest taki, że nic nie wystaje więc jej nie wyrwiemy przypadkiem :) Jak będziecie ją wciskać pamiętajcie, że tam jest sprężynka a ta mała skubana karta potrafi dzięki temu polecieć w drugi kąt pokoju. Sprawdzałem...

5. To już sam koniec! Włączamy i cieszymy się takim widokiem:
Załącznik:
IMG_8286s.jpg [ 70.23 KiB | Przeglądane 25166 razy ]

Dla przypomnienia oznakowałem przyciski A i B bo często o nich mowa a w starszych manualach jakoś o tym zapomniano żeby wspomnieć, który jest który. Symbol po prawej na górze oznacza, że moduł znalazł kartę no i numer wersji na dole po lewej. Jako, że nie znalazłem nigdzie informacji jakie karty obsługuje DHT-U wsadziłem pierwszą z brzegu 4GB SDHC i jak widać działa.

Dzięki nowego oprogramowaniu mamy dostępne nowe podmenu, dostępne po naciśnięciu z głównego menu klawisza A
Załącznik:
IMG_8287s.jpg [ 17.55 KiB | Przeglądane 25166 razy ]

Pierwsza cyfra na górze log time 3 oznacza że 3 minuty po włączeniu zacznie się logowanie
Druga cyfra poniżej log step 2 oznacza że będzie dokonywany zapis co 2 sekundy.
Mogli to trochę lepiej opisać, no ale cóż. Ważne, że działa.

Plik data_log.csv jest zapisywany w głównym katalogu karty i w zależności od czujników zawiera albo tyle danych:
0:01:01,79,-0.48,-0.336,-0.48,53,28,-,0,0.0099,0.0099,1.7,,
albo tyle:
00:03:11,0 ,,,,,,,,,,,,,,

Nie sprawdzałem jeszcze wszystkiego (wiecie nowa zabawka) ale manual mówi, że w kolejności są to:
TIME,
RSSI,
ACCX,
ACCY,
ACCZ,
ALTITUDE,
TEMP1,
TEMP2,
RPM,
LATITUDE,
LONGITUDE,
SPEED,
CURRENT,
VOLT-ALL,
FUEL-LEVEL
Przykładowy plik znajduje się w ściągniętym pakiecie ze strony FrSky ze wszystkimi plikami.

Jak dla mnie rozwiązanie super bo nie dość że w czasie lotu mogę sobie zerkać na wyświetlacz, mogę sobie ustawić poziomy alarmów dla czujników analogowych czy RSSI to jeszcze potem mogę sobie to wszystko analizować z zapisanych danych na karcie. No i nie wymaga dodatkowego zakupu osobnego DataLoggera.

Pamiętajcie, że po wgraniu wersji 2.3 zawsze można wrócić do wersji 2.0.1 klik, która wciąż posiada obsługę V8.

edyta: Zapomniałem napisać o trzymaniu przycisków A i B w trakcie włączania modułu - już poprawione.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FrSky DHT-U - aktualizacja firmware
PostNapisane: poniedziałek, 19 sierpnia 2013, 18:59
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 16 sierpnia 2013, 21:42
Posty: 70
Wiek: 37
Lokalizacja: Jarocin
Ustawienie poziomu napięć??? Jakie ty ustawiałeś napiecie 5V czy 3,3V???


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FrSky DHT-U - aktualizacja firmware
PostNapisane: poniedziałek, 19 sierpnia 2013, 22:53
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5781
Wiek: 44
Lokalizacja: Kraków
3,3V

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FrSky DHT-U - aktualizacja firmware
PostNapisane: środa, 21 sierpnia 2013, 17:25
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 16 sierpnia 2013, 21:42
Posty: 70
Wiek: 37
Lokalizacja: Jarocin
Witam.
Zakupiłem ten mini moduł konwertera MP00103.
Który sterownik do niego wybrać??
Zbytnio nie wiem jest tam kilka rodzajów.
Ellipsis który ty pobrałeś??


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FrSky DHT-U - aktualizacja firmware
PostNapisane: środa, 21 sierpnia 2013, 22:00
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5781
Wiek: 44
Lokalizacja: Kraków
Możesz Windowsowi pozwolić dobrać automatycznie - da radę.
Ja mam cały czas "CDM20814_WHQL_Certified.zip" ale to już stara wersja bo widzę nową na tej stronce ze sterownikami.
O tu: http://www.ftdichip.com/Drivers/CDM/CDM%202.08.30%20WHQL%20Certified.zip
To wersja dla XP. Jeśli masz inny system musisz pobrać inne sterowniki.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FrSky DHT-U - aktualizacja firmware
PostNapisane: czwartek, 22 sierpnia 2013, 18:44
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 16 sierpnia 2013, 21:42
Posty: 70
Wiek: 37
Lokalizacja: Jarocin
dzięki tobie bardzo


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FrSky DHT-U - aktualizacja firmware
PostNapisane: wtorek, 3 września 2013, 14:53
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5781
Wiek: 44
Lokalizacja: Kraków
Mam ciekawą informację o module DHT-U od serwisu Frsky - swoją drogą świetny serwis!
Moduł DHT-U mimo posiadania portu wyglądającego na mogący wysyłać dane:
Obrazek
Ten oznakowany TX, RX i GND

Nie umie wysyłać danych i przez to:
- nie da się z niego czerpać informacji telemetrycznych np. do Turnigy 9X, czy podłączyć za pomocą bluetooth do Frsky Dashboard
- nie da się podłączyć do niego dodatkowego wyświetlacza FLD-02

Jeśli chcecie korzystać z takich danych należy zaopatrzyć się w wersję DJT lub DHT a następnie zrobić jeszcze przejściówkę sygnałów gdyż Frsky wystawia je w standardzie RS232.
Wspomniany port służy tylko do aktualizacji firmware.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156
