 Tytuł: Turnigy 9x - klapolotki - tutorial
PostNapisane: poniedziałek, 19 lipca 2010, 09:25
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3493
Wiek: 33
Lokalizacja: Warszawa
Czołem!

Zmagałem się już jakiś czas z tematem klapolotek w nadajniku Turnigy 9X - świetny i do tego śmiesznie tani nadajnik modelarski. Google świeciło pustkami, więc przeanalizowałem wszystko jeszcze raz co przeczytałem na znanym wszystkim forum pfmrc i pokombinowałem.

Oto co w końcu udało mi się osiągnąć:

Udało mi się zaprogramować w owym nadajniku klapolotki z prawdziwego zdarzenia.
Działa to w następujący sposób.

Tryb modelu: acro
Serwa lotek wpięte w odbiornik na kanałach 1 i 6
Kiedy przełącznik 3 pozycyjny F.Mode znajduje się w pozycji N mamy do dyspozycji zwykłe lotki. Kiedy ów przełącznik znajduje się w pozycji 1, obie lotki wędrują do dołu lub do góry zachowując dalej funkcję lotek (naprzemienne wychylanie się). A teraz najlepsze, to w którą stronę wychylą się nam lotki i o jak duży kąt, możemy sobie płynnie regulować potencjometrem (ja skorzystałem z Pitch Trim [AUX 2] czyli tego nad lewym drążkiem).

Standardowo aby ustawić tryb lotek na dwóch serwach włącza się w menu opcję "Flapetron". Jeśli opcja ta jest włączona (State ACT) należy ją deaktywować (State INH) i zatwierdzamy klawiszem MENU.
W tej chwili powinniśmy obserwować taką sytuację. Wychylenie drążka lotek powoduje reakcję tylko lewej lotki, pomimo tego, że oba serwa są podpięte do odbiornika.
Z menu wybieramy pozycję PROG.MIX. Wchodzimy w MIX1.
STATE: ACT <- aktywujemy mikser
MASTER: AIL <- kanał nadrzędny: kanał 1 (lotek) - lotka lewa
SLAVE: FLP <- kanał podrzędny: kanał 6 (klap) - czyli druga lotka (prawa)
OFFSET: 0
UPRATE: 100 <- kopiuj wychylenie do góry w 100 procentach
DNRATE: 100 <- kopiuj wychylenie do dołu w 100 procentach
SW: ON <- mikser będzie aktywny cały czas, czyli nie potrzeba żadnego przełącznika żeby go aktywować
Zatwierdzamy przyciśnięciem MENU.

W tej chwili sytuacja powinna wyglądać następująco:
Wychylenie drążka lotek powinno spowodować naprzemienne wychylenie się obu lotek w modelu. Czyli właśnie zrobiliśmy własny mikser FLAPETRON.

Teraz wchodzimy do menu DISPLAY. Poruszamy potencjometrem PITCH TRIM (AUX2) i obserwujemy czy któryś z kanałów się wychyla. Jeśli tak, to dobrze (należy zapamiętać czy to AUX1 - ten wyżej, czy AUX2 - ten niżej ulega wychyleniu), jeśli nie, to wykonujemy co niżej:
Wybieramy z menu pozycję AUX-CH (ostatnia na 2 stronie), zjeżdżamy kursorem na kanał 8 (należy pamiętać ze w trybie PPM dysponujemy tylko 8 kanałami) i ustawiamy dla kanału 8 za pomocą klawiszy + / - opcję PIT TRIM. Zatwierdzamy MENU.
Teraz po wejściu w DISPLAY powinniśmy widzieć zmiany w AUX2 kręcąc potencjometrem PITCH TRIM.

Czas zacząć czarować :)
Wchodzimy w PROG.MIX i wybieramy MIX2
STATE ACT
MASTER AUX
(trzeba uważać który AUX się wybierze, w nadajniku mamy dwa AUX w trybie ACRO, dlatego trzeba się upewnić, że mamy wybrany dobry AUX. Producent oprogramowania kiepsko to rozwiązał i oba kanały nazywają się tak samo czyli AUX i AUX. W moim wypadku mam ustawiony ten pierwszy AUX - jest to ten AUX najbardziej po lewej stronie listy opcji dla opcji MASTER [wciskać + do momentu aż przestanie pikać] )
SLAVE AIL
OFFSET 100
UPRATE 100
DNRATE 0
SW ID1 <- mikser będzie działał, kiedy przełącznik 3 pozycyjny będzie w stanie środkowym (1)
Zatwierdzamy MENU

W tym momencie powinniśmy mieć taką sytuację. Po włączeniu przełącznika 3 pozycyjnego w stan środkowy, przy ruchach potencjometrem PITCH TRIM powinniśmy obserwować wychylenie na razie jednej lotki w górę lub w dół, przy czym lotka zachowuje dalej funkcje lotki - po ruchu drążkiem lotka wychyla się dalej.

Wchodzimy teraz do MIX3
STATE ACT
MASTER AUX (tak samo jak w mix2)
SLAVE FLP (czyli kanał drugiej lotki)
OFFSET 100
UPRATE -100 (wartość ujemna, aby druga lotka wychylała się w ta samą stronę co pierwsza)
DNRATE 0
SW ID1 (także pod środkowym stanem przełącznika 3 pozycyjnego)

Zatwierdzamy MENU. Teraz sytuacja powinna być taka: w stanie N przełącznika 3 poz. mamy normalnie działające lotki. Kiedy przełączymy się w pozycję środkową otrzymamy albo klapolotki, albo hamulcolotki w zależności o tego, jak i o ile przekręcimy pokrętło PITCH TRIM.

To by było na tyle.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: tutorial do aparatury Turnigy 9x
PostNapisane: czwartek, 18 kwietnia 2013, 12:39
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 1 kwietnia 2012, 15:56
Posty: 10
Wiek: 45
Lokalizacja: Częstochowa
A ja mam takie pytanko:
Zrobiłem wszystko taj jak kolega napisał i wszystko działa ok z jedną małym problemem. Wcześniej ustawiłem sobie epointy na określona wartości wychyleń i przy ustawieniu klapolotek wg specyfikacji jak wyżej kalpolotki wychylają mi się maxymalnie tylko do wychyleń z epointów. Czy można ustawić dla klapolotek całkiem inne wychylenie (100%) nie ingerująć w ustawienie epoinów (ustawienie maxymalnych wychyleń dla lotek). Kolega w aparaturze Hitec ma taką możliwość a w Turnigy 9x nie umiem tego zrobić.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: tutorial do aparatury Turnigy 9x
PostNapisane: czwartek, 20 czerwca 2013, 07:50
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 19 czerwca 2013, 20:50
Posty: 34
Wiek: 62
Lokalizacja: Myślenice
Witam!
Mam ogromną prośbę o pomoc w ustawieniu aparatury Turnigy 9XV2
Wykorzystuję ją jak niewielu na tym forum pewnie - do łódki zdalnie sterowanej dwoma silnikami w mode 1 czyli gaz po lewej stronie typ ACRO - STICK Mode 3. Mam poustawiane wszystko co trzeba do pływania na dwóch silnikach ale nie mogę sobie poradzić z ustawieniami jednej opcji a mianowicie przełącznika - 3 pozycyjnego.
Co do przełącznika 3 - pozycyjnego to interesuje mnie takie rozwiązanie jak na tym filmie ( 13 minuta i 30 sekunda filmu)


Czyli pozycja 3 gdzie włączamy silniki automatycznie

Próbowałem zdezia podpytać co i jak ale milczy... Jeżeli trzeba powklejam fotki z ustawień jakie mam do tej pory.

Możecie koledzy pomóc??


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: tutorial do aparatury Turnigy 9x
PostNapisane: czwartek, 20 czerwca 2013, 08:13
Zapomniałeś odwiedzić ten temat, więc nie Licz na jakąkolwiek pomoc...


Góra


 Tytuł: Re: tutorial do aparatury Turnigy 9x
PostNapisane: czwartek, 20 czerwca 2013, 08:17
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 19 czerwca 2013, 20:50
Posty: 34
Wiek: 62
Lokalizacja: Myślenice
No masz racje Artur. Mea maxima culpa!!! :oops: Już się poprawiam!
P.S. Powitalnię już odwiedziłem... Tak to jest jak człowiek chce wiedzieć już.... Zapomina o etykiecie ;)


Ostatnio edytowano czwartek, 20 czerwca 2013, 08:27 przez Speedaco, łącznie edytowano 1 raz

Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: tutorial do aparatury Turnigy 9x
PostNapisane: czwartek, 20 czerwca 2013, 08:25
No to jeszcze mały skok do tego tematu, i będzie komplecik :D


Góra


 Tytuł: Re: tutorial do aparatury Turnigy 9x
PostNapisane: czwartek, 20 czerwca 2013, 09:37
Offline
Administrator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:16
Posty: 6583
Wiek: 38
Lokalizacja: Czechowice-Dziedzice
Musisz wykonać MIX tego przełącznika (poz 3) z gazem ! czyli jak jest poz 3 to gaz jest na 100%

Nie mam tego radia ale za pewnie jest to w mixerach do zrobienia bez problemu.

_________________
To bzykanie coś oznacza. Takie bzyczące bzykanie nie bzyka bez powodu.

pozdrawiam Marcin


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: tutorial do aparatury Turnigy 9x
PostNapisane: czwartek, 20 czerwca 2013, 10:10
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 19 czerwca 2013, 20:50
Posty: 34
Wiek: 62
Lokalizacja: Myślenice
Próbuję różnych ustawień i bez skutku nadal....


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: tutorial do aparatury Turnigy 9x
PostNapisane: czwartek, 20 czerwca 2013, 10:10
A ja bym to zrobił na dwóch 2poz jednak... Na jednym halogen, a na drugim halogen + silniki ileś tam %, bo nie musi być 100% :P
Bardzo łatwo "przeskoczyć" na 3poz na ostatnią pozycję (:), i zazwyczaj dzieje się to wtedy, gdy chcemy tylko "poświecić" :mrgreen:
Ale jeśli Się uprzesz, to da rade wykorzystując mix 6 i 7 dla przełącznika 3poz.


Góra


 Tytuł: Re: tutorial do aparatury Turnigy 9x
PostNapisane: czwartek, 20 czerwca 2013, 10:21
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 19 czerwca 2013, 20:50
Posty: 34
Wiek: 62
Lokalizacja: Myślenice
Łopatologia poparta jakimś screenem powiedziała by mi więcej ... Czyli pod które gniazdo w odbiorniku podpiąć halogen + silnik ( kanał 5 to będzie ?) - i jak powinny wyglądać ustawienia mixów i Aux - ch ? Próbuję podglądać różne propozycje na Youtube i wrzucać to u siebie ale nie idzie póki co....


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: tutorial do aparatury Turnigy 9x
PostNapisane: czwartek, 20 czerwca 2013, 11:03
Niestety, ale moja TGY9x jest obecnie w stanie rozłożonym (modyfikacje), więc nie pomogę :(
Może ten temat nieco Ciebie "ukierunkuje"


Góra


 Tytuł: Re: tutorial do aparatury Turnigy 9x
PostNapisane: czwartek, 20 czerwca 2013, 19:23
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 19 czerwca 2013, 20:50
Posty: 34
Wiek: 62
Lokalizacja: Myślenice
Artu! Jak szukałem w necie informacji ma temat jaki mnie interesuje - natknąłem się oczywiście i na temat jaki mi podsuwasz.
Mam taką naturę, że staram się nie poddawać mimo trudności ale przyznam że miałem chwilę zwątpienia stąd moje tutaj pytania...
W końcu metodą prób i błędów udało mi się zrobić miksy na kanałach 6 i 7 i trójpozycyjny włącznik działa tak jak chciałem :mrgreen:
Dziękuję za chęć pomocy! Halogen włączam z innego kanału - też przełącznikiem...


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: tutorial do aparatury Turnigy 9x
PostNapisane: piątek, 28 czerwca 2013, 08:47
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 25 czerwca 2013, 20:07
Posty: 7
Wiek: 68
Lokalizacja: Gdów
Speedaco,
Możesz opisać jak to zrobiłeś?
Mam taki sam problem, znęcam się nad tą aparaturą ile mogę,
niestety jeszcze nie rozgryzłem
jak włączyć zasilanie kamerki np. przełącznikiem GYR.
Pozdrawiam serdecznie

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: tutorial do aparatury Turnigy 9x
PostNapisane: piątek, 28 czerwca 2013, 08:59
Offline
Administrator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:16
Posty: 6583
Wiek: 38
Lokalizacja: Czechowice-Dziedzice
adamromek

aby uzywać kanału jako on/off trzeba dokupić lub samemu zrobić taki układ

http://www.sentex.ca/~mec1995/gadgets/rc-sw.htm

tutaj więcej układów dla R/C http://www.sentex.ca/~mec1995/gadgets/gadgets.htm

_________________
To bzykanie coś oznacza. Takie bzyczące bzykanie nie bzyka bez powodu.

pozdrawiam Marcin


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: tutorial do aparatury Turnigy 9x
PostNapisane: piątek, 28 czerwca 2013, 20:32
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 25 czerwca 2013, 20:07
Posty: 7
Wiek: 68
Lokalizacja: Gdów
Dzięki Marcin za info.
Otóż mam kamerkę ACME FlyCamOne 720 HD plus nadajnik i odbiornik z telewizorkiem,
którą kupiłem do mojej łódki zanętowej.
Również dokupiłem do tego kabelek łączący nadajnik kamerki z odbiornikiem RC.
Podpinając go pod jakikolwiek kanał mam tylko włączanie kamerki bez możliwości wyłączenia.
Na stronach ACME nic nie pisze o jakimkolwiek urządzeniu pomiędzy odbiornikiem RC a nadajnikiem kamerki.
Link do opisu kabelka
Według ich opisu wystarczy podpiąć pod wolne gniazdo odbiornika aby sterować kamerką.
Włączanie działa ale już nie rozłącza. Stąd pytanie o zaprogramowanie np. przełącznika GEAR.

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: tutorial do aparatury Turnigy 9x
PostNapisane: sobota, 29 czerwca 2013, 12:31
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 19 czerwca 2013, 20:50
Posty: 34
Wiek: 62
Lokalizacja: Myślenice

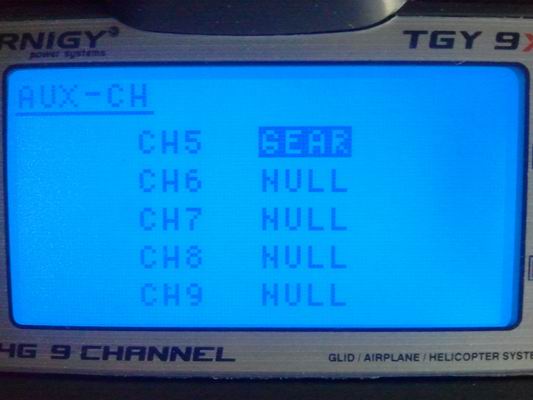

adamromek U mnie Gear ustawiałem w zakładce AUX-CH i włącza mi on szperacz w łódce ale za pomocą elektronicznego switcha. Podobnie - też na switchu elektronicznym działa u mnie oświetlenie nawigacyjne z funkcją przyciemniania...Nie jestem pewien ( pomimo opisu jaki jest do kabelka posiadanego przez Ciebie) - czy faktycznie da się to zrobić na samym tylko kablu...
A jak już jestem w konwersacji z posiadaczem łódki zanętowej to spytam czy jest to łódka dwusilnikowa ? Jeżeli tak to czy używając tej aparatury zauważyłeś może że mimo ustawienia trymerów jak trzeba w czasie płynięcia na wprost w pozycji dżojstika ustawionej na kreskę ( czyli tyle w lewo co i w prawo) łódka mimo wszystko skręca np. w lewo lub w prawo? Próbowałem to korygować przestawiając trymery ale nie bardzo korekta ta wychodzi. Zmieniłem już silniki, aparaturę i chyba zostały tylko regulatory do sprawdzenia lub wymiany bo nie bardzo kumam dlaczego tak się dzieje. Szczególnie widać to dobrze przy pracy na włączniku trójpozycyjnym gdzie ustawienia krzywej gazu są identyczne a w moim przypadku płynąc "automatycznie" na położeniu tego przełącznika w pozycję 3 - łódka skręca delikatnie w prawo a le na tyle znacząco, że muszę to korygować "ręcznie"... Mógłbyś to sprawdzić kiedyś u Siebie i opisać czy masz podobny problem??
Jeżeli będzie trzeba to wrzucę screeny z moich ustawień...


Załączniki:
Gear.jpg [ 28.01 KiB | Przeglądane 9484 razy ]


Ostatnio edytowano sobota, 29 czerwca 2013, 13:58 przez Speedaco, łącznie edytowano 1 raz
Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: tutorial do aparatury Turnigy 9x
PostNapisane: sobota, 29 czerwca 2013, 12:46
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 2121
Wiek: 53
Lokalizacja: Pleszew
Speedaco napisał(a):
..łódka mimo wszystko skręca np. w lewo lub w prawo?...

Na mój gust to kwestia samych silników, ze pracują z minimalnie innymi obrotami, lub np kierunku fal bądź wiatru, które spychają łódź z płynięcia dokładnie na wprost. To samo dzieje się w samolotach, gdzie mimo iż żadne płaszczyzny sterowe nie są wychylone - latadełko jest spychane przez wiatr i nie leci idealnie w osi. Sądzę że jedynym rozwiązaniem jest ster, którym będziesz mógł korygować owe zbaczania z kursu. Jeśli mowa o łódce zanętowej (czyli - mogącej wpływać np w jakieś chaszcze mogące się wkręcić w śrubę) - może sprawdził by się napęd pchający poprzez śmigło, taki jak w TYM linku??

_________________
Jak mówię że coś zrobię to zrobię, nie trzeba mi co pół roku przypominać..
- Sławek -


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: tutorial do aparatury Turnigy 9x
PostNapisane: sobota, 29 czerwca 2013, 13:07
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 19 czerwca 2013, 20:50
Posty: 34
Wiek: 62
Lokalizacja: Myślenice
Biorę pod uwagę silniki ale to powinno być do skorygowania krzywą gazu. Co do wiatru - nie przesadzajmy - to nie jest łódka z balsy i ma swoją wagę i stabilność na fali. Nie obserwowałem tego zjawiska w moim pływaniu wcześniej a pływam już trzy lata tą łódką i podejrzewam regulatory obrotów bo inne elementy drogą eliminacji - wykluczyłem. Patent ze śmigiełkiem znam ale nie skorzystam...


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: tutorial do aparatury Turnigy 9x
PostNapisane: sobota, 29 czerwca 2013, 14:34
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 25 czerwca 2013, 20:07
Posty: 7
Wiek: 68
Lokalizacja: Gdów
Speedaco,
Moja łódka to płaskodenna amfibia, z jednym silnikiem 500 oraz jednym sterem.
Wywożąc nią zanęty i przynęty, muszę cały czas korygować kierunek gdyż żyłki działają jak lejce.
Jest to pierwszy mój model, zbudowany ze sklejki, jak najprostszy na początek.
Wsadziłem do niej echosondę z kamerką ale oświetlenie echa mam kiepskie i muszę je dopracować.
Natomiast oświetlenie obrysowe i halogen mam na regulatorze dwukanałowym, niestety musiałem
podłączyć je do kanału RUDER i na dole mamy pozycyjne, na górze pozycyjne plus halogen.
Śrubę i ster mam obudowane jak kaganiec dla psa czyli lutowana konstrukcja z drutów miedzianych.
Póki co pierwsze testy ma za sobą i jest nieźle.
Teraz w planach mam naukę latania, prezent od syna "ASW-28", jest w stanie opłakanym
a później katamaran do wywozy zanęty oraz szybowce.

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

Wyświetl posty nie starsze niż:  Sortuj wg
Utwórz nowy wątek Odpowiedz w wątku  [ Posty: 19 ]

Strefa czasowa: UTC + 1


Kto przegląda forum

Użytkownicy przeglądający ten dział: Brak zidentyfikowanych użytkowników i 1 gość


Nie możesz rozpoczynać nowych wątków
Nie możesz odpowiadać w wątkach
Nie możesz edytować swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Skocz do:

77,158,234 Wyświetlone Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Przyjazne użytkownikom polskie wsparcie phpBB3 - phpBB3.PL
