No właśnie nie za bardzo chciała wystartować z wody. W konkursie makiet byłem pomocnikiem Leszka na pomoście do lotu z figurami i nie miałem już wolnych rąk do nagrywania, a szkoda.
Silnik nie miał siły, żeby wyrwać model z wody. Poorał kilka razy wodę i w końcu podmuch wiatru poderwał go z wody na metr może, praktycznie na przeciągnięciu i zaraz przewrócił się na skrzydło. Nie było więcej prób.
Wcześniej zrobił jeden lot testowy na Leszka lotnisku. Wiem z opowiadań Leszka, że model latał dobrze. Wystartował z łąki na styropianowych pływakach z wstawionymi kołami. Lądowanie było dość twarde. Złamały się pływaki zaraz za kołami.
Dostanie mocniejszy silnik, a może wcześniej poleci na elektryku. Wymiana silnika a właściwie całego systemu napędu to kwestia 2 minut. no może 3 :)
Bardzo pomysłowo rozwiązane rozkładanie modelu do transportu. Dosłownie 3 wkręty. Mogę pokazać zdjęcia, bo mam pozwolenie na publikacje.

_________________
pozdrawiam Grzegorz


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Puchar Centralnej Europy Modeli Wodnosamolotów 2016
PostNapisane: czwartek, 2 czerwca 2016, 13:21
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 5 października 2011, 11:39
Posty: 1340
Wiek: 54
Lokalizacja: Ełk
publikuj

_________________
Pozdrawiam Krzysiek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Puchar Centralnej Europy Modeli Wodnosamolotów 2016
PostNapisane: czwartek, 2 czerwca 2016, 13:25
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
krankor napisał(a):
Bardzo pomysłowo rozwiązane rozkładanie modelu do transportu. Dosłownie 3 wkręty. Mogę pokazać zdjęcia, bo mam pozwolenie na publikacje.

Pewnie, że jesteśmy ciekawi. :D

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Puchar Centralnej Europy Modeli Wodnosamolotów 2016
PostNapisane: poniedziałek, 6 czerwca 2016, 00:27
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 6 lipca 2011, 11:27
Posty: 1380
Wiek: 55
Lokalizacja: Wągrowiec - Wlkp
Ponieważ jakoś nie zrobiłem zdjęć całości, posłużę się kilkoma zdjęciami z "twarzoksiążki" Kolegi Marka Piotrowskiego min. z niesamowitej nocnej oceny statycznej
Obrazek

Obrazek

Obrazek

Obrazek

Rozbiórkę modelu zaczyna się od wyszarpnięcia figurki pilota z jego fotelem. Fotel trzyma się na sprężystej blaszce pracującej jako zaczep o belkę i magnesie w podłodze.

Obrazek

Obrazek

Obrazek

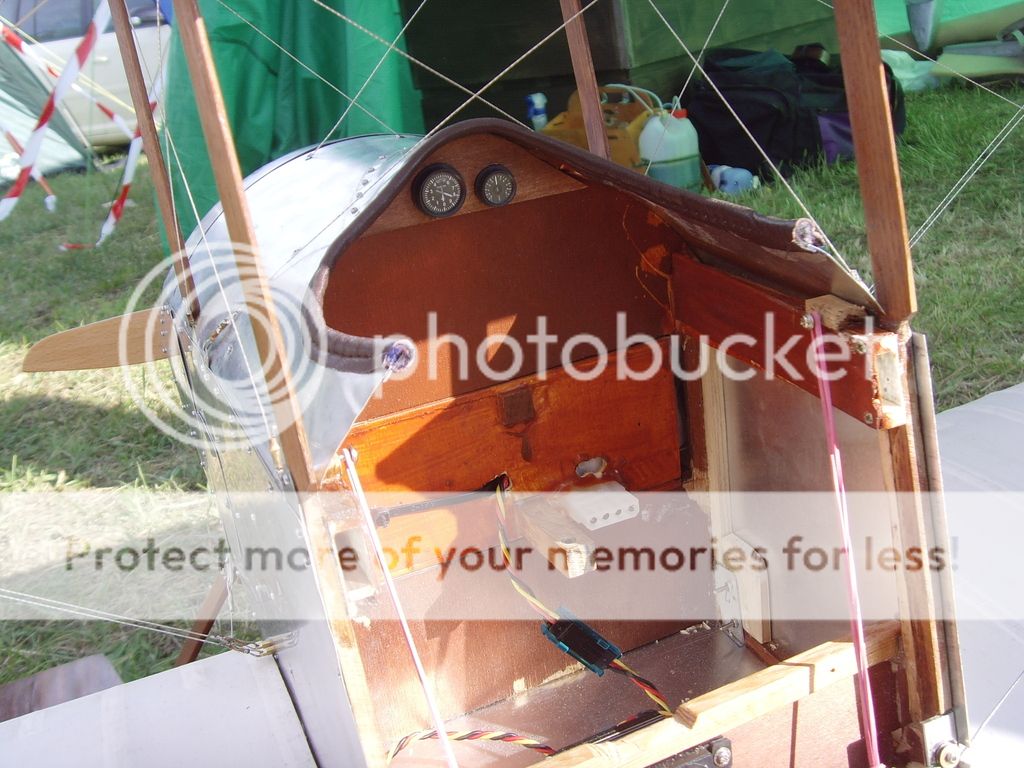

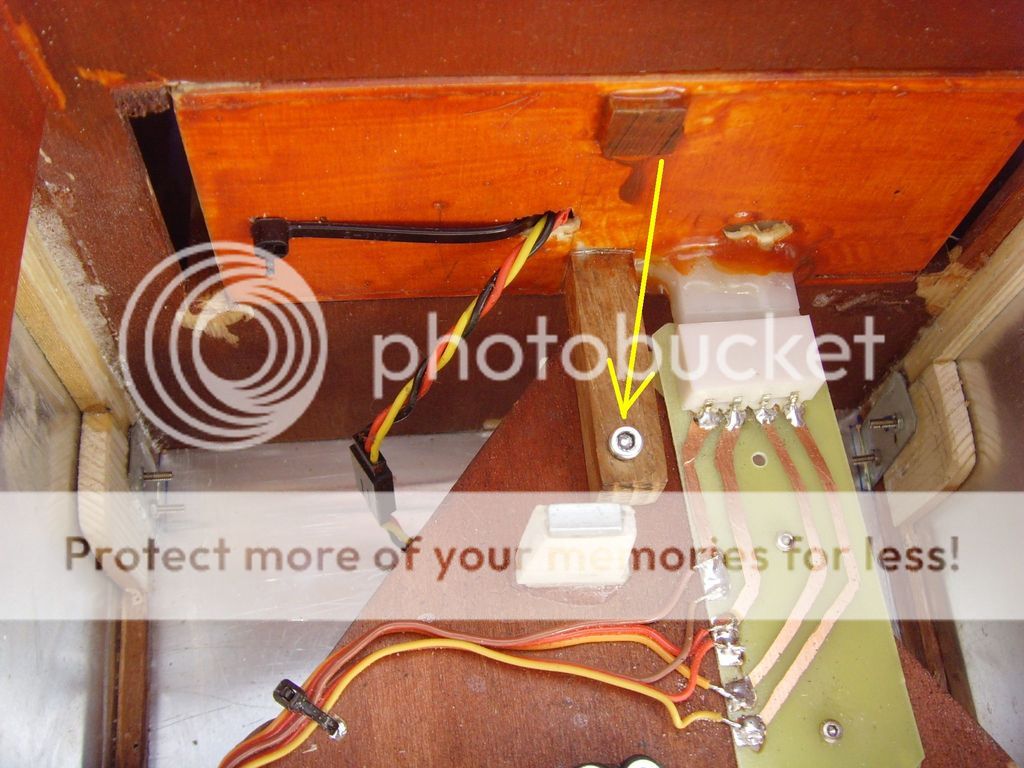

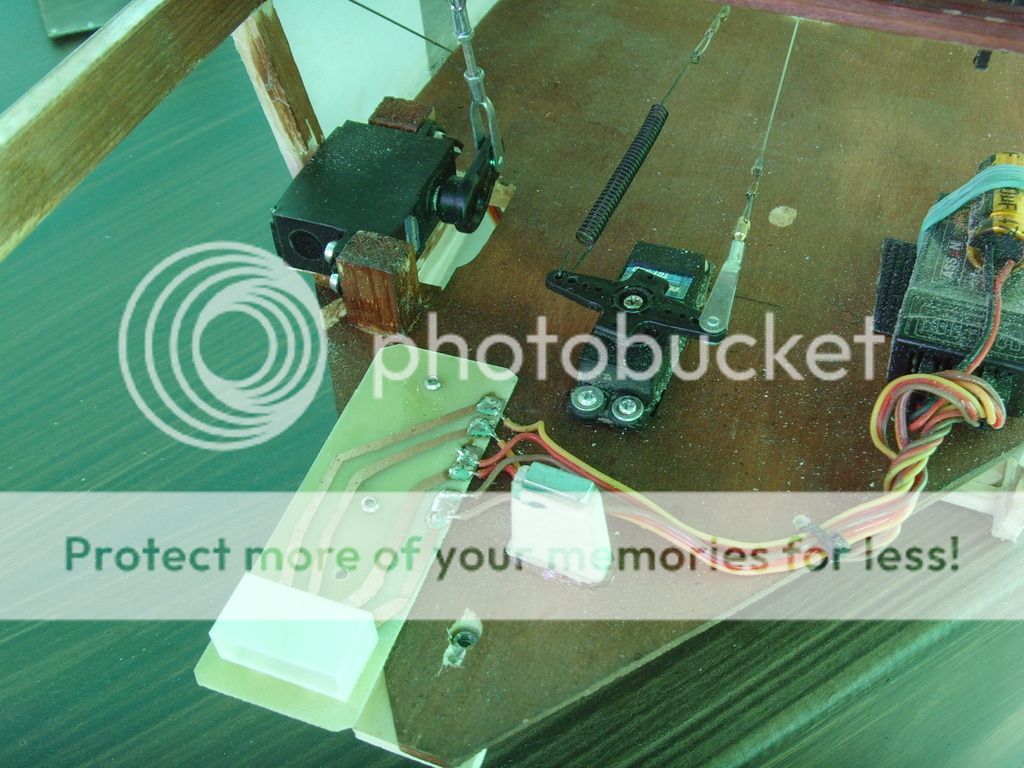

W zagłębieniu kokpitu jest teraz dostęp do pojedynczej śruby imbusowej łączącej niby-podłogę wklejoną do tylnej części modelu (kadłub i ogon) z belką połączoną z pudłem nośnym silnika. Widać białe 4-pinowe złącze łączące odbiornik min. z pakietem z przedniej części. Widać też główne serwo pociągające linki do skrętu skrzydeł. 24 kg uciągu. Gumki kasują luzy tych linek. Widać również lewą kieszeń dla bagnetu łączącego część centralną z tylną. A następnym zdjęciu obie kieszenie.

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Druga część przykręcona do centralnej części kadłuba ze skrzydłami to owiewka. Niestety zapomniałem ją sfotografować oddzielnie. Dość powiedzieć, że aluminiowa blaszka, z której wyklepano owiewkę, trzeba było podlaminować od spodu, bo po wielokrotnym wyżarzaniu, wykuwaniu i tak w kółko była tak delikatna, że gięła się pod dotykiem palców. Poza do tym owiewka była przykręcona wkręcikami do drewnianej ramki, właściwie całego stelaża.

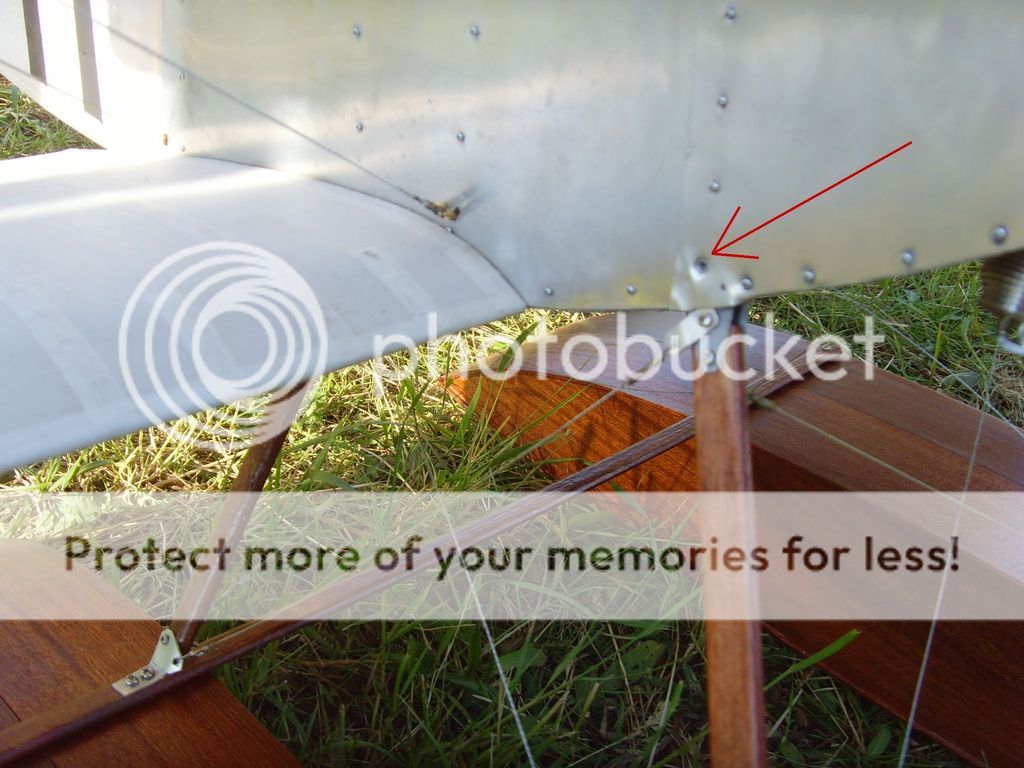

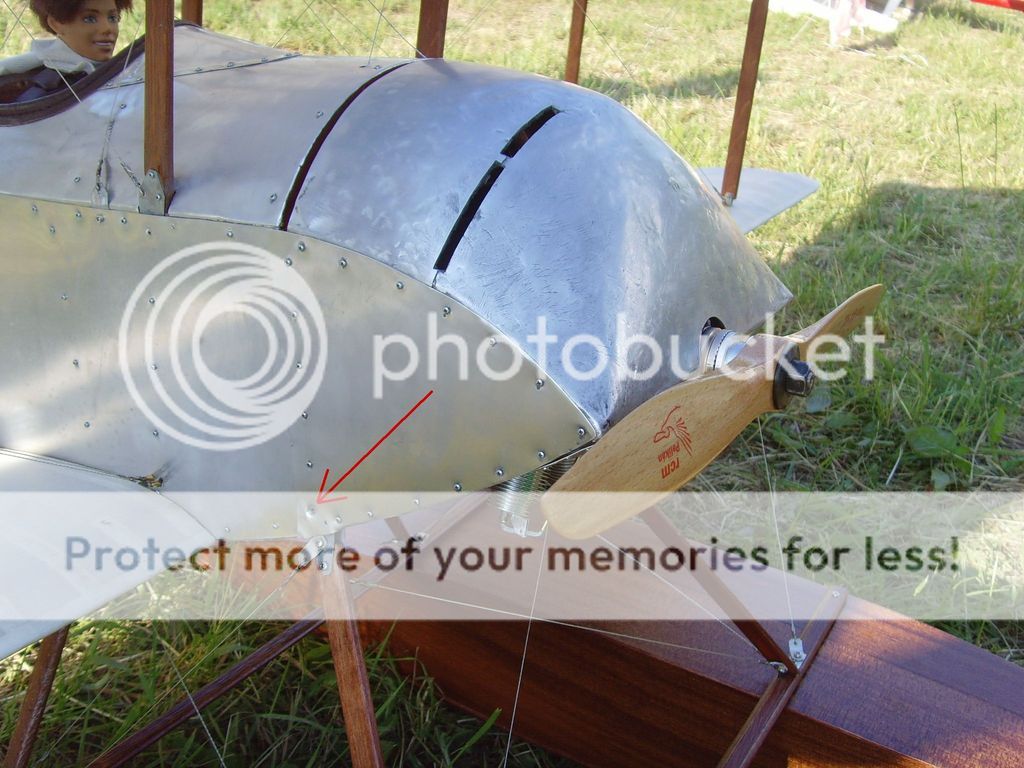

Dwa (po obu stronach aluminiowej owiewki na dole) wkręciki blokują owiewkę silnika nasuwaną z góry na dwie nasuwki.

Obrazek

Obrazek

Obrazek

Obrazek

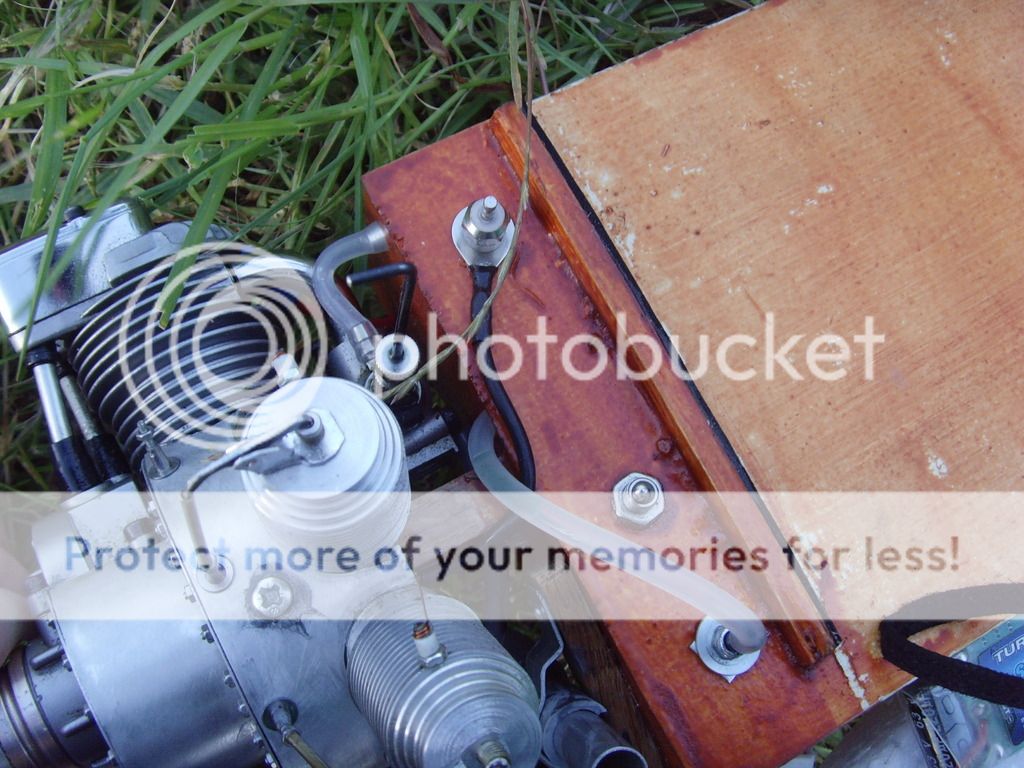

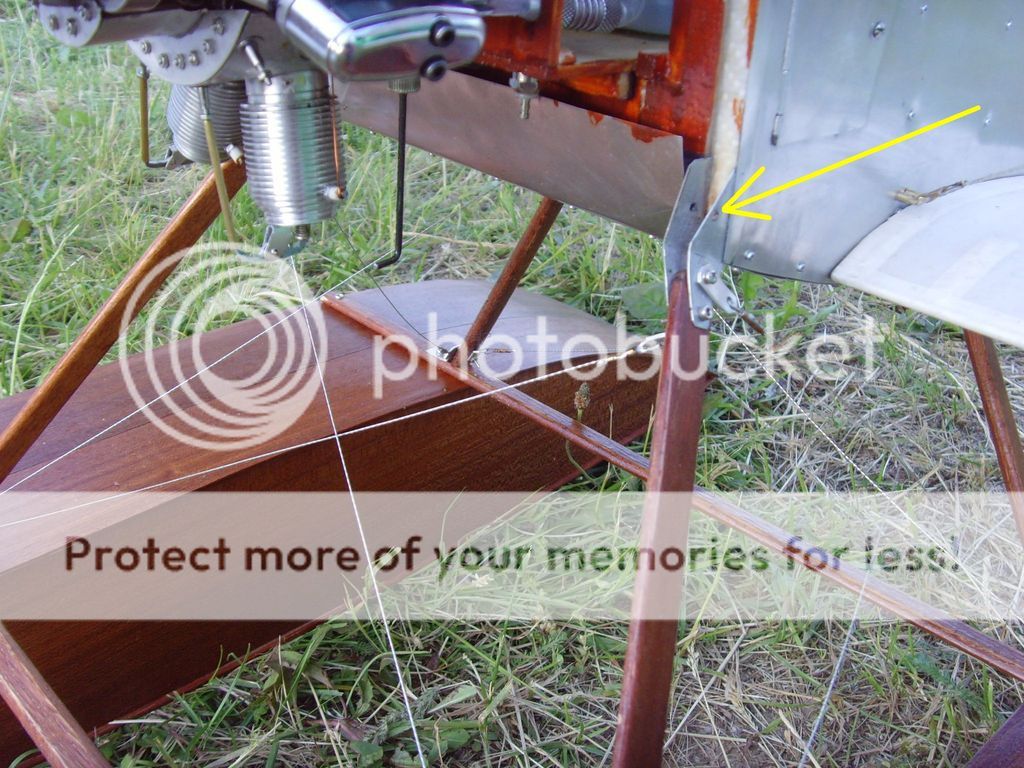

Silnik właściwy jest obudowany od spodu atrapami cylindrów silnika rotacyjnego. Za nimi jest włącznik zasilania, przedłużacz do żarzenia świecy i rurka do tankowania.

Obrazek

Obrazek

Po zdjęciu owiewki nic więcej nie trzeba już odkręcać, żeby np. wyjąć silnik i cały zespół jego zasilania.

Obrazek

Obrazek

Obrazek

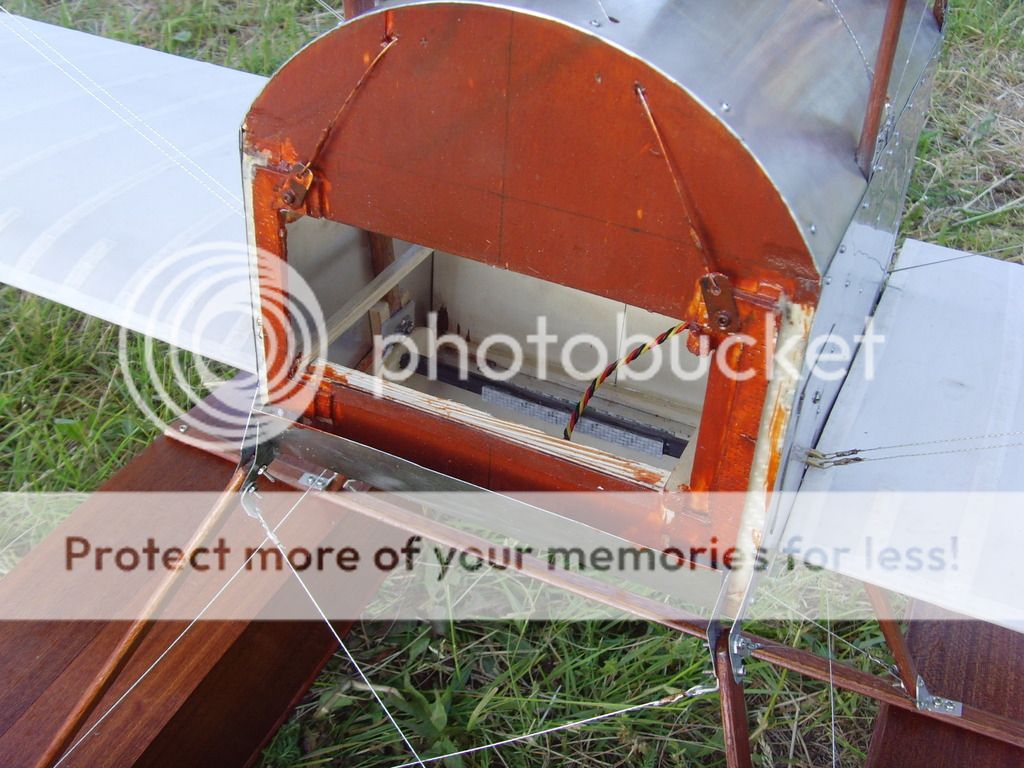

Silnik z pudłem wyciąga się do przodu po wykręceniu jednej śrubki łączącej tył kadłuba z belką wystającą z pudła zespołu silnika. Pudło jest ciasno spasowane z gniazdem.

Obrazek

Rozłożony model: kadłub ze skrzydłami, oddzielnie tył kadłuba ze statecznikami i wyjęty silnik ze swoim pudłem. Nie widać tu zdjętej owiewki :oops:

Obrazek Obrazek

Zwrócę uwagę na błąd modelarza, który zauważyła komisja. W niewiadomy sposób obrócił końcówki płatów. I wyglądają jak w Wicherku. Bo skrzydła powinny być dłuższe na krawędzi spływu a krótsze na krawędzi natarcia.

Mocowanie silnika polega na wsunięciu na zdecydowany wcisk całego pudła, w którym, w przypadku spaliny, mieszczą się zbiornik paliwa i serwo przepustnicy pakiet i BEC.

cdn..
