 Tytuł: Re: Mini Swift
PostNapisane: środa, 24 lipca 2013, 21:15
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6039
Wiek: 69
Lokalizacja: Warszawa
darek_op napisał(a):
Stefan mój Piper jako holownik pewnie jeszcze długo nie poleci. Brak weny twórczej a co najważniejsze dodatkowego odbiornika do FrSky-a, ale zobowiązuję się że będę go holował biegając po lotnisku :shock: :mrgreen:

:mrgreen:
Oj tam odbiornik.
Jeszcze moją Sanwę musicie mi pomóc uruchomić bo tylko takie mini odbiorniki mam. Na starym nadajniku i jego odbiornikach, nie zmieszczą się, nawet Jasiek nie "obleci" :D
Ustawiania i oblot i tak z ręki.
Dodaliście mi ochoty i wygiąłem te druciki z bowdenowego druta.
Załącznik:
a.JPG [ 43.83 KiB | Przeglądane 7064 razy ]

Kolejno wciskałem je w ster
Załącznik:
b.JPG [ 107.39 KiB | Przeglądane 7064 razy ]

Załącznik:
c.JPG [ 117.88 KiB | Przeglądane 7064 razy ]

i stwierdziłem próbując jakie siły na to działają, że nie ma potrzeby montażu tego "ciężaru"
Narysowałem jeszcze jak ten wklejony kawałek osłonki bowdena ma przechodzić przez SP i część kadłuba pod nim.
Żadnej płytki, dźwigienki, na to dolne zagięcie też chyba nie będę musiał naklejać.
Załącznik:
d.JPG [ 42.69 KiB | Przeglądane 7064 razy ]

Wcisnę kawałek izolacji z jakiegoś kabla na CA i to powinno wystarczyć.
Obejrzę te swoje wymyślunki rano.

PS: jeszcze nie mam skrzydła.
Osalał bym z radości, gdyby któraś jego wersja była gotowa do łikendu :mrgreen:

ED:
Przypomniałem sobie, że jest nawet zdjęcie z dnia jego oblotu jeszcze ze starym skrzydłem i statecznikiem.
Załącznik:
Z oblotu.JPG
Z oblotu.JPG [ 237.91 KiB | Przeglądane 7036 razy ]
:D

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: niedziela, 28 lipca 2013, 12:22
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6039
Wiek: 69
Lokalizacja: Warszawa
Dzisiaj nawet na krok nie zamierzam ruszać się z domu.
Załącznik:
POGODA.JPG [ 147.48 KiB | Przeglądane 6954 razy ]

Odrzuciłem wszystkie zewnętrzne zapędy na mój czas i chcę podgonić z Swiftem. Mam zamiar skończyć sprawę ogona.

Cały czas, jednak, zerkam w stronę skrzydła i ponieważ już czuję się osa motniony w tych poczynaniach, dla odpoczynku, jeszcze nie zacząłem, a już się zmęczyłem trochę porysowałem szczegółów skrzydła.
Będzie potrzebna deska balsowa 3 mm. Nie mam, ale w tygodniu uzupełnię ten brak.

Teraz pokażę jak działa na mnie temperatura.
Innym radzę, że w modelach, a już szczególnie w tak małych, nie warto robić lotek szczelinowych i co i UPAŁ (:)

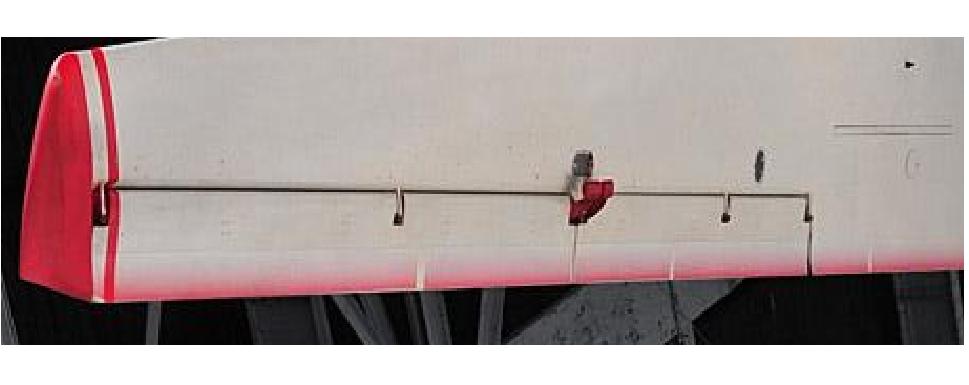

Po co ja sobie przypomniałem, że mam to zdjęcie prototypu Swifta?
Załącznik:
Lotki.JPG [ 30.73 KiB | Przeglądane 6954 razy ]

Miał on, jeśli dobrze jeszcze kojarzę skrzydło z Kobuza, a późniejsze z Juniora lub takie jak w nim.
Ponieważ od dziecka jestem zakażony makietami latającymi natychmiast rozrysowałem takie lotki do MiniSwifta.
Pociągnęło to za sobą przesunięcie nieco do przodu dźwigara pomocniczego. Dodatkowe rysowanie.
Jak temperatura za oknem nieco zelżeje i wróci mi rozum to pewnie będzie wersja 2.
Zebrałem możliwe wersje na jednym arkuszu, żeby nie rozwlekać.
Załącznik:
23.JPG [ 92.81 KiB | Przeglądane 6954 razy ]

Czerwona pionowa linia to miejsce odcięcia lotek od skrzydła.
Dyskietkowy zawias umieszczony nisko ma szanse dać odpowiedniemu wychylaniu się lotek w tej 1 wersji.
Mam nadzieję, że temperatura za oknem nie zacznie znacznie rosnąć bo już mi zaczyna świtać możliwość zrobienia lekuchnych hamulców aerodynamicznych w skrzydłach, uruchamianych sprężynką.

ED: starałem się poprawić wszystkie zauważone literówki, jesli nie udanie to proszę Zwalcie to na upał.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: poniedziałek, 29 lipca 2013, 21:20
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6039
Wiek: 69
Lokalizacja: Warszawa
Drucik został wygięty i sprawdzony
Załącznik:

Załącznik:

Ten kawałek osłonki bowdena też został przewleczony przez statecznik poziomy i wystaje w dół do linii zagięcia dźwigni. [zgodnie z rysunkiem] Wszystko białe to może słabo widać.
Nic nie jest jeszcze wklejone, bo sposób montażu tego "układu" wymaga operowania statecznikiem.
Po przyklejeniu bowdena idącego od serwa w tę bruzdę w kadłubie całość zostanie usztywniona. Może klejem, a może tylko pręcikiem węglowym wbitym od dołu kadłuba przez statecznik. Jednak pewnie klejem i tym kołeczkiem też.
Ster kierunku działa jak powinien

ED: zdjęcia robione dzisiaj. Aparat leżał bez baterii, stąd przekłamanie.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: wtorek, 30 lipca 2013, 19:31
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6039
Wiek: 69
Lokalizacja: Warszawa
Dzisiaj wymontowałem statecznik z kadłuba, więc pokazuję jak napęd steru kierunku przechodzi przez niego:
Załącznik:
Załącznik 1.JPG nie jest już dostępny

Załącznik:
2.JPG [ 73.35 KiB | Przeglądane 6815 razy ]

Trochę dla relaksu po powrocie do domu "pomalowałem"
Załącznik:
3.JPG [ 86.26 KiB | Przeglądane 6815 razy ]

Załącznik:
4.JPG [ 78.16 KiB | Przeglądane 6815 razy ]

Załącznik:
5.JPG [ 82.42 KiB | Przeglądane 6815 razy ]

Załącznik:
6.JPG [ 80.96 KiB | Przeglądane 6815 razy ]

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: środa, 31 lipca 2013, 18:28
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6039
Wiek: 69
Lokalizacja: Warszawa
Dzisiaj wróciłem do domu z dwoma deskami balsowymi #3 mm i #5mm.
Zanim coś zjadłem i wziąłem się za skrzydło to poszukałem jeszcze coś na temat ogona Swifta. Aktualny temat. Zazwyczaj tak robię, dla wyciszenia się po pracy, która by to godzina nie była.
Trafiłem na to i zamarłem. Będę musiał wykonać nowy statecznik poziomy (:) :?:
Załącznik:
Zdjęcie 2.JPG
Zdjęcie 2.JPG [ 156.21 KiB | Przeglądane 6754 razy ]

Na szczęście zajrzałem do zdjęć prototypu
Załącznik:
Zdjęcie 3.JPG
Zdjęcie 3.JPG [ 85.9 KiB | Przeglądane 6754 razy ]

Robię prototyp MiniSwifta na podstawie prototypu Swifta.
Będę mógł spokojnie zjeść :mrgreen:
ED: ze statecznikiem pionowym idę oczywiście na kompromis. To nie jest przecież makietka :D
ED2: ponieważ cała ta zabawa zaczęła się od nie fortunnego kupienia, źle trafionego rzutka dla Wnusi, zostanie Ona uhonorowana tym malunkiem.
Załącznik:
MALOWANIE 2.JPG
MALOWANIE 2.JPG [ 39.93 KiB | Przeglądane 6750 razy ]

Już nie wygląda tak ja sugeruje ten jej przydomek, ale wtedy to do Niej pasowało.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: środa, 31 lipca 2013, 19:01
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 18 marca 2012, 14:29
Posty: 189
Wiek: 23
Lokalizacja: Wodzisław Śląski
Stema napisał(a):
Trafiłem na to i zamarłem. Będę musiał wykonać nowy statecznik poziomy (:) :?:
Załącznik:
Zdjęcie 2.JPG


Tylko że to Solo Fox :nieufny:

_________________
Pozdrawiam, Giulio


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: czwartek, 1 sierpnia 2013, 04:47
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6039
Wiek: 69
Lokalizacja: Warszawa
Dziękuję Giulio.
To zdjęcie wyświetliło mi się po wpisaniu w wyszukiwarkę "szybowiec Swift".
Nie jestem za bardzo na bieżąco z obecną produkcją lotniczą. Muszę w wolnych chwilach coś więcej poczytać o rodzinie Swifta.
Statecznik zostanie jak pisałem.
Czyli mój modelik to będzie taki Duo MiniSwift z racji dzielonej kabinki z zestawu. :?:
ED: taka ona jest
Załącznik:
Kabinka.JPG [ 76.38 KiB | Przeglądane 6671 razy ]

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: piątek, 2 sierpnia 2013, 19:09
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6039
Wiek: 69
Lokalizacja: Warszawa
Żarty się skończyły, pora brać się za skrzydło.
Pomierzyłem kolejny raz tę przygotowaną belkę styropianu i najpierw ją rozetnę wzdłuż. Mniej balsy wyjdzie na oklejanie krawędzi, a jakby co to drugi raz będzie można zacząć. Końcówki płata zostaną potem doklejone z EPP.
Przyniosłem deskę #3 mm i #5 mm, ale wygląda, że ta 3 mm na spływ wystarczy.
Załącznik:
Skrzydło z balsą.JPG
Skrzydło z balsą.JPG [ 20.75 KiB | Przeglądane 6649 razy ]

Jak dzisiaj coś zmajstruję, to pokażę.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: niedziela, 4 sierpnia 2013, 11:08
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6039
Wiek: 69
Lokalizacja: Warszawa
Wychodzi, że tego białego pyłu wcale nie powinno być tak dużo
Załącznik:
Skrzydło z balsą 2.JPG
Skrzydło z balsą 2.JPG [ 65.79 KiB | Przeglądane 6595 razy ]

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: poniedziałek, 5 sierpnia 2013, 05:22
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6039
Wiek: 69
Lokalizacja: Warszawa
Stema napisał(a):
Czyli mój modelik to będzie taki Duo MiniSwift z racji dzielonej kabinki z zestawu. :?:
ED: taka ona jest

Można ją również dostosować:
Załącznik:
MiSw Pumpa 2.JPG
MiSw Pumpa 2.JPG [ 31.43 KiB | Przeglądane 6557 razy ]

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: niedziela, 11 sierpnia 2013, 07:31
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6039
Wiek: 69
Lokalizacja: Warszawa
Tak sobie też wcześniej dumałem o tym co dzisiaj poczytałem w (ToTo-19 - niewypał)
Załącznik:
Katapulta.JPG [ 173.45 KiB | Przeglądane 6466 razy ]

wszak producent pomyślał o haczku
Załącznik:
HAK.JPG [ 44.25 KiB | Przeglądane 6464 razy ]

Może jednak na początek po oblataniu i regulacjach z ręki najpierw jakaś proca :?: :D
Trzeba by go tylko przenieść nieco w przód.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: niedziela, 11 sierpnia 2013, 08:07
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2458
Wiek: 53
Lokalizacja: Milanówek
Zrób hak od góry , do SW podczepimy.

_________________
pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Odp: Mini Swift
PostNapisane: niedziela, 11 sierpnia 2013, 09:03
Offline
Moderator
Avatar użytkownika

Dołączył(a): niedziela, 28 marca 2010, 20:33
Posty: 845
Wiek: 44
Lokalizacja: Kraków
Zrób hak od góry , do SW poczekamy.

Możesz rozwinąć tą myśl, bo nie bardzo rozumiem.

Wysyłane z mojego GT-I9300 za pomocą Tapatalk 2

_________________
Pozdrawiam Arkadiusz Mania - Rapier


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Odp: Mini Swift
PostNapisane: niedziela, 11 sierpnia 2013, 09:09
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2458
Wiek: 53
Lokalizacja: Milanówek
ramirez24 napisał(a):
Zrób hak od góry , do SW poczekamy.

Możesz rozwinąć tą myśl, bo nie bardzo rozumiem.

Wysyłane z mojego GT-I9300 za pomocą Tapatalk 2


Miałem na myśli podczepienie Swifta pod Skywalkera

_________________
pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Odp: Mini Swift
PostNapisane: niedziela, 11 sierpnia 2013, 11:33
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6039
Wiek: 69
Lokalizacja: Warszawa
ramirez24 napisał(a):
Zrób hak od góry , do SW poczekamy.

Możesz rozwinąć tą myśl, bo nie bardzo rozumiem.

:D Arek. Ja zrozumiałem tę żartobliwą propozycję Andrzeja o podczepieniu.
My się na lotnisku rozumiemy czasem często bez słów.
Andrzej. Tylko jakiś brutalny hamulec aerodynamiczny trzeba by w SW zamontować, aby udało się MS wyczepić. :mrgreen:
Zresztą moje rozmyślania nad katapultą czy procą nie znaczą, że zrezygnowałem z wyczepu w nosie :D
Arek. Dzięki za czujność.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Odp: Mini Swift
PostNapisane: niedziela, 11 sierpnia 2013, 12:58
Offline
Moderator
Avatar użytkownika

Dołączył(a): niedziela, 28 marca 2010, 20:33
Posty: 845
Wiek: 44
Lokalizacja: Kraków
Spoko spoko, śledzę temat uważnie. Choć się nie udzielam 8-)

Wysyłane z mojego GT-I9300 za pomocą Tapatalk 2

_________________
Pozdrawiam Arkadiusz Mania - Rapier


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: niedziela, 11 sierpnia 2013, 13:02
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 1617
Wiek: 50
Lokalizacja: Pleszew
Jak macie "nosiciela" to w Mini Swifcie na grzbiecie zamontować oczko z drutu, a w nosicielu - serwo z haczykiem zamiast orczyka, i żedne tam większe przeróbki nie będą potrzebne :D

_________________
Amerykanie wydali dziesiątki milionów dolarów na skonstruowanie długopisu dla astronautów..
Rosjanie używają ołówków.

Sławek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Odp: Mini Swift
PostNapisane: niedziela, 11 sierpnia 2013, 16:08
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6039
Wiek: 69
Lokalizacja: Warszawa
ramirez24 napisał(a):
Spoko spoko, śledzę temat uważnie. Choć się nie udzielam 8-)

Jeszcze raz dzięki za uwagę. To Twój Dział na Forum. Czuję jakoś tę Twoją opiekę i jakbym chciał coś spe...rniczyć to wkroczysz?
Mam nadzieję. :D

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: sobota, 24 sierpnia 2013, 18:24
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6039
Wiek: 69
Lokalizacja: Warszawa
Dość wcześnie wróciłem dzisiaj z pracy, więc wziąłem się za skrzydło.
Za trzecią przymiarką udało mi się wydrukować szablony o wymaganych wymiarach.
Ponieważ zmieniłem koncepcję wykonania skrzydła
Załącznik:
Skrzydło z balsą 2.JPG
Skrzydło z balsą 2.JPG [ 166.54 KiB | Przeglądane 6278 razy ]

najmniejszy szablon posłuży do wykonania od razu żeberka z balsy zamykającego skrzydło. Dalej będzie zwichrzenie z EPP.
Po wycięciu nakleję to na tekturę, obrysuję i wytnę.
Popatrzyłem na ten wydruk i przypomniało mi się jak to robiłem kiedyś. Nie było drukarek.
Jak one się uchowały?
Załącznik:
S5000212.JPG [ 241.35 KiB | Przeglądane 6278 razy ]

Rysowałem nimi wszystkie plany modelarskie, na studiach też używałem tych ołówków, z tym że tam odbiorowe prace trzeba było kreślić w tuszu.
Obrysuję na balsie te żeberka tym "sprzętem".
Dam znać jak wyszło :D

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: piątek, 4 października 2013, 19:24
Stefan, jak tam kotlecik ? Czas go podgrzać :)


Góra


Wyświetl posty nie starsze niż:  Sortuj wg
Utwórz nowy wątek Odpowiedz w wątku  [ Posty: 123 ]  Przejdź na stronę Poprzednia strona  1, 2, 3, 4, 5, 6, 7  Następna strona

Strefa czasowa: UTC + 1


Kto przegląda forum

Użytkownicy przeglądający ten dział: Brak zidentyfikowanych użytkowników i 1 gość


Nie możesz rozpoczynać nowych wątków
Nie możesz odpowiadać w wątkach
Nie możesz edytować swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Skocz do:

59,100,891 Wyświetlone Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Przyjazne użytkownikom polskie wsparcie phpBB3 - phpBB3.PL
