 Tytuł: Re: Mini Swift
PostNapisane: sobota, 6 lipca 2013, 07:26
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Jeśli chodzi o grubość drutu to zgadzam się, ale tu głównie podkreślam jej giętkość i sprężystość. Strunę bardzo łatwo się zwija i sama wraca po zdjęciu siły do prostej. Drut z bowdena zgina się dużo ciężej i po zgięciu już tak zostaje.
Spróbujcie tak nawinąć bowden na palce jak zrobiłem z struną, nie da się bo będzie do wyrzucenia.

ED: namierzyłem ten sklep na mapie. Trzeba będzie mu się przypatrzyć.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: sobota, 6 lipca 2013, 07:40
Pisałeś o oporach i słabym serwie.
Czasami to jest zaleta bowdena, że zgina się dużo ciężej :)


Góra


 Tytuł: Re: Mini Swift
PostNapisane: sobota, 6 lipca 2013, 08:06
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Wiem Wojtku o czym mówisz, że trzeba dobrze usztywniać bowden "po trasie"
Natomiast chodziło mi o moją próbę z drutem i struną do tego:
Załącznik:
Bowden.JPG [ 69.41 KiB | Przeglądane 5804 razy ]

ZDECYDOWANIE na korzyść struny. Może w moich bowdenach jest jakiś inny drut?
Struny sprzedają w takiej postaci i po odplątaniu natychmiast są proste.
Załącznik:
S5000001.JPG [ 129.34 KiB | Przeglądane 5804 razy ]

Te dwie na wierzchu były właśnie nawijane na palce i tak wyglądają po wyciągnięciu z osłonki..

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: sobota, 6 lipca 2013, 09:02
To jedno i to samo, "Twoja" struna chodzi lżej bo jest cieńsza. Tak jak pisaliśmy.

Akurat o usztywnieniu po trasie nie pisałem :). Miałem na myśli sztywność poza koszulką.

Czy masz bowden pokryty teflonem ?

Edit: literówki


Góra


 Tytuł: Re: Mini Swift
PostNapisane: sobota, 6 lipca 2013, 09:11
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 2121
Wiek: 53
Lokalizacja: Pleszew
W rowerach używane są linki do przerzutek, które chodzą w pancerzech. Linki lepszej klasy mają pancerze z "wkładką" teflonową (cieńka rureczka wewnątrz właściwej osłony) - może to by się nadawało? Jedynie co to obawiam się, że jej średnica będzie nieco za duża do tak małego modelu..

_________________
Jak mówię że coś zrobię to zrobię, nie trzeba mi co pół roku przypominać..
- Sławek -


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: sobota, 6 lipca 2013, 10:09
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
wojtek jaworski napisał(a):
Czy masz bowden pokryty teflonem ?

Nie mam pojęcia z czego jest ta biała rurka.
Bowdeny, w sklepie, o większej średnicy miały oprócz tej białej jeszcze drugą zewnętrzną chyba pomarańczową.
EDYCJA: Wojtek. Coś się chyba nie rozumiemy.
Pomierzyłem suwmiarką.
Drut oryginalny - 0,8 mm
Struna w oplocie, którą badałem - 0,7 mm
Druga struna w oplocie - 0,85 mm.
Myślałem, że nie wejdzie do osłonki, ale weszła i na prostym 1 m bowdenie przesuwa się wewnątrz osłonki z taką samą siłą jak drut oryginalny. Po wygięciu w palcach do jednej strony szablonu, czyli skrzydła z zestawu, chodzi minimalnie ciaśniej niż po prostej. Drut w zakupionym bowdenie przesuwa się duuużo ciężej i przypuszczam, że na tych dwóch łukach na obu skrzydłach serwo nie da rady. Musiał bym zrobić stanowisko badawcze np. z powbijanych w płytę szpilek.
Chodzi o to, że drut pręży i trze o wewnętrzne boki białej osłony, a struna układa się do łuku, a w dodatku struna jest szorstka, owinięta cieniutkim drucikiem, (ten zestaw strun nie jest szlifowany, zwykłe tanie struny)a i tak chodzi swobodnie.
Wezmę to jutro na lotnisko to się zrozumiemy :D

darek_op napisał(a):
Pokoloruj go jakoś bo ciężko to maleństwo będzie zobaczyć :roll:

Przewidywane malowanie było na 1-ej stronie. Myślę, że taki czerwony akcent będzie trochę dawał po oczach, chociaż w górze i tak mało można odróżnić położenie modelu po kolorach.
Załącznik:
Wymiary rozp.JPG
Wymiary rozp.JPG [ 43.43 KiB | Przeglądane 5766 razy ]

Reszta biała.

ED: na razie i tak nie mam jeszcze czerwonego papieru do drukarki, ale postaram się na czas.
ED 3: mało mam czasu siedzieć dzisiaj przy komputerze, ale myślę o Swifcie, a że czasem zaglądam na forum co z jutrzejszym lataniem to i przy okazji tutaj. Za każdym razem coś dopisuję. Rano zwymiarowałem statecznik poziomy.
Załącznik:
Wymiary STATECZNIK.JPG
Wymiary STATECZNIK.JPG [ 27.98 KiB | Przeglądane 5755 razy ]

Jeszcze się waham nad wymiarami steru.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: sobota, 6 lipca 2013, 19:51
Ja Ciebie rozumiem :)


Góra


 Tytuł: Re: Mini Swift
PostNapisane: sobota, 6 lipca 2013, 23:00
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 3 października 2012, 09:27
Posty: 260
Wiek: 40
Lokalizacja: Tarnów
Stema napisał(a):
Chodzi o to, że drut pręży i trze o wewnętrzne boki białej osłony, a struna układa się do łuku, a w dodatku struna jest szorstka, owinięta cieniutkim drucikiem, (ten zestaw strun nie jest szlifowany, zwykłe tanie struny)a i tak chodzi swobodnie.
.



Drut w bowdenie ma 0,8 i jest twardy i sprężysty . A struna ma w sobie drut pewnie około 0,2-0,3 + owijka co daje 0,7 .Owijka działa jak sprężyna i łatwo ją wyginać bo drut w środku stwarza małe opory ( sprężystość )z tond ta różnica
Z tym tylko że pasowało by jakoś zabezpieczyć strunę bo po obcięciu ta owijka dość łatwo zaczyna się odwijać :)

_________________
Pozdrawiam Wojtek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: niedziela, 7 lipca 2013, 13:02
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Dzisiaj rano skończyłem wymiarowanie.
Po analizach będzie tak:
Załącznik:
Wymiary SKRZYDŁO STATECZNIK.JPG
Wymiary SKRZYDŁO STATECZNIK.JPG [ 40.76 KiB | Przeglądane 5689 razy ]

Zatwierdziłem również wyposażenie.
Doświadczony Kolega Wojtek, bardzo konkretny, podpowiedział, że jeżeli w przyszłości przewiduję napęd to najprościej będzie model wyposażyć jak dla moto. Regulator przecież mam, małe pakiety 2S od 300 do 800 mam, czyli NIE MAM problemu. Potrzeba balastu na nos? To regulator trochę dołoży.
Jakie to proste. Nie będę musiał dokupować pakietu 1S, a potem dołoży się tylko silnik.
Załącznik:
Zasilanie.JPG [ 37.92 KiB | Przeglądane 5689 razy ]

Jednak problem jest.
Wojtek zabronił mi montowania tych serw 5 gramowych, ale może jak odpalę elektronikę to z 5 szt. może 2 szt. przejdą testy :?:
Inaczej czekają mnie zakupy.
Po południe muszę wyjechać z domu, ale jak wrócę to może wezmę się za którąś wersję skrzydła.

ED: a te serwa? Ma Ktoś o nich pozytywną opinię?
http://www.modele.sklep.pl/pl/Katalog/WYPOSAZENIE-RC/Serwa/Serwa-analogowe/HM-5G6-Z-19-Servos-2-szt-WYPRZEDAZ-3990-ZL.html

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: niedziela, 7 lipca 2013, 18:09
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 1 kwietnia 2010, 23:01
Posty: 107
Wiek: 55
Lokalizacja: Kraków
Mam ,ale jeszcze nie uruchamiałem.Wtyki są micro,mały orczyk oraz brak typowego mocowania do przykręcenia.Kupiłem do DLG do skrzydeł.

_________________
Wojtek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: niedziela, 7 lipca 2013, 18:43
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
f-150 napisał(a):
Mam ,ale jeszcze nie uruchamiałem.

Dasz znać? Dziękuję za szybką reakcję.
Wróciłem do domu i sprawdziłem wyważenie w ustalonej wersji wyposażenia. Nie dawało mi to spokoju.
Załącznik:
S5000007.JPG [ 90.61 KiB | Przeglądane 5664 razy ]

Wygląda, że najprostsze jest najlepsze (:) Jeszcze jest pole manewru.
Załącznik:
S5000004.JPG [ 82.9 KiB | Przeglądane 5664 razy ]

Z tyłu i z przodu modelu coś tam jeszcze dojdzie, ale jest dobrze :mrgreen:

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: poniedziałek, 8 lipca 2013, 18:39
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Dzisiaj dokupiłem w sąsiednim sklepie na mojej ulicy potrzebny CA do pianek i magnesiki do mocowania kabinki. Kleju nie było w piątek na Bitwy W.
Zdjąłem lewy bok kadłuba po wczorajszym wyważaniu. Klej po rozcięciu kadłuba wciąż jest lekko "lepiący się" (ciekawe czym to było spajane?), więc spróbowałem to wykorzystać dla próby poprowadzenia antenki.
Dotąd dyndała się przy moich próbach i boję się ją urwać.
Czy tak będzie dobrze :?: , bo antena przebiega wzdłuż bowdena od wysokości, a być może wykorzystam do popychacza pręt węglowy i baryłkę na dźwigni serwa (szkoda, że nie robią jakiś lekkich plastikowych), a przy stateczniku dam cienką, ale sztywną zetkę z drutu.
Z drugiej strony, za ścianką, też będzie szedł bowden.
Nie będzie zakłóceń?
Załącznik:
B1.JPG [ 87.39 KiB | Przeglądane 5596 razy ]

Przy okazji stwierdziłem, nie widziałem tego wcześniej bo to bardzo cienki drucik w czarnej osłonce, że antenka nie ma tego zazwyczaj gołego odcinka jak inne znane mi antenki 2,4Ghz. W drugim nie rozpakowanym jeszcze egzemplarzu jest tak samo. Na opakowaniu:Sanwa RX-60 6channel 2,4Ghz.
Ona tak ma?

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: wtorek, 9 lipca 2013, 09:45
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Nikt nie odpowie na pytania o antenie?
Dotychczas anteny wystawiałem na zewnątrz, a przynajmniej jej końcówki, ale tu jej nie ma i stąd moje wątpliwości

Wczoraj zacząłem się brać za pierwsze skrzydło, ale ponieważ ma ich być co najmniej trzy, a zatem muszą być wymienne, postanowiłem najpierw rozwiązać tę sprawę.

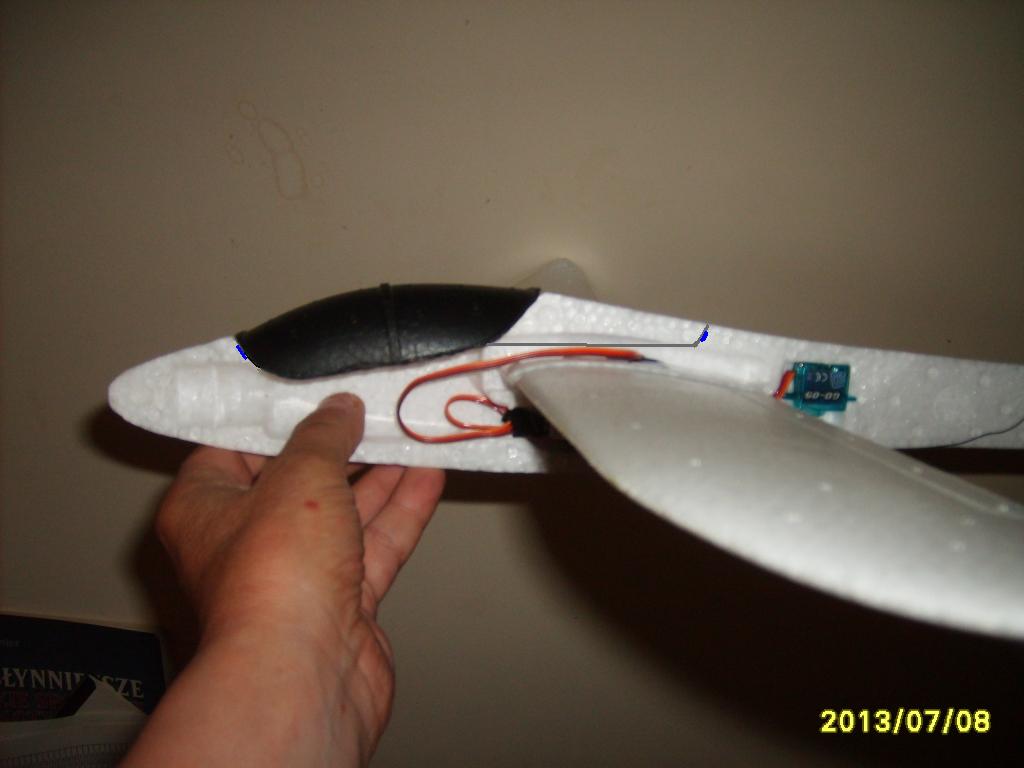

Musiałem znaleźć sposób aby nie rozcinać kadłuba za każdym razem przy zmianie płata.
Po różnych przemyśleniach znalazłem go.
Załącznik:
B2.JPG [ 36.96 KiB | Przeglądane 5550 razy ]

Załącznik:
B3.JPG [ 85.38 KiB | Przeglądane 5550 razy ]

Sprawdziłem. Da się. :D
Jeżeli dzisiaj uda mi wrócić do domu o normalnej porze to wezmę się za skrzydło.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Odp: Mini Swift
PostNapisane: wtorek, 9 lipca 2013, 11:06
Offline
Moderator
Avatar użytkownika

Dołączył(a): niedziela, 28 marca 2010, 20:33
Posty: 844
Wiek: 46
Lokalizacja: Kraków
Może ta antena to wielokrotnosc fali a nie jedno czy polfalowa

Wysyłane z mojego GT-I9300 za pomocą Tapatalk 2

_________________
Pozdrawiam Arkadiusz Mania - Rapier


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: wtorek, 9 lipca 2013, 17:06
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Zmierzyłem linijką. Bez naciągania 18,3 cm.
Co z umieszczeniem w kadłubie pod względem zakłóceń?

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Odp: Mini Swift
PostNapisane: wtorek, 9 lipca 2013, 17:15
Offline
Moderator
Avatar użytkownika

Dołączył(a): niedziela, 28 marca 2010, 20:33
Posty: 844
Wiek: 46
Lokalizacja: Kraków
Eeeeeee. Bać zakłóceń to się można jak jest trochę węgla a nie przy piance i jakimś preciku

Wysyłane z mojego GT-I9300 za pomocą Tapatalk 2

_________________
Pozdrawiam Arkadiusz Mania - Rapier


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: wtorek, 9 lipca 2013, 19:33
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Dziękuję Arek za rozwianie tej wątpliwości.
Moje obawy wynikały z tego co czytałem na forum o wpływie metalu, a szczególnie węgla na anteny. Zbyt mało mam praktyki w budowie z obecnych materiałów i ich zastosowań dla RC, a szczególnie gdy już sam projektuję wolę wcześniej pytać, Tym bardziej w tak małym modelu gdzie wszystko jest bardzo skomasowane.

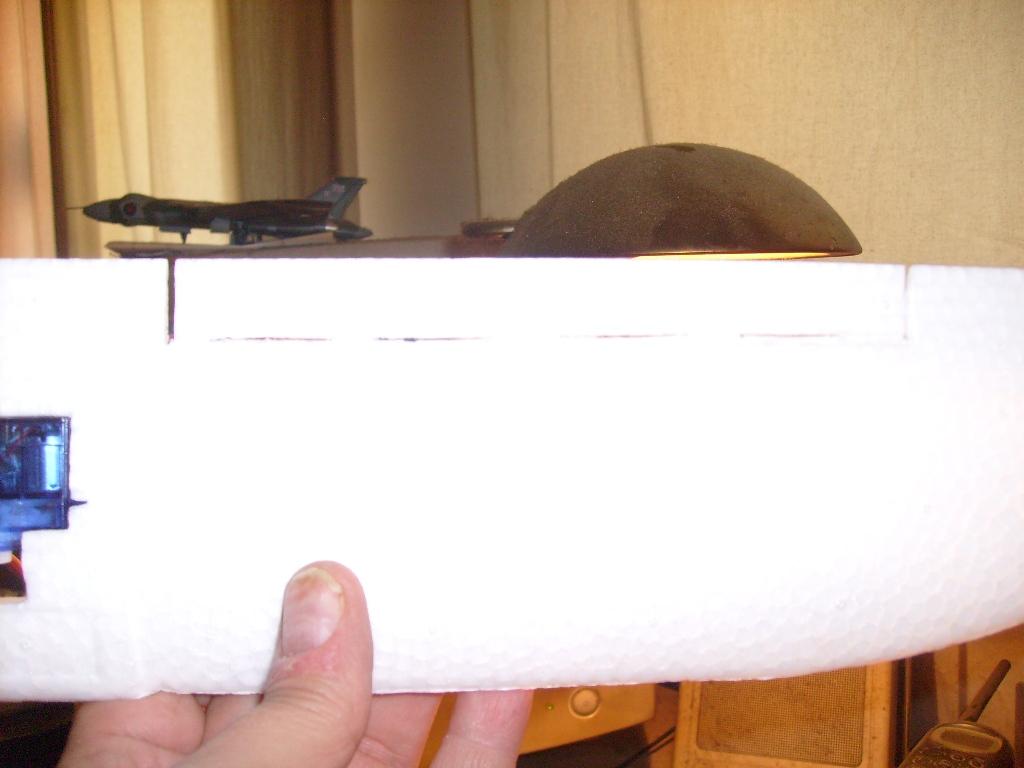

Budowę skrzydła zacząłem od sprawdzenia jak działają lotki w skrzydle z zestawu. Przeciąłem gdzie trzeba, ponacinałem linię zginania dla stworzenia zawiasów i sprawdzenia występujących sił.
Zdjęcie pod światło:
Załącznik:
S7300001.JPG [ 79.59 KiB | Przeglądane 5487 razy ]

Potem te szpary potraktowałem pilniczkiem do paznokci i lotki chodzą lekko.
Załącznik:
S7300032.JPG [ 67.64 KiB | Przeglądane 5487 razy ]

Musiałem to sprawdzić.
Oczywiście taki górny zawias dla lotek jak w zestawie jest najgorszym rozwiązaniem z punktu widzenia aerodynamiki skrzydła:
Załącznik:
S7300035.JPG [ 197.46 KiB | Przeglądane 5485 razy ]

i lotki otrzymają zawiasy jak na rysunku z profilami.
W takim Mini żadne inne nie są celowe.
Tak sądzę.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: środa, 10 lipca 2013, 19:54
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Dociąłem dzisiaj odpowiedniej wielkości bloczek z płyty styropianu i wezmę się za wycięcie skrzydła.
Załącznik:
S7300002.JPG [ 93.77 KiB | Przeglądane 5419 razy ]

Jak się uda to z tej grubości uzyskam od razu dwa płaty.
Darku. Mam już papier na naklejki. Kolor jest odpowiedni tylko jeden jest błyszczący i stąd różnica na zdjęciu.
Załącznik:
S7300005.JPG [ 125.79 KiB | Przeglądane 5419 razy ]

Przy obiedzie, jedną ręką, zacząłem szykować szablon do wydruku, ale nie warto teraz obliczać wymiarów na komputerze. Jak wytnę skrzydło będzie szybciej zwymiarować.
Załącznik:
napisy.JPG [ 49.41 KiB | Przeglądane 5419 razy ]

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: czwartek, 11 lipca 2013, 19:44
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Trochę dzisiaj "porobiłem".
Załącznik:
Załącznik Skrzistat.JPG nie jest już dostępny

Szukałem jakiegoś tła dla zdjęć, ale nie mam nic odpowiedniego.
Przymiarka:
Załącznik:
Skrzistat.JPG [ 27.9 KiB | Przeglądane 5354 razy ]

Porównałem z oryginałem, aby unaocznić sobie różnicę.
Załącznik:
S5000004.JPG [ 81.49 KiB | Przeglądane 5354 razy ]

Teraz tylko szlifowanie i szlifowanie.
Już sobie wyobrażam ile będzie sprzątania. (:)
Szymon. :D
Teraz wiem dla czego "nie umiesz" szlifować. :mrgreen:

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mini Swift
PostNapisane: czwartek, 11 lipca 2013, 20:02
Online
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 6 czerwca 2010, 15:34
Posty: 2629
Wiek: 55
Lokalizacja: Warszawa
Stefan, czy ja dobrze rozumiem :shock: Ty chcesz wyszlifować profil skrzydła papierem ściernym :nieufny:

_________________
Pozdrawiam Darek
SkyCruiser_2400 ; GEMINI_3200


Góra
 Zobacz profil Wyślij e-mail

Wyświetl posty nie starsze niż:  Sortuj wg
Utwórz nowy wątek Odpowiedz w wątku  [ Posty: 123 ]  Przejdź na stronę Poprzednia strona  1, 2, 3, 4, 5, 6, 7  Następna strona

Strefa czasowa: UTC + 1


Kto przegląda forum

Użytkownicy przeglądający ten dział: Brak zidentyfikowanych użytkowników i 1 gość


Nie możesz rozpoczynać nowych wątków
Nie możesz odpowiadać w wątkach
Nie możesz edytować swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Skocz do:

77,151,781 Wyświetlone Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Przyjazne użytkownikom polskie wsparcie phpBB3 - phpBB3.PL
