 Tytuł: Pomiar anten FPV
PostNapisane: środa, 29 marca 2017, 18:54
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 2194
Wiek: 55
Lokalizacja: Szczytniki
Dziś zamiast latać, to się bawiłem w fale a nawet w mikrofale. Pomysł zbudowania jakiejkolwiek miarki do naszych anten chodził za mną już od pierwszej samodzielnie zrobionej anteny. Link do strony z której zamierzam zrobić wskaźnik.
http://pe2er.nl/wifiswr/index.htm
Na początek oczywiście nie spodziewam się super osiągnięć, bo temat GHz to dla mnie nowość, ale warto coś dłubać i doświadczenie nabywać.
Jakiś czas temu zrobiłem płytki do miernika.
Załącznik:
DSC00178.JPG [ 292.33 KiB | Przeglądane 2681 razy ]
Załącznik:
DSC00179.JPG [ 220.5 KiB | Przeglądane 2681 razy ]

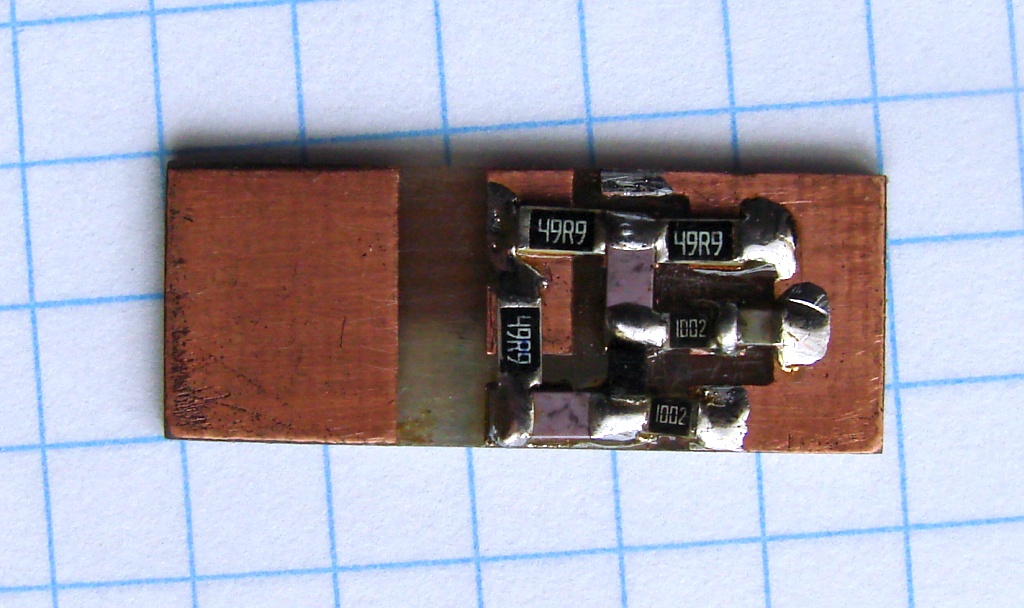

Dziś kombinowałem jak fizycznie zrobić mostek pomiarowy, po kilku przymiarkach coś takiego wydłubałem.
Załącznik:
DSC00183.jpg [ 273.39 KiB | Przeglądane 2681 razy ]
Załącznik:
DSC00185.jpg [ 218.2 KiB | Przeglądane 2681 razy ]

Może jutro będę uruchamiał, wszelkie opinie i spostrzeżenia mile widziane.

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pomiar anten FPV
PostNapisane: piątek, 31 marca 2017, 19:43
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 2194
Wiek: 55
Lokalizacja: Szczytniki
Dziś oprócz latania, zamiast uruchamiać wskaźnik, robiłem obudowę do niego.
Nie mogłem go uruchomić, bo nie mam tłumika odpowiedniego.
Po prostu Waldek donosiciel nie przyniósł, choć kupiłem dwa dni temu i to z priorytetową wysyłką :mrgreen:
Po kilku przeróbkach płytki i sklejaniu obudowy wyszło coś takiego.
Załącznik:
DSC00187.jpg [ 362.14 KiB | Przeglądane 2617 razy ]


Z drugiej strony tak to wygląda. Część pomiarowa działa prawidłowo, należy tylko zmienić skalę ze *C na SWR.
Ale zrobię to jak wyskaluję przyrząd.
Załącznik:
DSC00188.jpg [ 342.88 KiB | Przeglądane 2617 razy ]

Obudowa jak widać ze sklejki lotniczej, ale ekranowana folią ameliniową, bo układ ma duże wzmocnienie.
Chociaż bez ekranowania nie zauważyłem wzbudzania się.
cdn...

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pomiar anten FPV
PostNapisane: piątek, 31 marca 2017, 19:52
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2739
Wiek: 56
Lokalizacja: Milanówek
czekamy niecierpliwie na cd :mrgreen:

_________________
pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pomiar anten FPV
PostNapisane: piątek, 31 marca 2017, 19:58
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 6 czerwca 2010, 15:34
Posty: 2629
Wiek: 55
Lokalizacja: Warszawa
Jurek jesteś niesamowity :shock:

_________________
Pozdrawiam Darek
SkyCruiser_2400 ; GEMINI_3200


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pomiar anten FPV
PostNapisane: poniedziałek, 3 kwietnia 2017, 19:10
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 2194
Wiek: 55
Lokalizacja: Szczytniki
Dzięki Panowie, liczyłem na bardziej konstruktywną krytykę, ale tak też jest dobrze :lol:
Zamiast słów obrazek, bo to wiele wyjaśnia, jak by kto co chciał więcej to proszę śmiało, spróbuję wytłumaczyć.

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pomiar anten FPV
PostNapisane: poniedziałek, 3 kwietnia 2017, 19:17
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 6 czerwca 2010, 15:34
Posty: 2629
Wiek: 55
Lokalizacja: Warszawa
Upss jakiś PIAS go zablokował :twisted:

_________________
Pozdrawiam Darek
SkyCruiser_2400 ; GEMINI_3200


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pomiar anten FPV
PostNapisane: poniedziałek, 3 kwietnia 2017, 20:25
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 2194
Wiek: 55
Lokalizacja: Szczytniki
Już wiem o co chodzi, jak nagrywałem film grało radio i jest jakaś piosenka w tle, widocznie to wystarcza aby zablokować film. Spróbuję wyciszyć audio.
ED.
Już działa, zmieniłem audio na coś przypadkowego, miłego słuchania. :mrgreen:

Jeszcze raz ED.

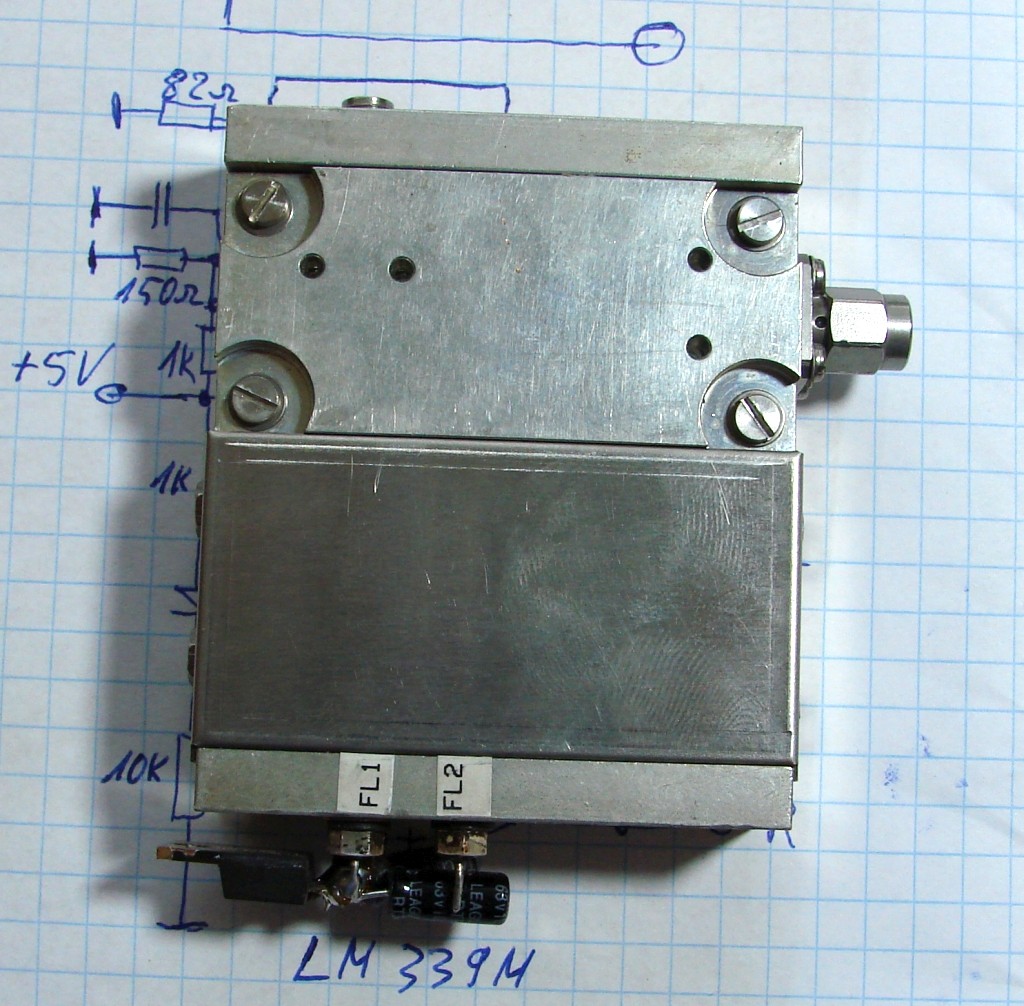

Ten wskaźnik działa, mam natomiast jeszcze inny pomysł. Jakiś czas temu Andrzej kupił mi sprzęgacz kierunkowy. Tak to wygląda mniej więcej.
Załącznik:
DSC00193.jpg [ 244.63 KiB | Przeglądane 2516 razy ]

Nie byłbym sobą aby do środka nie zajrzeć.
Załącznik:
DSC00192.jpg [ 186.84 KiB | Przeglądane 2516 razy ]

Oczywiście schemat też jest.
Załącznik:
DSC00194.jpg [ 260.41 KiB | Przeglądane 2516 razy ]

Jest to sprzęgacz jednokierunkowy "directional coupler" chyba? Zakupiony na aukcji allegro od sprzedawcy DW Radio. W niedługim czasie spróbuję coś z tego zrobić.

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pomiar anten FPV
PostNapisane: piątek, 14 kwietnia 2017, 18:52
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2739
Wiek: 56
Lokalizacja: Milanówek
Ma Jurek magiczne pudełko , podobne mam i ja :mrgreen:

Załącznik:
DSC_0051.JPG [ 52.45 KiB | Przeglądane 2441 razy ]


Jurek bardzo skromnie podszedł do tematu i nie powiedział do końca co można za pomocą tego pudełka zrobić, a można dużo:
- porównać nadajniki ( video i RC) ;wiadomo deklarowana moc nie zawsze jest prawdziwa ale mając np dwa , można określić który jest mocniejszy, również wykryć uszkodzenie nadajnika
- sprawdzić na którym kanale nadajnika video mamy największa moc.
- porównać anteny i wybrać te lepsze
- dostroić antenę do danej częstotliwości ( porównywałem anteny strojone na konkretne częstotliwości i nie mam wątpliwości, że urządzenie działa :D )

Brawo Jurek!

_________________
pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pomiar anten FPV
PostNapisane: piątek, 14 kwietnia 2017, 19:56
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 2194
Wiek: 55
Lokalizacja: Szczytniki
Fajna obudowa Ci wyszła.
Wracając do wskaźnika to podzespoły leżały chyba od grudnia.
Ze dwa tygodnie temu za to się zabrałem dopiero.
Natomiast po Twojej reklamie to trzeba będzie uruchomić seryjną produkcję :mrgreen:

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pomiar anten FPV
PostNapisane: piątek, 14 kwietnia 2017, 20:14
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2739
Wiek: 56
Lokalizacja: Milanówek
Jurek , pokazałeś film ale jak ktoś nie wie o co chodzi to bez opisu nie skuma. To może spróbuję opisać

10s - skalowanie miernika zależne od mocy jaką ma , należy tak pokręcić aby nadajnik ze zworą powodował maksymalne wychylenie wskaźnika
30s - sprawdzenie zachowania miernika przy obciążeniu 50 Om - powinno być 0
1.05 - sprawdzenie pierwszej anteny
1.30 - sprawdzenie drugiej anteny

Wniosek : antena druga jest lepiej dopasowana do nadajnika - wskazania bliższe zera
Nie pytajcie mnie jak to działa ; z tymi pytaniami do Jurka zapraszam. :mrgreen:

_________________
pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Pomiar anten FPV
PostNapisane: piątek, 14 kwietnia 2017, 20:43
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 2194
Wiek: 55
Lokalizacja: Szczytniki
W pierwszym poście jest link do strony z projektem, jest tam również instrukcja obsługi do pobrania.
http://pe2er.nl/wifiswr/Wifi-swrbridge- ... manual.pdf
Też do końca nie wiem o co chodzi na tym filmie, ale w życiu parę anten CB zestroiłem :mrgreen:
