 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: wtorek, 23 maja 2017, 20:51
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3493
Wiek: 33
Lokalizacja: Warszawa
Wprawdzie detal, ale akurat Darka wyświetlacz ma piny wyprowadzone z boku w dwóch rzędach ;)


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: wtorek, 23 maja 2017, 23:03
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 6 czerwca 2010, 15:34
Posty: 2629
Wiek: 55
Lokalizacja: Warszawa
To jest mój testowy wyświetlacz :oops:

Kod programu. Wiem, że można go napisać w dużo prostszy sposób :oops: , ale ważne że działa :lol:

Kod:
#include <LiquidCrystal.h>
#include <EEPROM.h>
#include <Button.h>
**************************************************************************
RESZTA W SKOMPILOWANYM PLIKU PARĘ POSTÓW NIŻEJ
***************************************************************************



Kod da się wgrać bez problemu do ATMEGA8 za pomocą USBASP. Zegar wewnętrzny 1MHz, czyli tak jak z fabryki :mrgreen:

_________________
Pozdrawiam Darek
SkyCruiser_2400 ; GEMINI_3200


Ostatnio edytowano środa, 19 lutego 2020, 20:08 przez darek_op, łącznie edytowano 2 razy

Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: środa, 24 maja 2017, 10:45
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Ale aż 3 sekundy żeby oglądać jakąś datę??

Kod:
lcd.print("  23 MAJA 2017  ");
delay(3000);


rozumiem takie coś przez 3 sekundy :mrgreen:
Kod:
( o Y o )
  ) * (
(       )

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: środa, 24 maja 2017, 12:35
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 17 lutego 2017, 01:53
Posty: 256
Wiek: 42
Lokalizacja: Poznań
A można prosić o skompilowany wsad


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: środa, 24 maja 2017, 14:12
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 6 czerwca 2010, 15:34
Posty: 2629
Wiek: 55
Lokalizacja: Warszawa
Wsad do procesora ATMEGA8

Załącznik:
zgrzewarka_wsad_atmega8_1MHz.rar [6.01 KiB]
Pobrane 346 razy


EDIT:
Nowy poprawiony wsad do procesora

_________________
Pozdrawiam Darek
SkyCruiser_2400 ; GEMINI_3200


Ostatnio edytowano czwartek, 25 maja 2017, 14:36 przez darek_op, łącznie edytowano 1 raz

Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: środa, 24 maja 2017, 20:00
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 2194
Wiek: 55
Lokalizacja: Szczytniki
Płytka do termo transferu, poprawiona polaryzacja buzera.
Załącznik:
plytka_2.pdf [68.11 KiB]
Pobrane 355 razy

Schemat raz jeszcze podany przez Darka, aby szukać nie trzeba było.
Załącznik:
Zgrzewarka.png [ 91.13 KiB | Przeglądane 7884 razy ]


Poprawiona płytka przez Sławka.
Załącznik:
pcb vel Rumcajs.pdf [10.06 KiB]
Pobrane 107 razy

_________________
Pozdrawiam Jurek


Ostatnio edytowano niedziela, 14 kwietnia 2019, 19:58 przez gjery, łącznie edytowano 2 razy

Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: środa, 24 maja 2017, 20:38
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 6 czerwca 2010, 15:34
Posty: 2629
Wiek: 55
Lokalizacja: Warszawa
Teraz pozostaje tylko pytanie , czy płytka będzie pasowała do softu :oops: :D

_________________
Pozdrawiam Darek
SkyCruiser_2400 ; GEMINI_3200


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: czwartek, 25 maja 2017, 19:58
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 2194
Wiek: 55
Lokalizacja: Szczytniki
Sprawdzę niebawem, patrzyłem na Twoją wielkich różnic nie ma, powinno być dobrze. Najwyżej z czegoś wydłubię na chwilę wyświetlacz.
ED...
Sterownik działa, na You Tube to wszystkim wszystko działa. To i mnie w końcu zadziałało, dzięki Darkowi oczywiście :mrgreen: Pcb trzeba było nieco przerobić, bo z mojej winy odwróciłem buzer o 180*. Pcb do termo transferu oczywiście zmienię na właściwe niebawem. Co do softu, to taka moja uwaga, buzer powinien piszczeć cały cykl zgrzewania, a nie tylko w momencie zgrzewu. Czyli zaczyna piszczeć od pre impulsu, a kończyć się po zgrzewie. Ale to znowu dla Darka robota ;)
Sterownik działa też poprawnie bez rezystorów podciągających, może ich po prostu nie być na pcb.



No i to chyba tyle w temacie z mojej strony.

ED...
Wyświetlacz taki.
Załącznik:
DSC00137.jpg [ 154.94 KiB | Przeglądane 7233 razy ]
Załącznik:
DSC00136.jpg [ 205.27 KiB | Przeglądane 7233 razy ]


Płytka po przeróbkach.
Załącznik:
DSC00135.jpg [ 274.4 KiB | Przeglądane 7233 razy ]
Załącznik:
DSC00134.jpg [ 281.4 KiB | Przeglądane 7233 razy ]

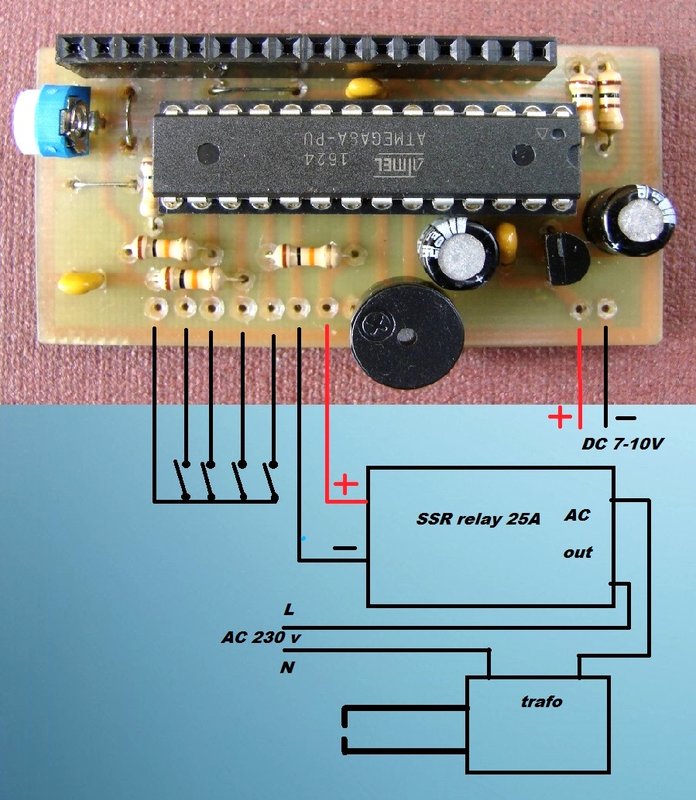

Tak trzeba połączyć.
Załącznik:
Połączenia.jpg [ 310.48 KiB | Przeglądane 7233 razy ]

Mikro styki od lewej, menu, -, +, start.

_________________
Pozdrawiam Jurek


Ostatnio edytowano wtorek, 22 sierpnia 2017, 10:46 przez gjery, łącznie edytowano 2 razy

Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: czwartek, 25 maja 2017, 20:36
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Dysponuję zaciskarką do końcówek przewodów / tulejek - o takich:
Załącznik:
05fa17e4487d828b5cab0ba47028.jpg [ 78.41 KiB | Przeglądane 7915 razy ]

Szczęki 6, 10, 16, 25, 35, 50mm2
O taką:
Załącznik:
1984e5564a408226899185a4ede0.jpg [ 62 KiB | Przeglądane 7915 razy ]

- Siła zaciskania 8 ton
- Wzór zaciskania: sześciokątny

Gdyby ktoś budował coś wymagającego podobnych zakończeń mogę pożyczyć :mrgreen:

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: czwartek, 25 maja 2017, 21:07
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 6 lipca 2011, 11:27
Posty: 1380
Wiek: 55
Lokalizacja: Wągrowiec - Wlkp
Znajomy elektryk te końcówki zaciska w uchwycie tokarni. Z braku takiej zaciskarki oczywiście. Nie widziałem zaciśniętej tak końcówki. Nie wiem czy to wychodzi równie dobrze.

_________________
pozdrawiam Grzegorz


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: czwartek, 25 maja 2017, 21:50
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3493
Wiek: 33
Lokalizacja: Warszawa
Moje zaciskał kolega andyxyz prasą taką jaką pokazał Hubert, na przewodzie 35mm2 wyszły rewelacyjnie


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: środa, 7 czerwca 2017, 21:04
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 6 czerwca 2010, 15:34
Posty: 2629
Wiek: 55
Lokalizacja: Warszawa

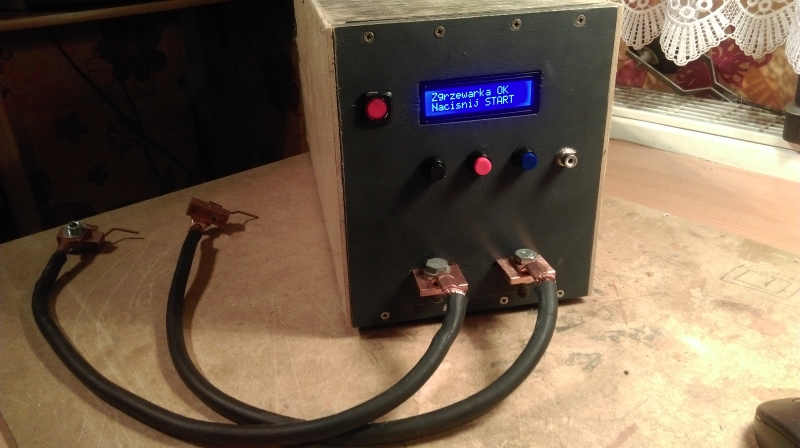

Nasz egzemplarz skończony, gotowy do pracy :D

Załącznik:
IMAG1498.jpg [ 249.91 KiB | Przeglądane 7780 razy ]

_________________
Pozdrawiam Darek
SkyCruiser_2400 ; GEMINI_3200


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: czwartek, 8 czerwca 2017, 10:41
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
A zbliżenie na elektrody można prosić?

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: czwartek, 8 czerwca 2017, 11:00
Online
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 25 stycznia 2016, 13:16
Posty: 3050
Wiek: 54
Lokalizacja: Winnica k/Pułtuska
Załącznik:
2017-06-08 11_59.jpg
2017-06-08 11_59.jpg [ 6.46 KiB | Przeglądane 7734 razy ]


:mrgreen: :mrgreen: :mrgreen: :mrgreen:

_________________
Pozdrawiam, Artur


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: czwartek, 8 czerwca 2017, 11:37
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 6 lipca 2011, 11:27
Posty: 1380
Wiek: 55
Lokalizacja: Wągrowiec - Wlkp
Rozumiem, że obsługa w tym przypadku jest dwuosobowa.

_________________
pozdrawiam Grzegorz


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: czwartek, 8 czerwca 2017, 12:00
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2739
Wiek: 56
Lokalizacja: Milanówek
Ellipsis napisał(a):
A zbliżenie na elektrody można prosić?

Są takie jak widać bo pierwotnie były połączone razem mechanicznie ( połączone ale nie prądowo ;) ) jednak okazało się , że bardzo trudno jest je tak przyłożyć razem aby wywierać jednakowy docisk na obie elektrody i dla tego zostały rozdzielone.
Czemu dwuosobowa? Wyzwolenie impulsu jest poprzez pedał.

_________________
pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: czwartek, 8 czerwca 2017, 14:31
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 6 lipca 2011, 11:27
Posty: 1380
Wiek: 55
Lokalizacja: Wągrowiec - Wlkp
Nie było pytania. Pomyślałem, że nosem ;)

_________________
pozdrawiam Grzegorz


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: środa, 14 czerwca 2017, 18:00
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2739
Wiek: 56
Lokalizacja: Milanówek
Pytanko,
mam ogniwa o wydajności 10A , ile punktów zgrzewu powinno być na połączeniu ogniwo-blaszka aby straty były jak najmniejsze? Wiem, im więcej tym lepiej ale jakieś minimum?
Załóżmy, że 1 punkt zgrzewu ma pow. 1 mm2.

_________________
pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: środa, 14 czerwca 2017, 18:25
Offline
Moderator
Avatar użytkownika

Dołączył(a): niedziela, 21 marca 2010, 09:34
Posty: 4878
Wiek: 49
Lokalizacja: Plewiska
2 wystarczą - w sanyo SCR-( ni-cd) były po dwa punktu zgrzewu a pakiet oddawał prawie 80A const /8 minut
edit - pakiet był ciepły ale nie gorący i nie był chłodzony wodą jak to teraz jest modne u wyczynowców

_________________
Pozdrawiam Krzysiek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: środa, 14 czerwca 2017, 22:16
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2739
Wiek: 56
Lokalizacja: Milanówek
utopia napisał(a):
2 wystarczą - w sanyo SCR-( ni-cd) były po dwa punktu zgrzewu ...

A jakiej średnicy te zgrzewy były?
Tak się martwię trochę, że te biedne elektrony będą się strasznie przepychać jak bedzie mało zgrzewów... i nie wszystkie zdążą wyjść na czas z ogniwa ;)

_________________
pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail
