 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: niedziela, 19 marca 2017, 15:44
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 2194
Wiek: 55
Lokalizacja: Szczytniki
Tak, w tych projektach tak jest zrobione. Jak innym działa to się sprawdza widocznie przy takich mocach.
Załączanie transformatora w podanym przeze mnie linku tak jest zrealizowane.
Załącznik:
Schowek01.jpg [ 90.49 KiB | Przeglądane 6949 razy ]

Ale to aplikacja SSR z linku który podał Artur, tyle że zrobione to na "piechotę"

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: niedziela, 19 marca 2017, 15:47
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3493
Wiek: 33
Lokalizacja: Warszawa
Ja tam nie jestem ekspertem w elektronice analogowej, ale jak się ma powyższe do załączenia zasilania na uzwojenia pierwotnego za pomocą półprzewodnikowego przekaźnika?

No i jeszcze to co Krzysiek napisał w drugim poście:

utopia napisał(a):
Przy zwartym uzwojeniu wtornym po włączeniu pradu na pierwotnym masz potezny udar pradowy. Moze byc kilkadziesiat razy wiekszy od pradu znamionowego . w przemyslowych zgrzewarkach czesto sa dodatkowe uzwojenia pierwotne odpowiedzialne za wstepne nasycenie rdzenia transformatora


Sterowanie to na arduino chwila moment i zrobione.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: niedziela, 19 marca 2017, 16:39
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 2194
Wiek: 55
Lokalizacja: Szczytniki
Szymon napisał(a):
...jak się ma powyższe do załączenia zasilania na uzwojenia pierwotnego za pomocą półprzewodnikowego przekaźnika?...

Ja tam też nie jestem ekspertem, ale zwykły przekaźnik to pewnie by tu nie działał, albo działałby niepewnie po jakimś czasie, ze względu na wypalanie się styków. Do tego elektroniczny ma tzw. włączanie w "0". Ale są też dwie szkoły o tym, czy lepiej w zerze czy w szycie załączać transformator. Trafo w mikrofalówce i tak pracuje - startuje z maksymalnym obciążeniem, to w zgrzewarce też sobie poradzi.

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: niedziela, 19 marca 2017, 16:43
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3493
Wiek: 33
Lokalizacja: Warszawa
No, toteż właśnie przekaźnik mam bezstykowy :)

ENDA ERDA1-225Z


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: czwartek, 23 marca 2017, 18:02
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 2194
Wiek: 55
Lokalizacja: Szczytniki
Dzisiaj Waldek donosiciel przyniósł brakujący wyświetlacz, więc mogłem poskładać sterownik.
Załącznik:
1.jpg [ 396.31 KiB | Przeglądane 6869 razy ]
Załącznik:
2.jpg [ 386.65 KiB | Przeglądane 6869 razy ]

Płytki nie robiłem, została skopiowana ze strony, którą podałem wcześniej.
Sama płytka jak widać ... a zresztą przecież działa a o to chodziło.
Załącznik:
3.jpg [ 262.12 KiB | Przeglądane 6869 razy ]

Regulacja od 10ms do 1s, do tego zgrzewa, a przynajmniej tak pisze.
Załącznik:
4.jpg [ 243.8 KiB | Przeglądane 6869 razy ]

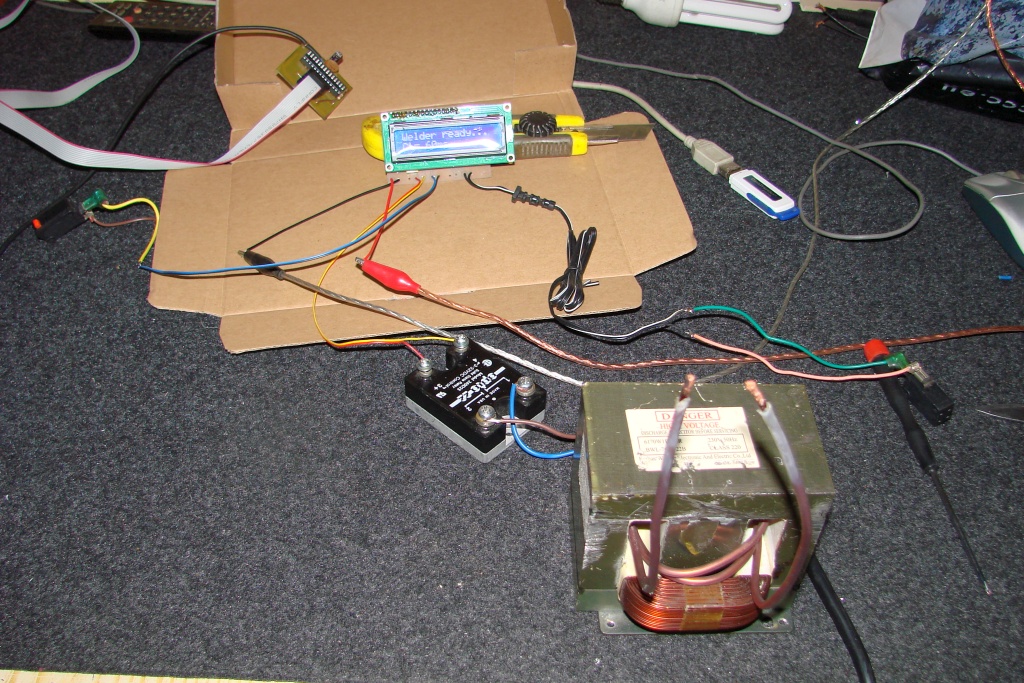

A tak wygląda w całości.
Załącznik:
5.jpg [ 378.67 KiB | Przeglądane 6869 razy ]

Niedługo pojadę do powiatu, to kupię stosowny przewód do nawinięcia uzwojenia roboczego, no i spraja oczywiście aby tak brzydko nie wyglądała.

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: czwartek, 23 marca 2017, 19:30
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2739
Wiek: 56
Lokalizacja: Milanówek
Jurek, z tobą to trudno dzielić się pomysłami; człowiek coś powie, mija chwila a to już gotowe :lol:
Jak się zmienia czas zgrzewania?

_________________
pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: sobota, 25 marca 2017, 17:39
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 2194
Wiek: 55
Lokalizacja: Szczytniki
Do zmiany czasu jest przycisk menu, naciśnięcie jego powoduje przejście do najniższej wartości tj. 10ms.
Kolejne naciskanie lub trzymanie zwiększa wartość co 10ms.
Nastawienie wartości jest zapamiętywane po około 3-4s od bezczynności przycisku menu.
Sterownik zapamiętuje czas nastawiony po wyłączeniu zasilania.

ED.
Uzwojenie nawinięte, przewód ponoć ma 35mm/2.
Załącznik:
AMBA1088.JPG [ 282.67 KiB | Przeglądane 6785 razy ]

Oczywiście była próba. Upalony został drut miedziany 2,5mm/2
Można by rzec mam tę moc :mrgreen:

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: sobota, 25 marca 2017, 18:49
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2739
Wiek: 56
Lokalizacja: Milanówek
Ty, Ty wyparowywaczu przewodów :lol:

_________________
pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: sobota, 29 kwietnia 2017, 19:32
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2739
Wiek: 56
Lokalizacja: Milanówek
Jurek zbudował elektrycznie , ja próbuje dorobić obudowę i co tam jeszcze będzie potrzeba.
Na razie powstała głowica, brakuje jeszcze wyfrezowania od czoła rowków na elektrody i śruby do ich mocowania.
Przekrój elementów patrząc od góry to 12x12mm
Załącznik:
DSC_0064.JPG [ 97.1 KiB | Przeglądane 6639 razy ]
Załącznik:
DSC_0065.JPG [ 92.7 KiB | Przeglądane 6639 razy ]

_________________
pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: środa, 10 maja 2017, 18:56
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2739
Wiek: 56
Lokalizacja: Milanówek
Zgrzewarka gotowa i po pierwszych próbach. Tak wygląda zgrzew
Załącznik:
DSC_0072.JPG [ 36.54 KiB | Przeglądane 6537 razy ]

a tak po próbie zerwania
Załącznik:
DSC_0074.JPG [ 23.97 KiB | Przeglądane 6537 razy ]


Pierwszy etap budowy nowego pakietu - wyczyszczenie pozostałości po starych zgrzewach
Załącznik:
DSC_0083.JPG [ 25.84 KiB | Przeglądane 6537 razy ]

Dremelek , 30 minut i wszystkie ogniwa wyczyszczone
Załącznik:
DSC_0085.JPG [ 39.97 KiB | Przeglądane 6537 razy ]

Teraz trzeba wyrównać napięcia (albo i nie ; sam nie wiem, bo największa różnica między ogniwami to 0,2V) i je ułożyć w pakiet. Rozważam budowę jednego 4S8P
Załącznik:
Rysunekmn.jpg [ 8.75 KiB | Przeglądane 6402 razy ]

lub dwóch 4S4P. ...
Załącznik:
Rysunekmna1.JPG [ 15.46 KiB | Przeglądane 6402 razy ]

Z tym 4S4P mam problem bo chciałbym również mógł latać w skywalkerze a tam ogranicza mnie szerokość kabiny. Musiałbym zbudować pakiet 4S4P o szerokości nie większej niż 3 ogniwa a tego chyba nie przebrnę...

_________________
pozdrawiam
Andrzej


Ostatnio edytowano czwartek, 11 maja 2017, 22:34 przez Andrzej_P, łącznie edytowano 1 raz

Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: środa, 10 maja 2017, 19:37
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Ale kusisz Andrzeju... Mikrofalówka cała drży ze strachu jak koło niej przechodzę bo ona wie, że ma w środku jeden z podstawowych elementów dla takiej zgrzewarki :mrgreen:

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: środa, 10 maja 2017, 19:53
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2739
Wiek: 56
Lokalizacja: Milanówek
Ellipsis napisał(a):
Ale kusisz Andrzeju... Mikrofalówka cała drży ze strachu jak koło niej przechodzę bo ona wie, że ma w środku jeden z podstawowych elementów dla takiej zgrzewarki :mrgreen:

Pewnie sprawiłaby Ci radość , taka nowa , lśniąca , pachnąca nowością mikrofalówka
a jeszcze bardziej to co ze starej wydłubiesz :lol:

_________________
pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: środa, 10 maja 2017, 19:55
Offline
Moderator
Avatar użytkownika

Dołączył(a): niedziela, 21 marca 2010, 09:34
Posty: 4878
Wiek: 49
Lokalizacja: Plewiska
Patrz na olx tam sa mikrofale za grosze

_________________
Pozdrawiam Krzysiek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: środa, 10 maja 2017, 20:07
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 2194
Wiek: 55
Lokalizacja: Szczytniki
Trza tylko czekać aż padnie magnetron, lub lepsza połowa powie że jej nie pasi do wystroju kuchni :mrgreen:

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: czwartek, 11 maja 2017, 21:17
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2739
Wiek: 56
Lokalizacja: Milanówek
Voilà, oto i jest, pakiet prawie zrobiony
Załącznik:
DSC_0087.JPG [ 45.49 KiB | Przeglądane 6450 razy ]
Załącznik:
DSC_0088.JPG [ 50.7 KiB | Przeglądane 6450 razy ]

Zgrzewy nie są zbyt ładna ale sprawdzałem są naprawdę solidne
To co na zdjęciach to teoretycznie (w warunkach laboratoryjnych) 25,6 Ah, myślę, że 20 Ah wyda przy spokojnym locie
a do modelu to się takie 2 zmieszczą :mrgreen:
Załącznik:
DSC_0090.JPG [ 46.51 KiB | Przeglądane 6450 razy ]

Jeszcze kabelki przylutować i gotowe.

_________________
pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: czwartek, 11 maja 2017, 21:24
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 5 czerwca 2013, 17:02
Posty: 1518
Wiek: 67
Lokalizacja: Bestwinka
To teraz masz szansę dolecieć do mnie i z powrotem :D.
Fajnie Ci wyszła ta zgrzewarka, gratulacje :D .

_________________
Pozdrawiam
Marek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: czwartek, 11 maja 2017, 21:32
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2739
Wiek: 56
Lokalizacja: Milanówek
MarekJ napisał(a):
To teraz masz szansę dolecieć do mnie i z powrotem :D.
Fajnie Ci wyszła ta zgrzewarka, gratulacje :D .

Ależ gdzież tam, nie dolecę :cry: . Daleko mi do Twoich rekordów , Gemini żarłoczny jest i pewnie ciężko bedzie zejść poniżej 200 mAh/km i sam start dużo pochłania.
Ed.
Zgrzewarka to głównie Jurek i jemu należą się gratulacje :D

_________________
pozdrawiam
Andrzej


Ostatnio edytowano czwartek, 11 maja 2017, 21:49 przez Andrzej_P, łącznie edytowano 1 raz

Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: czwartek, 11 maja 2017, 21:44
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
I że się nie bałeś tak trzymać tych dwóch elektrod...

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: czwartek, 11 maja 2017, 21:46
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 5 czerwca 2013, 17:02
Posty: 1518
Wiek: 67
Lokalizacja: Bestwinka
To jest chyba dobry wynik przy tej wielkości i wadze modelu. Jak się wlatasz i ustawisz model na oszczędne latanie, to z pewnością jeszcze go poprawisz. Ja średnio uzyskuję w lotach wieczornych (bez termiki) ok. 120 mAh /km, ale mój model waży tylko nieco ponad 2 kg.

_________________
Pozdrawiam
Marek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: piątek, 12 maja 2017, 19:22
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2739
Wiek: 56
Lokalizacja: Milanówek
Myślałem dzisiaj jak zabezpieczyć pakiet ; wymyśliłem
1 - sklejkowa obudowa - zaleta - daje możliwość wykonania otworów wentylacyjnych ale przacochłonna
2. - termokurcz z butelki PET - zaleta to szybka do wykonania ale brak wentylacji
Załącznik:
DSC_0093.JPG [ 82.3 KiB | Przeglądane 6368 razy ]

( Żeby nie było tak łatwo to oczywiście najpierw trzeba było powiększyć butelkę )
Co wybrać ? Jakieś inne propozycje?

_________________
pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

Wyświetl posty nie starsze niż:  Sortuj wg
Utwórz nowy wątek Odpowiedz w wątku  [ Posty: 371 ]  Przejdź na stronę Poprzednia strona  1, 2, 3, 4, 5 ... 19  Następna strona

Strefa czasowa: UTC + 1


Kto przegląda forum

Użytkownicy przeglądający ten dział: Brak zidentyfikowanych użytkowników i 1 gość


Nie możesz rozpoczynać nowych wątków
Nie możesz odpowiadać w wątkach
Nie możesz edytować swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Skocz do:

77,164,923 Wyświetlone Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Przyjazne użytkownikom polskie wsparcie phpBB3 - phpBB3.PL
