Koledzy,

Dostałem od kolegi (Andrzej, jest tu na forum ale nic nie pisze ;) dzięki Andrzej!) transformator z kuchenki mikrofalowej z myślą o zrobieniu zgrzewarki do metalu.
Pomysł na sterowanie czasem zgrzewania jest prosty - wykorzystać przekaźnik półprzewodnikowy. Jednak idea jest taka, żeby przekaźnikiem odcinać uzwojenie pierwotne od sieci (odcinamy wysokie napięcie i niski prąd) a nie uzwojenie wtórne (napięcie niskie i wielki prąd). W projektach zgrzewarek, jakie widuje się w sieci zwykle przerywana jest część robocza czyli obwód uzwojenia wtórnego. Wobec tego pytam: jakie wady ma mój pomysł?

Oczywiście procesem zgrzewania sterowałoby arduino (czas zgrzewania, wyzwalanie itp).

Mam już przekaźniczek bezstykowy: ENDA ERDA1-225Z (wg instrukcji po stronie obciążenia wytrzymuje 25A przy napięciu z zakresu 24-320VAC, a sterowanie odbywa się napięciem 8-30 V AC/DC), więc oprócz arduino trzeba będzie zastosować jakiś tranzystorek.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zrzewarka do metalu
PostNapisane: sobota, 30 stycznia 2016, 20:04
Offline
Moderator
Avatar użytkownika

Dołączył(a): niedziela, 21 marca 2010, 09:34
Posty: 4365
Wiek: 47
Lokalizacja: Poznań
Przy zwartym uzwojeniu wtornym po włączeniu pradu na pierwotnym masz potezny udar pradowy. Moze byc kilkadziesiat razy wiekszy od pradu znamionowego . w przemyslowych zgrzewarkach czesto sa dodatkowe uzwojenia pierwotne odpowiedzialne za wstepne nasycenie rdzenia transformatora

_________________
obrażam , pomstuje na ustrój,głupie zwyczaje, ciemnotę i zacofanie . Ludzie mają głowę albo do myślenia albo noszenia czapki...Więc zdejmij czapeczkę!
Jeśli Ci pomogłem wbrew sobie w Twoim problemie to se kliknij >>>> POMÓGŁ Pozdrawiam Krzysiek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: sobota, 30 stycznia 2016, 22:35
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 1702
Wiek: 53
Lokalizacja: Szczytniki
A może by tak zmienić koncepcję zgrzewarki i pójść w innym kierunku.
Tyle że w tym przypadku tanio nie będzie.
http://ep.com.pl/files/1940.pdf

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: niedziela, 31 stycznia 2016, 00:55
Offline
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3260
Wiek: 30
Lokalizacja: Warszawa
gjery napisał(a):
A może by tak zmienić koncepcję zgrzewarki i pójść w innym kierunku.
Tyle że w tym przypadku tanio nie będzie.
http://ep.com.pl/files/1940.pdf


Jurek, link coś nie działa :( Rzuca błędem 403...


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: niedziela, 31 stycznia 2016, 08:59
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 1702
Wiek: 53
Lokalizacja: Szczytniki
Nie wiem czemu u mnie też jest błąd.
Jest to zgrzewarka kondensatorowa opisana w broszurze ELEKTRONIKA PRAKTYCZNA 10/2010

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: niedziela, 31 stycznia 2016, 10:39
Offline
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 5463
Wiek: 46
Lokalizacja: Józefów (ten koło Błonia)
https://www.dropbox.com/s/lw9qcl18k39fblp/1940.pdf?dl=0 proszę jest też pod tym linkiem

_________________
"...wybuchamy, wybuchamy bo ja my ich nie wybuchniemy to one nas wybuchną..."
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: niedziela, 31 stycznia 2016, 10:56
Offline
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3260
Wiek: 30
Lokalizacja: Warszawa
Kurcze Krzysiek zasmuciłeś mnie. W sumie to mogłem wcześniej na to wpaść, że skoro tak nikt nie robi, to pewnie dlatego, że rozwiązanie się nie sprawdza. No nic, chyba trzeba będzie się przeprosić z triakami, tyrystorami i innymi dziwnymi elementami których jeszcze nie próbowałem zakumać :) Dzięki Adaś za wrzutkę. Już znalazłem w innej lokalizacji. Faktycznie tamto rozwiązanie jest dosyć kosztowne ze względu na mega kondensator.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: niedziela, 31 stycznia 2016, 12:24
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 1702
Wiek: 53
Lokalizacja: Szczytniki
W projekcie zastosowano kondensator z car audio. Kondensator pracuje tu w skrajnych warunkach, co na pewno będzie miało wpływ na jego żywotność. W sumie na takie elementy jest gwarancja, a producent nie musi wiedzieć wszystkiego :mrgreen:

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: niedziela, 31 stycznia 2016, 12:50
Offline
Moderator
Avatar użytkownika

Dołączył(a): niedziela, 21 marca 2010, 09:34
Posty: 4365
Wiek: 47
Lokalizacja: Poznań
90% tych superkondansatorów do car audio jest nic nie warte . Lepszym rozwiązaniem jest zbudowanie baterii z wielu mniejszych kondensatorów . Niestety nie jest tańsze ;-) Jednak zawsze możemy zastosować kondy z odzysku

Co do rozwiązania które chciał zastosować Szymon - wiem kto ma (albo miał )taką zgrzewarkę samoróbę działającą też na załączaniu napięcia na uzwojeniu pierwotnym . Regularnie wywalała BM-a 160A przed licznikiem podczas gdy esy C63A w rozdzielni nie reagowały wcale . Znamionowy prąd transformatora na pierwotnym wynosił 18A podczas pracy ale na załączeniu cęgi do 500A sygnalizowały przekroczenie zakresu

_________________
obrażam , pomstuje na ustrój,głupie zwyczaje, ciemnotę i zacofanie . Ludzie mają głowę albo do myślenia albo noszenia czapki...Więc zdejmij czapeczkę!
Jeśli Ci pomogłem wbrew sobie w Twoim problemie to se kliknij >>>> POMÓGŁ Pozdrawiam Krzysiek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: niedziela, 31 stycznia 2016, 23:09
Offline
modelarz
Avatar użytkownika

Dołączył(a): sobota, 12 października 2013, 08:04
Posty: 55
Wiek: 56
Lokalizacja: Zamość
są dostępne w sieci kondensatory o pojemności nawet 1F. Trzeba szukać kondensatorów np do Reklozerów (autonomiczne wyłączniki na sieci SN)
Jutro mogę sprawdzić gdzie i jakiej pojemności, no i cenie oczywiście są dostępne i sprawdzone

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: czwartek, 18 lutego 2016, 18:03
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 25 stycznia 2016, 13:16
Posty: 1964
Wiek: 52
Lokalizacja: Winnica k/Pułtuska
Coś takiego znalazłem: DIY Spot Welder From Microwave...

_________________
Pozdrawiam, Artur


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: czwartek, 18 lutego 2016, 22:38
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 6 lipca 2011, 11:27
Posty: 1118
Wiek: 53
Lokalizacja: Wągrowiec - Wlkp
Ja tez dorzucę coś, co za mną chodzi, dopóki nie znajdę odpowiedniego transformatora.
Oczywiście nie jest tak ładny jak okazany przez Artu. Może już było

_________________
pozdrawiam Grzegorz


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: sobota, 18 marca 2017, 18:28
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 1 lutego 2011, 19:48
Posty: 2425
Wiek: 53
Lokalizacja: Milanówek
Pakiety mi się powoli kończą i zastanawiam się Lipo czy robić z ogniw. Taki opis zgrzewarki znalazłem
http://mdiy.pl/polautomatyczna-zgrzewar ... a-26v-1ka/

_________________
pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: sobota, 18 marca 2017, 19:17
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 25 stycznia 2016, 13:16
Posty: 1964
Wiek: 52
Lokalizacja: Winnica k/Pułtuska
Skoro temat "odgrzany"... Zgrzewarka ArduWelder

_________________
Pozdrawiam, Artur


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: sobota, 18 marca 2017, 20:39
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 1702
Wiek: 53
Lokalizacja: Szczytniki

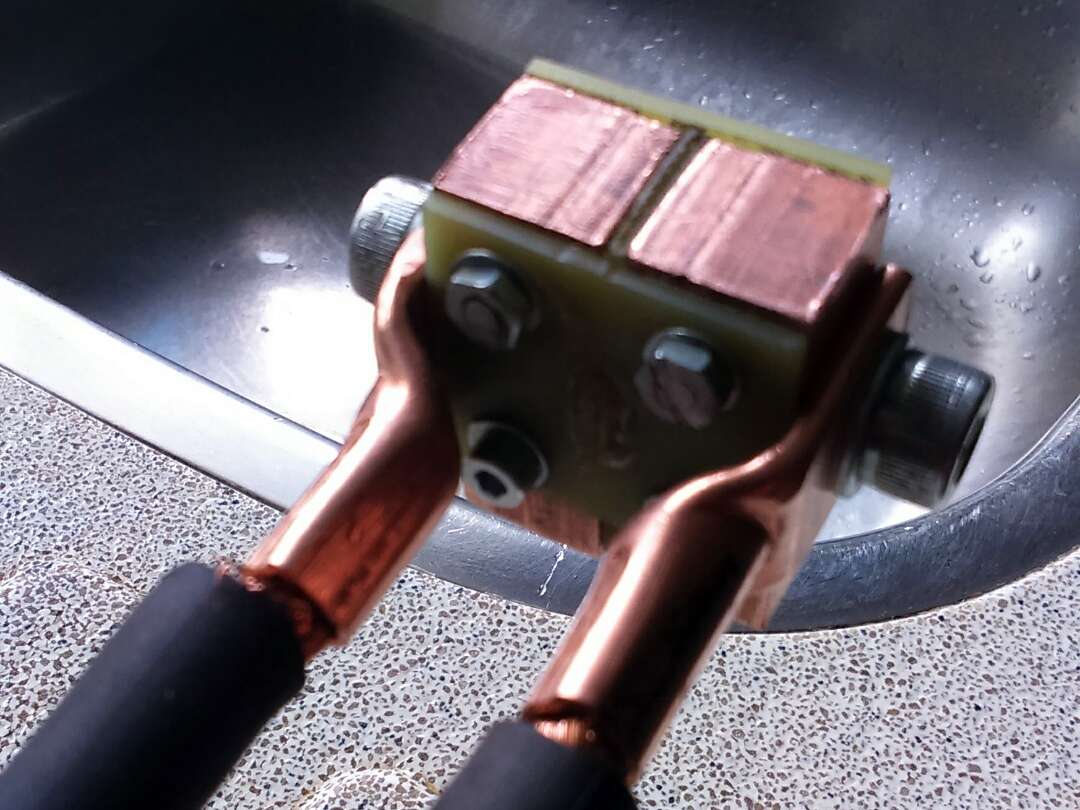

Załącznik:
Schowek01.jpg [ 11.74 KiB | Przeglądane 4299 razy ]

Artur dałbyś radę wstawić co nieco więcej.

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: sobota, 18 marca 2017, 20:46
Offline
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 5463
Wiek: 46
Lokalizacja: Józefów (ten koło Błonia)
Trzeba Sławka zapytać.

_________________
"...wybuchamy, wybuchamy bo ja my ich nie wybuchniemy to one nas wybuchną..."
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: sobota, 18 marca 2017, 21:04
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 1702
Wiek: 53
Lokalizacja: Szczytniki
Trafo z mikrofali to się wykombinuje bez problemu, Solid State Relay 25A mam, tylko sterownik dorobić i można eksperymentować. No i dobrze by było poprosić o wsad, a tu jest wszystko wyjaśnione jak zrobić :mrgreen:

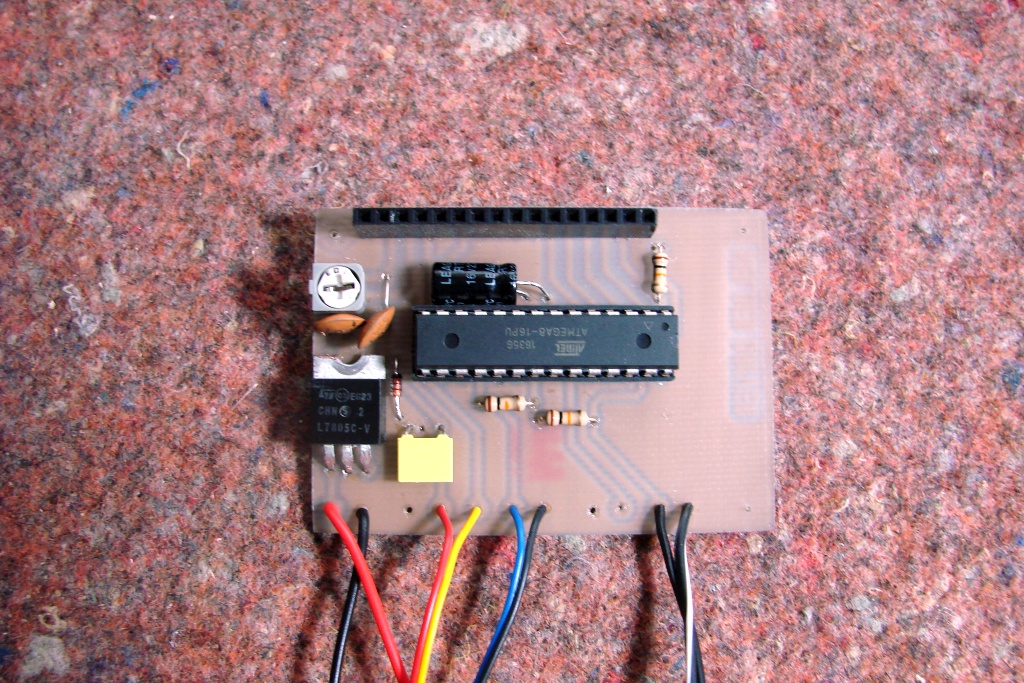

Załącznik:
Schowek01.jpg [ 108.29 KiB | Przeglądane 4282 razy ]

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: niedziela, 19 marca 2017, 06:23
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 25 stycznia 2016, 13:16
Posty: 1964
Wiek: 52
Lokalizacja: Winnica k/Pułtuska
gjery napisał(a):
Załącznik:

Artur dałbyś radę wstawić co nieco więcej.

A tak ciężko się zarejestrować :nieufny: Jest tam więcej ciekawych "rzeczy" :mrgreen:

_________________
Pozdrawiam, Artur


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: niedziela, 19 marca 2017, 14:23
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 1702
Wiek: 53
Lokalizacja: Szczytniki
;)
Załącznik:
DSC00166.jpg [ 368.75 KiB | Przeglądane 4201 razy ]

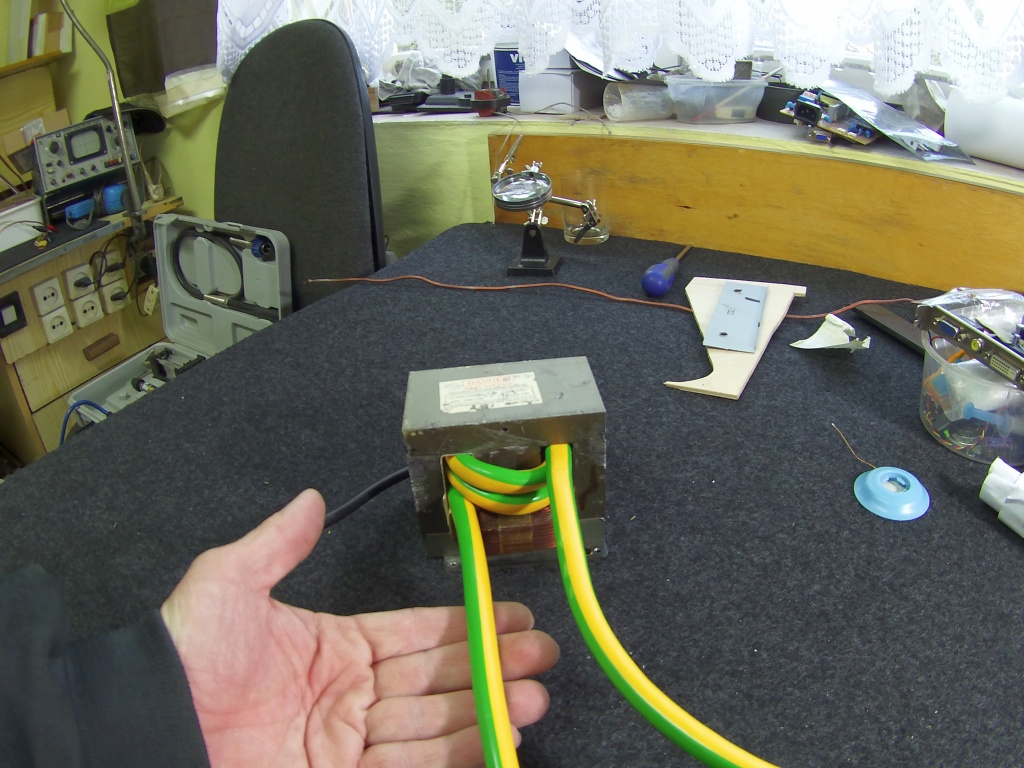

Próba odpalenia była, łatwo nie będzie, trzeba dobrze umocować uzwojenie, oczywiście inne.
Tak jak nawinięte daje 2,4V. Trzeba jeszcze jeden zwój więcej, a drut najgrubszy jaki wejdzie.
Trafo tylko 700W, ale do blaszek do pakietów powinno wystarczyć. I jeszcze jeden projekt zgrzewarki.

ED, autor usunął projekt ze swojej strony.

_________________
Pozdrawiam Jurek


Ostatnio edytowano poniedziałek, 15 maja 2017, 08:01 przez gjery, łącznie edytowano 1 raz

Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Zgrzewarka do metalu
PostNapisane: niedziela, 19 marca 2017, 15:02
Offline
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3260
Wiek: 30
Lokalizacja: Warszawa
gjery napisał(a):
;)
Załącznik:


Próba odpalenia była, łatwo nie będzie, trzeba dobrze umocować uzwojenie, oczywiście inne.
Tak jak nawinięte daje 2,4V. Trzeba jeszcze jeden zwój więcej, a drut najgrubszy jaki wejdzie.
Trafo tylko 700W, ale do blaszek do pakietów powinno wystarczyć. I jeszcze jeden projekt zgrzewarki.
http://goreckidiy.blogspot.com/search/l ... 20punktowa



Jurek, dobrze widzę, że sterujesz uzwojeniem pierwotnym?


Góra
 Zobacz profil Wyślij e-mail
