 Tytuł: Re: Mój pierwszy Quad
PostNapisane: wtorek, 25 marca 2014, 20:27
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 5 czerwca 2013, 17:02
Posty: 1518
Wiek: 67
Lokalizacja: Bestwinka
Tak, wiem że to 1/8 cala. Ale nawet tak szukając, nie wiele widać.

_________________
Pozdrawiam
Marek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mój pierwszy Quad
PostNapisane: wtorek, 25 marca 2014, 21:18
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
Marku szukaj nie 3,1 a 3,175 to "normalne łozysko calowe.
Na przykład tutaj na dole strony http://politechno.waw.pl/content/view/208/375/ no w połowie jesli mam być szczery.

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mój pierwszy Quad
PostNapisane: wtorek, 25 marca 2014, 21:45
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 5 czerwca 2013, 17:02
Posty: 1518
Wiek: 67
Lokalizacja: Bestwinka
Dzięki Adam za linka. Tu coś pewnie wybiorę, muszę tylko pomierzyć łożyska w silniku. Szkoda, że nie mają sklepu internetowego. Ale jak będę wiedział co potrzebuję to zadzwonię do nich i może wyślą.

_________________
Pozdrawiam
Marek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mój pierwszy Quad
PostNapisane: wtorek, 25 marca 2014, 21:47
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
Wtedy łatwiej coś znajdziesz gdziekolwiek niekoniecznie u nich. Obstawiam zewnętrzną na coś w okolicach 6mm i grubość 4mm mniej więcej.
Ale pomierz będziesz pewny.

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mój pierwszy Quad
PostNapisane: wtorek, 25 marca 2014, 21:53
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 2121
Wiek: 53
Lokalizacja: Pleszew
TU też coś znalazłem..

_________________
Jak mówię że coś zrobię to zrobię, nie trzeba mi co pół roku przypominać..
- Sławek -


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mój pierwszy Quad
PostNapisane: wtorek, 25 marca 2014, 22:04
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 5 czerwca 2013, 17:02
Posty: 1518
Wiek: 67
Lokalizacja: Bestwinka
To pewnie będzie trochę za duże, ale dzięki Sławku. Dzięki Wam wiem czego szukać i że zapewne jest to osiągalne.

_________________
Pozdrawiam
Marek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mój pierwszy Quad
PostNapisane: środa, 26 marca 2014, 00:22
Offline
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 22:31
Posty: 1335
Wiek: 55
Lokalizacja: Dąbrowa Górnicza
Niedrogie łożyska miniaturowe (metryczne): https://www.e-poltechcnc.pl/lozyska-min ... -c-78.html
- w tym sklepie już kupowałem.
Miniaturowe łożyska calowe: http://jolube.com.pl/16-lozysko-kulkowe ... ategory=16 - ceny trochę takie... (:)

_________________
Pozdrawiam wszystkich (pozytywnie) zakręconych.
Robert


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mój pierwszy Quad
PostNapisane: środa, 26 marca 2014, 12:10
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 5 czerwca 2013, 17:02
Posty: 1518
Wiek: 67
Lokalizacja: Bestwinka
W tym drugim linku 2 łożyska kosztują więcej niż cały silnik :shock: Ale dzięki za linki, z pewnością przydadzą się.

_________________
Pozdrawiam
Marek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mój pierwszy Quad
PostNapisane: środa, 26 marca 2014, 12:26
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 2121
Wiek: 53
Lokalizacja: Pleszew
Spóbuj na necie poszukać wśród polskich producentów, a następnie zadzwoń do biura sprzedaży i dopytaj czy jakiś sklep bądź hurtownia w Twojej okolicy odbiera od nich towar - ja tak kiedyś szukałem rur na ramy do rowerów, i powiem Ci że sposób zadziałał:).

EDIT
A może pójść na łatwiznę, i skoro myślisz o wymianie łożysk to od razu wymienić oś na 3mm, a takich łożysk dostaniesz na kilogramy w "sklepie za rogiem"? Wałki idealnie pasują ze starych CD-ROMów, i o ile wiem są nawet twardsze niż w wielu silniczkach. Jakbyco - przekopię swoje śmieci bo wiem że gdzieś pętał sią woreczek właśnie z takimi odzyskami trzymanymi "na czarną godzinę", więc tylko kwestia oczekiwania na listonosza:)

_________________
Jak mówię że coś zrobię to zrobię, nie trzeba mi co pół roku przypominać..
- Sławek -


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mój pierwszy Quad
PostNapisane: środa, 26 marca 2014, 15:32
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 5 czerwca 2013, 17:02
Posty: 1518
Wiek: 67
Lokalizacja: Bestwinka
Wałków 3 mm od cd rom-ów jest ci u mnie pod dostatkiem. W pionierskich czasach elektryfikacji wykonałem samodzielnie bardzo wiele silników na bazie cd i streamerów. Też myślałem o takiej przeróbce, ale to wiąże się z przetoczeniem otworu rotora i wymianą piast, a to może okazać się droższe niż kupno nowych silników.
Co do łożysk, mam w pobliżu dużą hurtownię i wypytam się na miejscu. W każdym razie dzięki za zainteresowanie i pomoc. Póki co, latam na łożyskach głownie magnetycznych ;), ale quad o tym nie wie i nie protestuje :D .

_________________
Pozdrawiam
Marek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mój pierwszy Quad
PostNapisane: wtorek, 29 kwietnia 2014, 20:30
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 5 czerwca 2013, 17:02
Posty: 1518
Wiek: 67
Lokalizacja: Bestwinka
Mała aktualizacja moich poczynań z copterami.
Wspomniane łożyska dostałem w pobliskiej hurtowni. Wziąłem tylko 4 szt. bo cena jest powalająca - 27 zł/szt. To prawie tyle za łożysko, co kosztował mnie jeden silnik. Zakup okazał się i tak niepotrzebny, bo po rozebraniu silników ujrzałem prawdziwą przyczynę luzu. Otóż zbyt luźne jest gniazdo dolnego łożyska. Wystarczyło wkleić łożyska na kroplę loctite i po problemie. Celowo nie zrobiłem tego w jednym silniku. Chciałem po prostu zobaczyć co będzie się dalej działo. W chwili obecnej mój quad spędził w powietrzu ponad 30 godzin i w tym jednym silniku luz jest bez zmian. Pozostałe pracują idelalnie i łożyska sprawują się dobrze. Przy okazji zobaczyłem od wewnętrznej strony rotora ślady fabrycznego wyważania silników. To dobrze o nich świadczy. Zresztą nie miałem żadnych problemów z wyważaniem, wystarczyło tylko zrobić to że śmigłami.
W międzyczasie dotarł sprzęt do mojego mini quada, zmajstrowałem sobie banalnie prostą ramę i wyszło coś takiego:

Załącznik:
DSC_0173.JPG [ 286.79 KiB | Przeglądane 3043 razy ]

Załącznik:
DSC_0170.JPG [ 248.48 KiB | Przeglądane 3043 razy ]


Odległość między osiami silników wynosi 170 mm. Rama składa się z 2 płytek laminatu 1 mm wystruganych ręcznie. Do tego 2 ramiona z ceownika alu 10x8 mm. Na pokładzie jest KK2.1 i odbiornik FrSky D4R-II z wyjściem CPPM. Całość zasilana z pakietu 2s 1300 mAh, kontrolowanego przez buzzerek monitorujący napięcie na poszczególnych celach. Napęd stanowią silniki Turnigy T1811 2900kv ze śmigłami Gemfan 5x3x3. Regulatory 10A. Waga do lotu wynosi 320g. Czas spokojnego lotu na tym pakiecie to ok. 9 min. Trochę bałaganu jest jeszcze z okablowaniem od reglerów, ale jest to pierwsza wersja ramy i nie chciałem ciąć na wymiar przewodów, aby ich później nie musieć sztukować. Modelem lata się bardzo fajnie. Kiedy go złożyłem którejś nocy, przelatałem nim prawie do rana po swojej pracowni :D. Obecnie ma już kilka godzin nalotu i trzyma się dzielnie.

_________________
Pozdrawiam
Marek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mój pierwszy Quad
PostNapisane: wtorek, 29 kwietnia 2014, 22:50
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 9 grudnia 2013, 12:09
Posty: 37
Wiek: 39
Lokalizacja: Wrocław
Świetna maszynka!
No i szczęściarz z Ciebie z tymi silnikami. Mają moc ale wykonanie tandetne. Jeden rozleciał mi się już przy drugim locie i posłał kopter na asfalt z 5 metrów. Pudełko śniadaniowe ocaliło elektronikę, ale silnik do wymiany. Jak na złość w HK nie ma ich już od ponad miesiąca.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mój pierwszy Quad
PostNapisane: środa, 30 kwietnia 2014, 10:27
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 5 czerwca 2013, 17:02
Posty: 1518
Wiek: 67
Lokalizacja: Bestwinka
Cytuj:
No i szczęściarz z Ciebie z tymi silnikami. Mają moc ale wykonanie tandetne.
Masz na myśli silniczki z tego malucha? Są rzeczywiście wykonane kiepsko. Mają bardzo duże luzy w piaście do której są mocowane za pomocą 2 mikro imbusów. Wystarczy odrobina drgań i mają chęć odlecieć w kosmos. Ja po prostu wkleiłem je w piastę na żywicę. Po kilku godzinach pracy jeden dostał sporego luzu gdzieś w okolicy łoźysk, ale nadal kręci ładnie i nie ma wibracji. Drugi nie ma żadnego luzu i pracuje poprawnie, ale zaczyna wydawać nieco inny odgłos. Pozostałe dwa, jak na razie nie budzą żadnych podejrzeń i pracują ładnie.
Próbowałem ten napęd ze śmigłami APC 6x4E. Teoretycznie powinno być lepiej, ale okazało się to całkowitą porażką. Czas lotu spadł z 9 min do 6. Wygląda na to, że przy tym zastosowaniu śmigła APC mają znacznie mniejszą sprawność, co jest dla mnie ciekawostką.

_________________
Pozdrawiam
Marek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mój pierwszy Quad
PostNapisane: wtorek, 17 czerwca 2014, 22:42
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 5 czerwca 2013, 17:02
Posty: 1518
Wiek: 67
Lokalizacja: Bestwinka
Jakiś czas temu zmodernizowałem mojego maluszka. Powstała konstrukcja, pozwalająca na łatwiejsze upakowanie wszystkiego, a nawet dołożeniu innych elementów wyposażenia. Tak wyglądają zasadnicze elementy konstrukcji, które zostały wycięte ręcznie.

Załącznik:
DSC_0204.JPG [ 260.31 KiB | Przeglądane 2788 razy ]

Załącznik:
DSC_0206.JPG [ 120.56 KiB | Przeglądane 2788 razy ]


Design jest bardzo prosty, aby łatwo było wycinać to piłką włośnicową. Przy dostępie do frezarki cnc można popuścić wodze fantazji i zrobić zdecydowanie lepszy projekt. Po złożeniu całość prezentuje się jak poniżej.

Załącznik:
DSC_0207.JPG [ 189.25 KiB | Przeglądane 2788 razy ]

Załącznik:
DSC_0210.JPG [ 162.27 KiB | Przeglądane 2788 razy ]


Ramiona wykonane są z laminatu 2 mm, płyta dolna i górna z 1,5 mm. Tak wygląda porównanie z poprzednikiem.

Załącznik:
DSC_0213.JPG [ 189.98 KiB | Przeglądane 2788 razy ]

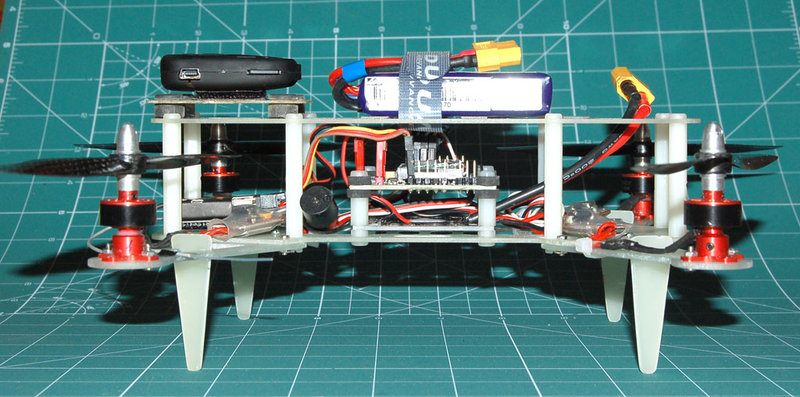

Wyposażenie przejęte z poprzednika. Silniki maja sporo przelatane i pomimo, że niektóre mają wyraźne luzy, najwidoczniej nic sobie z nich nie robią i pracują dalej. Na śmigłach węglowych napęd jest cichy i nie ma praktycznie żadnych wibracji. Tak się prezentuje gotowy do lotu:

Załącznik:
DSC_0215.JPG [ 205.73 KiB | Przeglądane 2788 razy ]

Załącznik:
DSC_0216.JPG [ 168.84 KiB | Przeglądane 2788 razy ]

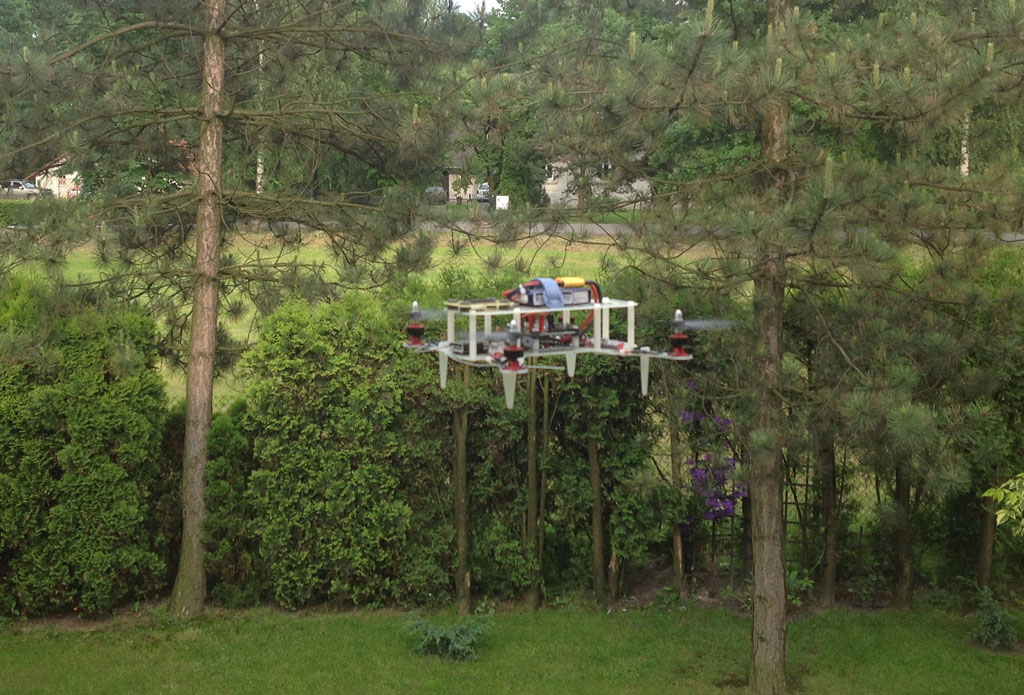

I w locie:

Załącznik:
IMG_0011.JPG [ 277.62 KiB | Przeglądane 2788 razy ]

Załącznik:
IMG_0013.JPG [ 236.67 KiB | Przeglądane 2788 razy ]


Na tym nie koniec modernizacji, ale co zrobiłem dalej pokażę za jakiś czas.

_________________
Pozdrawiam
Marek
