 Tytuł: Jakby tu ten tego..
PostNapisane: czwartek, 20 lutego 2014, 21:04
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 2121
Wiek: 53
Lokalizacja: Pleszew
Po ostatnim wysypie różnych latających mikrusów postanowiłem (za namową kilku "życzliwych" co mi wciąż dogryzali :twisted: ..) pochwalić się wynikiem dzisiejszych prac w postaci

Obrazek

Silniki Redox 1200/1100, regle Hobby King 30A ESC 3A UBEC, akusie ZIPPY Flightmax 2650mAh 3S1P 45C, śmigiełka 10x6, sterowanie - MW by Rumcajs (fotki będą później). Rurki alu 15x15 długości kole 49,5cm, co daje 87cm po przekątnej między osiami silników.
Rama specjalnie nieco większa, gdyż większy rozstaw daje większą stabilność - a w miarę zdobywania pewności w locie może być sukcesywnie zmniejszana. Póki co waga nieznana, gdyż dopiero czekam na dokładną wagę "jubilerską" - ale może to i dobrze, bo będę spokojniej spał :lol:

CDN

_________________
Jak mówię że coś zrobię to zrobię, nie trzeba mi co pół roku przypominać..
- Sławek -


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jakby tu ten tego..
PostNapisane: czwartek, 20 lutego 2014, 21:07
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
Jak miło, że w końcu się ujawnił.

Cytuj:
(za namową kilku "życzliwych" co mi wciąż dogryzali ..)


Że niby kto to taki? Napisz to go zaraz zbanujemy.

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jakby tu ten tego..
PostNapisane: czwartek, 20 lutego 2014, 21:15
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 2121
Wiek: 53
Lokalizacja: Pleszew
Osa napisał(a):
..Że niby kto to taki? Napisz to go zaraz zbanujemy.

Taa - i tym samym kolejny wyjazd do Wilczych okupię oklepanym pyskiem :cry: ..

Jutro przymiarki rozkładania regli i pomiary długości kabli, lutowanie złączek - i pozostanie mi tylko czekać na wenę do oblotu ;)

_________________
Jak mówię że coś zrobię to zrobię, nie trzeba mi co pół roku przypominać..
- Sławek -


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jakby tu ten tego..
PostNapisane: czwartek, 20 lutego 2014, 21:18
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
No teraz to uważaj, bo jak oblot się za bardzo odwlecze to ja ten Pleszew znajdę....

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jakby tu ten tego..
PostNapisane: czwartek, 20 lutego 2014, 22:00
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Noooo w końcu :D
A już myślałem, że trzeba będzie mech usuwać z rurek bo zarosną takie nie używane :lol:
Czekamy na ciąg dalszy oczywiście z filmikami.
I chyba trzeba będzie jakiś samolot złożyć dla równowagi...

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jakby tu ten tego..
PostNapisane: czwartek, 20 lutego 2014, 23:10
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 15 grudnia 2013, 22:18
Posty: 143
Wiek: 56
Lokalizacja: Chorzów
Fajny kształt. Coś mi przypomina. Me 109 na stateczniku pionowym chyba miewały podobne.

_________________
pozdrawiam Irek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jakby tu ten tego..
PostNapisane: czwartek, 20 lutego 2014, 23:12
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
Irys napisał(a):
Fajny kształt. Coś mi przypomina. Me 109 na stateczniku pionowym chyba miewały podobne.


Pozazdrościć wyobraźni albo zielarza :lol:

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jakby tu ten tego..
PostNapisane: czwartek, 20 lutego 2014, 23:20
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 2121
Wiek: 53
Lokalizacja: Pleszew
Kształt to wynik chęci maksymalnego uproszczenia konstrukcji, a docelowo całkiem nie będzie wycinanki z laminatu. Póki co tak jest po prostu łatwiej, bo mam małe problemy z dostaniem odpowiednich śrub - w Pleszewie do dostania są raczej w calach niż milimetrach :evil:

_________________
Jak mówię że coś zrobię to zrobię, nie trzeba mi co pół roku przypominać..
- Sławek -


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jakby tu ten tego..
PostNapisane: piątek, 21 lutego 2014, 07:21
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 31 marca 2010, 08:00
Posty: 3701
Wiek: 70
Lokalizacja: Pabianice
Osa napisał(a):
Irys napisał(a):
Fajny kształt. Coś mi przypomina. Me 109 na stateczniku pionowym chyba miewały podobne.


Pozazdrościć wyobraźni albo zielarza :lol:



Wszystko się zgadza: jedno i drugie z Indii ... ;)

_________________
Pozdrawiam
karol


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jakby tu ten tego..
PostNapisane: piątek, 21 lutego 2014, 08:20
Offline
Moderator
Avatar użytkownika

Dołączył(a): wtorek, 11 maja 2010, 21:15
Posty: 7094
Wiek: 51
Lokalizacja: Śrem
Irys napisał(a):
Fajny kształt. Coś mi przypomina. Me 109 na stateczniku pionowym chyba miewały podobne.

Czy jest coś co się nie kojarzy Wam z Adolfkiem (:)
Mnie się kształt ten skojarzył z pozycją 69.
Czyż to skojarzenie nie jest milsze dla ducha i ciała?

_________________
Pozdrawiam - Wojciech; POL - 7728
Jantar Themisto; Jantar Magic; Futaba 8FG
FILMY


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jakby tu ten tego..
PostNapisane: piątek, 21 lutego 2014, 10:52
Rumcajs napisał(a):
Rama specjalnie nieco większa, gdyż większy rozstaw daje większą stabilność...

To tak nie do końca jest prawdą... Tak duża rama, w stosunku do zastosowanego napędu może wpadać w oscylacje...
FC będzie stale kompensować drobne przechyły, które przy mniejszym rozstawie silników były by "niezauważalne" dla niego, co może doprowadzić do "kretoposzukiwań" :nieufny:
Obym się mylił :mrgreen:


Góra


 Tytuł: Re: Jakby tu ten tego..
PostNapisane: piątek, 21 lutego 2014, 12:35
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 5 czerwca 2013, 17:02
Posty: 1518
Wiek: 67
Lokalizacja: Bestwinka
Ja tam się na tym nie znam, ale czujniki siedzą w centrum modelu i reagują na kąt wychyłu czy wielkość przeciążeń i zmianę ciśnienia (że o innych już nie wspomnę), a te wielości w centrum modelu nie zależą od jego wielkości. Co do oscylacji, to się z Arturem zgadzam - konstrukcja musi być sztywna. Chętnie posłucham, co "starzy wyjadacze" na ten temat powiedzą.

_________________
Pozdrawiam
Marek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jakby tu ten tego..
PostNapisane: piątek, 21 lutego 2014, 13:04
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 2121
Wiek: 53
Lokalizacja: Pleszew
Z oscylacjami - dokładnie (im dłuższe ramię tym większa dźwignia), ale kilka razy spotkałem się z rozwiązaniem w postaci wepchnięcia w profile drzewnianych listewek, których zadaniem było właśnie tłumienie drgań. Tak czy siak - dłuższe zawsze można skrócić, a nowe mocowanie to nawiercenie dwóch otworów w profilu. Wieczorkiem zapodam fotkę prostego przyrządziku jaki sobie zmajstrowałem, i teraz nawierty do nowych ramion to kwestia dosłownie 3 minut z wiertarką.

_________________
Jak mówię że coś zrobię to zrobię, nie trzeba mi co pół roku przypominać..
- Sławek -


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jakby tu ten tego..
PostNapisane: sobota, 22 lutego 2014, 21:21
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 15 stycznia 2014, 17:39
Posty: 493
Wiek: 45
Lokalizacja: Konin
Po mojemu to wzbudzenie nie będzie zależeć od długości, kiedyś wytłumiłem rurę rurę masztu od anteny CB wstrzykując w nia pianę poliuretanową.

_________________
Roman.

Nie bój się spróbować czegoś nowego. Amatorzy zbudowali Arkę, profesjonaliści Titanica.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jakby tu ten tego..
PostNapisane: sobota, 22 lutego 2014, 21:41
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 5 czerwca 2013, 17:02
Posty: 1518
Wiek: 67
Lokalizacja: Bestwinka
Zmieniłeś po prostu sztywność rury i częstotliwość własną rezonansu (zapewne na znacznie wyższą). Wzbudzenie może nie zależy od długości, ale częstotliwość pewnie tak. W copterach chyba groźniejsze są częstotliwości niskie drgań o dużych amplitudach bo to one głównie "ogłupiają" czujniki i układy sterujące.

_________________
Pozdrawiam
Marek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jakby tu ten tego..
PostNapisane: sobota, 22 lutego 2014, 21:46
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 2121
Wiek: 53
Lokalizacja: Pleszew
fest napisał(a):
..kiedyś wytłumiłem rurę rurę masztu od anteny CB wstrzykując w nia pianę poliuretanową.

Oooo - dobry pomysł, jak nie zapomnę to zapamiętam, dzięki ;)

MarekJ - z ogłupianiem masz rację, dlatego czujniki mocuje się albo na gąbkach, albo w inny sposób izolujący je od ramy. Mozliwości eliminacji wibracji jest wiele, ale najważniejsze to jak najdokładniej wyważone śmigła.
Dziś mały poślizg, ale jutro będzie do pokazania (mały bo mały ale jednak) postęp :twisted:

_________________
Jak mówię że coś zrobię to zrobię, nie trzeba mi co pół roku przypominać..
- Sławek -


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jakby tu ten tego..
PostNapisane: niedziela, 23 lutego 2014, 20:38
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 15 stycznia 2014, 17:39
Posty: 493
Wiek: 45
Lokalizacja: Konin
Pamiętaj, że do stwardnienia piany potrzeba wody z powietrza.

_________________
Roman.

Nie bój się spróbować czegoś nowego. Amatorzy zbudowali Arkę, profesjonaliści Titanica.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jakby tu ten tego..
PostNapisane: poniedziałek, 24 marca 2014, 20:18
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 2121
Wiek: 53
Lokalizacja: Pleszew
Żeby nie było że nic się nie dzieje - kilka fotek z ostatnich dni. Poprzednie mocowanie było proste, ale bolały mnie wystające od dołu łby śrubek, i nakrętki od góry. Drugie mocowania były bliższe końcowej koncepcji (rozkręcenie 4 nakrętek), ale okazało się ciut za mało sztywne. Dziś kolejna zmiana - z dwóch kwadratów sklejki 0,8mm o wym. 10x10cm i kilku pasków na szerokość profili zrobiłem coś w rodzaju usztywnienia, które może jutro zalaminuję. Żeby nie przykleić profili do formy najpierw zawinąłem je w kawałki cieńkiej folii, a później całość owinąłem nicią stylonową. Samo docinanie kwadratów i owijanie folią poszło błyskawicznie, ale z ładnym owinięciem sklejki nitką szło mi wręcz tragicznie - dopiero w połowie przypomniałem sobie o dużych klamerkach, i reszta poszła wręcz spacerkiem. Po kilku "szczerych" opiniach postanowiłem pociąć ramiona na krótsze - w pierwszej wersji między śmigłami będzie połowa średnicy śmigła, w drugiej - 2-3 cm. Dzięki szablonowi wykonanego z kawałka kątownika i jednej śrubki z nakrętką nawierty pod silniki zajmują dosłownie 2-3 minutki.


Załączniki:
01 - szablon nawiertów.jpg
01 - szablon nawiertów.jpg [ 42.71 KiB | Przeglądane 5078 razy ]
02 - nawierty mocowania silników.jpg
02 - nawierty mocowania silników.jpg [ 42.07 KiB | Przeglądane 5078 razy ]
03 - nawierty mocowania ramy.jpg
03 - nawierty mocowania ramy.jpg [ 41.25 KiB | Przeglądane 5078 razy ]
04 - elementy mocowania ramy.jpg
04 - elementy mocowania ramy.jpg [ 52.54 KiB | Przeglądane 5078 razy ]

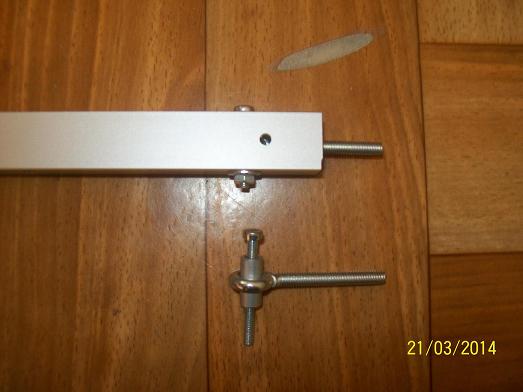

05 - złożone mocowanie ramy.jpg
05 - złożone mocowanie ramy.jpg [ 40.63 KiB | Przeglądane 5078 razy ]
06 - ramiona luzem.jpg
06 - ramiona luzem.jpg [ 50.11 KiB | Przeglądane 5078 razy ]
07 - gotowa rama.jpg
07 - gotowa rama.jpg [ 54.95 KiB | Przeglądane 5078 razy ]
08 - forma.jpg
08 - forma.jpg [ 54.24 KiB | Przeglądane 5078 razy ]

_________________
Jak mówię że coś zrobię to zrobię, nie trzeba mi co pół roku przypominać..
- Sławek -
Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jakby tu ten tego..
PostNapisane: piątek, 28 marca 2014, 19:45
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 9 grudnia 2013, 12:09
Posty: 37
Wiek: 39
Lokalizacja: Wrocław
Szablon do nawiertów! Że też na to nie wpadłem! :D


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jakby tu ten tego..
PostNapisane: poniedziałek, 21 lipca 2014, 13:38
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 2121
Wiek: 53
Lokalizacja: Pleszew
Duuuuużo czasu minęło od ostatniego wpisu, a w tym czasie nastąpiło jeszcze więcej zmian - poniżej jedyna fotka obecnej formy z czasu budowy ;) .
Rama to ni mniej ni więcej - obręcz rowerowa 20", zaś wszystkie gajgi pomocowane do niej na trytkach. Jedynie czujniki są mocowane pośrodku na małej podstawce unieruchomionej względem obręczy czterema szprychami :lol:


Załączniki:
100_2643.JPG [ 108.67 KiB | Przeglądane 4390 razy ]

_________________
Jak mówię że coś zrobię to zrobię, nie trzeba mi co pół roku przypominać..
- Sławek -
Góra
 Zobacz profil Wyślij e-mail
