 Tytuł: Quad_off_road
PostNapisane: piątek, 14 lutego 2014, 17:47
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
Nazwa robocza quad_off_road ale to niebawem się wyjaśni. :lol:
Buduję go dla zabawy.
Napęd Turnigy 2205
Regulatory Plush12A
Śmigła 9x5
Pakiet zasilający na razie 2200mAh

Ramka laminat 1mm w czarnym kolorze, ramiona profil casto w tym przypadku Adamex 10x10mm aluminium anodowane.
Na początek trzy fotki:
Załącznik:
DSC_0001.JPG [ 117.53 KiB | Przeglądane 4857 razy ]

Załącznik:
DSC_0002.JPG [ 95.49 KiB | Przeglądane 4857 razy ]

Załącznik:
DSC_0003.JPG [ 93.3 KiB | Przeglądane 4857 razy ]


Śrubki i nakrętki na razie M4 stal ale zamówione już nylonowe więc z wagi lekutko spadnie na razie rama waży 220g
CDN...

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Quad_off_road
PostNapisane: piątek, 14 lutego 2014, 21:48
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
No to od początku :lol:
Mam taka budę widok od spodu, podwozie uległo takim zniszczeniom, że odbudowa... pal sześć odbudowę
Załącznik:
20140211_211451.jpg [ 90.2 KiB | Przeglądane 4821 razy ]

Kilka pomiarów
Załącznik:
20140211_211552.jpg [ 79.5 KiB | Przeglądane 4821 razy ]

Załącznik:
20140211_211603.jpg [ 76.39 KiB | Przeglądane 4821 razy ]

Załącznik:
20140211_211623.jpg [ 86.27 KiB | Przeglądane 4821 razy ]

Załącznik:
20140212_200254.jpg [ 70.86 KiB | Przeglądane 4821 razy ]

Załącznik:
20140212_200321.jpg [ 67.16 KiB | Przeglądane 4821 razy ]


Następnie program graficzny by naszkicowac ramkę

Załącznik:
Bez tytułu.png
Bez tytułu.png [ 38.59 KiB | Przeglądane 4821 razy ]

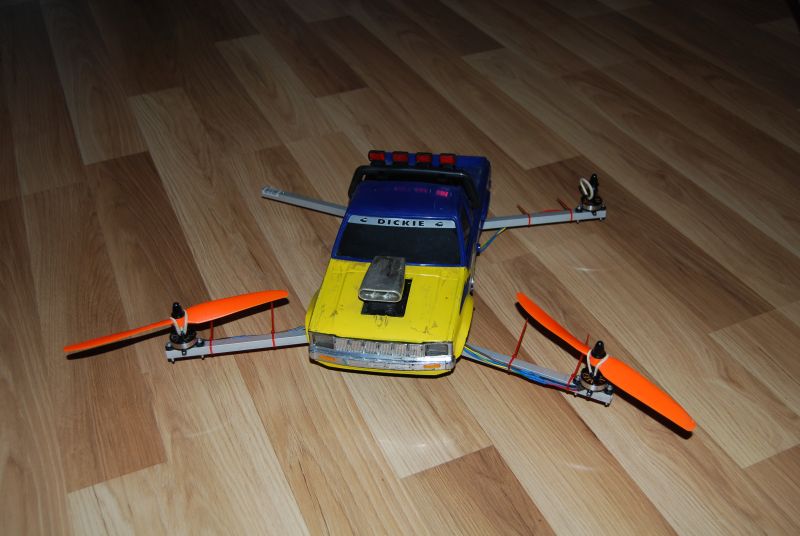

No i przymiarki :lol:
Załącznik:
DSC_0004.JPG [ 119.36 KiB | Przeglądane 4821 razy ]

Załącznik:
DSC_0005.JPG [ 127.48 KiB | Przeglądane 4821 razy ]

Załącznik:
DSC_0006.JPG [ 116.75 KiB | Przeglądane 4821 razy ]

Załącznik:
DSC_0007.JPG [ 122.56 KiB | Przeglądane 4821 razy ]

Załącznik:
DSC_0008.JPG [ 111.99 KiB | Przeglądane 4821 razy ]

Załącznik:
DSC_0009.JPG [ 113 KiB | Przeglądane 4821 razy ]

No teraz musze to rozebrać, porozmieszczać RC i obloty (czekam na silnik ten brakujący)
By był komplet pliczki frez jakby komuś się przydały
Załącznik:
Pliki frez.zip [42.16 KiB]
Pobrane 84 razy


P.S. Nie bijcie jeśli nie poleci

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Quad_off_road
PostNapisane: piątek, 14 lutego 2014, 21:53
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 2121
Wiek: 53
Lokalizacja: Pleszew
G R A T U L U J Ę !!
Cheche - wyszło więcej niż zacnie, i nawet jak nie poleci to efekt wizualny jest nie do pobicia ;)
Teraz nie pozostaje mi nic innego jak czekać - a na co to się niebawem okaże :twisted: ..

_________________
Jak mówię że coś zrobię to zrobię, nie trzeba mi co pół roku przypominać..
- Sławek -


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Quad_off_road
PostNapisane: piątek, 14 lutego 2014, 22:59
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
No i odkryłeś Adam w sobie fajne szaleństwo, :D ale szczęśliwi tak mają.
Tak trzymaj. :mrgreen: :!:

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Quad_off_road
PostNapisane: piątek, 14 lutego 2014, 23:32
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 15 grudnia 2013, 22:18
Posty: 143
Wiek: 56
Lokalizacja: Chorzów
Ooooooooooooooo.. Kurde i Osa zabrał mnie w inny świat :o

_________________
pozdrawiam Irek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Quad_off_road
PostNapisane: wtorek, 18 lutego 2014, 17:57
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
Cirpiąć okrutnie na chroniczny brak czasu udało się jednak wygospodarować kilka minut na mała dłubaninkę.
Wyfrezowałem namiastkę nóżek i nawet udało się je zamontować :lol:
Załącznik:
DSC_0011.JPG [ 133.98 KiB | Przeglądane 4744 razy ]

Teraz już nie będę szorował brzuszkiem modelu po podłożu

Załącznik:
DSC_0013.JPG [ 97.78 KiB | Przeglądane 4744 razy ]

Załącznik:
DSC_0014.JPG [ 107.22 KiB | Przeglądane 4744 razy ]

Z oryginalnych kółek zrezygnowałem bo waż w sumie pół tony.

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Quad_off_road
PostNapisane: wtorek, 18 lutego 2014, 18:33
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 21 kwietnia 2010, 19:38
Posty: 166
Wiek: 51
Lokalizacja: Bydgoszcz
Autko światła ma? inaczej do ruchu Cię nie dopuszczą :lol:

_________________
Darek .


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Quad_off_road
PostNapisane: wtorek, 18 lutego 2014, 19:40
Adam, zamiast "turboładowarki" zamontuj "breloczek" :mrgreen: Wagowo pewnie nie wiele będzie się różnić :lol:


Góra


 Tytuł: Re: Quad_off_road
PostNapisane: wtorek, 18 lutego 2014, 19:44
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 7 maja 2010, 18:38
Posty: 1014
Wiek: 51
Lokalizacja: Tarnowskie Góry
Takiego trzeba było zrobić

Obrazek
http://www.mikesenese.com/DOIT/2012/03/ ... -and-more/

:lol:

_________________
Pozdrawiam
Michał


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Quad_off_road
PostNapisane: niedziela, 2 marca 2014, 08:36
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Adam.
To może jeszcze taka karoseria i następne wyzwanie?

_________________
Pozdrawiam Stefan.


Ostatnio edytowano niedziela, 2 marca 2014, 08:41 przez Stema, łącznie edytowano 1 raz

Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Quad_off_road
PostNapisane: niedziela, 2 marca 2014, 08:39
Ten film wideo jest niedostępny.
Przepraszamy za usterki.


Góra


 Tytuł: Re: Quad_off_road
PostNapisane: niedziela, 2 marca 2014, 11:25
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 7 maja 2010, 18:38
Posty: 1014
Wiek: 51
Lokalizacja: Tarnowskie Góry
Obrazek

Ten VTOL z filmiku Stemy mi się skojarzył z takim jednym starym filmem Spaceballs :)

_________________
Pozdrawiam
Michał


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Quad_off_road
PostNapisane: niedziela, 2 marca 2014, 15:24
Offline
Moderator
Avatar użytkownika

Dołączył(a): wtorek, 11 maja 2010, 21:15
Posty: 7094
Wiek: 51
Lokalizacja: Śrem
Zaczyna mi się to kojarzyć z tym... no... nie gremliny... no ten... gender! o! gender

_________________
Pozdrawiam - Wojciech; POL - 7728
Jantar Themisto; Jantar Magic; Futaba 8FG
FILMY


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Quad_off_road
PostNapisane: niedziela, 2 marca 2014, 18:42
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 31 marca 2010, 08:00
Posty: 3701
Wiek: 70
Lokalizacja: Pabianice
Taaaa, niby fajne, ale mnie nachodzi myśl: Następny dupek uwielbiający wojnę... :nieufny:

_________________
Pozdrawiam
karol


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Quad_off_road
PostNapisane: niedziela, 2 marca 2014, 19:18
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
No właśnie.
Rysuję pomału, dla dzieciaków i wnuków, ostatnią wersję malowania Dusty'ego i też takie myśli mnie nachodzą.
Po co maluchom na koniec takiego wesołego filmu jego kariera wojskowa? Krótki to fragment na zakończenie filmu, ale wkręcony niewątpliwie świadomie.
I to malowanie. Na stateczniku pionowym najważniejszym elementem jest tłok i dwa skrzyżowane klucze, a kojarzy się jednoznacznie.
Tytuł filmiku, który tu wstawiłem bardzo łagodny:Quad Tilt rotor VTOL official music video!!! i fajnie się zaczyna, a końcówka?
Nieodpowiedzialny horror.
Coś chyba niektórzy ludzie mają z głowami.
Mam nadzieję, że nie jest to świadoma medialna, ukryta, polityka skierowana do naszych dzieci i wnuków.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Quad_off_road
PostNapisane: piątek, 7 marca 2014, 23:06
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
Maleńka zmiana planów.
Oceńcie sami czy się podoba bo mi nawet się cieszy japa na widok tego co stworzyłem. Konstrukcja podpatrzona tu i tam.
Do starej ramy dorysowałem pokład umocowany na 8 wibroizolatorach.
Załącznik:
DSC_0003.JPG [ 110.82 KiB | Przeglądane 4535 razy ]

Załącznik:
DSC_0002.JPG [ 127.37 KiB | Przeglądane 4535 razy ]

Załącznik:
DSC_0001.JPG [ 133.71 KiB | Przeglądane 4535 razy ]


Całość do lotu 780 g.
Brakuje pakieciku w breloczku i kamerki płytkowej ale to już groszowe gramy więc się nie przejmuję.
W poprzedniej wersji rama z budą i trzema silnikami ważyła 880g a gdzie reszta?
Na pokładzie MultiWii produkcji Rumcajsa oraz dołożyłem moduł BT który opisał Hubert w swoim temacie o arduino.
Obu kolegom bardzo dziękuję za pomoc i cierpliwość oraz wyrozumiałość.

P.S. Muszę jeszcze pospinać kabelki na ramionach bo zmieniałem kierunki obrotów silników.

P.S.2. Po pomyślnych oblotach założę tą budę jednak bo pomysł jest wariacki, a ja takie trochę lubię :mrgreen:

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Quad_off_road
PostNapisane: piątek, 7 marca 2014, 23:12
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 2121
Wiek: 53
Lokalizacja: Pleszew
Łeeeeee, z "karoserią" wyglądał o niebo lepiej :twisted: (żartuję ;) )
Ja już się pogubiłem w numeracji, ale widzę że co koństrukcja to bardziej rozbudowana :D - więc FPV już coraz bliżej..
Teraz tylko czekać na filmiki :)

_________________
Jak mówię że coś zrobię to zrobię, nie trzeba mi co pół roku przypominać..
- Sławek -


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Quad_off_road
PostNapisane: piątek, 7 marca 2014, 23:14
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Filmik! Filmik! Filmik! :mrgreen:

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Quad_off_road
PostNapisane: piątek, 7 marca 2014, 23:19
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
może już jutro? Tez bym chciał.

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Quad_off_road
PostNapisane: sobota, 8 marca 2014, 21:00
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
No i trochę lata ;)


Przepraszam za jakość filmu ale brak operatora kamery wymusza pewną statyczność filmu.
Model bez jakichkolwiek ustawień programu, tak jak Rumcajs stworzył.

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

Wyświetl posty nie starsze niż:  Sortuj wg
Utwórz nowy wątek Odpowiedz w wątku  [ Posty: 38 ]  Przejdź na stronę 1, 2  Następna strona

Strefa czasowa: UTC + 1


Kto przegląda forum

Użytkownicy przeglądający ten dział: Brak zidentyfikowanych użytkowników i 1 gość


Nie możesz rozpoczynać nowych wątków
Nie możesz odpowiadać w wątkach
Nie możesz edytować swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Skocz do:

77,152,465 Wyświetlone Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Przyjazne użytkownikom polskie wsparcie phpBB3 - phpBB3.PL
