 Tytuł: SE 5A rekreacyjna pół-makieta myśliwca z czasów I WW
PostNapisane: poniedziałek, 21 lipca 2014, 20:34
Zapowiedź:

Powstaje zamysł następnego projektu elektrycznego giganta - modelu myśliwca SE 5a z czasów I Wojny Światowej. Samolot ten posiada również i epizod Polski.

Model dobrze nadaje do makietyzacji.

Rozpiętość skrzydeł to 2,0 m, przewidywana waga do lotu 6-7 kg, czas lotu 14-20 min. Napęd modelu będzie taki sam jak w PZL P.24, ale z mniejszym śmigłem. KIT produkowany jest pod napęd spalinowy, więc będzie to również kolejna modyfikacja konstrukcji pod kątem zastosowania napędu elektrycznego. Biorąc pod uwagę, że jest to 2m dwupłat będzie to największy model pół makieta z napędem elektrycznym jak do tej pory.

Zestaw KIT powinienem otrzymać do końca miesiąca. Główny opis będę prowadził na: http://pfmrc.eu/index.php?/topic/46849- ... uchockipl/ a tu zamieszę najciekawsze fragmenty z budowy i lotów.

Jak zawsze możecie Koledzy liczyć na rys historyczny samolotu, dokładny opis budowy bogato ilustrowany zdjęciami, filmy z lotów i opisy makietyzacji. Zapraszam Kolegów do śledzenia tematu. Oczywiście oponenci i sceptycy jak zawsze są mile widziani :)

Na początek zdjęcie modelu i jego ubarwienie jakie mi chodzi po głowie:


Załączniki:
Malowanie 01.jpg
Malowanie 01.jpg [ 170.25 KiB | Przeglądane 15701 razy ]


Ostatnio edytowano niedziela, 3 maja 2015, 07:29 przez Pioterek, łącznie edytowano 1 raz
Góra


 Tytuł: Re: SE 5A Angielski myśliwiec z czasów I WŚ
PostNapisane: środa, 6 sierpnia 2014, 19:07

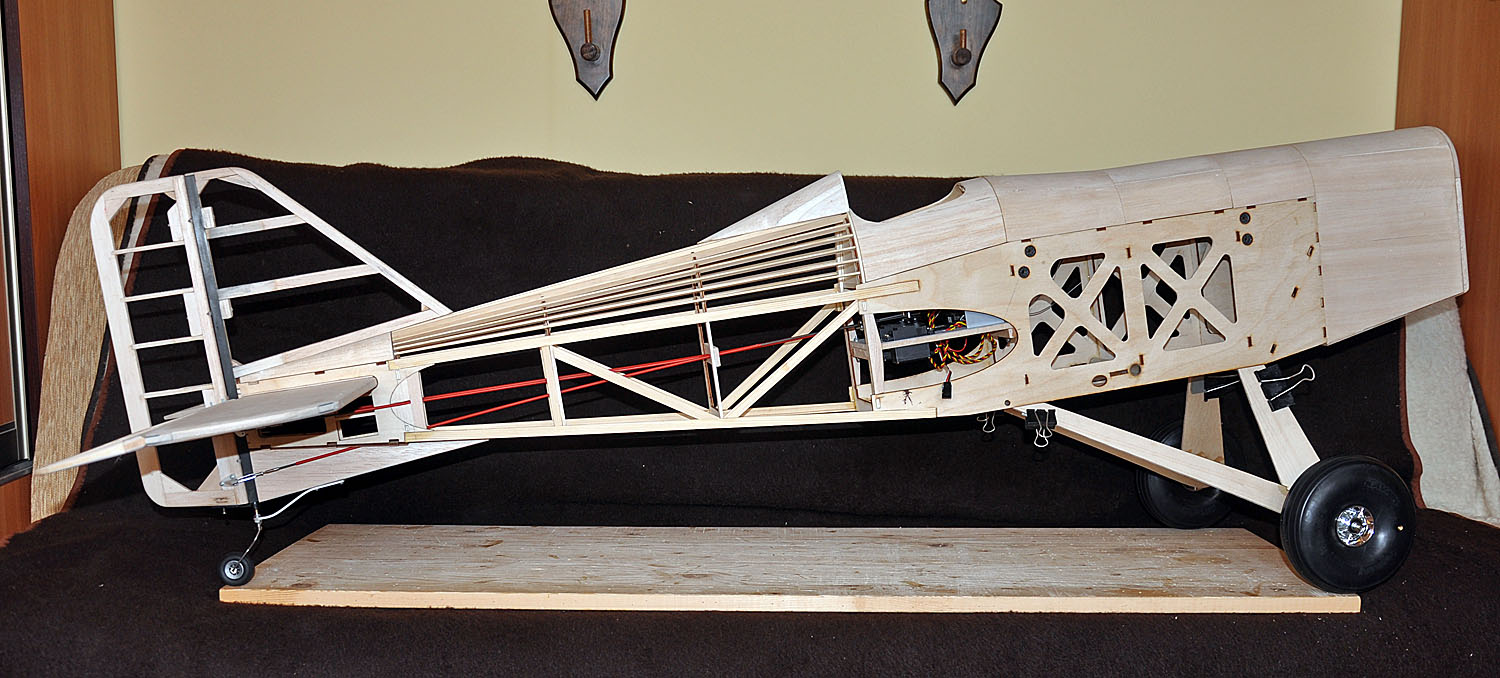

Powstają pierwsze elementy modelu:


Załączniki:
SW03.jpg [ 140.61 KiB | Przeglądane 15583 razy ]
Napęd01.jpg [ 344.2 KiB | Przeglądane 15583 razy ]
Kadłub02.jpg [ 188.11 KiB | Przeglądane 15583 razy ]
Góra


 Tytuł: Re: SE 5A Angielski myśliwiec z czasów I WŚ
PostNapisane: środa, 6 sierpnia 2014, 19:15
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Szkoda że nie jest to model polskiego dwupłatowego samolotu, ale to piękny klasyk.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: SE 5A Angielski myśliwiec z czasów I WŚ
PostNapisane: wtorek, 12 sierpnia 2014, 13:01
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 7 sierpnia 2014, 11:06
Posty: 9
Wiek: 37
Lokalizacja: Radzyń Podlaski
Czytam własnie sobie o tym modelu, że po wyprodukowaniu 60 sztuk wprowadzono zmiany w konstrukcji.
Skoro miał polski epizod, to ja bym mu dał emblematy nasze. A co!
Takie foto znalazłem tak a propo:
Obrazek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: SE 5A Angielski myśliwiec z czasów I WŚ
PostNapisane: poniedziałek, 29 września 2014, 15:32
Parę zdjęć i filmik z budowy modelu:



Załączniki:
Głowica 13.jpg
Głowica 13.jpg [ 162.13 KiB | Przeglądane 15351 razy ]
Podwozie 13.jpg
Podwozie 13.jpg [ 222.78 KiB | Przeglądane 15351 razy ]
Góra


 Tytuł: Re: SE 5A Angielski myśliwiec z czasów I WŚ
PostNapisane: wtorek, 30 września 2014, 17:32
Podwozie zalaminowane i przykręcone do kadłuba.


Załączniki:
Podwozie 16.jpg
Podwozie 16.jpg [ 255.7 KiB | Przeglądane 15290 razy ]
Góra


 Tytuł: Re: SE 5A Angielski myśliwiec z czasów I WŚ
PostNapisane: wtorek, 30 września 2014, 18:05
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Bardzo lubię oglądać Twoje relacje bo zawsze można z nich wyłuskać coś co się może przydać.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: SE 5A Angielski myśliwiec z czasów I WŚ
PostNapisane: wtorek, 30 września 2014, 20:33
A jak tam Twój projekt PZL ?


Góra


 Tytuł: Re: SE 5A Angielski myśliwiec z czasów I WŚ
PostNapisane: wtorek, 30 września 2014, 21:17
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Jeszcze się zastanawiam jaką mechaniczną wyrzynarkę włośnicową kupić i nadrabiam naukę latania.
Zimą mam nadzieję z nim ruszyć, ale inne leżące projekty też czekają.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: SE 5A Angielski myśliwiec z czasów I WŚ
PostNapisane: środa, 1 października 2014, 14:19
Najlepiej taką wyrzynarkę do której później będzie można dokupić zapasowe piłki. Mój kolega kupił sobie taką nietypową i teraz szuka piłek po całej europie.



Podwozie się rozwija :-)


Załączniki:
Podwozie 24.jpg
Podwozie 24.jpg [ 338.57 KiB | Przeglądane 15220 razy ]
Góra


 Tytuł: Re: SE 5A Angielski myśliwiec z czasów I WŚ
PostNapisane: środa, 1 października 2014, 17:50
Offline
modelarz
Avatar użytkownika

Dołączył(a): sobota, 3 kwietnia 2010, 19:10
Posty: 1682
Wiek: 47
Lokalizacja: Braniewo
Jak jest wykonane podwozie? Czy to kanapka węgla, laminatu i sklejki?

_________________
moja strona firmowa: https://gprofi.pl


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: SE 5A Angielski myśliwiec z czasów I WŚ
PostNapisane: środa, 1 października 2014, 21:52
Tak to jest kanapka: sklejka lotnicza 3mm i laminat oraz węgiel 1 mm z obu stron. Pomiędzy warstwami drobna mata szklana dla wzmocnienia przylegania warstw do siebie.

Szczegóły pod adresem:
http://pfmrc.eu/index.php?/topic/46849- ... pl/page-13 #252


Góra


 Tytuł: Re: SE 5A Angielski myśliwiec z czasów I WŚ
PostNapisane: czwartek, 2 października 2014, 10:36
Krótki film filozoficzny:



Góra


 Tytuł: Re: SE 5A Angielski myśliwiec z czasów I WŚ
PostNapisane: piątek, 3 października 2014, 10:28
I uzupełnienie filmu wyżej:



Góra


 Tytuł: Re: SE 5A Angielski myśliwiec z czasów I WŚ
PostNapisane: poniedziałek, 6 października 2014, 18:23
Póki duży SE 5a nie gotowy załączam film z oblotu mniejszego SE 5a, którego miałem przyjemność pilotować :shock: po raz pierwszy




Trochę więcej o tym modelu:

http://pfmrc.eu/index.php?/topic/46849- ... pl/page-15 #291


Góra


 Tytuł: Re: SE 5A Angielski myśliwiec z czasów I WŚ
PostNapisane: poniedziałek, 6 października 2014, 21:29
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 31 marca 2010, 08:00
Posty: 3701
Wiek: 70
Lokalizacja: Pabianice
Nie wszyscy, z różnych powodów, tam bywają.

_________________
Pozdrawiam
karol


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: SE 5A Angielski myśliwiec z czasów I WŚ
PostNapisane: poniedziałek, 6 października 2014, 22:28
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Karol. to jakaś polityka jest?

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: SE 5A Angielski myśliwiec z czasów I WŚ
PostNapisane: poniedziałek, 6 października 2014, 22:55
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 31 marca 2010, 08:00
Posty: 3701
Wiek: 70
Lokalizacja: Pabianice
To już było przerabiane.
Zamieszczanie relacji na 'zaprzyjaźnionym' forum a na naszym linków jest takie sobie, średnie.
Ale to moje, na pewno subiektywne, zdanie.

_________________
Pozdrawiam
karol


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: SE 5A Angielski myśliwiec z czasów I WŚ
PostNapisane: poniedziałek, 6 października 2014, 23:05
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
:mrgreen: Myślałem, że może o terytorialność chodzi.
Stąd moje zdziwienie.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: SE 5A Angielski myśliwiec z czasów I WŚ
PostNapisane: wtorek, 7 października 2014, 09:57
Ok to zamieszczę opis tego modeliku również tutaj:

Parę słów o samym modelu. Właściwie stwierdzenie model Chiński mogło by być jednozdaniowym podsumowaniem, ale ponieważ model wywołuje we mnie odczucia ambiwalentne parę słów więcej się mu należy.

Wykonanie – zewnętrznie model wygląda b. ładnie folia porządnie napięta ozdoby równo położone. Przy bliższym poznaniu zaczynają jednak drażnić szczegóły. Model jest bardzo lekki (to plus) ale jednocześnie bardzo delikatnie wykonany. Nieumiejętne (nie we właściwym miejscu) złapanie modelu, delikatne zaczepienie ogonem uszkadza konstrukcję. Model Andrzeja miał przestawiony fabrycznie dolny płat – jest on lekko obrócony względem centropłata. Podwozie i baldachim mocowane są delikatnie na wąskich płaskownikach. Podczas normalnego lądowania spokojnie wytrzymują, ale gdyby przytrafiło się niefortunne przyziemienie myślę, że straty mogłyby być spore. Co ciekawe model ten oferowany jest w takiej samej wersji również pod silnik spalinowy – jak to wpłynie na delikatną konstrukcję modelu nie wiem. Galanteria „śrubkowa” i wszystkie węzły mocowania też są dość delikatne, takie bardziej jednorazowe
.
Loty modelem – jak zauważyliście na filmie model lata bardzo ładnie. Pierwszy lot wzmagał trochę trymowania i myślę że głównie przez zwichrzenia płata o których wspomniałem jak i również nieprecyzyjny mechanizm SW, który nie zawsze wracał dokładnie do neutrum. Nie zauważyliśmy również, że podczas prób z kołowaniem modelu zaczęło się blokować jedno z kół podwozia co mogło spowodować mocny kapotaż przy pierwszym lądowaniu. Wystarczyło ścisnąć plastik , aby połówki koła ponownie wskoczyły w swoje miejsce i koło kręciło się dalej swobodnie. Nie zależnie od tego myślę, że należy koniecznie przesunąć oś kół modelu do przodu ponieważ model potrafi oprzeć się na śmigle stojąc już prawie w miejscu.

W powietrzu latanie tym modelem to sama przyjemność. Po wytrymowaniu modelu musiałem się powstrzymywać, aby nie zacząć wykonywać zbytnich wariacji, bo przecież to nie mój model, ale SE5a wyraźnie do tego zapraszał. Andrzej, który po raz pierwszy leciał swoim modelem, też bez problemu radził sobie z nim w powietrzu. Model jest bardzo zwrotny, można będzie nim wykonywać akrobacje niedostępne dla nowocześniejszych szybszych myśliwców, ładnie szybuje bez silnika, start i lądowanie są przyjemne. No i ta sylwetka w locie.

Jeżeli mój SE 5a też będzie miał podobne właściwości lotne, to naprawdę będzie to bajka.

Drugi film trwał prawie 14 minut (uznanie dla Grzegorza który cały czas filmował i to wytrzymał) ja wyjąłem z niego co ciekawsze kawałki, tak ażeby można go czasowo było zamieścić na You Tube.


To była bardzo dla nas wszystkich bardzo przyjemna niedziela – dziękuję wszystkim Kolegom z lotniska w Radawcu.
