 Tytuł: Re: PZL-130 Orlik TC 1
PostNapisane: poniedziałek, 9 czerwca 2014, 20:44
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 20 września 2010, 19:43
Posty: 464
Wiek: 60
Lokalizacja: Słupsk
Witam

Trochę do przodu, mocowanie płata, z przodu rurki dural 6x1, z tyłu śruby poliamidowe M6


Załączniki:
86.JPG [ 338.88 KiB | Przeglądane 6904 razy ]
87.JPG [ 311.73 KiB | Przeglądane 6904 razy ]
88.JPG [ 312.53 KiB | Przeglądane 6904 razy ]
89.JPG [ 318.19 KiB | Przeglądane 6904 razy ]
90.JPG [ 326.33 KiB | Przeglądane 6904 razy ]

_________________
Pozdrawiam
Andrzej
Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: PZL-130 Orlik TC 1
PostNapisane: poniedziałek, 9 czerwca 2014, 21:05
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
jendrek napisał(a):
torsyjny napęd klap serwem cyfrowym
Załącznik:

Czy mógł byś pokazać bliżej jak to ma działać i ew. wyjaśnić?

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: PZL-130 Orlik TC 1
PostNapisane: poniedziałek, 9 czerwca 2014, 21:09
Offline
Moderator
Avatar użytkownika

Dołączył(a): wtorek, 11 maja 2010, 21:15
Posty: 7094
Wiek: 51
Lokalizacja: Śrem
Czyżby chodziło o coś takiego

_________________
Pozdrawiam - Wojciech; POL - 7728
Jantar Themisto; Jantar Magic; Futaba 8FG
FILMY


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: PZL-130 Orlik TC 1
PostNapisane: poniedziałek, 9 czerwca 2014, 22:16
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 20 września 2010, 19:43
Posty: 464
Wiek: 60
Lokalizacja: Słupsk
Witam

Wojtku, to nie to, wklejam zdjęcie napędu trochę w zbliżeniu


Załączniki:
DSC00315.JPG [ 272.01 KiB | Przeglądane 6874 razy ]

_________________
Pozdrawiam
Andrzej
Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: PZL-130 Orlik TC 1
PostNapisane: wtorek, 10 czerwca 2014, 07:17
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 15 marca 2012, 08:05
Posty: 401
Wiek: 61
Lokalizacja: Słupsk

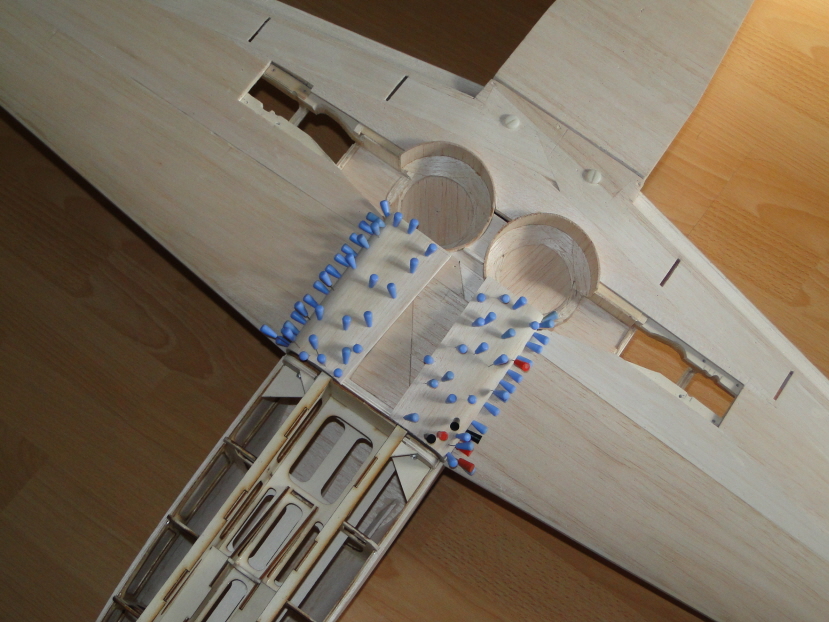

Matko kochana ale szpilek jak na forum krawców :-)

_________________
Pozdrawiam
Tomek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: PZL-130 Orlik TC 1
PostNapisane: wtorek, 10 czerwca 2014, 08:06
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 15 stycznia 2014, 17:39
Posty: 493
Wiek: 45
Lokalizacja: Konin
Napęd torsyjny kojarzy mi się z "polem torsyjnym" ale to chyba nie jest forum o metafizyce? :D

_________________
Roman.

Nie bój się spróbować czegoś nowego. Amatorzy zbudowali Arkę, profesjonaliści Titanica.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: PZL-130 Orlik TC 1
PostNapisane: wtorek, 10 czerwca 2014, 10:36
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Powiększone zdjęcie skopiowałem i powiększam je dowolnie.
Widzę serwo, kunsztownie polutowane dwa popychacze, klapy nie zamontowane.
Czy dobrze rozumiem, że te dwie dźwignie za serwami podwozia będą popychały popychacze klap?

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: PZL-130 Orlik TC 1
PostNapisane: wtorek, 10 czerwca 2014, 10:49
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 20 września 2010, 19:43
Posty: 464
Wiek: 60
Lokalizacja: Słupsk
Stema napisał(a):
Powiększone zdjęcie skopiowałem i powiększam je dowolnie.
Widzę serwo, kunsztownie polutowane dwa popychacze, klapy nie zamontowane.
Czy dobrze rozumiem, że te dwie dźwignie za serwami podwozia będą popychały popychacze klap?


Witam
Dokładnie tak. Na końcach rurek mosiężnych są zalutowane po 2 dźwignie , między nimi wkręcone zostaną kulki przegubów kulowych i całość zabezpieczona przed rozkręceniem. Wszystko będzie zaklejone i nie będę miał dostępu do tych elementów. Trzeba więc wszystko wcześniej sprawdzić i wyregulować.

_________________
Pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: PZL-130 Orlik TC 1
PostNapisane: sobota, 14 czerwca 2014, 22:31
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 20 września 2010, 19:43
Posty: 464
Wiek: 60
Lokalizacja: Słupsk
Witam
Mała próbka podwozia głównego

_________________
Pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: PZL-130 Orlik TC 1
PostNapisane: sobota, 14 czerwca 2014, 22:58
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Popraw bo nie działa.

ED: już działa jedno i drugie.
Dziękuję :D

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: PZL-130 Orlik TC 1
PostNapisane: niedziela, 15 czerwca 2014, 12:58
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 20 września 2010, 19:43
Posty: 464
Wiek: 60
Lokalizacja: Słupsk
Witam
Ogląd całości

Załącznik:
91.JPG [ 288.22 KiB | Przeglądane 6583 razy ]


Załącznik:
92.JPG [ 295.32 KiB | Przeglądane 6583 razy ]

_________________
Pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: PZL-130 Orlik TC 1
PostNapisane: niedziela, 15 czerwca 2014, 13:51
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
To będzie musiało dobrze ponad 150 km/h zasuwać, aby przyzwoicie latało.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: PZL-130 Orlik TC 1
PostNapisane: niedziela, 15 czerwca 2014, 18:57
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3493
Wiek: 33
Lokalizacja: Warszawa
Czy model będzie dostępny jako kit lub będą plany w modelarzu?

Stema napisał(a):
To będzie musiało dobrze ponad 150 km/h zasuwać, aby przyzwoicie latało.


Skąd takie informacje/teorie?


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: PZL-130 Orlik TC 1
PostNapisane: niedziela, 15 czerwca 2014, 20:12
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
No fakt.
Przez chwilę zapomniałem, że ten model ma 1,5 m rozpiętości, ale te 120 km/h to wyrobi.
Jędrkowi zresztą wszystko świetnie lata.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: PZL-130 Orlik TC 1
PostNapisane: niedziela, 15 czerwca 2014, 21:11
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 20 września 2010, 19:43
Posty: 464
Wiek: 60
Lokalizacja: Słupsk
Szymon napisał(a):
Czy model będzie dostępny jako kit lub będą plany w modelarzu?

Witam
Kitu nie będzie, a czy plany, jeszcze nie wiem, ale chyba nie w Modelarzu.

_________________
Pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: PZL-130 Orlik TC 1
PostNapisane: poniedziałek, 23 czerwca 2014, 15:51
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 20 września 2010, 19:43
Posty: 464
Wiek: 60
Lokalizacja: Słupsk
Witam

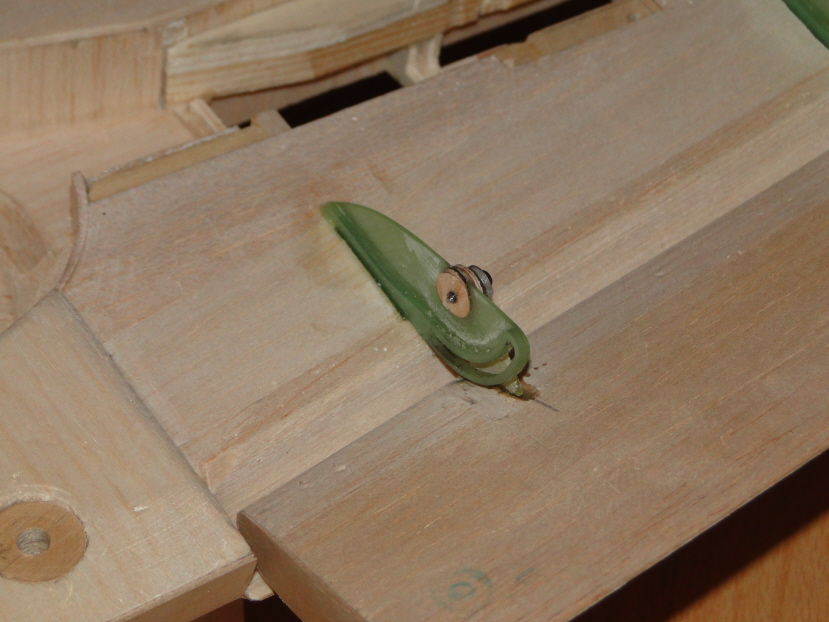

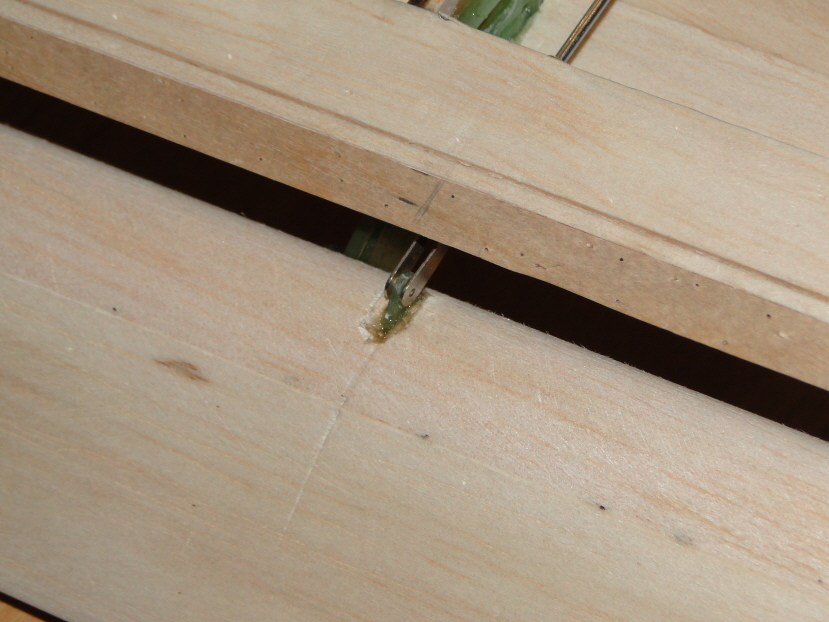

Zawieszenie klap i lotek

Załącznik:
93.JPG [ 293.54 KiB | Przeglądane 6407 razy ]


Załącznik:
94.JPG [ 297.33 KiB | Przeglądane 6407 razy ]


Załącznik:
95.JPG [ 284.95 KiB | Przeglądane 6407 razy ]


Załącznik:
96.JPG [ 329.85 KiB | Przeglądane 6407 razy ]


Załącznik:
97.JPG [ 292.33 KiB | Przeglądane 6407 razy ]


Załącznik:
98.JPG [ 321.31 KiB | Przeglądane 6407 razy ]


Załącznik:
99.JPG [ 327.38 KiB | Przeglądane 6407 razy ]


Załącznik:
100.JPG [ 288.84 KiB | Przeglądane 6407 razy ]


Załącznik:
101.JPG [ 245.53 KiB | Przeglądane 6407 razy ]


Załącznik:
102.JPG [ 305.95 KiB | Przeglądane 6407 razy ]

_________________
Pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: PZL-130 Orlik TC 1
PostNapisane: niedziela, 29 czerwca 2014, 19:15
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 20 września 2010, 19:43
Posty: 464
Wiek: 60
Lokalizacja: Słupsk
Witam

Powalczyłem trochę z napędem klap i lotek. Wcześniejsze rozwiązanie niesprawdziło się (takie jak w oryginale), trochę więc namieszałem i zrobiłem zawieszenie obrotowe. Prowadnice klap w Orliku są dosyć charakterystyczne i widoczne w niskim locie, zostawiam więc je jako atrapy.

Załącznik:
103.JPG [ 292.36 KiB | Przeglądane 6317 razy ]


Załącznik:
104.JPG [ 286.41 KiB | Przeglądane 6317 razy ]


Załącznik:
105.JPG [ 262.07 KiB | Przeglądane 6317 razy ]


Załącznik:
106.JPG [ 251.62 KiB | Przeglądane 6317 razy ]


Załącznik:
107.JPG [ 271.16 KiB | Przeglądane 6317 razy ]


I krótki filmik z działania klap

http://youtu.be/C38novcxQcs

_________________
Pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: PZL-130 Orlik TC 1
PostNapisane: poniedziałek, 30 czerwca 2014, 08:38
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 15 marca 2012, 08:05
Posty: 401
Wiek: 61
Lokalizacja: Słupsk
Pewnie te prowadnice przy jedno punktowym popychaczu się zakleszczały ? Czy jakieś inne problemy były ?

_________________
Pozdrawiam
Tomek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: PZL-130 Orlik TC 1
PostNapisane: czwartek, 3 lipca 2014, 11:12
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 20 września 2010, 19:43
Posty: 464
Wiek: 60
Lokalizacja: Słupsk
Witam

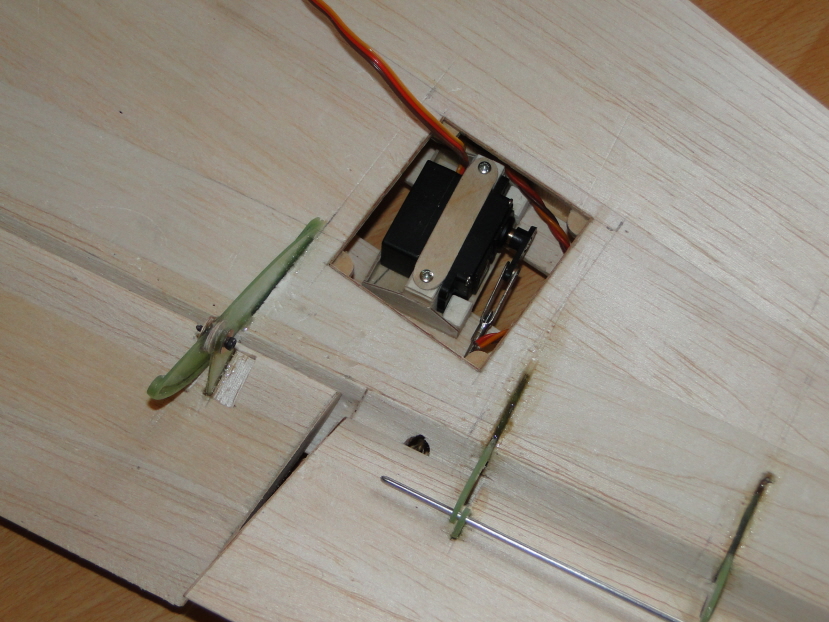

Serwa lotek na swoim miejscu, przymiarki co do działania, wielkości wychyleń i skrzydło od góry zamknięte

Załącznik:
108.JPG [ 331.75 KiB | Przeglądane 6216 razy ]


Załącznik:
109.JPG [ 295.53 KiB | Przeglądane 6216 razy ]


Załącznik:
110.JPG [ 285.29 KiB | Przeglądane 6216 razy ]


Załącznik:
111.JPG [ 325.47 KiB | Przeglądane 6216 razy ]


Załącznik:
112.JPG [ 290.11 KiB | Przeglądane 6216 razy ]


Załącznik:
113.JPG [ 292.63 KiB | Przeglądane 6216 razy ]

_________________
Pozdrawiam
Andrzej


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: PZL-130 Orlik TC 1
PostNapisane: sobota, 12 lipca 2014, 14:13
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 20 września 2010, 19:43
Posty: 464
Wiek: 60
Lokalizacja: Słupsk
Witam

Po złożeniu do "kupy" całości i wstępnym wyważaniu, przeniosłem serwa steru wysokości i steru kierunku do tylnej części kabiny. Początkowo serwa miały być zamontowane przed usterzeniami. Ponadto wkleiłem statecznik poziomy na stałe (wcześniej planowałem demontowalny). I parę fotek po przeróbkach.

Załącznik:
114.JPG [ 287.69 KiB | Przeglądane 6124 razy ]


Załącznik:

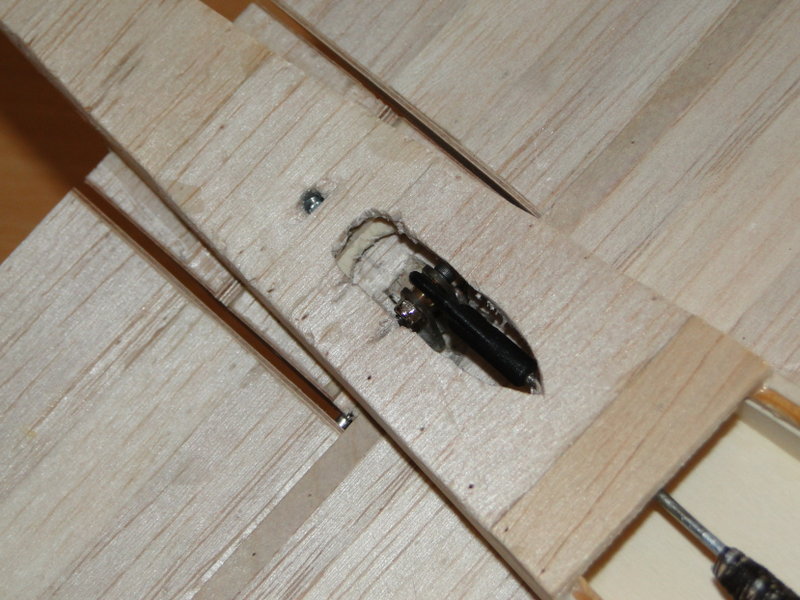

115.JPG [ 362.43 KiB | Przeglądane 6124 razy ]


Załącznik:
116.JPG [ 269.29 KiB | Przeglądane 6124 razy ]


Załącznik:
117.JPG [ 302.76 KiB | Przeglądane 6124 razy ]


Załącznik:
118.JPG [ 284.93 KiB | Przeglądane 6124 razy ]


Załącznik:
119.JPG [ 317.68 KiB | Przeglądane 6124 razy ]


Załącznik:
120.JPG [ 364.2 KiB | Przeglądane 6124 razy ]

_________________
Pozdrawiam
Andrzej


Góra
