 Tytuł: Goettingen 398 - potrzebny DXF
PostNapisane: czwartek, 7 stycznia 2016, 22:13
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3493
Wiek: 33
Lokalizacja: Warszawa
Koledzy,

może ktoś posiada jakiś lepszy program - bazę profili. Potrzebuję albo współrzędnych profilu goettingen 398 albo dxfa z tym profilem.
Te współrzędne, które znalazłem z sieci generują mi profil, który ma dosyć kanciasty nosek.

Kod:
GOE 398 AIRFOIL
0.0000000 0.0000000
0.0125000 0.0343500
0.0250000 0.0457000
0.0500000 0.0619000
0.0750000 0.0751000
0.1000000 0.0858000
0.1500000 0.1002000
0.2000000 0.1091000
0.3000000 0.1169000
0.4000000 0.1147000
0.5000000 0.1070000
0.6000000 0.0928000
0.7000000 0.0741000
0.8000000 0.0519000
0.9000000 0.0277000
0.9500000 0.0146000
1.0000000 0.0000000
0.0000000 0.0000000
0.0125000 -.0121500
0.0250000 -.0168000
0.0500000 -.0216000
0.0750000 -.0239000
0.1000000 -.0252000
0.1500000 -.0258000
0.2000000 -.0244000
0.3000000 -.0216000
0.4000000 -.0176700
0.5000000 -.0135000
0.6000000 -.0097000
0.7000000 -.0069000
0.8000000 -.0051000
0.9000000 -.0033000
0.9500000 -.0029000
1.0000000 0.0000000


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Goettingen 398 - potrzebny DXF
PostNapisane: czwartek, 7 stycznia 2016, 22:47
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa

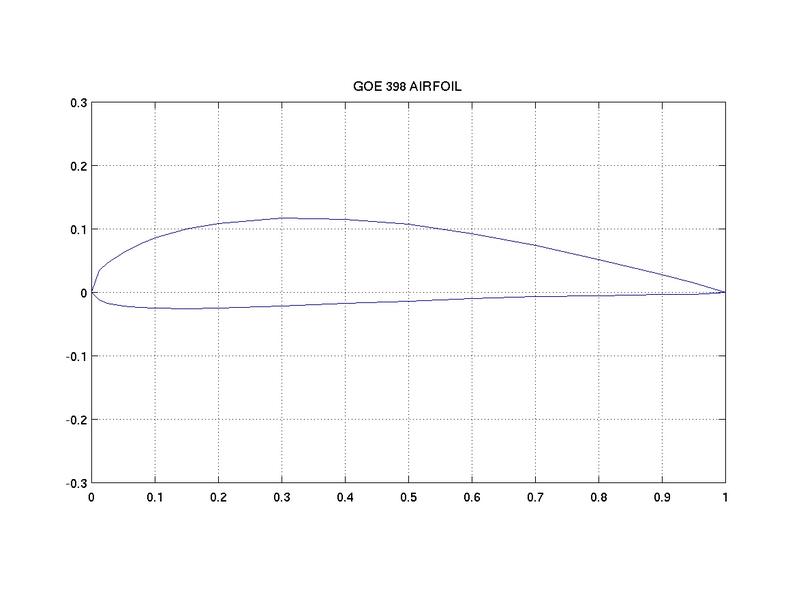

Mam to, ale nosek też tępy.
Załącznik:
goe.JPG [ 32.39 KiB | Przeglądane 3196 razy ]

Załącznik:
goe2.JPG [ 76.74 KiB | Przeglądane 3196 razy ]

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Goettingen 398 - potrzebny DXF
PostNapisane: czwartek, 7 stycznia 2016, 22:59
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:25
Posty: 3493
Wiek: 33
Lokalizacja: Warszawa
Dzięki Stefan, nosek tępy bo to dokładnie to samo.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Goettingen 398 - potrzebny DXF
PostNapisane: czwartek, 7 stycznia 2016, 23:51
Offline
modelarz
Avatar użytkownika

Dołączył(a): sobota, 11 maja 2013, 12:27
Posty: 65
Wiek: 28
Lokalizacja: Zbąszyń
Chyba pomogę. W załączniku .dxf z profilem. Sprawdź i napisz czy teraz jest okej. A nie myślałeś by "pogwałcić" profil i przekształcić go na spline a potem znowu na polinię z większą dokładnością?


Załączniki:
Komentarz: goettingen 398 SUPER
GOE 398 pogwalcony.dxf [241.4 KiB]
Pobrane 124 razy
Komentarz: goettingen 398
GOE 398.dxf [31.43 KiB]
Pobrane 104 razy

_________________
Pozdrawiam Marcin
Góra
 Zobacz profil

 Tytuł: Re: Goettingen 398 - potrzebny DXF
PostNapisane: piątek, 8 stycznia 2016, 10:20
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 31 maja 2010, 18:35
Posty: 997
Wiek: 74
Lokalizacja: Johannesburg RPA
Nie zawsze promien noska profilu jest podany,ale generalnie promien wyznaczamy
od tak zwanej linii szkieletowej profilu,dla latwego zrozumienia o co chodzi podaje link.
http://polskikursblendera.pl/ksiazka/EP ... -8-3.xhtml

pozdrawiam Wladek.
