 Tytuł: Re: Ni z gruchy ni z pietruchy - pytanie do elektroników
PostNapisane: poniedziałek, 29 października 2018, 20:00
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 19 marca 2012, 11:26
Posty: 1550
Wiek: 54
Lokalizacja: Peterborough, UK
Narazie jak wspomniałem temat zakończyłem ale oczywiście dziękuję bobik za podpowiedz i dostarczone materiały. Jeśli usterka powróci, będę się przyglądał bardziej szczegółowo i z pewnoscią skorzystam.

Pozdrawiam
RobUK

_________________
Pozdrawiam
RobUk
HyperBipe 900, AMBeR III "Experience", Spitfire MKIIb, Sbach342, White Sheep 480 Quad, RoboFlat 270, AOKFly 230, Realacc 210
"Nie ważne jak zaczynasz, ważne jak ... kończysz ..." 3W Kasta


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ni z gruchy ni z pietruchy - pytanie do elektroników
PostNapisane: poniedziałek, 29 października 2018, 20:41
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 26 listopada 2012, 15:35
Posty: 1216
Wiek: 70
Lokalizacja: Toruń PL,Swindon England UK
napisz jeszcze jaka to bateria - typ i daj zdjęcie

_________________
pozdrawiam Janusz
************************
Modelarstwo to pasja.
Pasja - aby zrealizować swoje marzenia.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ni z gruchy ni z pietruchy - pytanie do elektroników
PostNapisane: wtorek, 30 października 2018, 20:39
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 19 marca 2012, 11:26
Posty: 1550
Wiek: 54
Lokalizacja: Peterborough, UK
Drogi Januszu,
bardzo się oczywiście cieszę, że ludzie interesują się i chcą pomóc mnie biednemu żuczkowi ale jestem zorientowany w szukaniu w sieci, może nie aż tak dobrze ale co było do znalezienia już znalazłem :P
Problem polega na tym, że najwyraźniej producent nie chciał, żeby jego produkt był znajdowany. Lepiej jak się zepsuje i klient kupi nowy .... cały rower :) (tak naprawdę w UK mało kto się bawi w naprawianie, idzie w śmietnik i pozamiatane co zresztą sam dokładnie wiesz bo w końcu Swindon ..... masz to na codzień i chyba tylko my jesteśmy skłonni to robić - obym się mylił).
Mimo wszystko umieszczam wszystkie informacje jakie znalazłem:
Made in China
E-Bike Smart Battery
Li-Ion 36V 8.7Ah/313Wh
Numer seryjny: AWB1502227090J :P
i to w zasadzie wszystko czego można się doczytać na opakowaniu :P
mogę jeszcze podać co jest na kazdym elemencie/płytce ale osobiście wątpię,
żeby to w czymkolwiek pomogło.
Aaaale, zgodnie z przewidywaniami, byłoby zbyt pięknie gdyby poprostu działało, dla odmiany teraz po podłaczeniu ładowarki ..... nie wykazuje żeby ładowało. Sprawdziłem okablowanie, wszędzie prąd się pojawia jak należy i już mnie powaliło na łopatki.
Jak nie urok to ..... i bądź to chłopie mądrym.

Czy możliwem jest, że bateria nie jest jeszcze wystarczająco rozladowana i kontroler BMS poprostu nie pozwalał na włączenie ładowania ??

_________________
Pozdrawiam
RobUk
HyperBipe 900, AMBeR III "Experience", Spitfire MKIIb, Sbach342, White Sheep 480 Quad, RoboFlat 270, AOKFly 230, Realacc 210
"Nie ważne jak zaczynasz, ważne jak ... kończysz ..." 3W Kasta


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ni z gruchy ni z pietruchy - pytanie do elektroników
PostNapisane: wtorek, 30 października 2018, 22:53
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 17 lutego 2017, 01:53
Posty: 189
Wiek: 41
Lokalizacja: Poznań
Podaj wszystkie układy jakie są w tej baterii.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ni z gruchy ni z pietruchy - pytanie do elektroników
PostNapisane: środa, 31 października 2018, 14:06
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 19 marca 2012, 11:26
Posty: 1550
Wiek: 54
Lokalizacja: Peterborough, UK
Jak dotrę do domu zrobię zdjęcia i wszystkie możliwe opisy.
Rozważałem podłączenie ładowarki do wyjścia baterii chiciażby żeby trochę podładować ale nie wiem czy czegoś nie usmażę.

_________________
Pozdrawiam
RobUk
HyperBipe 900, AMBeR III "Experience", Spitfire MKIIb, Sbach342, White Sheep 480 Quad, RoboFlat 270, AOKFly 230, Realacc 210
"Nie ważne jak zaczynasz, ważne jak ... kończysz ..." 3W Kasta


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ni z gruchy ni z pietruchy - pytanie do elektroników
PostNapisane: środa, 31 października 2018, 14:30
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 26 listopada 2012, 15:35
Posty: 1216
Wiek: 70
Lokalizacja: Toruń PL,Swindon England UK
Tomek - na płytce są tylko dwa układy S8204B połączone kaskadowo.Na ich wyjściach tranzystory prądowe,(brak ich na schemacie),ładujące poszczególne ogniwa.W obwodzie -EB tranzystory zasilające i sterujace pracą silnika.Oczywiście poniższy schemat jest tylko aplikacją układu S8204B,ale daje pogląd na pracę całego modułu.
Załącznik:
schemat.jpg [ 166.39 KiB | Przeglądane 695 razy ]

_________________
pozdrawiam Janusz
************************
Modelarstwo to pasja.
Pasja - aby zrealizować swoje marzenia.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ni z gruchy ni z pietruchy - pytanie do elektroników
PostNapisane: środa, 31 października 2018, 20:29
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 19 marca 2012, 11:26
Posty: 1550
Wiek: 54
Lokalizacja: Peterborough, UK
Załącznik:
IMG_3160[1].JPG [ 1.85 MiB | Przeglądane 665 razy ]

Załącznik:
IMG_3157[1].JPG [ 1 MiB | Przeglądane 665 razy ]

Załącznik:
IMG_3162[1].JPG [ 1.66 MiB | Przeglądane 665 razy ]

wybebeszyłem całą baterię, udało się wysunąć z aluminiowego kształtownika i oto co w środku.
HELP, gdzie mierzyć i czego się spodziewać ?
Ładowarka podaje prąd ale niestety nie załącza ładowania, sprawdziłem też czy aby się cos nie uszkodziło ale wszystkie elementy są na swoich miejscach.
Co myślicie o ładowaniu bezpośrednio ?
Oczywiście nie zamierzam tego robić stale ale doraźnie.
Ładowarka daje 1.35A i 40V mógłbym zrobić na szybko "dok" i podpinać ją na godzinke i podładowywać.
Chyba nie zabiję baterii od razu ?
W końcu Li-iony też się ładuje w pakietach bez BMSów .... czy nie ? :P

Znalazłem też PeDeEfa do S8204 ale A, wygląda tak samo :P


Załączniki:
S8204A_E.pdf [728.52 KiB]
Pobrane 18 razy

_________________
Pozdrawiam
RobUk
HyperBipe 900, AMBeR III "Experience", Spitfire MKIIb, Sbach342, White Sheep 480 Quad, RoboFlat 270, AOKFly 230, Realacc 210
"Nie ważne jak zaczynasz, ważne jak ... kończysz ..." 3W Kasta
Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ni z gruchy ni z pietruchy - pytanie do elektroników
PostNapisane: czwartek, 1 listopada 2018, 19:32
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 26 listopada 2012, 15:35
Posty: 1216
Wiek: 70
Lokalizacja: Toruń PL,Swindon England UK
No to masz pedefa do S8204BB - wygląda tak samo jak S8204A
Załącznik:
S8204BB.pdf [708.92 KiB]
Pobrane 17 razy

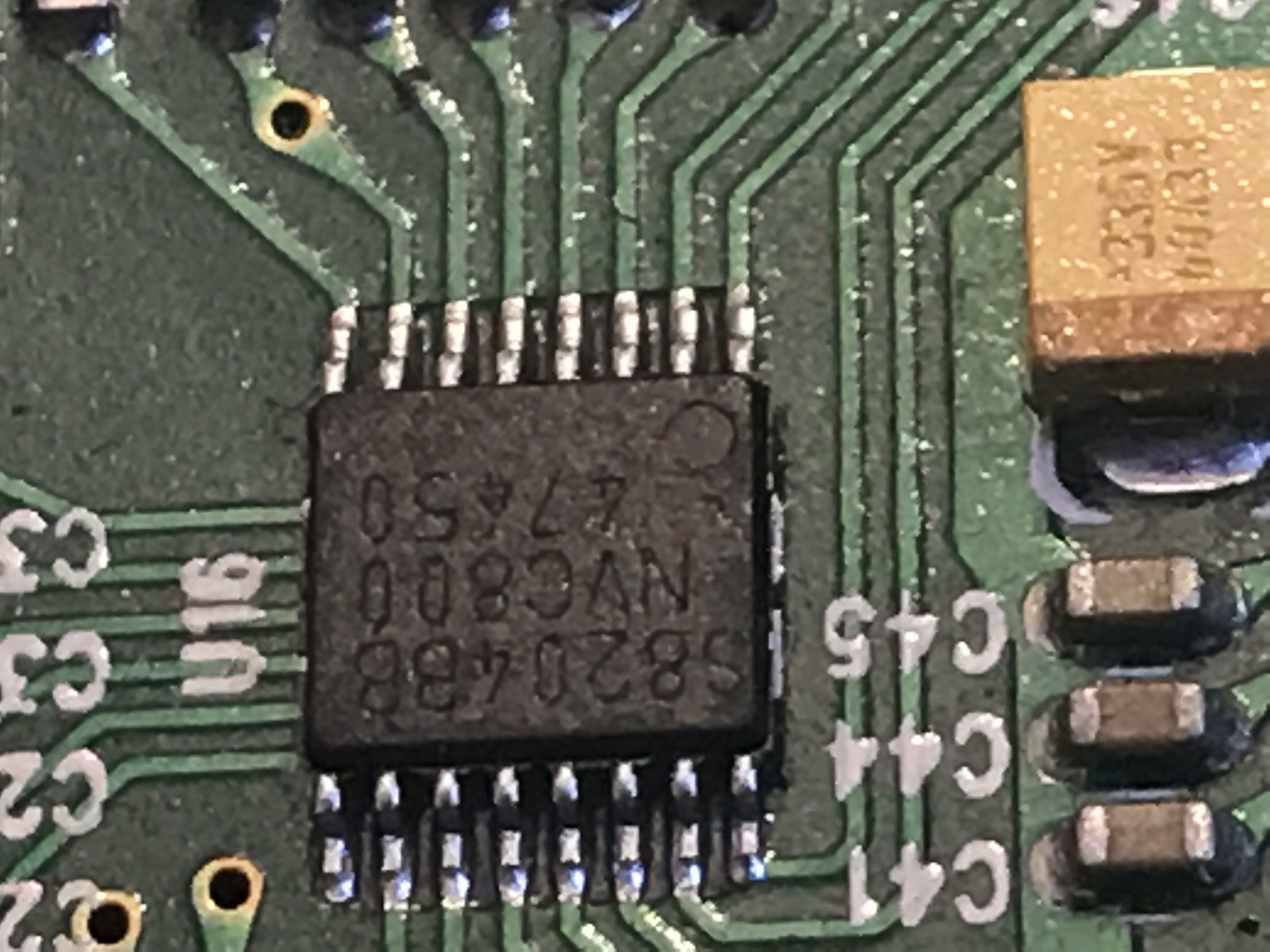

Wg aplikacji,po podłączeniu baterii,możesz pomierzyć napięcie poszczególnych ogniw.Na Twoim ostatnim zdjęciu IMG3160 układ pierwszy z lewej kontroluje 4 ogniwa,pozostałe po 3 ogniwa.

_________________
pozdrawiam Janusz
************************
Modelarstwo to pasja.
Pasja - aby zrealizować swoje marzenia.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Ni z gruchy ni z pietruchy - pytanie do elektroników
PostNapisane: czwartek, 1 listopada 2018, 20:03
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 19 marca 2012, 11:26
Posty: 1550
Wiek: 54
Lokalizacja: Peterborough, UK
Hej, no tego się domyśliłem i teraz co, pomierzyć wyjścia czy poprostu piny do poszczególnych cel ?
bo tak naprawde to muszę przyznać już mierzyłem i tam jest na każdym napięcie (w tej chwili jakieś 3.5V) bo bateria się trochę dzisiaj rozładowała.

A co z tym ładowaniem "na krótko" ??

_________________
Pozdrawiam
RobUk
HyperBipe 900, AMBeR III "Experience", Spitfire MKIIb, Sbach342, White Sheep 480 Quad, RoboFlat 270, AOKFly 230, Realacc 210
"Nie ważne jak zaczynasz, ważne jak ... kończysz ..." 3W Kasta


Góra
 Zobacz profil Wyślij e-mail
