 Tytuł: Re: Latające skrzydło jaki profil?
PostNapisane: wtorek, 21 listopada 2017, 20:10
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 801
Wiek: 43
Lokalizacja: Opole
Ok, ślimacznice i ślimak się drukują, zrobimy próbę z serwem i się zobaczy , Adam wrzuć to F-14 temat otwarty więc jeszcze nic nie jest przesądzone. Hubert rozważałem takie rozwiązanie jest proste to fakt i w zasadzie jednym układem mogę sterować wszystkimi ramionami.
Sprawdzimy organoleptycznie co z tego wyjdzie.
Teraz pytanie z innej beki. Mniej więcej oszacowałem wagę na podstawie posiadanego wyposażenia no i wychodzi mi , że RTF powinien zamknąć się wagą 3000-3500g, wiem rozstrzał duży, ale niewiadomych jest też kilka, chociażby technologia w jakiej będzie zrobione skrzydło czy kadłub. Ale znając mniej więcej wagę mogę pójść trochę dalej z projektem.
I teraz pytanie jaka rozpiętość i jaki profil żeby to to latało powoli i długo? ( zakładamy że skrzydła będą skośne)
Model założyłem że będzie można skonfigurować przed lotem na dwa sposoby, albo nie montując skrzydła z napędem mam coptera, albo zakładam skrzydło i mam VTOL , ale z możliwością też normalnego startu i lądowania, jeśli chodzi o sterowanie to tu założyłem że copterem steruje NAZA , natomiast skrzydłem APM , sekwencję staru i lądowania w układzie VTOL czyli co kiedy się włacza przełącza i wyłącza chciałbym zaprogramować w nadajniku, żeby jednym przełączeniem została ona uruchomiona.
Co z tego wyjdzie? nie wiem, wiem tylko że coraz bardziej mi się ten temat podoba, a to już nie jest pierwsze podejście do tego tematu :oops: Jak znajdę zdjęcia i filmy to pokażę.

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Latające skrzydło jaki profil?
PostNapisane: wtorek, 21 listopada 2017, 20:35
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 4534
Wiek: 40
Lokalizacja: Kraków
Ty chcesz sklep w powietrzu otworzyć, że tyle kontrolerów chcesz wozić? :lol:

Pixhawk 4. Jeden kontroler i umie to wszystko. Jeden z przykładów:
https://pixhawk.org/platforms/vtol/fun_cub_quad_vtol

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Latające skrzydło jaki profil?
PostNapisane: wtorek, 21 listopada 2017, 20:52
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 801
Wiek: 43
Lokalizacja: Opole
Już tłumaczę. Dwa kontrolery tylko po to by w przypadku awarii któregoś mieć możliwość dalszego lotu no i takowe posiadam ;) , całkowicie oddzielne zasilanie coptera i skrzydła, . I to w zasadzie wszystko.
Edyta
Te zdjęcia już chyba pokazywałem , a film się wczytuje
Załącznik:
20140531_162313-640x480.jpg [ 25.75 KiB | Przeglądane 853 razy ]

Załącznik:

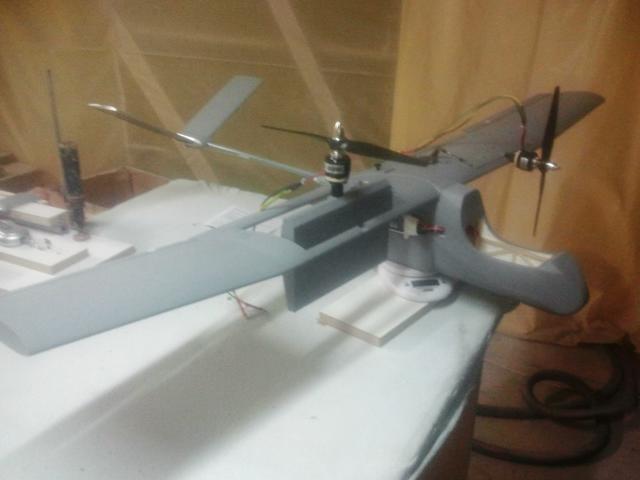

20140530_170237-640x480.jpg [ 25.46 KiB | Przeglądane 853 razy ]

Gdybym wtedy miał tą wiedzę co dzisiaj pewnie by to poleciało , przynajmniej jako copter :D

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Latające skrzydło jaki profil?
PostNapisane: środa, 22 listopada 2017, 22:25
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 801
Wiek: 43
Lokalizacja: Opole
Cały czas przeglądam różne strony związane z Vtol, tak z naszego podwórka modelarskiego, jak i tych profesjonalnych konstrukcji. Przeważająca część tych samolotów jednak jest wykonana w normalnym układzie płatowca czyli stery na ogonie i zastanawiam się co powoduje małą popularność latających skrzydeł, powód jakiś musi być, patrząc na nasze podwórko skrzydeł jest może trochę więcej, ale w większości przypadków jest to zrobione na zasadzie dołożenia coptera, psując tym parametry lotne samolotu, niewiele jest konstrukcji modelarskich zaprojektowanych od A do Z pod kątem Vtol, a już z pewnością nie są to konstrukcje długo latające.
Może uda mi się jutro przeprowadzić próbę z ślimakiem :D
Załącznik:
IMG-20171122-WA0001.jpg [ 94.38 KiB | Przeglądane 831 razy ]

I coś dla Adama (powinien wiedzieć o co chodzi, sorry że dopiero teraz i w tym wątku :D )
Załącznik:
IMG-20171122-WA0002.jpg [ 123.25 KiB | Przeglądane 831 razy ]

Załącznik:
IMG-20171122-WA0003.jpg [ 200.94 KiB | Przeglądane 831 razy ]

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Latające skrzydło jaki profil?
PostNapisane: środa, 22 listopada 2017, 22:30
Offline
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 5491
Wiek: 46
Lokalizacja: Józefów (ten koło Błonia)
Skądś znam tą drukarkę :lol:

_________________
Edge...
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Latające skrzydło jaki profil?
PostNapisane: środa, 22 listopada 2017, 23:37
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 801
Wiek: 43
Lokalizacja: Opole
A nie gadaj poważnie? ;) :D Działa i ma się dobrze, a nawet bardzo dobrze :D

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Latające skrzydło jaki profil?
PostNapisane: czwartek, 23 listopada 2017, 00:14
Online
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 23 marca 2014, 19:43
Posty: 1424
Wiek: 40
Lokalizacja: Sompolno
piotrek75 napisał(a):
A nie gadaj poważnie? ;) :D Działa i ma się dobrze, a nawet bardzo dobrze :D
Też już gdzieś taką widziałem

Wysłane z mojego HUAWEI VNS-L21 przy użyciu Tapatalka

_________________
Addriano1


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Latające skrzydło jaki profil?
PostNapisane: czwartek, 23 listopada 2017, 00:17
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 801
Wiek: 43
Lokalizacja: Opole
:D :D

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Latające skrzydło jaki profil?
PostNapisane: czwartek, 23 listopada 2017, 09:17
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 801
Wiek: 43
Lokalizacja: Opole
Czytam i czytam na temat profili do latających skrzydeł i widzę że jest mnóstwo zależności w kwestii doboru profilu. Temat profili samostatecznych jest tak złożony, że potrzeba naprawdę dysponować konkretnymi danymi modelu bądź metodą prób i błędów taki profil dobrać. Marek pisał , że w zasadzie uzasadnione jest stosowanie tych profili w prostych skrzydłach (bez skosu), natomiast jeśli nada się skos takiemu skrzydłu to można zastosować dowolny profil, jednak oglądając różne zdjęcia skrzydeł ten dowolny profil mimo wszystko jest stabilizowany lekkim zaciągnięciem lotek w górę. Z drugiej jednak strony patrząc profile samostateczne charakteryzują się dość dużą uniwersalnością i dużym zakresem prędkości i faktycznie patrząc na Zagi model chyba ma taki właśnie uniwersalny profil (chyba że się mi wydaje) , po za tym nie mały wpływ na udźwig tak jak już pisał Krzysiek ma powierzchnia skrzydła.
I ostatecznie skrzydło chyba zostanie zaadaptowane z Zagiego tylko o odpowiednio dobranej wielkości.
Na tą chwilę takie wnioski mi się nasuwają, po zagłębieniu się w lekturę na temat latających skrzydeł
Edyta
Właśnie ogarnąłem mniej więcej jak się projektuje skrzydła w DSM1 więc prace kreślarsko-projektowe ruszają dalej
Załącznik:
9.png [ 21.66 KiB | Przeglądane 752 razy ]

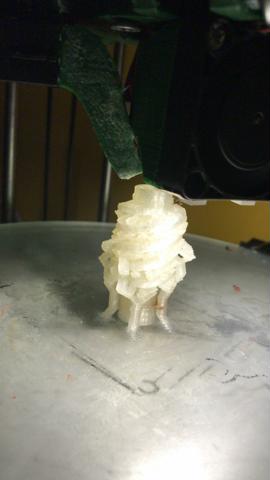

Z serii figury abstrakcyjne 3D :D ślimak :D
Załącznik:
IMG-20171123-WA0001-640x480.jpg [ 12.74 KiB | Przeglądane 742 razy ]

I moje dzisiejsze wypociny w zakresie płatowca
Załącznik:
10.png [ 160.08 KiB | Przeglądane 742 razy ]

Załącznik:
11.png [ 136.71 KiB | Przeglądane 742 razy ]

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Latające skrzydło VTOL
PostNapisane: piątek, 24 listopada 2017, 22:40
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 801
Wiek: 43
Lokalizacja: Opole

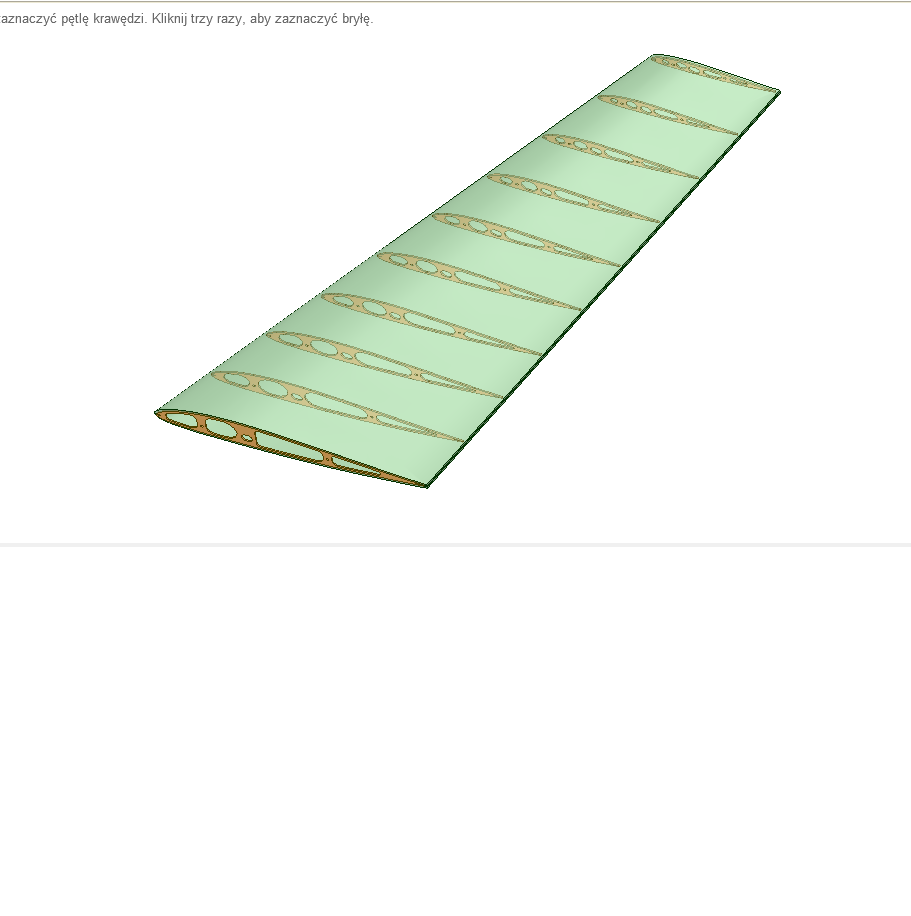

Kurcze rysuję i rysuję i końca nie widać.
Dzisiaj skończyłbym rysowanie skrzydła, ale oczywiście usunąłem przez przypadek linie pomocnicze i dopa . Potrzebne są jak cholera , chociaż by do pociągnięcia dźwigarów i trzeba je na nowo rysować :( Ale i tak jestem zadowolony z programu i samego rysunku, skrzydło (połówka) wymaga jeszcze dorysowania zawiasków i łoży serw.
Załącznik:
12.png [ 51.15 KiB | Przeglądane 726 razy ]

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Latające skrzydło VTOL
PostNapisane: piątek, 24 listopada 2017, 23:20
Offline
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 5491
Wiek: 46
Lokalizacja: Józefów (ten koło Błonia)
Postaw płaszczyznę pionowo tak jakby miały iść dźwigary i ustaw się jako szkicownik na niej.

_________________
Edge...
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Latające skrzydło VTOL
PostNapisane: piątek, 24 listopada 2017, 23:23
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 19 marca 2012, 11:26
Posty: 1373
Wiek: 53
Lokalizacja: Peterborough, UK
To chyba nie slimak raczej jakaś "poczwarka" albo ...... bardzo egzotyczny ślimak :)

_________________
Pozdrawiam
RobUk
HyperBipe 900, AMBeR III "Experience", Spitfire MKIIb, Cessna 182, Sbach342, Delta RAY, White Sheep 480 Quad, Tarot TL250A, RoboCat 270
"Nie ważne jak zaczynasz, ważne jak ... skończysz ..." 3W Kasta


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Latające skrzydło VTOL
PostNapisane: niedziela, 26 listopada 2017, 11:07
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 801
Wiek: 43
Lokalizacja: Opole

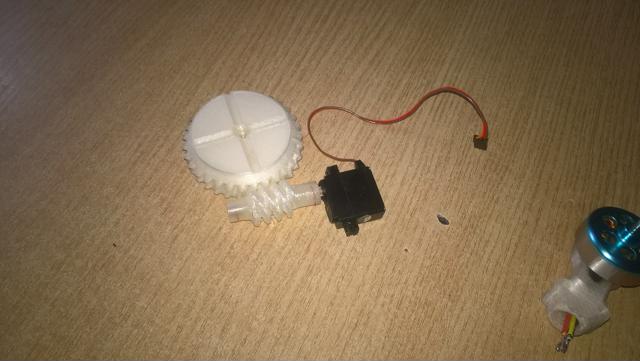

Dzisiaj troszkę podłubałem przy wydrukach. Niestety jedna zębatka się krzywo wydrukowała i jedzie jeszcze raz, zastanawiam się czy ślimaka też nie wydrukować ponownie, ale w dwóch częściach, bo niestety po usunięciu podpór (figur abstrakcyjnych ;) )
jest bardzo chropowaty, jeszcze spróbuję go potraktować papierkiem ściernym i zobaczę, natomiast z łopatki silnika jestem bardzo zadowolony bo zapasowała od strzała. Jeśli chodzi o sam wydruk to zębatki 20% wypełnienia plaster miodu , łopatka tak samo, ślimak 40% wypełnienia druk normalny.
Załącznik:
WP_20171126_10_42_23_Pro-640x480.jpg [ 79.97 KiB | Przeglądane 680 razy ]

Załącznik:
WP_20171126_10_42_45_Pro-640x480.jpg [ 73.16 KiB | Przeglądane 680 razy ]

Załącznik:
WP_20171126_10_43_27_Pro-640x480.jpg [ 83.1 KiB | Przeglądane 680 razy ]

Załącznik:
WP_20171126_10_43_02_Pro-640x480.jpg [ 79.97 KiB | Przeglądane 680 razy ]


I jeszcze ciekawostka

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Latające skrzydło VTOL
PostNapisane: piątek, 1 grudnia 2017, 17:57
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 801
Wiek: 43
Lokalizacja: Opole
Znalazłem na YT model koncepcyjnie podobny do tego co bym chciał. Bardzo podoba mi się przejście przez tryby lotu, tak nie zabawko

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Ostatnio edytowano piątek, 1 grudnia 2017, 19:43 przez piotrek75, łącznie edytowano 2 razy

Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Latające skrzydło VTOL
PostNapisane: piątek, 1 grudnia 2017, 18:22
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 3 czerwca 2010, 20:17
Posty: 4018
Wiek: 56
Lokalizacja: Wrocław
Musiał byś pogadać z synem jednego z naszych modelarzy. Chłopaki z Polibudy Wr. zrobili w zeszłym sezonie czyli 2016 dokładnie coś takiego jak pokazałeś na ostatnim filmie. Do tego zajęli bodaj 3 miejsce w najbardziej prestiżowych zawodach na Świecie w Australii. Latali nim sporo na moim lotnisku również w tym roku. Tyle że oni mieli go całkowicie autonomicznego, sam startował sam lądował.

A co do zawodów to konkurencja była taka, że "coś" startowało z pkt. "A" i leciało do punktu "B" pobierało (ktoś wkładał w schowek w modelu) próbkę krwi i następnie model leciał do punktu "C" Cały lot autonomiczny z zadanymi tylko współrzędnymi.

_________________
Pozdrawiam
Konrad P.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Latające skrzydło VTOL
PostNapisane: piątek, 1 grudnia 2017, 19:47
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 801
Wiek: 43
Lokalizacja: Opole
Nie źle, z Politechniką nie ma co się równać, ale fajnie że jest zainteresowanie i pomoc ze strony uczelni w takich projektach.
Życzę chłopakom powodzenia i wierzę , że dobiją do 1

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail
