 Tytuł: Jeta sobie buduję.
PostNapisane: środa, 4 czerwca 2014, 19:33
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 2194
Wiek: 55
Lokalizacja: Szczytniki
Cześć, tak ze dwa dni temu to z domu nawet psa nie dało się wygonić, więc i mnie nie chciało się latać modelami, bo jak latać gdy wieje i pada :(
Wygląda że trzeba nowy temat na forum założyć, na razie skromnie, kilka zdjęć, które mam nadzieję uzupełniać w trakcie budowy.
Od skrzydła zacząłem, do tego ze styropianu. Model ma być niskobudżetowy, więc cudów nie będzie.
Załącznik:
1.jpg [ 93.68 KiB | Przeglądane 11513 razy ]
Załącznik:
2.jpg [ 89.46 KiB | Przeglądane 11513 razy ]

Tu się kleją listewki balsowe, do których zamocowane będą lotki.
Załącznik:
3.jpg [ 95.35 KiB | Przeglądane 11513 razy ]

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jeta sobie buduję.
PostNapisane: środa, 4 czerwca 2014, 19:55
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 31 maja 2010, 18:35
Posty: 997
Wiek: 74
Lokalizacja: Johannesburg RPA
No no ,szykuje sie nowe cudenko!
Pytanko, jak chcesz zabespieczyc krawedz natarcia ?
Pozdrawiam Wladek.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jeta sobie buduję.
PostNapisane: środa, 4 czerwca 2014, 19:58
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
Pewnie "taśmom pakowom" skoro model niskobudżetowy, tym bardziej, że natarcie wycięte. No i w myśl zasady : "bez taśmy nie poleci".

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jeta sobie buduję.
PostNapisane: środa, 4 czerwca 2014, 20:18
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Jednemu mojemu nawet ta zbrojona taśma nie pomogła, ale jeszcze poleci.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jeta sobie buduję.
PostNapisane: środa, 4 czerwca 2014, 20:25
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 31 maja 2010, 18:35
Posty: 997
Wiek: 74
Lokalizacja: Johannesburg RPA
Moj sprawdzony patent,nadcinam krawedz natarcia skalpelem na glebokosc + - 10mm, wklejam pasek
sklejki 0,6-0,8 na 8 mm i to wszystko, byle trawka nie uszkodzi skrzydla.
Pozdrawiam Wladek.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jeta sobie buduję.
PostNapisane: środa, 4 czerwca 2014, 20:26
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 2194
Wiek: 55
Lokalizacja: Szczytniki
Stefan, z klawisza żeś wyjął :mrgreen:
Na natarcie dam taśmę, taka jak do gips kartonu. Kraks nie przewiduję, więc co innego to zbędny balast. Co do wykończenia to jak zwykle papier i malowanie. Taśma pakowa się nie sprawdza, brzydko wygląda i odłazi :nieufny:

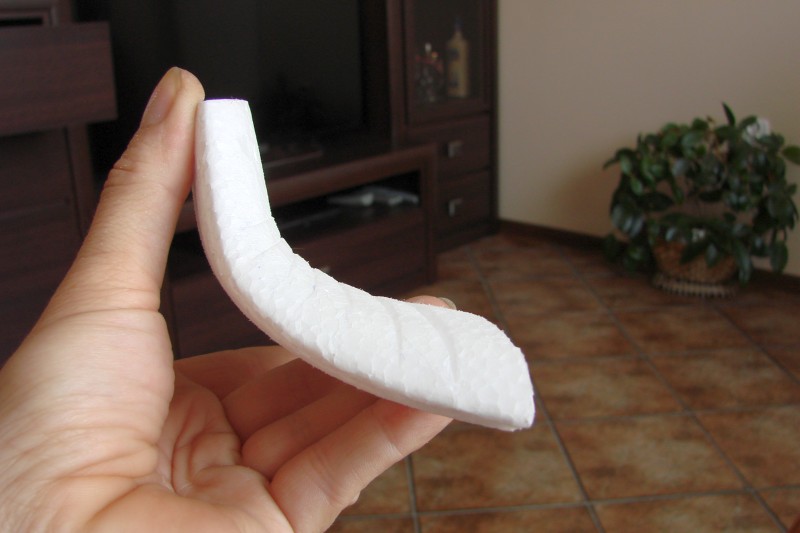

Jeszcze dziś coś tam wystrugałem, to co na fotkach, skrzydło będzie na końcu trochę wygłe.
Załącznik:
4.jpg [ 99.12 KiB | Przeglądane 11478 razy ]
Załącznik:
5.jpg [ 84.58 KiB | Przeglądane 11478 razy ]
Załącznik:
6.jpg [ 94.8 KiB | Przeglądane 11478 razy ]
Załącznik:
7.jpg [ 70.48 KiB | Przeglądane 11478 razy ]

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jeta sobie buduję.
PostNapisane: środa, 4 czerwca 2014, 20:32
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Tryśnij przyspieszaczem bo ci ręka zdrętwieje :D

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jeta sobie buduję.
PostNapisane: czwartek, 5 czerwca 2014, 17:57
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 31 maja 2010, 18:35
Posty: 997
Wiek: 74
Lokalizacja: Johannesburg RPA
Czesc Jurek.
Sprytnie zrobiles te koncowki skrzydla,to mnie sie podoba !
Bardzo prosze napisz co uzywasz do laminowania papieru, ja osobiscie uzywam aliphatic zmieszany z wikolem.
Pozdrawiam Wladek.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jeta sobie buduję.
PostNapisane: czwartek, 5 czerwca 2014, 18:28
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Taki udostępniony poradnik sobie kiedyś skopiowałem:

"LAMINOWANIE.

Ponieważ poczuwam się do bycia autorem tej technologii laminowania, więc ją trochę wam przybliżę. Stosuję ją z powodzeniem od kilku lat, na wszelkiego rodzaju modelach ze styropianu (np. Tiger Moth GWS-a), oraz modelach Multiplexa z EPP (Easy Star, Easy Glider, Cularis, TwinJet)
Wykonane tą techniką laminowanie jest bardzo wytrzymałe, nie pęka przy silnych uderzeniach i mało wymagające podczas wykonania.

MATERIAŁY:
Zaopatrujemy się w dowolne płótno z tworzywa sztucznego (np. stylon)- po podgrzaniu musi się topić, a nie zwęglać.
Można nabyć je w sklepie lub poszukać w domowych szpargałach.
Super są np. flagi które rozdawał znany browar z okazji Mundialu.
Ponadto kupujemy klej polimerowy marki "Dragon" - dostępny w tubkach lub większych plastikowych butelkach np. w OBI.
Ponadto przydatny jest spirytus - do rozcieńczania kleju i poprawek podczas laminowania

WYKONANIE:
Klej trochę rozcieńczam spirytusem (około 1/4 objętości dodatek spirytusu) - lepiej się rozprowadza.
Smaruję EPP/styropian cienką warstwą kleju i równomiernie go rozprowadzam. W razie potrzeby polewam spirytusem, jeśli klej zasycha lub jest za gęsty. Potem smaruję klejem płótno po jednej stronie lub jak jest cienkie to bez smarowania przyklejam do posmarowanego EPP/styro. Naciągam i wyrównuję, żeby usunąc spod spodu powietrze lub nierówności kleju.
Potem na zewnątrz znów polewam płótno spirytusem i smaruję klejem, rozprowadzając równą, ale bardzo cienką warstwą. nadmiar kleju nie jest wskazany! Lepiej położyć dwie warstwy w dłuższym odstępie czasu, niż jednorazowo grubą warstwę.
Klej robi się w miarę suchy po jakichś 20-30 minutach, w tym czasie pilnujemy, żeby płótno nie odeszło od EPP (szczególnie na krzywiznach).
Dociskamy ewentualne bąble lub nierówności.
Po około dobie zalaminowanie jest suche i mocno się trzyma, ale jest wciąż elastyczne (w zasadzie nadaje się już do latania). Zupełną twardość osiąga dopiero po około tygodniu (wtedy jest pancerne)

Jeśli potrzebujemy nałożyć warstwy zachodzące na siebie, to drugą warstwę nakładamy conajmniej po godzinie od pierwszej, a jeśli ma być po prostu kilka warstw na sobie, to kolejną najlepiej nakładac dopiero po dobie - po prostu gruba warstwa kleju długo schnie, więc lepiej "suszyć" całkowicie cienkie warstwy.

Jeśli podczas laminowania mamy jakieś "gluty" lub nierównomierności to polewamy je spirytusem i rozsmarowujemy równomiernie po całej powierzchni.

Takie laminowanie nie pęka od uderzenia, a po mocnym krecie najwyżej się zgina - po wrzuceniu do gorącej wody mięknie i prostuje się razem z EPP i nie wymaga specjalnego naprawiania.

Kadłuby z EPP wzmacniam dodatkowo prętami w włókna szklanego (węgiel nie bardzo lubi się z antenami odbiorników), o średnicy 1...1,5mm (w zależności od wielkości modelu)
Ostrym nożykiem robię nacięcia w EPP na głębokość ok 2mm. Potem cienkim śrubokrętem typu "krzyżak" rozszerzam te nacięcia i wkraplam do środka średni klej CA i wciskam tam pręty szklane przy pomocy dużego, płaskiego śrubokręta. Potem tym samym śrubokrętem "zamykam" EPP nad prętami (na tyle, na ile się da) a potem przyciskam miejsce klejenia kawałkiem grubej folii, na którą wcześniej chucham (osiada na niej para wodna). Folia wyrównuje miejsce klejenia a klej który wylał się z rowka na zewnątrz tworzy równą gładką powierzchnię.
Przy klejeniu wzdłuż całego kadłuba i na dużych krzywiznach zaczynamy od największej krzywizny (zwykle od dziobu) klejąc solidnie najpierw sam początek, a potem odcinkami po 10-15cm i wykorzystując resztę pręta jako dźwignię przy układaniu pręta w rowku. W miejscu gdzie zaczynamy możemy nie nacinac EPP do końca, ale koniec pręta wbić w EPP - w ten sposób końcówka pręta nie wyskoczy z rowka.
Jeśli po klejeniu CA mamy jednak grudki lub nierówności, można je wyrównać drobnym pilnikiem do metalu. jeśli będziemy tak wzmocniony kadłub laminować, można gładką powierzchnie kleju przetrzeć papierem ściernym.

Ogon wzmacniam zwykle 4-ma prętami, jak najbardziej oddalonymi od siebie (wtedy mamy większą sztywność, a pręty mogą być cieńsze). Pręty najlepiej dawać długie wzdłuż całego kadłuba: od dziobu aż po ogon.

Tak wzmocnione modele (pręty + laminowanie przodu) są niemalże niezniszczalne i wytrzymują najgorsze katastrofy, a wagi przybywa naprawdę niewiele. Dodatkową zaletą jest sztywniejsza konstrukcja, wytrzymująca silniejszy wiatr czy większe prędkości. EPP z czasem staje się coraz bardziej miękki i takie wzmocnienie jest przydatne.

GENERALNE ZASADY RAZ JESZCZE:
Jest to technika dla osób cierpliwych
-używamy płótna z tworzywa sztucznego, bawełniane będzie się łamać i będzie słabsze
-nakładamy klej cienką warstwą
-dobrze suszymy każdą warstwę oddzielnie
-dobrze jest przed laminowaniem wzmocnić EPP prętami z włókna szklanego
-naprawiamy laminowanie przez włożenie do gorącej wody

Do laminowania EPP nie używamy żywic - słabo trzymają się EPP, a ponadto są kruche i laminowanie pęka po silniejszym krecie. Laminowanie "Dragonem" gnie się ale nie pęka!

_________________
Zbigniew Bigaj"

i szykuję się do wypróbowania tej metody.
Wygląda bardzo obiecująco.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jeta sobie buduję.
PostNapisane: piątek, 6 czerwca 2014, 18:19
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 2194
Wiek: 55
Lokalizacja: Szczytniki
Stefan, fajny sposób na pseudo-laminowanie modeli, trochę upierdliwy, ale wszystko jest do zrobienia.
Wracając do jeta, to coś tam podłubałem. Końcówkę skrzydła "wygłem" zaszło trochę, bo klej ze dwie godziny wiązał. Tu uwaga, te końcówki wygłe, to nie mój patent, gdzieś w internecie zdjęcie widziałem.
Załącznik:
8.jpg [ 106.04 KiB | Przeglądane 11279 razy ]

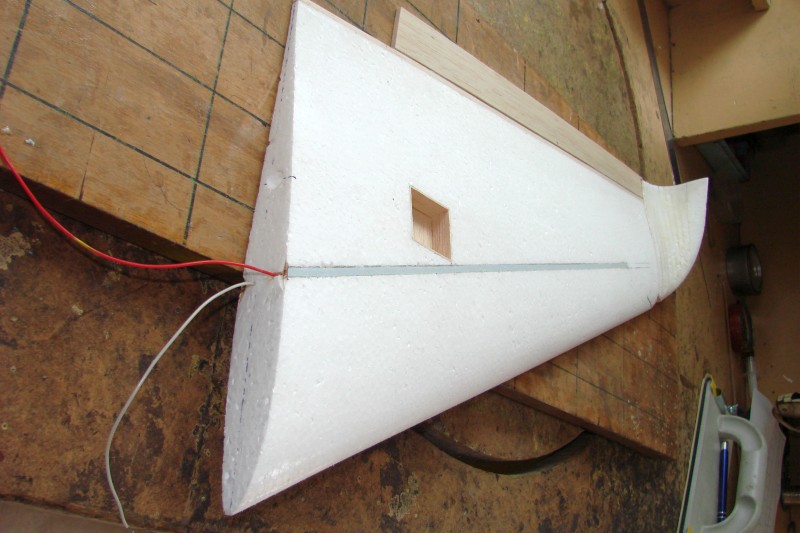

Dorobiłem też komory serw, wkleiłem dźwigary, wykonałem lotki i oświetlenie.
Załącznik:
9.jpg [ 71.37 KiB | Przeglądane 11279 razy ]
Załącznik:
10.jpg [ 104.13 KiB | Przeglądane 11279 razy ]
Załącznik:
11.jpg [ 105.68 KiB | Przeglądane 11279 razy ]
Załącznik:
12.jpg [ 100.74 KiB | Przeglądane 11279 razy ]
Załącznik:
13.jpg [ 110.53 KiB | Przeglądane 11279 razy ]
Załącznik:
14.jpg [ 100.14 KiB | Przeglądane 11279 razy ]

Tyle na razie, cd. nastąpi :mrgreen:

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jeta sobie buduję.
PostNapisane: piątek, 6 czerwca 2014, 18:54
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 5 października 2011, 11:39
Posty: 1340
Wiek: 54
Lokalizacja: Ełk
Mógłbyś rzucić jakiś rysunek tego co tworzysz? Chyba, że robisz model bez planów 8-) . Czym będziesz to napędzał?

_________________
Pozdrawiam Krzysiek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jeta sobie buduję.
PostNapisane: piątek, 6 czerwca 2014, 19:51
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 2194
Wiek: 55
Lokalizacja: Szczytniki
W sumie każdy Jet jest podobny, wzoruję się na kilku konstrukcjach, plany mam tylko do Super-Bandit, bo innych jakoś nie znalazłem.
Poglądowy obrazek jak ten model może wyglądać.
Załącznik:
Jet.jpg [ 17.98 KiB | Przeglądane 11253 razy ]

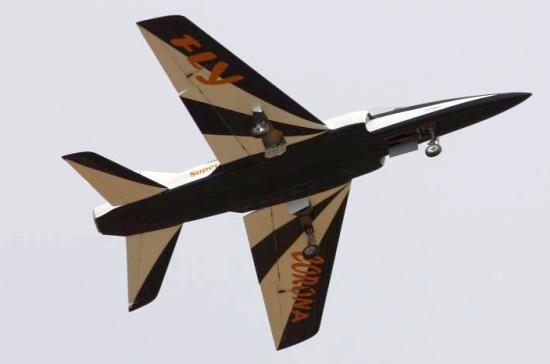

Ale inne Jety też są fajne. No i nie ma szans abym coś takiego kupił ;)
Załącznik:
1.jpg [ 74.53 KiB | Przeglądane 11253 razy ]
Załącznik:
2.jpg [ 96.61 KiB | Przeglądane 11253 razy ]
Załącznik:
3.jpg [ 22.52 KiB | Przeglądane 11253 razy ]

Napęd oczywiście pusher, bo do edfa nie mam przekonania. W sumie lotnisko moje to pastwisko, bez szans na start modelem z podwoziem. Jak mi ten Jet lekko wyjdzie i czego krzywo nie poskładam to powinien śmigać jak trzeba.

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jeta sobie buduję.
PostNapisane: piątek, 6 czerwca 2014, 21:39
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 31 marca 2010, 08:00
Posty: 3701
Wiek: 70
Lokalizacja: Pabianice
Dość gruby profil.

_________________
Pozdrawiam
karol


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jeta sobie buduję.
PostNapisane: sobota, 7 czerwca 2014, 18:51
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 2194
Wiek: 55
Lokalizacja: Szczytniki
Profil jest taki jak w modelu Hot-Stuff, trochę zmodyfikowany. Teraz jest jakieś 9% w środku (330mm x 30mm) i około 14% na końcówce skrzydła (145 x 20) Całe skrzydło powichrowane geometrycznie i aerodynamicznie, co z tego wyjdzie okaże się za jakiś czas.
Dalsze fotki, w sumie nic ciekawego, ale w czasie jak sklejały się "połówki" skrzydła ( nie mylić z innymi połówkami) usterzenie wykonałem.
Załącznik:
15.jpg [ 110.1 KiB | Przeglądane 11135 razy ]
Załącznik:
16.jpg [ 112.56 KiB | Przeglądane 11135 razy ]
Załącznik:
17.jpg [ 104.41 KiB | Przeglądane 11135 razy ]
Załącznik:
18.jpg [ 134.15 KiB | Przeglądane 11135 razy ]
Załącznik:
19.jpg [ 110.54 KiB | Przeglądane 11135 razy ]
Ster wysokości jest też zamknięty, ale zdjęcia nie zdążyłem zrobić.

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jeta sobie buduję.
PostNapisane: sobota, 7 czerwca 2014, 19:35
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 31 maja 2010, 18:35
Posty: 997
Wiek: 74
Lokalizacja: Johannesburg RPA
Czesc, z tego co widze na fotkach to zrobiles statecznik poziomy plasko wypukly, to znaczy nosny.
nie jest to najlepsze rozwiazanie wtej konfiguracji. Takie jest moje zdanie, obym sie mylil.
Reszta jest naprawde perfekt.
Pozdrawiam Wladek.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jeta sobie buduję.
PostNapisane: sobota, 7 czerwca 2014, 20:04
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 2194
Wiek: 55
Lokalizacja: Szczytniki
Oczywiście profil na stateczniku poziomym jest symetryczny, może na tych zdjęciach tego nie widać, ale podobnie zrobiony jest statecznik pionowy. Tu da się pokazać symetrię profilu.
Załącznik:
20.jpg [ 63.77 KiB | Przeglądane 11104 razy ]
Dzięki za spostrzegawczość, można wyłapać wiele błędów dzięki temu.

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jeta sobie buduję.
PostNapisane: sobota, 7 czerwca 2014, 20:11
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 31 maja 2010, 18:35
Posty: 997
Wiek: 74
Lokalizacja: Johannesburg RPA
Teraz ide spokojnie spac. :lol:
Pozdrawiam Wladek.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jeta sobie buduję.
PostNapisane: niedziela, 8 czerwca 2014, 18:40
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 2194
Wiek: 55
Lokalizacja: Szczytniki
Cześć, chciałem tym razem wywołać tzw. burzę mózgów. Mam zamiar dorobić z tyłu modelu, coś "à la" symulację wydechu silnika odrzutowego. U mnie będzie to tak wyglądać.
Załącznik:
Jet napęd.jpg
Jet napęd.jpg [ 17.27 KiB | Przeglądane 11028 razy ]
Mam zamiar powstawiać diody led i jakoś tym sterować w zależności od przepustnicy. Poglądowy obrazek jak mam zamiar umieścić diody.
Załącznik:
diody.jpg [ 105.5 KiB | Przeglądane 11028 razy ]
Tylko nie chciałbym aby to świeciło się ciągle, tylko barwę zmieniało w zależności od siły ciągu. Oczywiście trzeba wstawić inne diody, ale jakie i jak tym sterować?
Załącznik:
diody1.jpg [ 88.12 KiB | Przeglądane 11028 razy ]
Mam możliwość programowania Atmegi, oraz PIC16F84 inne opcje są mi nieznane na ten czas. Stosownych programów do tych układów też nie umie napisać. Było coś podobnego na PFMRC, ale nie mogę znaleźć strony.

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jeta sobie buduję.
PostNapisane: niedziela, 8 czerwca 2014, 19:33
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 31 maja 2010, 18:35
Posty: 997
Wiek: 74
Lokalizacja: Johannesburg RPA
Czesc Jurek.
Pomysl FANTASTYSZY!
Czegos takiego nigdzie nie widzialem, jestem pewien Ty jestes pierwszy z tym pomyslem.
Dopalacz Made in Polen, :roll: trzymam kciuki ,Wladek.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Jeta sobie buduję.
PostNapisane: niedziela, 8 czerwca 2014, 20:04
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 4 maja 2014, 17:50
Posty: 127
Wiek: 33
Lokalizacja: Pszczyna
Witam.
Mogę skrobnąć jakiś program na atmege w razie potrzeby, bo pomysł i efekt jest super :)

_________________
Pozdrawiam, Tomek.


Góra
 Zobacz profil Wyślij e-mail

Wyświetl posty nie starsze niż:  Sortuj wg
Utwórz nowy wątek Odpowiedz w wątku  [ Posty: 95 ]  Przejdź na stronę 1, 2, 3, 4, 5  Następna strona

Strefa czasowa: UTC + 1


Kto przegląda forum

Użytkownicy przeglądający ten dział: Brak zidentyfikowanych użytkowników i 2 gości


Nie możesz rozpoczynać nowych wątków
Nie możesz odpowiadać w wątkach
Nie możesz edytować swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Skocz do:

77,145,867 Wyświetlone Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Przyjazne użytkownikom polskie wsparcie phpBB3 - phpBB3.PL
