 Tytuł: Edgley EA-7 Optica
PostNapisane: środa, 26 czerwca 2013, 12:54
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 21 lutego 2013, 12:14
Posty: 480
Wiek: 72
Lokalizacja: Olsztyn
Przepraszam że się wtrące . :lol: Ale ten samolocik jest niesamowity . (:)

Załącznik:
optica.jpg [ 41.69 KiB | Przeglądane 8050 razy ]


Czy ktoś wie o nim coś więcej . Pełna nazwa :oops: , kraj pochodzenia , wymiary , producent . :roll:

Joker

_________________
Dobre towarzystwo i kropla rumu , lub na odwrót .


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Niestety nie za darmo, ale...
PostNapisane: środa, 26 czerwca 2013, 13:05
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 2121
Wiek: 53
Lokalizacja: Pleszew
Wpisz w google "Edgley EA-7 Optica" ;) - wyskoczy Ci 5 kilo odnośników :D
A TU masz linka do Wikipedii..

PS
Przez ciekawość wpisałem w google odczytaną ze zdjęcia "rejestrację" latadełka z fotki - G-BGMW, i oto co mi wyskoczyło jako pierwszy z brzegu LINK (:) !!

_________________
Jak mówię że coś zrobię to zrobię, nie trzeba mi co pół roku przypominać..
- Sławek -


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Niestety nie za darmo, ale...
PostNapisane: środa, 26 czerwca 2013, 21:07
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
No JOKER spore pole do popisu, drucik naostrz i do roboty.

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Niestety nie za darmo, ale...
PostNapisane: środa, 26 czerwca 2013, 21:57
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 2121
Wiek: 53
Lokalizacja: Pleszew
Cheche - model to jedno, ale odwzorować taką kabinę w plexi??!! (:)

_________________
Jak mówię że coś zrobię to zrobię, nie trzeba mi co pół roku przypominać..
- Sławek -


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Niestety nie za darmo, ale...
PostNapisane: czwartek, 27 czerwca 2013, 05:38
Rumcajs, w dobie drukarek 3D, to pikuś.... sorki Pan Pikuś :lol:


Góra


 Tytuł: Re: Niestety nie za darmo, ale...
PostNapisane: czwartek, 27 czerwca 2013, 07:22
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 7 maja 2010, 18:38
Posty: 1014
Wiek: 51
Lokalizacja: Tarnowskie Góry
A w zasadzie to czym istotnym różni się ta kabina od innych giętych na gorąco z PET czy innego plexi?
Przecież te przeszklone części chyba można spokojnie na kopycie uformować...

_________________
Pozdrawiam
Michał


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Niestety nie za darmo, ale...
PostNapisane: czwartek, 27 czerwca 2013, 08:03
Michał, mi akurat chodziło o "ramkę", a nie przeszklenie. "szybkę", to można i z grubszej folii wkleić, jak ramka będzie sztywna :D
Na upartego, to można zrobić kopyto szyby wraz z ramką i "wydmuchać" z przeźroczystego hips-u (poliwęglan wysokoudarowy) :mrgreen:


Góra


 Tytuł: Re: Niestety nie za darmo, ale...
PostNapisane: czwartek, 27 czerwca 2013, 08:27
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 7 maja 2010, 18:38
Posty: 1014
Wiek: 51
Lokalizacja: Tarnowskie Góry
Ramkę można wylaminować, znając sztuczki Motylastego to może nawet z papieru na CA :)

_________________
Pozdrawiam
Michał


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Niestety nie za darmo, ale...
PostNapisane: czwartek, 27 czerwca 2013, 09:57
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 21 lutego 2013, 12:14
Posty: 480
Wiek: 72
Lokalizacja: Olsztyn
Przejrzałem internet , jest dużo .

Załącznik:
optica-1;10.jpg [ 24.85 KiB | Przeglądane 7954 razy ]


Rysunek poglądowy samolotu .
Jak ktoś ma program graficzny GIMP2 ( jest bezpłatny ) to rysunek otworzy się przeskalowany 1 : 10 .
Kabina nie jest problemem .

Pozdrowienia Joker

_________________
Dobre towarzystwo i kropla rumu , lub na odwrót .


Ostatnio edytowano czwartek, 27 czerwca 2013, 10:03 przez JOKER 2, łącznie edytowano 2 razy

Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Niestety nie za darmo, ale...
PostNapisane: czwartek, 27 czerwca 2013, 09:59
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 2121
Wiek: 53
Lokalizacja: Pleszew
Dlatego nie dawałem konkretnego odnośnika bo nie wiedziałem co sobie wybierzesz:)

_________________
Jak mówię że coś zrobię to zrobię, nie trzeba mi co pół roku przypominać..
- Sławek -


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Niestety nie za darmo, ale...
PostNapisane: czwartek, 27 czerwca 2013, 16:11
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 5 czerwca 2013, 17:02
Posty: 1518
Wiek: 67
Lokalizacja: Bestwinka
To do roboty Joker :D . Pięknie wychodzą Ci te wycinanki ze styro, to i z tego coś ładnego wyjdzie :)

_________________
Pozdrawiam
Marek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Niestety nie za darmo, ale...
PostNapisane: sobota, 29 czerwca 2013, 21:45
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 21 lutego 2013, 12:14
Posty: 480
Wiek: 72
Lokalizacja: Olsztyn
Witam
Niejako zostałem wywołany do tablicy przez szacowne grono kolegów . Tym bardziej że podano mi dane i producenta maszyny . W Internecie znalazłem trochę materiału . Model mógłby być przedni .
Co do dokumentacji to zgadzam się że drogo , ale ......
Można tak :

Załącznik:
8.jpg [ 72.1 KiB | Przeglądane 7884 razy ]


Zrobiłem z tego to

Załącznik:
4.jpg [ 18.17 KiB | Przeglądane 7884 razy ]


Załącznik:
5.jpg [ 17.13 KiB | Przeglądane 7884 razy ]


Załącznik:
6.jpg [ 15.46 KiB | Przeglądane 7884 razy ]


Nie odtwarzałem wszystkiego tylko co może być mi ewentualnie potrzebne do budowy modelu . Nie lubię pracować na bit mapach wole AUTO-CAD a bitmapy używam tylko jako podkład do rysunków Cad a do tego mi w zupełności to wystarczy . Znalazłem jeszcze parę rysunków np. ;

Załącznik:
7.jpg [ 118.75 KiB | Przeglądane 7884 razy ]


Myślę że chcąc zrobić model należało by przyjąć skale 1 : 6 , rysunki są właśnie przeskalowane do tej wielkości .
Model miałby wtedy wymiary :
Długość – 1358 mm .
Rozpiętość – 1998 mm .
Szerokość skrzydła – 268 mm
Powierzchnia skrzydła 45.83 dcm . 2
Ładne wymiary nie .
Napęd dwa silniki ustawione w tandem ( śmigła przeciw bieżne ) .
Średnica wewnętrzna obudowy turbiny 240 mm .

Profil skrzydła NASA GA(W)-1 grubość skrzydła 50 mm .Nie wiem co to za profil ja go nie mam :
http://www.ae.illinois.edu/m-selig/
może koledzy coś doradzą . Była by to ładna zabawka i platforma FPV . Kabina to żaden problem można zrobić laminat i frezować na frezarce CNC . Natomiast do platformy FPV można z styroduru i pleksi wydumać uproszczoną .
Pozostaje pytanie co o tym myślą inni .Ale tak dla zaostrzenia apetytu ;

Załącznik:
3.jpg [ 124.26 KiB | Przeglądane 7883 razy ]


Załącznik:
2.jpg [ 159.52 KiB | Przeglądane 7883 razy ]


Załącznik:

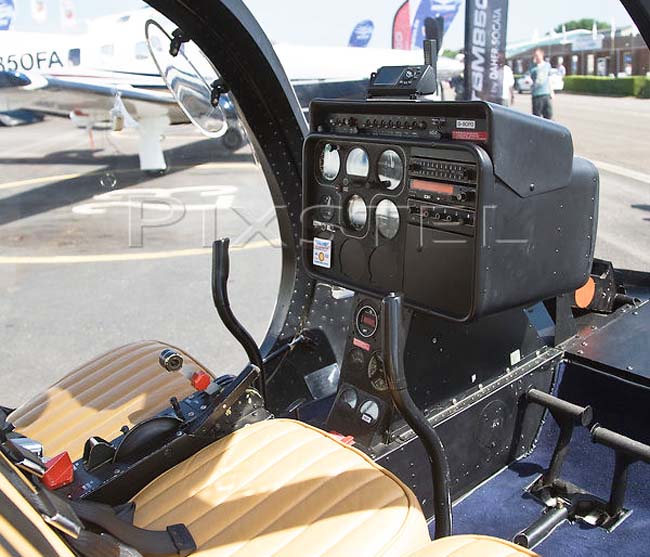

1.jpg [ 86.91 KiB | Przeglądane 7883 razy ]


Pozdrowienia Joker

_________________
Dobre towarzystwo i kropla rumu , lub na odwrót .


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Niestety nie za darmo, ale...
PostNapisane: sobota, 29 czerwca 2013, 22:25
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 2121
Wiek: 53
Lokalizacja: Pleszew
Jestem pod wrażeniem - zapowiada się nietuzinkowa maszyna (:)
Chmm - chyba to odpowiedni moment na założenie osobnego wątku ;) , który niewątpliwie będę śledził :D

_________________
Jak mówię że coś zrobię to zrobię, nie trzeba mi co pół roku przypominać..
- Sławek -


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Niestety nie za darmo, ale...
PostNapisane: niedziela, 30 czerwca 2013, 11:21
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 26 listopada 2012, 15:35
Posty: 1231
Wiek: 71
Lokalizacja: Toruń PL,Swindon England UK
dane profilu poniżej
Załącznik:
GAW-1_tlia1976_6.pdf [101.85 KiB]
Pobrane 179 razy

I zapowiada się piękny temat i oczywiście realizacja. :D
Popcorn zamówiłem,zgrzewka się chłodzi,czekam na ciąg dalszy :D

p.s. Joker gdybyś zechciał udostępnić plany w skali 1/6 do archiwum byłoby cudownie.Rzadka konstrukcja...

_________________
pozdrawiam Janusz
************************
Modelarstwo to pasja.
Pasja - aby zrealizować swoje marzenia.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Niestety nie za darmo, ale...
PostNapisane: niedziela, 30 czerwca 2013, 12:07
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 7 maja 2010, 18:38
Posty: 1014
Wiek: 51
Lokalizacja: Tarnowskie Góry
JOKER 2 napisał(a):
Profil skrzydła NASA GA(W)-1 grubość skrzydła 50 mm .Nie wiem co to za profil ja go nie mam :



Obrazek

NASA/Langley/Whitcomb LS(1)-0417 (GA(W)-1) general aviation airfoil
http://airfoiltools.com/airfoiltools/ai ... l=ls417-il

Tylko kto powiedział, że musisz odwzorowywać oryginalny profil.
Można użyć czegoś sprawdzonego w modelach, bo to przecież zupełnie inny zakres liczb Re.
Jakiś motoszybowcowy Selig pewnie sprawdzi się znakomicie.

PS. Modzi, wydzielcie część o Optice do osobnego wątku...

_________________
Pozdrawiam
Michał


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Edgley EA-7 Optica
PostNapisane: niedziela, 30 czerwca 2013, 13:16
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Też uważam, że do modeli trzeba używać sprawdzonych profili modelarskich.
Te wysublimowane profile lotnicze wchodzą do produkcji po wielu kosztownych badaniach w tunelach, a jeszcze wcześniej (obecnie) są dobierane i analizowane na programach komputerowych do konkretnych zachowań projektowanej konstrukcji.
Nie mamy dostępu do tego.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Edgley EA-7 Optica
PostNapisane: niedziela, 30 czerwca 2013, 13:18
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 21 lutego 2013, 12:14
Posty: 480
Wiek: 72
Lokalizacja: Olsztyn
Dziękuje kolegom serdecznie :D . Podesłane profile pozwoliły mi na dokładne określenie grubości skrzydła , wynosi ona 45,5 mm . :lol:

Załącznik:
9.jpg [ 38.27 KiB | Przeglądane 7821 razy ]


Załącznik:
10.jpg [ 38.2 KiB | Przeglądane 7821 razy ]


Rysunki są już przeskalowane do skali 1: 6 . Po otwarciu w programie GIMP ukażą się w tej skali .

Ja również zgadzam się że lepiej zastosować sprawdzony profil , czekam na sugestie , sam za mało umiem :oops: żeby dobrać odpowiedni . Proszę tylko pamiętać że model ma być nośnikiem kamery do FPV , czyli latać jak najwolniej ( przydadzą się klapy ) .
Pozostaje jeszcze napęd jak go rozwiązać .
Nie wiem czy powstanie model ale dokumentacja może komuś się przydać .
Dokumentacja jest dostępna dla wszystkich :lol: . Dlatego zamieszczam tyle przeskalowanych rysunków .
Postaram się rozrysować teraz kabinę w wersji uproszczonej pod kamerę Ale o wygładzi podobnym trochę do oryginału .


Miłego popołudnia Joker

_________________
Dobre towarzystwo i kropla rumu , lub na odwrót .


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Edgley EA-7 Optica
PostNapisane: niedziela, 30 czerwca 2013, 13:41
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
JOKER 2 napisał(a):
Pozostaje jeszcze napęd jak go rozwiązać .

Przecież sam pisałeś, że dwa silniki. Jeden ciągnący, drugi pchający, a miejsca w tunelu na śmigła Podałeś dużo.
JOKER 2 napisał(a):
Postaram się rozrysować teraz kabinę w wersji uproszczonej pod kamerę Ale o wygładzie podobnym trochę do oryginału.

Przypominam, że płaskie przezroczyste płyty umieszczone pod kątem załamują światło. Tłoczone odpowiednio, niwelujące to zjawisko, są paskudnie trudne do wykonania.
Podziwiam Twoje prace i podejście do Twoich projektów.

PS: "Trzymam" z Tobą jako równolatek :mrgreen:

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Edgley EA-7 Optica
PostNapisane: niedziela, 30 czerwca 2013, 14:22
Nieświadomie "zasiałem ziarenko", a teraz czekam z wypiekami na policzkach na ciąg dalszy :D
Trzymam kciuki za powodzenie projektu i będę z niecierpliwością czekał na dalsze relacje.


Góra


 Tytuł: Re: Niestety nie za darmo, ale...
PostNapisane: niedziela, 30 czerwca 2013, 14:41
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 5 października 2011, 11:39
Posty: 1340
Wiek: 54
Lokalizacja: Ełk
JOKER 2 napisał(a):
Napęd dwa silniki ustawione w tandem ( śmigła przeciw bieżne ) .
Średnica wewnętrzna obudowy turbiny 240 mm .

Z tym napędem typu tandem to bym się nie rozpędzał. Przerabiałem to w swoim MC-72 i powiem, że jego doskonałość pozostawia wiele do życzenia. Wygląda co prawda całkiem oryginalnie, ale więcej zalet nie ma.
W MC-72 tak wygląda:
Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek

Jak widać na ostatnim zdjęciu, są potrzebna dwa regulatory, do tego dwa pakiety, dwa śmigła i .....masz podwójny problem. Generalnie - odradzam, chyba że ktoś jest masochistą i uwielbia utrudniać sobie życie ;) ,
Średnica tunelu też jest dość skromna (240mm) czyli ok 9,5 cala, a więc śmigiełko malutkie jak na wielkość modelu (ok.2000mm).
Polecałbym klasyczny napęd pchający, ale ze śmigłem poza tunelem.
Tak na marginesie - dla mnie ten Optic nigdy się nie podobał :twisted:. Taka latająca żarówka :lol:, ale będę śledził poczynania.

_________________
Pozdrawiam Krzysiek


Góra
 Zobacz profil Wyślij e-mail

Wyświetl posty nie starsze niż:  Sortuj wg
Utwórz nowy wątek Odpowiedz w wątku  [ Posty: 38 ]  Przejdź na stronę 1, 2  Następna strona

Strefa czasowa: UTC + 1


Kto przegląda forum

Użytkownicy przeglądający ten dział: Google [Bot] i 2 gości


Nie możesz rozpoczynać nowych wątków
Nie możesz odpowiadać w wątkach
Nie możesz edytować swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Skocz do:

77,146,083 Wyświetlone Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Przyjazne użytkownikom polskie wsparcie phpBB3 - phpBB3.PL
