 Tytuł: Re: BFW (Biplane Flying Wing)
PostNapisane: niedziela, 10 marca 2013, 11:29
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
no ja osobiście zaczynam popadać w obawę :mrgreen:

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: BFW (Biplane Flying Wing)
PostNapisane: niedziela, 10 marca 2013, 11:38
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 2121
Wiek: 53
Lokalizacja: Pleszew
Wczoraj w ciągu trzech godzin trzy razy zbierałem szczękę z podłogi, i poważnie się zastanawiam nad dalszym śledzeniem tego wątku bo chyba wpadnę w poważną depresję ;) :D :D

_________________
Jak mówię że coś zrobię to zrobię, nie trzeba mi co pół roku przypominać..
- Sławek -


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: BFW (Biplane Flying Wing)
PostNapisane: niedziela, 10 marca 2013, 11:56
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Adam. Pomierzyłem, policzyłem i wyszło mi tak:
Załącznik:
PROFILE.JPG [ 55.32 KiB | Przeglądane 3348 razy ]

Główne skrzydło ma profil, jak mówiłeś, 12%.
Na te przednie myślę powinno być 15 - 16%.
Co sądzisz?

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: BFW (Biplane Flying Wing)
PostNapisane: niedziela, 10 marca 2013, 11:57
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)

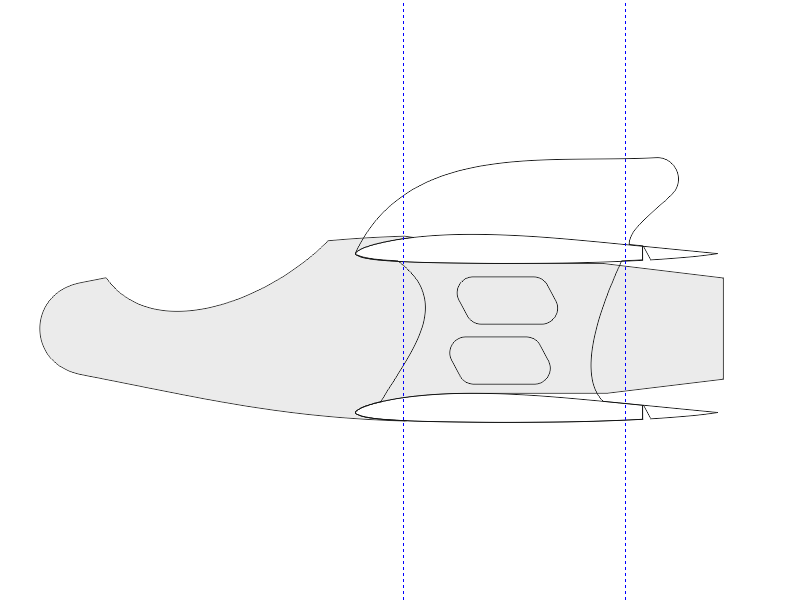

W miedzyczasie (smażyłem akurat kotleciki) coś narysowałem luźną koncepcję wingletów
Załącznik:
Beznazwy-2.png [ 31.11 KiB | Przeglądane 3347 razy ]


Stefan co to za profil? Nazwa mi potrzebna.

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: BFW (Biplane Flying Wing)
PostNapisane: niedziela, 10 marca 2013, 12:08
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Adam.
Może być taki jak ten w głównym skrzydle.
Czy ciąłeś go jako: tzagi 12% (czasem też oznaczany jest jako tsagi)?
Lub może taki jaki wycinałeś do Iskry.
Powinien się tu nadać.
PS:
Na dzisiaj mam pyszne klopsy w grzybowym sosie z ostatnich suszonych grzybów z działki. Do tego ugotuję makaron świderki.
Lubię makaron, choć ostatnio mięśnie mi się opuszczają i zaczynam dostawać brzucha. :mrgreen:
Smacznego.

_________________
Pozdrawiam Stefan.


Ostatnio edytowano niedziela, 10 marca 2013, 12:19 przez Stema, łącznie edytowano 1 raz

Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: BFW (Biplane Flying Wing)
PostNapisane: niedziela, 10 marca 2013, 12:14
Osa napisał(a):
W miedzyczasie (smażyłem akurat kotleciki) coś narysowałem luźną koncepcję wingletów

Jak dla mnie "bomba" i ładnie się komponują z obłościami kadłuba :D

EDYTA:
Jeśli chodzi o lotki, to te na górnym płacie skonfigurował bym jako klapo-lotki :roll:


Góra


 Tytuł: Re: BFW (Biplane Flying Wing)
PostNapisane: niedziela, 10 marca 2013, 12:28
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
To jeszcze dał bym tak:
Załącznik:
Winglety.JPG [ 25.43 KiB | Przeglądane 3319 razy ]

_________________
Pozdrawiam Stefan.


Ostatnio edytowano niedziela, 10 marca 2013, 13:08 przez Stema, łącznie edytowano 1 raz

Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: BFW (Biplane Flying Wing)
PostNapisane: niedziela, 10 marca 2013, 12:55
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
Stema napisał(a):
To jeszcze dał bym tak:
Załącznik:


Jasne i każde lądowanie konczymy połamaniem, a następny lot zaczynamy naprawą. Dzięki nie skorzystam :nieufny:

E-DYCJA POSTA:
Stefan Twoje skrzydełko to Tsagi 8%, na tym jpg nie wyglądał mi na na taki dlatego zapytałem.

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: BFW (Biplane Flying Wing)
PostNapisane: niedziela, 10 marca 2013, 13:12
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Też się zorientowałem, że nie fortunne kąty do lądowania i zmieniłem winglety.
Ps:
profilu nie kreśliłem tylko coś tam przekopiowałem. Dla tego pisałem o %.

_________________
Pozdrawiam Stefan.


Ostatnio edytowano niedziela, 10 marca 2013, 13:14 przez Stema, łącznie edytowano 1 raz

Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: BFW (Biplane Flying Wing)
PostNapisane: niedziela, 10 marca 2013, 13:13
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
Odpuść te winglety na dole....

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: BFW (Biplane Flying Wing)
PostNapisane: niedziela, 10 marca 2013, 13:16
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Nie jestem uparty. :D

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: BFW (Biplane Flying Wing)
PostNapisane: niedziela, 10 marca 2013, 14:10
Żadnych wingletów pod skrzydłem - to mówiłem ja, Artu :D


Góra


 Tytuł: Re: BFW (Biplane Flying Wing)
PostNapisane: niedziela, 10 marca 2013, 14:15
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
I tak już puściłem ploter więc winglety takie jak narysowałem ja, Adam :lol:

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: BFW (Biplane Flying Wing)
PostNapisane: niedziela, 10 marca 2013, 14:27
A nie Wycinasz przypadkiem wszystkiego x 2 :roll: :mrgreen:


Góra


 Tytuł: Re: BFW (Biplane Flying Wing)
PostNapisane: niedziela, 10 marca 2013, 14:38
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
A to już jesteś zdecydowany pomimo braku oblotu?
Ta wersja to 75% nominalnej

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: BFW (Biplane Flying Wing)
PostNapisane: niedziela, 10 marca 2013, 14:41
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Na sąsiednim zaprzyjaźnionym forum znalazłem:

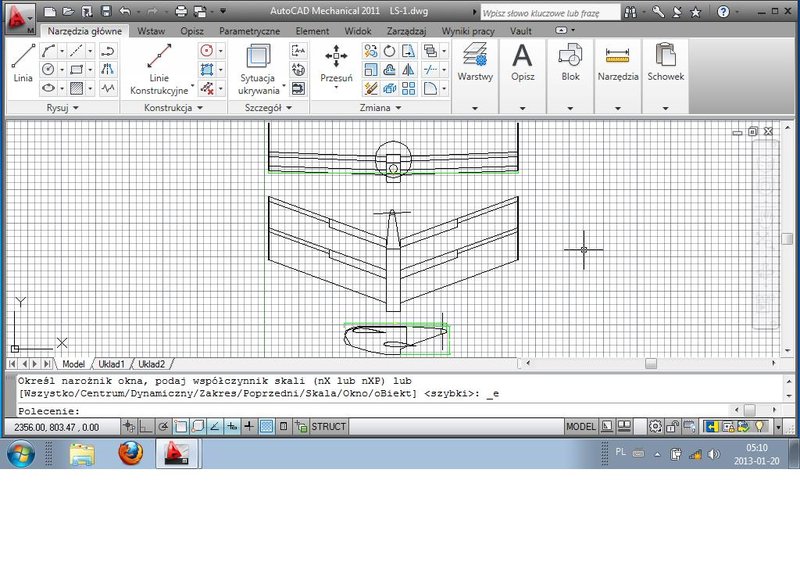

Chciałbym się podzielić z Kolegami relacją z budowy modelu FVP, który jest tematem pracy inżynierskiej.
Załącznik:
2 skrzydło.JPG
2 skrzydło.JPG [ 161.17 KiB | Przeglądane 3283 razy ]

Załącznik:
Kadłub.JPG [ 41.74 KiB | Przeglądane 3283 razy ]

Załącznik:
Kadłub 2.JPG
Kadłub 2.JPG [ 37.41 KiB | Przeglądane 3283 razy ]

Coś pokrewnego.
Będę śledził co z tego wyjdzie.

_________________
Pozdrawiam Stefan.


Ostatnio edytowano niedziela, 10 marca 2013, 14:42 przez Stema, łącznie edytowano 1 raz

Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: BFW (Biplane Flying Wing)
PostNapisane: niedziela, 10 marca 2013, 14:42
Osa napisał(a):
A to już jesteś zdecydowany pomimo braku oblotu?

nieeee no, poszczekam, to znaczy poczekam :)
Osa napisał(a):
Ta wersja to 75% nominalnej

I od razu w wersji 100% zrobimy, a może jak będzie dobrze latać (w co nie wątpię) to i 150% :mrgreen:


Góra


 Tytuł: Re: BFW (Biplane Flying Wing)
PostNapisane: niedziela, 10 marca 2013, 14:48
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
150% o dziżas przeca to ledwo wejdzie do plotera, stół obrotowy ma 35 cm wysokości, a kadłub wyjdzie około 90cm, przestrzeń robocza to 120x120x60 cm, to się wpakowałem. Ten mały kadłub ciął się około godziny przy 36 ściankach co 10 stopni. To już nie chcę myśleć ile ten duużo większy czasu pochłonie. Ze skrzydłami tylko nie będzie problemu wielokrotność 60cm

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: BFW (Biplane Flying Wing)
PostNapisane: niedziela, 10 marca 2013, 14:54
Zobaczymy na razie, co ten "maluch" będzie potrafił :D
A później pomyślimy, jak "napompować" Twój ploter CNC :lol:


Góra


 Tytuł: Re: BFW (Biplane Flying Wing)
PostNapisane: niedziela, 10 marca 2013, 17:54
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
Włala następne klocuszki wskoczyły na miejsce, nawet liznąlem papierkiem sciernym kadłubik.
Moje studium na temat stójko/wingletów mniej więcej prezentuje się tak:
Załącznik:
DSC_0007.JPG [ 95.6 KiB | Przeglądane 3251 razy ]

Załącznik:
DSC_0008.JPG [ 97.15 KiB | Przeglądane 3251 razy ]

Załącznik:
DSC_0009.JPG [ 89.51 KiB | Przeglądane 3251 razy ]


Można też i tak jakby było mało wingletów
Załącznik:
DSC_0010.JPG [ 94.94 KiB | Przeglądane 3251 razy ]


Winglety wykonane z dwóch warstw białego "depronu" 6mm, jeden niższy element "spina" oba płaty, a drugi to winglet właściwy jest doklejony do czoła.

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail
