 Tytuł: Re: FUNBAT - samolocik dla każdego
PostNapisane: środa, 19 września 2012, 19:15
Online
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 6 czerwca 2010, 15:34
Posty: 2629
Wiek: 55
Lokalizacja: Warszawa
Stefan pomysł jak najbardziej OK. Ja niestety nie mam żadnych zdjęć z budowy. Powrzucaj te co masz do tego wątku, a napewno znajdzie się wielu chętnych do budowy. Jest na forum wielu specjalistów od obróbki depronu więc niewątpliwie ich uwagi będą cenne dla wszystkich którzy podejmą się budowy tego wdzięcznego samolociku :mrgreen:

_________________
Pozdrawiam Darek
SkyCruiser_2400 ; GEMINI_3200


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FUNBAT - samolocik dla każdego
PostNapisane: czwartek, 20 września 2012, 09:00
Poczyniłem kolejne kroki ku budowie Funbata :) (podkłady pod panele już leżą od dłuższego czasu)
Wydrukowałem wczoraj plany w formacie A0, bo stwierdziłem, że za 8zł nie chce mi się kleić z kartek A4 :mrgreen:


Góra


 Tytuł: Re: FUNBAT - samolocik dla każdego
PostNapisane: czwartek, 20 września 2012, 15:57
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
No to Witaj Artur w "eksluzywnym" klubie.
Z jakiej grubości będziesz budował?
PS: w DRONGO zapytałem Cię o te odbiorniki.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FUNBAT - samolocik dla każdego
PostNapisane: czwartek, 20 września 2012, 19:17
Stema napisał(a):
No to Witaj Artur w "eksluzywnym" klubie.
Z jakiej grubości będziesz budował?

Chyba 5mm... a może jednak 6mm... nie no, nie chce mi sie iść do garażu :mrgreen:
Szary podkład pod panele podłogowe z insekta, czyli Mrówki ;)
Stema napisał(a):
PS: w DRONGO zapytałem Cię o te odbiorniki.

Odpowiedziałem, ale chyba nie takiej odpowiedzi się Spodziewałeś... :|
A co do DRONGO, to też wydrukowałem "przy okazji" na A0 :D


Góra


 Tytuł: Re: FUNBAT - samolocik dla każdego
PostNapisane: piątek, 28 września 2012, 22:01
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
No to zaczynam serię zdjęć z budowy Funbata, później Fanstrzębiem nazwanym.
Gdy zobaczyłem jak to lata nie mogłem nie zacząć jego budowy. Darek pokazał jak szybko buduje się depronowce i że świetnie się spisują w powietrzu. Miałem w domu paczkę 3 mm zieloństwa, bo gdy zacząłem czytać forum wyszło, że najprościej jest zrobić coś z "tego" do nauki latania RC.
Stała ta paczka przy szafce na buty aż do Funbata.
Wydrukowałem plan w A0. Spojrzałem na niego z góry i przypomniałem sobie jak ktoś na lotnisku wykrzyknął widząc Funbata Darka w locie, że wygląda jak jastrząb. No to trochę dorysowałem. Mordkę przedłużyłem o 5 cm zgodnie z doświadczeniem Darka po oblocie jego wersji. (wyważenie)
Załącznik:
Załącznik Plan A0.JPG nie jest już dostępny

Załącznik:
Plan Funbat Dł.JPG
Plan Funbat Dł.JPG [ 40.97 KiB | Przeglądane 7360 razy ]

Ponieważ mój depron miał gr. 3 mm musiałem skleić dwie warstwy, aby uzyskać wymagane w planach 6 mm.
Załącznik:
Plan A0.JPG
Plan A0.JPG [ 31.26 KiB | Przeglądane 7416 razy ]

Załącznik:
2.JPG [ 137.36 KiB | Przeglądane 7416 razy ]

Dla zwiększenia sztywności płata i wzmocnienia krawędzi natarcia między każdą sklejaną warstwę wkładałem taśmę szklaną z marketu do łączenia płyt GK.
Załącznik:
3.JPG [ 141.64 KiB | Przeglądane 7416 razy ]

Załącznik:
4.JPG [ 138.35 KiB | Przeglądane 7416 razy ]

Do klejenia warstw rowkami do siebie użyłem Soudala 66A.
Potem tę sklejkę obciążyłem dla mocniejszego sklejenia
Załącznik:
5.JPG [ 160.52 KiB | Przeglądane 7416 razy ]

Darek dał mi wskazówkę, aby nie trudzić się gięciem depronu na krawędzi natarcia, tylko górną, w projekcie zagiętą, warstwę skrzydła po prostu dokleić i potem zeszlifować na kształt jak w projekcie. Tak zrobiłem i chwała Mu za to uproszczenie.
Załącznik:
6.JPG [ 141.19 KiB | Przeglądane 7416 razy ]

Tu już kleją się pod szybą wszystkie warstwy płata.
Załącznik:
7.JPG [ 148.96 KiB | Przeglądane 7416 razy ]

Klej rozprowadzałem cieniutko, na zdjęciu wyszło trochę grubo i nie równo, ale to tylko na zdjęciu, starą karta kredytową, którą potem suchą wrzuciłem do zlewu do mycia. Po jakimś czasie zobaczyłem jak pozornie czysta karta pokryła się spuchniętym klejem. Tak on pęcznieje:
Załącznik:
8.JPG [ 162.09 KiB | Przeglądane 7416 razy ]

Po trzech godzinach, zgodnie z instrukcją kleju, wydobyłem sklejkę spod szyby, przeszpachlowałem płat na sosnowym 5x10 dźwigarze i odstawiłem do "dojrzenia".
Wstawiłem maksymalną ilość zdjęć (10) więc teraz koniec relacji.
Czy Kogoś to interesuje i czy potem kontynuować?

_________________
Pozdrawiam Stefan.


Ostatnio edytowano niedziela, 30 września 2012, 11:18 przez Stema, łącznie edytowano 2 razy

Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FUNBAT - samolocik dla każdego
PostNapisane: niedziela, 30 września 2012, 11:00
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Załącznik:
9.JPG [ 90.85 KiB | Przeglądane 7365 razy ]

Potem wyciąłem lotki i SW oraz dopasowałem kadłub. Ten zrobiłem z EPP 8 mm gdyż jest bardziej odporny niż kruchy depron.
Po oblocie i obejrzeniu na lotnisku rozwiązania kolegów proponuję tak wzmocnić przód kadłuba już w fazie wykonania. Ja to zrobiłem potem, już po oblocie.
Załącznik:
180.JPG [ 69.39 KiB | Przeglądane 7365 razy ]

Wkleiłem również wręgę środkową w kadłub, nie ma jej w podstawowym projekcie, dla wzmocnienia go i wyprowadzenia powietrza chłodzącego.
Tu zebrałem wszystkie zmiany wzmacniające
Załącznik:
Wzmocnienia.JPG [ 39.07 KiB | Przeglądane 7304 razy ]

Następnie wkleiłem stateczniki i dokleiłem kadłub. Taśmą zbrojoną wzmocniłem płat w miejscu dźwigara i też z niej zrobiłem "zawiasy".
Załącznik:
13.JPG [ 107.06 KiB | Przeglądane 7365 razy ]

Górne zawiasy zrobiłem z takiej samej taśmy, tylko czerwonej, "na Motylastego".
Załącznik:
16.JPG [ 98.7 KiB | Przeglądane 7365 razy ]

Następny krok to już uzbrojenie. Wyciąłem wnęki na półeczki serw
Załącznik:
Wnęki.JPG [ 28.33 KiB | Przeglądane 7365 razy ]
Załącznik:
14.JPG [ 146.49 KiB | Przeglądane 7365 razy ]
Załącznik:
15.JPG [ 143.67 KiB | Przeglądane 7365 razy ]

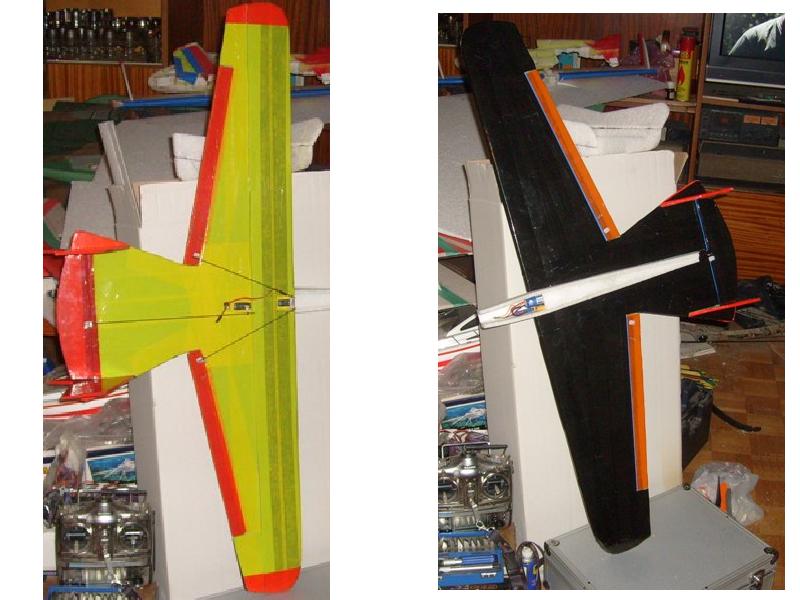

Gdy serwa już były zamontowane zacząłem oklejanie. Tu każdy może wybrać kolorystykę jaka mu pasuje. Ja kadłub okleiłem tą niebieską zbrojoną z dodatkowym wzmocnieniem przodu zgodnie z planszą "wzmocnienia", a potem wraz z całym dołem czarną reklamową. Górę okleiłem reklamową.
Załącznik:
17.JPG [ 95.52 KiB | Przeglądane 7365 razy ]

Zamontowałem dźwignie, odbiornik i popychacze.
Załącznik:
19.JPG [ 99.94 KiB | Przeglądane 7365 razy ]

We wnętrzu kadłuba dość ciasno został umieszczony regulator i pakiet, więc aby miały lepsze chłodzenie wyciąłem przed wręgą wylot powietrza
Nie można dodać kolejnego załącznika, 10 to maksimum.
No to znowu przerwa w relacji.

_________________
Pozdrawiam Stefan.


Ostatnio edytowano środa, 3 października 2012, 16:44 przez Stema, łącznie edytowano 2 razy

Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FUNBAT - samolocik dla każdego
PostNapisane: niedziela, 30 września 2012, 11:54
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Dzisiaj jest niedziela, to może Zieloni dadzą mi rozgrzeszenie za post pod postem. Mam nadzieję.
Załącznik:
20.JPG [ 150.69 KiB | Przeglądane 7356 razy ]

Żeby nie wyginał się długi popychacz SW wkleiłem kawałek izolacji z kabla na kostce styropianu i dzięki temu jednocześnie uzyskałem bazę do rozłożenia anteny
Załącznik:
Antena.JPG [ 76.75 KiB | Przeglądane 7356 razy ]

Potem już została mi szata graficzna. Każdy to robi po swojemu.
Załącznik:
Jastrząbki.JPG [ 29.1 KiB | Przeglądane 7356 razy ]

Załącznik:
Bobs.JPG [ 69.92 KiB | Przeglądane 7356 razy ]

Ja w domu barwne naklejki do modeli oklejanych rysuję, piszę w paincie i potem odwracam kolory. Uzyskuję w ten sposób przezroczystą planszę, którą drukuję na kolorowych arkuszach papieru do drukarki. Potem tylko wyciąć i nakleić przezroczystą taśmą. Do modeli malowanych wycinam wnętrze planszy i używam jak szablon do natrysku.
N.p.
Załącznik:
SM 2.JPG
SM 2.JPG [ 49.12 KiB | Przeglądane 7356 razy ]

Tu inny przykład:
Załącznik:
Pumpa.JPG [ 23.6 KiB | Przeglądane 7345 razy ]

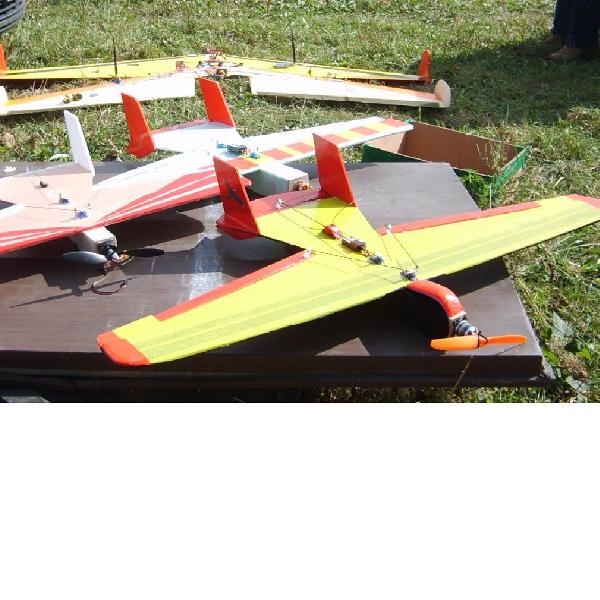

Gotowy Fanstrząb pojechał na lotnisko. Tu zdjęcia przed oblotem:
Załącznik:
Funbaty.JPG [ 61.71 KiB | Przeglądane 7356 razy ]
Załącznik:
Funstrząb.JPG [ 55.21 KiB | Przeglądane 7356 razy ]

To tyle relacji. Gdyby Ktoś chciał o coś pytać to odpowiem. Koledzy też się deklarowali.
Dodam jeszcze, że model lata rewelacyjnie i daje duuu...żo frajdy. Jest łatwy w pilotażu i tak mało wprawnemu jak ja pilotowi pozwala na wspaniałą zabawę.

Film jest autorstwa Andrzeja_P.

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FUNBAT - samolocik dla każdego
PostNapisane: środa, 7 listopada 2012, 10:49
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 15 lipca 2012, 21:39
Posty: 46
Wiek: 32
Lokalizacja: Rumia
Ja także pochwalę się swoim maleństwem ;) niestety pogoda nie pozwala na oblot.


Załączniki:
DSC_0203.JPG [ 220.33 KiB | Przeglądane 7270 razy ]

_________________
Pozdrawiam Mateusz
Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FUNBAT - samolocik dla każdego
PostNapisane: środa, 7 listopada 2012, 13:43
Online
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 6 czerwca 2010, 15:34
Posty: 2629
Wiek: 55
Lokalizacja: Warszawa
Nie miałeś problemów z wyważeniem :?: Serwo od wysokości umieściłeś bardzo blisko ogona i dlatego moje pytanie o wyważenie. Ja mam serwo zdecydowanie bliżej dzioba modelu a i tak musiałem wydłużyć przód, żeby można go było wyważyć

_________________
Pozdrawiam Darek
SkyCruiser_2400 ; GEMINI_3200


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FUNBAT - samolocik dla każdego
PostNapisane: środa, 7 listopada 2012, 15:59
No nie ,to modelarstwo lotnicze to jakaś choroba ,a jak się szybko przenosi,roznosi i panoszy,to trzeba leczyć :D .Jeszcze mój Pioneer nie latał na poważnie ,a ja już szukałem depronu na budowę FUNBATA :? ,to jakieś szeleństwo :lol: ,idę się napić zimnej wody :D


Góra


 Tytuł: Re: FUNBAT - samolocik dla każdego
PostNapisane: środa, 7 listopada 2012, 16:07
Online
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 6 czerwca 2010, 15:34
Posty: 2629
Wiek: 55
Lokalizacja: Warszawa
Czy woda pomogła :D jestem przekonany, że nie :mrgreen: Tak to działa i nie bez powodu mówi się o zarażeniu modelarstwem, bo to prawdziwa choroba jest :D :lol:
Plany już wydrukowałeś :mrgreen: ?

_________________
Pozdrawiam Darek
SkyCruiser_2400 ; GEMINI_3200


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FUNBAT - samolocik dla każdego
PostNapisane: środa, 7 listopada 2012, 16:12
Offline
modelarz
Avatar użytkownika

Dołączył(a): sobota, 3 kwietnia 2010, 19:10
Posty: 1682
Wiek: 47
Lokalizacja: Braniewo
Ja już miejsca w pokoju nie mam choć pokój do małych nie należy, a już zastanawiam się nad kolejnym. Powiedziałem sobie jakiś czas temu, że dość tej produkcji, czas zacząć tym wszystkim latać, ale po prostu się nie da, muszę dłubać i koniec :)

_________________
moja strona firmowa: https://gprofi.pl


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FUNBAT - samolocik dla każdego
PostNapisane: środa, 7 listopada 2012, 16:29
darek_op napisał(a):
Czy woda pomogła :D jestem przekonany, że nie :mrgreen: Tak to działa i nie bez powodu mówi się o zarażeniu modelarstwem, bo to prawdziwa choroba jest :D :lol:
Plany już wydrukowałeś :mrgreen: ?

Musiałem zrobić uruchomić PIM-a ,bo nie mam sekreterki.I już mam 2 tygodnie zawalone a w nocy modlitwa nad beginners guide to fluing Rc irplanes
.Ciesze się z przyszłych lotów, bo zawsze martwiło mnie ,ze sklejone modele( jakiś czas temu)latają tylko pod sufitem na nitkach ;) ,a nie samodzielnie.pozdrawiam


Góra


 Tytuł: Re: FUNBAT - samolocik dla każdego
PostNapisane: środa, 7 listopada 2012, 16:53
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
Cruzeiro
Czy sprawdzałeś już wychylenia lotek? Przy tak rozwartym kącie popychaczy lotki będą się wychylały bardzo kiepsko.
Ja też na początku zrobiłem podobnie i lotki prawie się nie wychylały. Na rzucie FunStrzębia (zdjęcie Bobs) widać docelowe rozwiązanie i ślady po starym umieszczeniu dźwigni.
No i jeszcze to co pisze Darek.
Czy Wyważyłeś Model?

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FUNBAT - samolocik dla każdego
PostNapisane: środa, 7 listopada 2012, 16:57
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 15 lipca 2012, 21:39
Posty: 46
Wiek: 32
Lokalizacja: Rumia
Nie miałem problemu z wyważeniem, pakiet mam 1,3Ah i jest zaraz za silnikiem.
Lotki faktycznie trochę słabo się wychylają ale powinno wystarczyć.

_________________
Pozdrawiam Mateusz


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FUNBAT - samolocik dla każdego
PostNapisane: środa, 7 listopada 2012, 17:00
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
No to Witaj w klubie Funbata.
Życzę udanego oblotu i dobrej zabawy.

PS: pamiętaj o "obowiązku" filmowania.
Sprawca tego Funbatowego szaleństwa Darek Ci nie "Daruje".

_________________
Pozdrawiam Stefan.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FUNBAT - samolocik dla każdego
PostNapisane: niedziela, 11 listopada 2012, 20:04
Funbator się buduje również u mnie.Mam Pioneer 1400 wiec odbiornik oczywisty,mam pakiet 1300 oraz śmigło 6x4,.Teraz dumam nad resztą,może jakiś dobry człowiek podpowie resztę wyposażenia :oops: ,bo zużywam strasznie dużo czasu na dobór osprzętu a tu trzeba zamawiać i latać ;) .Dziób chwilowo zostawiłem ,bo trzeba to pogodzić jakoś z silnikiem i pakietem.
Obrazek


Góra


 Tytuł: Re: FUNBAT - samolocik dla każdego
PostNapisane: niedziela, 11 listopada 2012, 20:14
Online
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 6 czerwca 2010, 15:34
Posty: 2629
Wiek: 55
Lokalizacja: Warszawa
O cholera to funbaty mogą być takie ładne :-)

_________________
Pozdrawiam Darek
SkyCruiser_2400 ; GEMINI_3200


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FUNBAT - samolocik dla każdego
PostNapisane: niedziela, 11 listopada 2012, 21:05
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 6 marca 2012, 18:41
Posty: 6635
Wiek: 71
Lokalizacja: Warszawa
No fakt, że śliczny.
Ja latam na silniku EMAX BL2215/20 bo miałem taki, a budowałem go "na szybko". Latałem na śmigłach od 8x4 do 9x7 i mocy aż nadto mimo, że jak pisałem FunStrząb jest powiększony do 110 cm.
Na pół gazu do zwykłego latania aż za dużo. Ten silnik obsłuży nawet 10", ale włożony regulator 20A już może nie dać rady.
Wiem, że Koledzy latają na słabszych silnikach, a zatem na innych śmigłach.
Wszystkie serwa, oba, FITEC - FS 90MG bo też miałem.
Ps: pokaż zdjęcie tej ślicznotki z dołu.

Edit: przepraszam. Przypomniałem sobie, regulator 35A.

_________________
Pozdrawiam Stefan.


Ostatnio edytowano niedziela, 11 listopada 2012, 23:16 przez Stema, łącznie edytowano 1 raz

Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: FUNBAT - samolocik dla każdego
PostNapisane: niedziela, 11 listopada 2012, 21:30
Stema napisał(a):
..
Ps: pokaż zdjęcie tej ślicznotki z dołu.

A nie,nie :lol: ,dopiero po montażu silnika, czyli kilka dni
pozdrawiam


Góra


Wyświetl posty nie starsze niż:  Sortuj wg
Utwórz nowy wątek Odpowiedz w wątku  [ Posty: 98 ]  Przejdź na stronę Poprzednia strona  1, 2, 3, 4, 5  Następna strona

Strefa czasowa: UTC + 1


Kto przegląda forum

Użytkownicy przeglądający ten dział: Brak zidentyfikowanych użytkowników i 2 gości


Nie możesz rozpoczynać nowych wątków
Nie możesz odpowiadać w wątkach
Nie możesz edytować swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Skocz do:

77,145,774 Wyświetlone Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Przyjazne użytkownikom polskie wsparcie phpBB3 - phpBB3.PL
