Jest to model wyszukany przez Władka na rcgroups , jest bardzo prosty w budowie; można powiedzieć, że wręcz minimalistyczny.
Link do modelu http://www.rcgroups.com/forums/showthread.php?t=2355923
i kilka zdjęć

Ciekaw jestem jak Wam się podoba tak konstrukcja?

hehehehe piękny jest

Super jest ale nawet tego pewnie bym nie skończył.

Wszystko fajnie. Model "minimalistyczny", ale brak informacji (albo ja nie znalazłem ) o podstawowych wymiarach

no fakt nie znalazłeś a tam jest plik do ściągnięcia

Jeśli ten SketchUp-owy fpva4, to nie mam go czym otworzyć A mam zasadę, że nie instaluje pirackiego/skrakowanego oprogramowania

Bardzo dobre dzieło tylko że typowe pod fpv

Czemu "typowe" Latadło jak każde inne, tylko kamerkę mu założyli (nie widzę "osprzętu FPV"). Zapewniam Ciebie, że "klasycznie" tez będzie fajnie latał

Mak ktoś możliwość przekonwertowania z tego ketchupa do normalnego PDF lub DXF/DWG

Sketchup jest darmowy. Płatna jest tylko wersja PRO.

W wersji "darmowej" nie ma możliwości drukowania, ani konwersji do innych formatów

Artur plik fpva4 zawiera tylko rzut 3D.Może specjaliści od programów cad mogą coś z tym zrobić.
A model ma wymiary:
Pop.eye
Wingspan: 1300mm
Weight: 1050g
Wing area: 30qdm

Janusz, to widziałem Chodzi mi o pozostałe wymiary, czyli długość, miejsce mocowania, oraz wymiary usterzenia ogonowego...

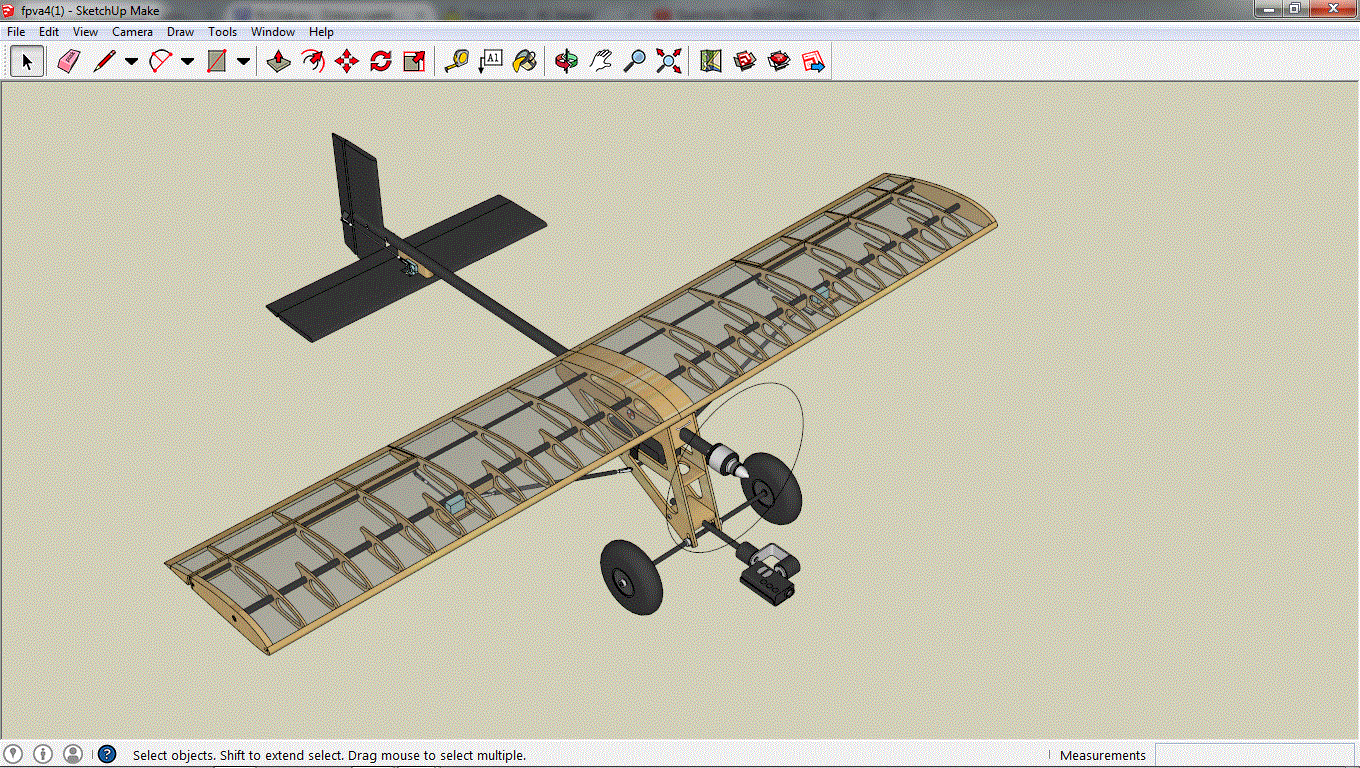

artu ten model w sketchupie wygląda tak

Czyli nie ma planów jako takich Oprócz "kadłuba" i żeberek do skrzydła

Niemiec napisał,że plany są niedostępne:"sorry no plans available. Sketchup 3d only."
Jedynie w sketchup-ie wizualizacje 3D.

Sorki ,nie moglem odpisac wczesniej.
Mam podstawowe wymiary tego modelu, zrobilem nawet szkic w skali 1-3.na podstawie znanych mnie wymiarow. po koleji , rozpietosc skrzydla- 1300mm.
Cieciwa skrzydla-230mm.
Profil- Clark Y- 12%
Pow. skrzydla 30dcm2
Wymiary kadluba:
Odleglosc od piast smigla do krawedzi natarcia skrzydla =- 100mm.
cieciwa skrzydla 230mm
odleglosc od krawedzi splywu skrzydla do krawedzi natarcia statecznika poziomego- 310-320mm.
cieciwa statecznika poziomego 125mm
cieciwa st. pionowego 110mm.
To daje wymiar-885mm
To sa podstawowe wymiary.
Osobiscie mam pewne zastrzezenia ,n.p. ramie statecznka mojim zdaniem jest troche za male w.g obliczen
jest tylko 2,3 w.g mojich doswiadczen wolal bym wartosc 2,5 mnim. do 2,7.
Co do samego modelu,jest rewelacyjnie prosty i tani ,ma wiele bardzo dobrych i niekonwencjonalnych rozwiazan, warto sledzic ten temat.
Co konstruktor tego modelu zastrzega, to jest prototyp,
nastepna wersja z klapami jest w budowie.

Pozdrawiam Wladek.

Obrysowałem kilka elementów rzutu bocznego i dodam do listy kolejny parametr. Kąt zaklinowania skrzydła względem statecznika to +2*

Czesc Symon.
W przypatku profilu Clark Y 12% i zaklinowaniu skrzydla równolegle do statecznika pozionego masz altomatycznie
kat natarcia w granicach 2.5- 3 stopnie + , nie pamietam dokladnie. wartosci.

Pozdrawiam Wladek.

2,5 tak wychodzi z rysunku. Władku masz dobrą pamięć

Pop po 24 godzinach
Szkic DXF podrzucam żeby komuś kto jest w trakcie rysowania było być może łatwiej dokończyć to co być może zaczął rysować.
Profil Clark-Y

Ładnie to tak post pod postem pisać?

A kto mi zabroni?
Nie no, żart oczywiście. Uprzedziłem jednak że post pod postem

14 ściągnięć - no to popcorn i czekamy na relacje z budów

Na moim szkicu brak poprawnych proporcji usterzenia, myślę, że stosując porady Władka powinno Wam się udać zbudować poprawnie latający model.

Ja tez mysle ze jest wystarczajaca ilosc informacji do budowy tego modelu, ktory naprawde powinien latac super. Jezeli czas mi pozwoli tez zaczne budowe, ale powiekszony do 2-2.5m rozpietosci.
Oczywiscie beda jakiec zmiany konstrukcyjne I byl by to model nie FPV tylko camera plane i moze UAV?

Ten samolot o rozpiętości 1300mm i wadze niewiele ponad 1kg ma taką samą powierzchnię skrzydeł, co mój motoszybowiec o rozpiętości 2600 i wadze ponad 2kg. Nie wiem, jak zachowuje się profil Clark-Y, ale odnoszę wrażenie, że Pop będzie miał bardzo małą prędkość przelotową. Nigdzie nie znalazłem filmu z jego lotu, ale gdyby naprawdę okazało się, że będzie powolutku latał, to już biorę się za kompletowanie materiałów.

Janku, ten modelik od podstaw byl projektowany do bardzo wolnego i stabilnego latania, konstruktor
zastrzega, to jest prototyp, nastepna wersja jest w budowie, troche wiekszy prawdopodobnie 1,5-1.6 m.
w tej wersji maja byc flaperons. zdjecie tej wersji i wiele innych miedzy innymi z oblotu znajdziesz na
RCgrups-FPV aircraft w dziale Show us your plane strona 248-49.

Pozdrawiam Wladek.

W takim razie jeszcze się powstrzymam. Mam nadzieję, że nowa wersja będzie niebawem.


E: Władku, widziałem, że przymierzasz się do gimbala dedykowanego pod Popa. Na ile szacunkowo określiłeś jego wagę?

Janku, nie koniecznie do Pop.eye. Pytasz o wage tego gimbala, podam wartosci orjetacyjnie.

Mobjus cam- 40 gr. cena + - 70$
Silniczki 30 gr * 2- 60 gr. cena +- 30 $
Gimbal controller 2axis-waga-24 gr -39 $
Rama+ mocowanie 25-30 gr.- do zrobienia samemu.
Okablowanie +- 10 gr.

Waga razem 150-160gr. cena- 140-150$. (wage i ceny podaje z HK) nie jest to malo!
Pozdrawiam Wladek.

Ostatnio jest "na topie" Storm32 BGC 32Bit 3-Axis Brushless Gimbal Controller waży 10g
Można go zanabyć drogą kupna na Aliexpress za jedyne $20.88 i dla ułatwienia konfiguracji HC-06 30ft Wireless Bluetooth za dodatkowe $3.43
Opinie użyszkdników można poczytać na RC Groups

Artu,tak jak napisalem, wartosci sa orjentacyjne spisane z HK.
Co do controllera Storm, wiem mozna go kupic znaczne taniej ,gdzies widzialem go nawet w cenie 18 $
Znam ten controller, pracuje bardzo ladnie.
Pozdrawiam Wladek.

Bardzo prosze o przeniesienie wszystkich postow dotyczacych gimbala do tematu:
2D gimbal do modeli samolotow. W dziale FPV.
Bardzo dziekuje Wladek.

Tak, w wersji 2-axis na GLB

Mobiusa już posiadam. Co do mechaniki, nie ma najmniejszego problemu, ale w sprawach elektroniki jestem zielony, jak trawa na wiosnę, więc w grę wchodzi tylko gotowiec. Widziałem coś w Chinach za ok 170zł, ale waga była znaczna, bo jakieś 250g sam gimbal. Teraz pytanie, czy nie będzie za ciężkie to wszystko do tego modelu?

250-300gr dla tego modelu jest nie do przyjecia, 150 gr to jest max dla modelu o powierzchni nosnej tylko
30 dcm2.
Co nie znaczy ze nie warto myslec o budowie gimbala, podobnie jak Ty z elektronika jestem troche zielony,
mamy na forum kilku expertow w tej dziedzinie ,mysle ze mozemy liczyc na ich pomoc
Co do samego modelu, nie koniecznie musisz czekac na nastepne relacje z Rc grups.
W tym przypadku liczy sie koncept, reszte mozemy zaprojektowac sami.

Pozdrawiam Wladek.
.

Ja niestety jestem zmuszony czekać na jakieś konkrety, bo doświadczenie w modelarstwie mam praktycznie zerowe, nie mówiąc o projektowaniu. Pop wzbudził we mnie duże zainteresowanie z dwóch względów:

1. Prostota konstrukcji, dzięki której bardzo mi się podoba wizualnie.
2. Chciałbym, by mój kolejny model, jaki zbuduję własnoręcznie od podstaw, nie tyle latał, co "spacerował" po niebie. Pop najprawdopodobniej taki właśnie jest.

Jeżeli do tego będę mógł nagrywać piękne widoki w dobrej jakości, to czego chcieć więcej.

Janku, doskonale rozumiem Twoj problem, nie masz doswiadczenia, ale to nie jest koniec swiata, wiesz doskonale co oczekujesz od tego modelu.
Ja nie mam problemu z tak prostym projektem, ale w tym przypadku proponuje project zespolowy ,o ile
bedzie wieksze zainteresowanie, co to znaczy ,koncept zostaje ten sam ale wszelkie propozycje bedziemy
dyskutowali, na przyklad skrzydlo konstrukcyjne czy z EPP. itd.

Pozdrawiam Wladek.

Jeżeli o mnie chodzi, wolałbym wykluczyć wszelkiego rodzaju pianki, EPP, EPO itp. Konstrukcja szkieletowa, jak najprostsza forma. Materiały - drewno, węgiel, alu.
Z pewnością okleję skrzydła czymś przeźroczystym, żeby było widać szkielet.

Wprawdzie Władek podał dość precyzyjne dane wymiarowe,to na wykreślenie planu potrzeba czasu,a tego mi ciągle brakuje.Dlatego podobnie jak Janek wolałbym gotowca i to szkieletora.Wszelkie inne materiały zniszczą wizaż modelu.Ten szkielet to cała jego uroda.

Po przedyskutowaniu z Władkiem konstrukcji Popa (dyskusja polegała na tym, że Władek mówił, a ja słuchałem ) Z grubsza mam już zarys, jak będzie wyglądał mój model.
Najważniejsze rzeczy to:
rozpiętość 1600mm
profil HQ 3.5/14
cięciwa skrzydła 250mm
powierzchnia skrzydeł 40dm2
brak klap
długość całkowita ok. 955mm


Model z założenia ma służyć wyłącznie do rekreacyjnego latania. Chcę, by model był jak najlżejszy, dlatego stateczniki wykonam na zasadzie kratownicy bez pokrywania balsą.
Statecznik poziomy będzie prostokątem o wymiarach 520x155 w tym SW na 40mm. Jak widać, nie jest to mała powierzchnia, dlatego chciałbym poznać wasze zdanie, jak powinna wyglądać taka kratownica, by zachować odpowiednią sztywność. Czy zastosować dźwigary z listewki, czy wystarczy sama balsa?

To sobie wybraliście profil Nie było nic płasko/wypukłego
