 Tytuł: Re: Mystic - czyli czas na cos powaznego
PostNapisane: piątek, 3 kwietnia 2015, 11:56
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
jest kadłub :)

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mystic - czyli czas na cos powaznego
PostNapisane: czwartek, 30 kwietnia 2015, 23:45
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
jest trochę więcej ;)

Jako napęd będzie taki potworek:
Załącznik:
hacker.JPG [ 250.47 KiB | Przeglądane 7840 razy ]


ze wstępnych obliczeń ze śmigłem 17x9 będzie pożerał 124A ! więc ... regulator też musi być zacny, celuję w YEP 150 (ma wbudowany SBEC 6A więc i na resztę prądu starczy). Zasilanie z 3S.

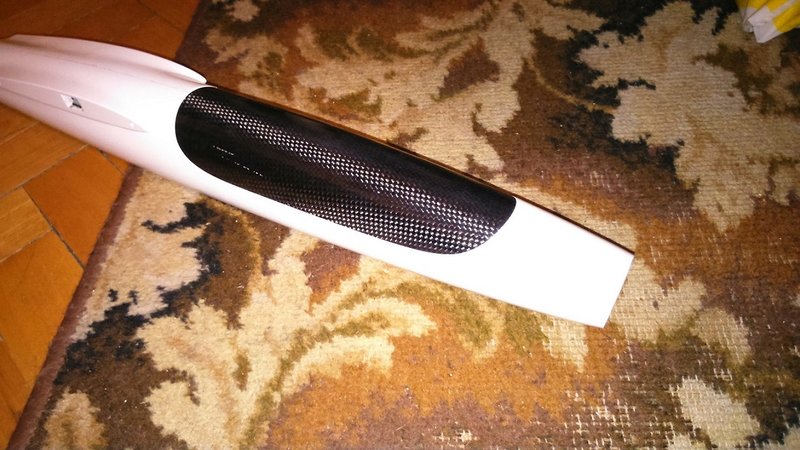

Kadłub wygląda tak:
Załącznik:
kadlub.JPG [ 345.12 KiB | Przeglądane 7840 razy ]


Załącznik:
v-tail3.JPG [ 272.25 KiB | Przeglądane 7840 razy ]


A tyle mam miejsca na serwa:
Załącznik:
v-tail.JPG [ 280.62 KiB | Przeglądane 7840 razy ]


Otwory mają 29x29 i wysokość 9 (nooo max. 10mm), jakie serwa polecacie ? (wielkość, siła)

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mystic - czyli czas na cos powaznego
PostNapisane: piątek, 1 maja 2015, 09:58
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 29 października 2014, 22:55
Posty: 81
Wiek: 51
Lokalizacja: Wrocław
Ja monotematyczny jestem i uzywam mks 6100. Silne, małe i super precyzyjne. Teraz sa tez wersje HV. Waga 9g co nie jest bez znaczenia przy montowaniu w stateczniku. Warte swojej ceny ;)
Fajny silniczek. Ile wazy? YEPa150 tez mam i 120 A to nie problem dla niego.

_________________
Buziaki Jurek :)


Góra
 Zobacz profil Wyślij e-mail

 Tytuł:
PostNapisane: piątek, 1 maja 2015, 12:24
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
Dzięki :) założę w takim razie te mksy. Silniczka jeszcze nie ważyłem.

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mystic - czyli czas na cos powaznego
PostNapisane: piątek, 1 maja 2015, 20:30
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 3 czerwca 2010, 20:17
Posty: 4259
Wiek: 58
Lokalizacja: Wrocław
Ten silnik to potwór. 10kg ciągu można na nim spokojnie uzyskać.
Mam podobny ale wersji XL

_________________
Pozdrawiam
Konrad P.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mystic - czyli czas na cos powaznego
PostNapisane: czwartek, 21 maja 2015, 14:01
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
zbroimy się dalej :)

Załącznik:
yep.JPG [ 273.54 KiB | Przeglądane 7650 razy ]

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mystic - czyli czas na cos powaznego
PostNapisane: czwartek, 21 maja 2015, 14:45
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 15 stycznia 2014, 17:39
Posty: 493
Wiek: 45
Lokalizacja: Konin
Coś to xt-90 nie bardzo pasuje do 150A na regulatorze.

_________________
Roman.

Nie bój się spróbować czegoś nowego. Amatorzy zbudowali Arkę, profesjonaliści Titanica.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mystic - czyli czas na cos powaznego
PostNapisane: czwartek, 21 maja 2015, 14:49
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
Da rade. Silnik z założenia będzie pracował 10-15s. Regulator też jest ze sporym zapasem. Z obliczeń wychodzi, że poleci max 124A a prawdopodobnie będzie mniejsze śmigło. Podsumowując - da radę :)

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mystic - czyli czas na cos powaznego
PostNapisane: czwartek, 21 maja 2015, 14:50
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 3 czerwca 2010, 20:17
Posty: 4259
Wiek: 58
Lokalizacja: Wrocław
A do tego silnika to chyba trochę dużo te 150A. On nie przekracza 92A według producenta więc będzie ogromny zapas.
No i faktycznie przydało by się min. 4-5mm goldy.

_________________
Pozdrawiam
Konrad P.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mystic - czyli czas na cos powaznego
PostNapisane: wtorek, 26 maja 2015, 09:37
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
Zacząłem rzeźbić miejsce na gniazda

Załącznik:
gniazda_skrzydla.jpg [ 271.39 KiB | Przeglądane 7562 razy ]


a będą to takie:
Obrazek

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mystic - czyli czas na cos powaznego
PostNapisane: środa, 27 maja 2015, 10:26
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
renCeNCe dało radę i oto jest

Załącznik:
mpx_gniazdo1.jpg [ 239.23 KiB | Przeglądane 7544 razy ]


Załącznik:
mpx_gniazdo2.jpg [ 257.46 KiB | Przeglądane 7544 razy ]


no i doszły serwa:

Załącznik:
ds6100.jpg [ 344.74 KiB | Przeglądane 7544 razy ]

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mystic - czyli czas na cos powaznego
PostNapisane: niedziela, 31 maja 2015, 01:10
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
zbrojeń ciąg dalszy:

serwa znalazły swoje miejsce

Załącznik:
ogon1.jpg [ 259.54 KiB | Przeglądane 7491 razy ]


Załącznik:
ogon2.jpg [ 281.49 KiB | Przeglądane 7491 razy ]


Załącznik:
ogon3.jpg [ 248.9 KiB | Przeglądane 7491 razy ]


oraz zrobiłem tym razem wtyczki (właściwie chwilowo tylko z jednej strony - czas)

Załącznik:
wtyk1.jpg [ 385.84 KiB | Przeglądane 7491 razy ]


Załącznik:
wtyk2.jpg [ 243.95 KiB | Przeglądane 7491 razy ]

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mystic - czyli czas na cos powaznego
PostNapisane: poniedziałek, 1 czerwca 2015, 10:27
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 29 października 2014, 22:55
Posty: 81
Wiek: 51
Lokalizacja: Wrocław
Pieknie serwa weszły ;)
A mi sie wczoraj YEP200 wymeldował, ale na tyle ze mogłem spokojnie wylądować. Chyba coś się stało z prockiem, bo nie chce zapamiętać żadnych ustawień. Muszę go rozebrac i sprawdzić. Kolega od zakupu ma taki sam problem. Więc już mi sie te regulatory nie podobają ;)

_________________
Buziaki Jurek :)


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mystic - czyli czas na cos powaznego
PostNapisane: poniedziałek, 1 czerwca 2015, 11:27
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
Procek powiadasz .... no to ja mam teorię spiskową ... oczywiście jak na razie niczym nie potwierdzoną czysta spekulacja ... ale .. mnie się też odmeldował regulator w locie tyle ze w kombacie. Wyczyścił się cały program, jest pustka. Jeszcze nie miałem kiedy sprawdzić czy powtórne zaprogramowanie się uda ale .... może nowe serie procków mają jakiś problem ? albo to są podróby ?

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mystic - czyli czas na cos powaznego
PostNapisane: poniedziałek, 1 czerwca 2015, 19:47
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
Napęd na miejscu:

Załącznik:
silnik.jpg [ 375.14 KiB | Przeglądane 7406 razy ]


Jurek 16x8 będzie ok ? czy może 17x9 ? (nie chce rakiety ziemia powietrze ;) )

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mystic - czyli czas na cos powaznego
PostNapisane: poniedziałek, 1 czerwca 2015, 20:04
Offline
Moderator
Avatar użytkownika

Dołączył(a): wtorek, 11 maja 2010, 21:15
Posty: 7094
Wiek: 51
Lokalizacja: Śrem
To daj 16x8

_________________
Pozdrawiam - Wojciech; POL - 7728
Jantar Themisto; Jantar Magic; Futaba 8FG
FILMY


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mystic - czyli czas na cos powaznego
PostNapisane: czwartek, 27 sierpnia 2015, 09:40
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
Trochę czasu minęło ale ... spotkał mnie zaszczyt aby model sprawdził i oblatał sam konstruktor :)
Ustawienia były tylko do minimalnej poprawki. Problem był z hamulcem silnika. Może przyda się dla potomnych:

YEP150
Aby hamulec działał nie wystarczy zaprogramować w tradycyjny sposób zakresu gazu.
Mamy 2 drogi:
1. programujemy zakres gazu, ustawiamy hamulec i schodzimy EndPointem dolnego zakresu o 10-15% - (wygodne jak mamy gaz na przełączniku)
2. jak używamy drążka - podczas programowania zakresu gazu ustawiamy dolną pozycje drążka na ok. 1/5 wychylenia (nie na sam dół)

Wtedy wszystko działa jak trzeba.

3 fotki :)

Załącznik:
01-mystic_oblot.jpg [ 375.8 KiB | Przeglądane 7006 razy ]


Załącznik:
02-mystic_oblot.jpg [ 304.76 KiB | Przeglądane 7006 razy ]


Załącznik:
03-mystic_oblot.jpg [ 160.82 KiB | Przeglądane 7006 razy ]

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mystic - czyli czas na cos powaznego
PostNapisane: czwartek, 27 sierpnia 2015, 10:26
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 29 października 2014, 22:55
Posty: 81
Wiek: 51
Lokalizacja: Wrocław
A to Stasiu - nie przyznał się :)
A Ty tez juz nim latałeś?

_________________
Buziaki Jurek :)


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mystic - czyli czas na cos powaznego
PostNapisane: czwartek, 27 sierpnia 2015, 11:32
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
Nie. Nie latalem. Zaczęliśmy kombinować z ustawieniem regulatora bez karty programujacej (oczywiście musiałem o niej zapomnieć ;)). No i tak przeprogramowalem że silnik już wtedy nie odpalił ;)

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mystic - czyli czas na cos powaznego
PostNapisane: niedziela, 4 października 2015, 21:46
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
No i stała się wielkopomna chwila ;)
Poleciałem, osobiście :)

Warunki na lotnisku do pierwszego samodzielnego lotu takim modelem najlepsze nie były ale co tam ;)
Start - bajka. Nadmiar mocy silnika robi rakietę ziemia powietrze, modelu nie trzeba rzucać tylko "zasugerować" mu pierwszy kierunek. Pomógł kolega z lotniska.

Latanie - bajka. Precyzyjna reakcja na stery, szeroki zakres prędkości no i ten świst :)
To mój pierwszy model na którym tak wyraźnie widać termikę.
Oczywiście model nie wykazuje żadnej chęci do lądowania :)

Pokręciłem się po niebie, pierwsze emocje delikatnie opadły więc zacząłem przymierzać się do lądowania.
Wiatr był akurat w poprzek pasa co zadanie dość utrudniało.
3 podejścia i trzeba było zmienić taktykę ... lądowanie w poprzek ;)
Na podejsciu udało się wytracić prędkość a na końcu motylek sprawnie sprawę załatwił.

Model w całości :) Po wszystkim galareta w nogach ;)

O filmiku nikt nawet nie pomyślał, jest tylko fotka z cyklu znajdź model na niebie ;)


Załączniki:
lot_.JPG [ 116.51 KiB | Przeglądane 6812 razy ]

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO
Góra
 Zobacz profil Wyślij e-mail

Wyświetl posty nie starsze niż:  Sortuj wg
Utwórz nowy wątek Odpowiedz w wątku  [ Posty: 90 ]  Przejdź na stronę Poprzednia strona  1, 2, 3, 4, 5  Następna strona

Strefa czasowa: UTC + 1


Kto przegląda forum

Użytkownicy przeglądający ten dział: Brak zidentyfikowanych użytkowników i 1 gość


Nie możesz rozpoczynać nowych wątków
Nie możesz odpowiadać w wątkach
Nie możesz edytować swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Skocz do:
cron

77,144,117 Wyświetlone Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Przyjazne użytkownikom polskie wsparcie phpBB3 - phpBB3.PL
