 Tytuł: Mosquito 260 V2
PostNapisane: sobota, 10 maja 2014, 22:37
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 27 listopada 2012, 14:53
Posty: 277
Wiek: 52
Lokalizacja: Smólnik k/Włocławka
Dawno, dawno temu (coś koło listopada zeszłego roku :) ) zakupiłem u p. Mirka z Lublina inny z jego modeli - a mianowicie motoszybowiec o nazwie Mosquito 260 (jest to druga wersja tego modelu, zdaje się, że jeszcze nie umieszczona oficjalnie na stronie).

Obrazek

I tak w końcu po wielu, wielu tygodniach model został ukończony i wygląda mniej, więcej tak:

Obrazek

Dzisiaj został oblatany :D, ale z braku operatora nie zostało to uwiecznione :( (poprawię się następnym razem, będzie więcej zdjęć, no i oczywiście filmik)
Jutro postaram się wrzucić także zdjęcia relacjonujące budowę; na chwilę obecną kilka danych:

rozpiętość - 2600 mm
długość - 1200 mm
waga do lotu (z aku 2650 3s) - niecałe 1500 g

_________________
pozdrawiam Jacek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mosquito 260 V2
PostNapisane: sobota, 10 maja 2014, 23:10
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 31 marca 2010, 08:00
Posty: 3701
Wiek: 70
Lokalizacja: Pabianice
Wygląda całkiem, całkiem....
A jak lata?

_________________
Pozdrawiam
karol


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mosquito 260 V2
PostNapisane: niedziela, 11 maja 2014, 12:58
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 13 kwietnia 2012, 14:28
Posty: 2194
Wiek: 55
Lokalizacja: Szczytniki
Miałem od "Mirka z L" (bo tak się kiedyś podpisywał na forum), model o nazwie Cygnus bodajże.
Latał poprawnie, tylko że jak na moje latanie to za delikatny był i po prostu rozleciał się w powietrzu.
Tak wyglądał
Załącznik:
13.jpg [ 121.81 KiB | Przeglądane 5391 razy ]

Ten twój to całkiem przyjemnie wygląda, ciekawe czy da się go pogonić po niebie?

_________________
Pozdrawiam Jurek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mosquito 260 V2
PostNapisane: niedziela, 11 maja 2014, 17:25
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 27 listopada 2012, 14:53
Posty: 277
Wiek: 52
Lokalizacja: Smólnik k/Włocławka
karlem napisał(a):
Wygląda całkiem, całkiem....
A jak lata?


Jest stabilny i przewidywalny, ładnie reaguje na lotki - ale muszę go dopiero porządnie wyregulować (środek ciężkości, kąty zaklinowania), zresztą dużego doświadczenia jeszcze nie mam - mogę go porównać jedynie do Toto-2 i Astira - bardziej trzyma się powietrza, lepiej reaguje na stery. Mam nadzieję, że zdecydowaną różnicę stwierdzę gdy polatam w lepszych warunkach (termika :) ), bo wczorajszy oblot odbył się ok. godz. 20 gdyż wcześniej nie dało rady ze względu na wiatr :(

Czy można poszaleć - w/g mnie raczej nie - jest to model bardziej do lotów termicznych ze względu na rozwiązania konstrukcyjne.

_________________
pozdrawiam Jacek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mosquito 260 V2
PostNapisane: niedziela, 11 maja 2014, 18:36
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 27 listopada 2012, 14:53
Posty: 277
Wiek: 52
Lokalizacja: Smólnik k/Włocławka
Budowę modelu rozpocząłem od kadłuba, który wykonany jest z deseczek balsowych 3 mm wzmocniony w części przedniej trójkątnymi listwami balsowymi 10x10mm, natomiast w części tylnej listwami 6x6; wręgi - sklejka topolowa 3mm (oprócz wręgi silnikowej - sklejka lotnicza 3mm)

Obrazek

W części mocowania skrzydeł znajduje się wzmocnienie ze sklejki 3mm; ze swojej strony wzmocniłem jeszcze krawędź kabinki listewką sosnową 3x3 biegnącą od wręgi silnikowej do ostatniej wręgi kabinki

Obrazek
Obrazek
Obrazek

Kadłub sklejony razem z wręgami i mocowaniem centropłata na surowo

Obrazek
Obrazek
Obrazek

Aby mieć możliwość zdejmowania statecznika poziomego dorobiłem gniazdo do śruby mocującej:

Obrazek
Obrazek

Do mocowania osprzętu wkleiłem dopasowane własnoręcznie półki:

Obrazek

Przyszedł czas na osłonę kabinki:

Obrazek
Obrazek

No i mała przymiarka:

Obrazek
Obrazek

Przejdźmy teraz do stateczników (wycinane z deseczki balsowej 6mm):

Obrazek

Gotowe wyglądają tak:

Obrazek
Obrazek

A na modelu tak:

Obrazek
Obrazek

Samo mocowanie statecznika poziomego - węglowy kołek ustalający oraz śruba mocująca:

Obrazek
Obrazek

O skrzydełkach - już jutro :)

Budowę skrzydeł a właściwie centropłata i końcówek rozpocząłem jak gdyby od końca - mianowicie od sklejenia poszyć (balsa 1.5 mm)

Obrazek

Na desce montażowej narysowałem dla ułatwienia obrysy (prawy i lewy) i na nich kolejno układałem i sklejałem poszczególne elementy.
Następny krok, to dźwigar główny (sklejka 3 mm + doklejona obustronnie sklejka 1 mm) i żebra środkowe centropłata (sklejka 3 mm)

Obrazek
Obrazek

Przygotowane wcześniej obrysy posłużyły teraz do ułożenia pozostałych listew

Obrazek

Kleiłem najpierw jedną, a później drugą część centropłata:

Obrazek
Obrazek

Celowo nie wklejałem ostatniego żebra, gdyż trzeba jeszcze było włożyć w gotowe otwory w żebrach przygotowane wcześniej rurki papierowe do przewodów serw.

Obrazek
Obrazek

Tak wygląda gotowy, "uzbrojony" centropłat, ale jeszcze bez poszycia górnego:

Obrazek

Lewa jego końcówka:

Obrazek

Widoczne dwa czarne elementy to rurka węglowa fi 6/4 jako pochwa bagnetów łączących końcówki skrzydeł z centropłatem. Jak widać ostatnie żebra mają jeszcze magnesy zabezpieczające rozsunięcie się obydwu części oraz złącza MPX do przewodów serw.

Obrazek

Budowa końcówek skrzydeł jest bardzo podobna, tylko zamiast listewek dźwigarów jest zastosowana rurka węglowa również fi6 /4 więc pokażę ostatnie zdjęcia:

Obrazek
Obrazek

Do końcówek trzeba było dokleić jeszcze zakończenia z dwóch sklejonych deseczek balsy 6 mm:

Obrazek

I na deser zostawiłem sobie wykonanie we własnym zakresie klap i lotek, gdyż nie było ich w zestawie (podobnie jak wtyków MPX)

Obrazek

Widoczna czarna linia z przodu to płaskowniczek węglowy 1x3 mm, który znacznie usztywnił całość.

Obrazek

I tak pokrótce przedstawiała by się budowa tego modelu (oczywiście dokleiłem górne poszycia i po przeszlifowaniu okleiłem całość folią Yelow z HK :D)

Ogólne wrażenia z budowy - pozytywne; elementy docięte znacznie lepiej niż w modelu Extra 300, choć jakość materiałów mogła być trochę lepsza (szczególnie sklejka topolowa okazała się dość krucha - trzeba było uważać przy ostatecznej obróbce).
Pozostaje teraz rzecz najprzyjemniejsza - testowanie modelu w locie :D

Wyposażenie:

silnik SK3,5/960kV
regulator Dualsky 45A
łopatki Graupner 10x6 (docelowo 11x6), kołpak fi 40
serwa lotek i klap Corona 239 MG, sterów TGY 9018 MG
pakiet TGY Nano Tech 3s 2650 mAh

Z tego co zauważyłem podczas oblotu, to zastosowany silnik jest trochę za ciężki (140 g), gdyż model ma dość długi przód i pakiet musiałem cofnąć znacznie do tyłu (połowa w kabinie, połowa pod skrzydłami) aby osiągnąć zamierzony środek ciężkości (75-80 mm od krawędzi natarcia). Jaki stosujecie kąt zaklinowania płata? Konstruktor przewidział 2,5 stopnia ale przy próbie nurkowania pod kątem 30-40 stopni i puszczeniu sterów model za szybko wyrównuje i ma tendencję do pompowania. Podłożyłem podkładkę 0,5 mm pod spływ płata - pomogło :) ale jeszcze muszę nad tym popracować.
Zastosowane śmigło jest chyba ciut przy małe (docelowo zamówiłem 11x6, gdyż nie miałem w domu), ale i tak na 3/4 gazu model szedł swobodnie pod kątem ok. 30 stopni (tylko do samego startu lepiej się czuł na pełnej mocy).

_________________
pozdrawiam Jacek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mosquito 260 V2
PostNapisane: poniedziałek, 9 czerwca 2014, 23:29
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 27 listopada 2012, 14:53
Posty: 277
Wiek: 52
Lokalizacja: Smólnik k/Włocławka
I obiecane kilka zdjęć oraz filmik :)

Obrazek
Obrazek
Obrazek



Trochę długo to trwało, ale odwieczne problemy z operatorem :(

_________________
pozdrawiam Jacek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Mosquito 260 V2
PostNapisane: sobota, 16 maja 2015, 14:15
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 27 listopada 2012, 14:53
Posty: 277
Wiek: 52
Lokalizacja: Smólnik k/Włocławka
Dziś przed południem wykorzystałem dość dobre warunki termiczne :) - wys. 960m, 1godz. 20min latania :D Proszę nie sugerować się godziną (8.32) zapomniałem przestawić godz. w nadajniku, było godzinę póżniej - 9.32
Poniżej log z lotu - czerwone kreski włączenie silnika, zielone wyłączenie.

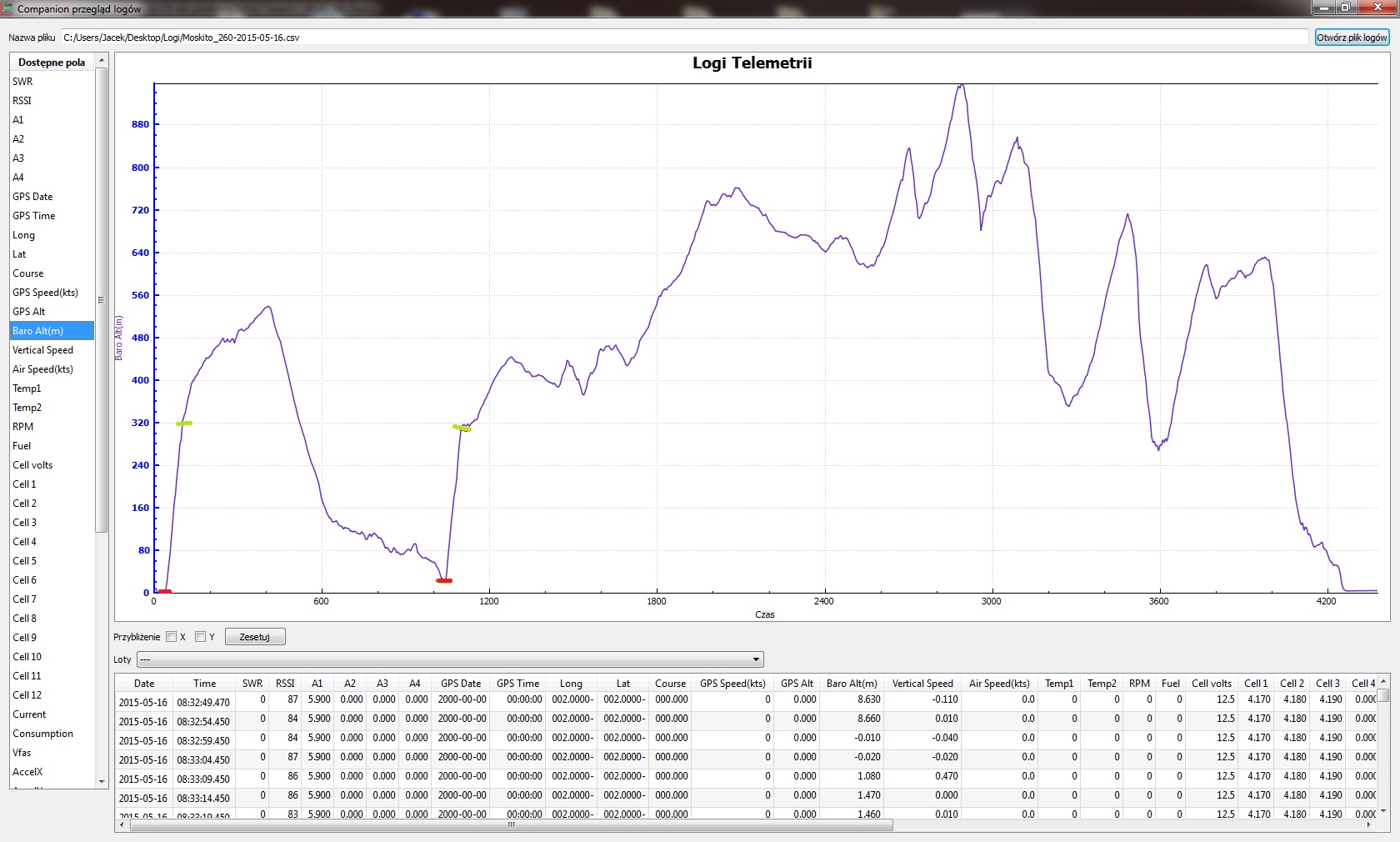

Zapis wysokośći w funkcji czasu
Załącznik:
Mos 1.jpg
Mos 1.jpg [ 379.47 KiB | Przeglądane 4351 razy ]

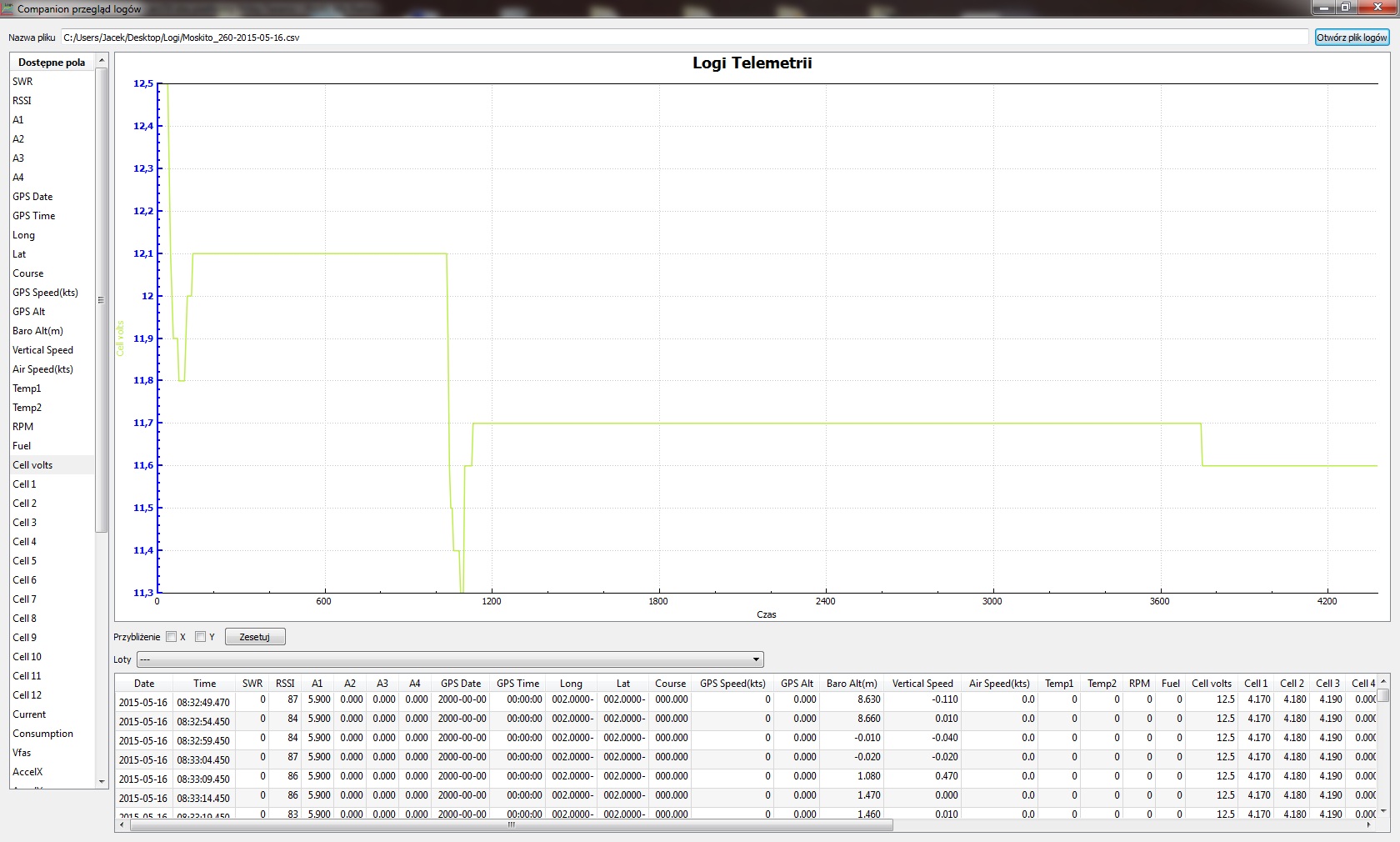

Zapis napięcia pakietu w funkcji czasu
Załącznik:
Mos 2.jpg
Mos 2.jpg [ 350.89 KiB | Przeglądane 4351 razy ]
