 Tytuł: Re: Bird of Time
PostNapisane: wtorek, 14 maja 2013, 09:54
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 3 czerwca 2010, 20:17
Posty: 4259
Wiek: 58
Lokalizacja: Wrocław
No no zaczyna już nieźle wyglądać.

_________________
Pozdrawiam
Konrad P.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Bird of Time
PostNapisane: wtorek, 14 maja 2013, 12:33
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 26 grudnia 2010, 21:21
Posty: 1944
Wiek: 54
Lokalizacja: COLNE Lancashire U.K.
Jak ja uwielbiam oglądać takie relacje 8-)

_________________
Pozdrawiam Jarek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Bird of Time
PostNapisane: wtorek, 14 maja 2013, 12:55
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 1 marca 2012, 18:49
Posty: 139
Wiek: 25
Lokalizacja: Kwidzyn
Już kiedyś zauważyłem, nie którzy robią klapy na spływie, a inni w środkowej części skrzydła. Ktoś ma informacje jakie są różnice, poza tym, że na spływie jest siła pochylająca model.

_________________
toto-0, hlg, guppy, umi

Pozdrawiam Mikołaj


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Bird of Time
PostNapisane: wtorek, 14 maja 2013, 14:23
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 13 października 2010, 09:16
Posty: 13
Wiek: 39
Lokalizacja: Ostrów Wlkp.
bracduv napisał(a):
Już kiedyś zauważyłem, nie którzy robią klapy na spływie, a inni w środkowej części skrzydła. Ktoś ma informacje jakie są różnice, poza tym, że na spływie jest siła pochylająca model.


Klapy (na spływie) i hamulce (np w ,,środkowej części'' skrzydła) to nie to samo.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Bird of Time
PostNapisane: środa, 15 maja 2013, 23:41
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 3 października 2012, 09:27
Posty: 260
Wiek: 40
Lokalizacja: Tarnów
Witam
Kabinkę trochę przerobiłem
Zrobiłem małe fazowanie kadłuba i teraz kabina pasuje za każdym razem 8-)
Załącznik:
31.JPG [ 147.91 KiB | Przeglądane 6733 razy ]

Załącznik:
32.JPG [ 145.14 KiB | Przeglądane 6733 razy ]

Ze sklejki 3mm zrobiłem półkę na serwa
Załącznik:
33.JPG [ 157.26 KiB | Przeglądane 6733 razy ]

Po zamontowaniu Bird machał z radości ogonkiem jak pies :lol:
Teraz wszystko będzie nabierać mocy urzędowej , bo do środy raczej nie będę miał czasu na modelowanie :x

_________________
Pozdrawiam Wojtek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Bird of Time
PostNapisane: piątek, 24 maja 2013, 21:30
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 3 października 2012, 09:27
Posty: 260
Wiek: 40
Lokalizacja: Tarnów
Witam
Uzbroiłem skrzydła w hamulce :mrgreen:
Mechanizm podpatrzony w internecie , prosty ale skoro jest stosowany i działa to dlaczego by nie skorzystać ;)
Tak zamknięty ..
Załącznik:
34.JPG [ 159.98 KiB | Przeglądane 6677 razy ]

A tak otwarty
Załącznik:
35.JPG [ 173.97 KiB | Przeglądane 6677 razy ]

Mechanizm tylko otwiera a zamykanie to pęd powietrza , ale jak już będzie wszystko gotowe to zamontuje mały haczyk , by hamulec zamykał się wraz z cofaniem serwa
Wszystko jest podpięte w Turnigy 9x na 3 pozycyjnym przełączniku i działa to tak

_________________
Pozdrawiam Wojtek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Bird of Time
PostNapisane: czwartek, 30 maja 2013, 22:34
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 3 października 2012, 09:27
Posty: 260
Wiek: 40
Lokalizacja: Tarnów
Dalszy ciąg prac
Owiewka została prze laminowana 2x tkaniną 48g
Kadłub pomalowałem 2x rzadkim cellonem a przód dodatkowo prze laminuje wraz z wręgą silnika tkaniną 48g 2-3 razy
Uszy skrzydła dostały keson i krawędź natarcia
To co na fotce waży 2150g a bez butelki z piwem 1370g :mrgreen:
Załącznik:
36.JPG [ 144.18 KiB | Przeglądane 6598 razy ]

Z wyposażenia zamontowane są 4 serwa , silnik i kołpak ze śmigłem
No i dodatkowa fotka z Guppy tak dla porównania wielkości
Załącznik:
37.JPG [ 162.32 KiB | Przeglądane 6598 razy ]

_________________
Pozdrawiam Wojtek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Bird of Time
PostNapisane: piątek, 31 maja 2013, 08:13
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 3 czerwca 2010, 20:17
Posty: 4259
Wiek: 58
Lokalizacja: Wrocław
Piękna robota :)

_________________
Pozdrawiam
Konrad P.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Bird of Time
PostNapisane: piątek, 31 maja 2013, 08:23
Offline
Administrator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:16
Posty: 6583
Wiek: 38
Lokalizacja: Czechowice-Dziedzice
Wojtek, a czy nie lepiej było by ten hamulec zrobić na sztywno na snapie kulowym ?

_________________
To bzykanie coś oznacza. Takie bzyczące bzykanie nie bzyka bez powodu.

pozdrawiam Marcin


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Bird of Time
PostNapisane: piątek, 31 maja 2013, 09:24
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 3 października 2012, 09:27
Posty: 260
Wiek: 40
Lokalizacja: Tarnów
Meloow napisał(a):
Wojtek, a czy nie lepiej było by ten hamulec zrobić na sztywno na snapie kulowym ?


Było by to dość kłopotliwe do wykonania . Podczas otwierania hamulca zmienia sie punkt podparcia o około 5-7 mm
To rozwiązanie jest proste i z tego co czytałem skuteczne a wszelkie powstałe luzy są kasowane przez napór powietrza .Dlatego robienie całej mechaniki na sztywno jest chyba pozbawione sensu .Ale zastanawiałem się długo nad tym rozwiązaniem i jeśli to zawiedzie to będzie trzeba zastosować podwójną dźwignie ( coś w stylu pantografu ) ale mam nadzieje , że już nie będę musiał nic przerabiać :)

_________________
Pozdrawiam Wojtek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Bird of Time
PostNapisane: piątek, 31 maja 2013, 10:29
Offline
Moderator
Avatar użytkownika

Dołączył(a): niedziela, 21 marca 2010, 18:35
Posty: 2286
Wiek: 57
Lokalizacja: Poznań - Jeżyce
Woytek80 napisał(a):
Meloow napisał(a):
Wojtek, a czy nie lepiej było by ten hamulec zrobić na sztywno na snapie kulowym ?


Było by to dość kłopotliwe do wykonania . Podczas otwierania hamulca zmienia sie punkt podparcia o około 5-7 mm
To rozwiązanie jest proste i z tego co czytałem skuteczne a wszelkie powstałe luzy są kasowane przez napór powietrza .Dlatego robienie całej mechaniki na sztywno jest chyba pozbawione sensu .Ale zastanawiałem się długo nad tym rozwiązaniem i jeśli to zawiedzie to będzie trzeba zastosować podwójną dźwignie ( coś w stylu pantografu ) ale mam nadzieje , że już nie będę musiał nic przerabiać :)

No tak, jedynie można zastosować luźne "oczko" obejmujące popychacz.

_________________
Bartek
NEVER STOP EXPLORING!


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Bird of Time
PostNapisane: sobota, 1 czerwca 2013, 08:26
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 1 marca 2012, 18:49
Posty: 139
Wiek: 25
Lokalizacja: Kwidzyn
Tak sobie myślę do transportu bym przymocował taśmę bądź zmajstrował mały zaczem w środku i dał gumkę, prawo murphiego działa i kto wie czy się nie otworzą i coś je przygniecie. Poza tym robota wspaniała, drugie zdjęcie obrazuje wielkość. Sądzę po wielkości stateczników, że nie będzie to dziki model.

_________________
toto-0, hlg, guppy, umi

Pozdrawiam Mikołaj


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Bird of Time
PostNapisane: sobota, 1 czerwca 2013, 10:21
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 25 marca 2010, 23:14
Posty: 44
Lokalizacja: Bielsko-Biała
bracduv napisał(a):
Tak sobie myślę do transportu bym przymocował taśmę bądź zmajstrował mały zaczep w środku i dał gumkę, prawo murphiego działa i kto wie czy się nie otworzą i coś je przygniecie.


A czytałeś CAŁY wątek?? - tak jest magnesik/blaszka co trzyma hamulec podczas transportu ....

_________________
"Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" Stanisław Lem
pozdrawiam JERZY

skype: buwi777 gg: 6076886


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Bird of Time
PostNapisane: sobota, 8 czerwca 2013, 21:24
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 3 października 2012, 09:27
Posty: 260
Wiek: 40
Lokalizacja: Tarnów
bracduv napisał(a):
Sądzę po wielkości stateczników, że nie będzie to dziki model.

A czy mógł byś rozwinąć tę myśl ?
Jako ster wysokości robi cały statecznik poziomy . Jego wychylenia to coś około 20 mm góra/dół co przy SW pływającym o tej powierzchni jest bardzo skuteczne ( takiej odpowiedzi udzielił mi modelarz , który posiada model z takim SW )
Ster kierunku to około 80 mm prawo/lewo
Z instrukcji Bird of Time Dynaflite Wychylenia do ostrego latania ( o ile można latać tak szybowcem do zabawy w szukanie termiki ) to
Ster wysokości 15mm góra / dół . Ster kierunku 38mm prawo / lewo
I gdy by nie skrzydło z profilem płasko wypukłym bez lotek ze wzniosem , to można by było nim troszkę powydziwiać :D

Ciąg dalszy prac nad kadłubem

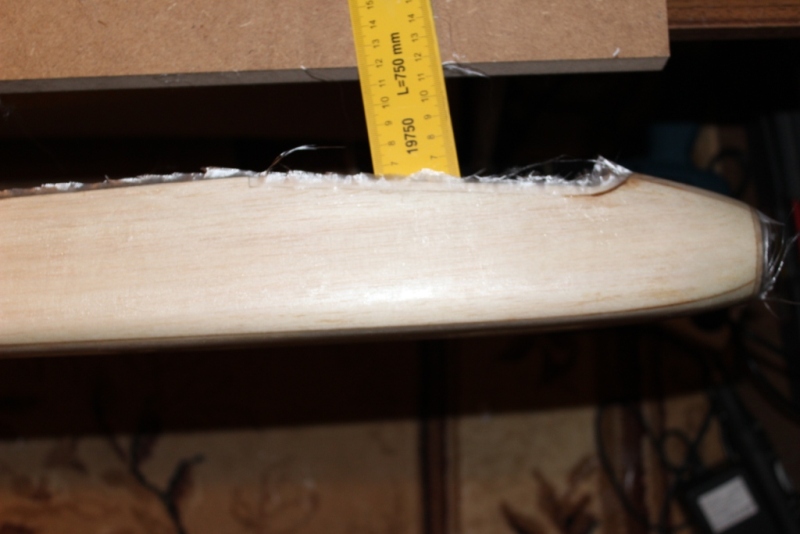

Cały kadłub za laminowałem tkaninom 48g a przód z wręgą silnikową 2x 48g
Załącznik:
38.JPG [ 136.25 KiB | Przeglądane 6390 razy ]

Wybrałem też niepotrzebny materiał z wewnętrznej części owiewki przez co rozjechała mi się o 2 mm :x . Potraktowałem ją od wewnątrz tkaniną 48g i ścisnąłem na kadłubie.
Po wyschnięciu owiewka zrobiła się bardzo sztywna i wchodzi z lekkim oporem
Załącznik:
39.JPG [ 148.49 KiB | Przeglądane 6390 razy ]

Kadłub prysnąłem podkładem i przeszlifowałem do uzyskania gładkości . Całość jeszcze trzeba będzie gdzie nie gdzie pod szpachlować , ale to już kosmetyka i na lustro na pewno nie będę wykańczał . Ale będę się starał że by jakoś wyglądało :)
Załącznik:
40.JPG [ 147.05 KiB | Przeglądane 6390 razy ]


Jeśli chodzi o wagę kadłuba to po laminowaniu i malowaniu podkładem doszło 36g a cały kadłub z owiewką waży teraz 373g. Nie wiem czy to dużo jak na model o tej rozpiętości . Ale czytałem że modele 3m ważą między 2-3kg i latają dość sprawnie .
Ale wszystko się okaże jak model poleci :)

_________________
Pozdrawiam Wojtek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Bird of Time
PostNapisane: niedziela, 9 czerwca 2013, 08:04
Offline
Moderator
Avatar użytkownika

Dołączył(a): wtorek, 11 maja 2010, 21:15
Posty: 7094
Wiek: 51
Lokalizacja: Śrem
Woytek80 napisał(a):
czytałem że modele 3m ważą między 2-3kg i latają dość sprawnie.

Wojtku nie wierz w takie teoretyzowanie. Równie dobrze można przyjąć, że na każdy metr rozpiętości 1kg masy i będzie OK.
A to się nijak ma do rzeczywistości. Jak model będzie latał zależy od profilu i jego obciążenia.
Discus i Ventus z CM Pro, oba 2,6m, do lotu miały około 1,5-1,7kg i co? Latało to jak wściekły szerszeń.
Jeżeli wyjdzie Ci obciążenie do 40g/dm2, to jest OK. W TYM modelu miałem obciążenie ok. 36g/dm2 i latała rewelacyjnie. Obecnie w MINIMOA mam obciążenie ok. 51g/dm2 i też lata super, bo... inny profil skrzydła.
Tak, że... nie samą wagą model lata ;)

P.S. Stery już i leniwy jestem i nie chce mi się szukać, jaki profil ma skrzydło?

_________________
Pozdrawiam - Wojciech; POL - 7728
Jantar Themisto; Jantar Magic; Futaba 8FG
FILMY


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Bird of Time
PostNapisane: niedziela, 9 czerwca 2013, 09:00
Offline
Moderator
Avatar użytkownika

Dołączył(a): niedziela, 21 marca 2010, 09:34
Posty: 4878
Wiek: 49
Lokalizacja: Plewiska
Ale rozpiętość nie tworzy masy . Prędzej przeliczenie objętości modelu mogło by jakoś wskazać masę .
Inaczej będą ważyć płaty 3 metry rozpiętości z cięciwą15cm a inaczej 2metry z cięciwą 30cm

_________________
Pozdrawiam Krzysiek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Bird of Time
PostNapisane: niedziela, 9 czerwca 2013, 10:24
Offline
Moderator
Avatar użytkownika

Dołączył(a): wtorek, 11 maja 2010, 21:15
Posty: 7094
Wiek: 51
Lokalizacja: Śrem
No przeca napisołek, co nie
wojcio69 napisał(a):
Tak, że... nie samą wagą model lata ;)

To czego sie mnie cepia jak ten baca tej łowiecki na hali, co?
Strasznie mocno uogólniając lotność to współrzędne profilu i jego obciążenia względem prędkości.
A za chwilę zacznie się bicie piany, który parametr jest ważniejszy i co ma większe zaczenie.

_________________
Pozdrawiam - Wojciech; POL - 7728
Jantar Themisto; Jantar Magic; Futaba 8FG
FILMY


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Bird of Time
PostNapisane: niedziela, 9 czerwca 2013, 10:58
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 3 października 2012, 09:27
Posty: 260
Wiek: 40
Lokalizacja: Tarnów
Profil to prawde mówiąc nie wiem jaki jest bo po po prostu nie wiem jak to sprawdzić i do czego porównać a na planach nie pisze :oops:
Wygląda tak
Załącznik:
41.JPG [ 83.47 KiB | Przeglądane 6319 razy ]

Cięciwa 257mm w najgrubszym miejscu ma 24mm
Co do wagi to tak tylko się zastanawiam , jak na razie wychodzi mi 1660g z pełnym wyposażeniem .
Dojdzie jeszcze folia , malowanie i łącznik krawędzi spływu w uszach + jakieś rzepy i inne mocowania
Co do wagi to nie chcę za bardzo przekroczyć z racji na silnik :)

_________________
Pozdrawiam Wojtek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Bird of Time
PostNapisane: sobota, 22 czerwca 2013, 22:01
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 3 października 2012, 09:27
Posty: 260
Wiek: 40
Lokalizacja: Tarnów
Z dniem 11.06.20013 stałem się posiadaczem takiej małej istotki ( córeczka ) więc praca przy modelu gwałtownie zwolniła :D
Swoje już odchorowałem więc zaczynam dalej budować .
Dziś model został pomalowany na biało + czarna owiewka
Z końcowego efektu jestem zadowolony bo wyszło gładko , a i biały kolor też troszkę maskuje nierówności :D
Załącznik:
42.JPG [ 119.04 KiB | Przeglądane 6247 razy ]

Teraz tylko po oklejać folią i przykręcić resztę wyposażenia :D
Prace idą równolegle z naprawą Gupika więc jeszcze to potrwa :x

_________________
Pozdrawiam Wojtek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Bird of Time
PostNapisane: niedziela, 23 czerwca 2013, 08:19
Woytek80 napisał(a):
Z dniem 11.06.20013 stałem się posiadaczem takiej małej istotki ( córeczka ) więc praca przy modelu gwałtownie zwolniła :D

Gratuluję przyjścia na świat Istotki i życzę dużo zdrowia Jej i Mamusi :D A Tobie cierpliwości, bo taka mała istota wymaga jej więcej, niż najbardziej wymagający model :mrgreen:


Góra


Wyświetl posty nie starsze niż:  Sortuj wg
Utwórz nowy wątek Odpowiedz w wątku  [ Posty: 58 ]  Przejdź na stronę Poprzednia strona  1, 2, 3  Następna strona

Strefa czasowa: UTC + 1


Kto przegląda forum

Użytkownicy przeglądający ten dział: Brak zidentyfikowanych użytkowników i 1 gość


Nie możesz rozpoczynać nowych wątków
Nie możesz odpowiadać w wątkach
Nie możesz edytować swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Skocz do:
cron

77,144,226 Wyświetlone Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Przyjazne użytkownikom polskie wsparcie phpBB3 - phpBB3.PL
