 Tytuł: Re: Frezareczka CNC
PostNapisane: poniedziałek, 9 stycznia 2017, 23:01
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 5 czerwca 2013, 17:02
Posty: 1282
Wiek: 65
Lokalizacja: Bestwinka
Dzięki :D. Pilnie śledzę Twoje poczynania bo też zaczynam przygodę z CNC.

_________________
Pozdrawiam
Marek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezareczka CNC
PostNapisane: wtorek, 10 stycznia 2017, 12:01
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 27 stycznia 2016, 22:47
Posty: 104
Wiek: 39
Lokalizacja: Kleszczewo
Jedno co mogę doradzić - sztywność, sztywność, sztywność konstrukcji !!!
Frezarka CNC to zupełnie inne opory niż przy drukarce 3D (niby oczywiste ale jak ktoś nie widział może nie zdawać sobie sprawy jak wielkie są różnice).
Od niedawna jestem szczęśliwym posiadaczem drukarki 3D (corexy na bazie projektu Sławka z rctruck), jednak poskładałem ją z klamotów przewidzianych do małej frezareczki cnc do alu. Klejona solidna obudowa, zbyt mocne silniki, pogrubione wałki (12mm X i Y, 16mm Z) prądy znacznie większe niż wytrzymałość stepsticków...
Efekt - nie mam większości problemów z którymi borykają się właściciele drukarek na słabszych silnikach i cieniutkich wałkach.
Jeszcze jedno spostrzeżenie - wałki... Kupowałem w odstępie 5 lat. Wspomniane 16mm 5 lat temu w polskim sklepie internetowym, ostatnio 12mm na alle...
Twardość nie do porównania. Tegoroczne wałki docinałem tandetną piłą taśmową bez problemu, stare 16 nie dały się ruszyć...
Tak więc zachęcam do przekraczania minimalnego budżetu :-) Lepiej składać wolniej a solidniej.

_________________
pozdrawiam
Janusz


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezareczka CNC
PostNapisane: wtorek, 10 stycznia 2017, 14:08
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 9 października 2014, 20:46
Posty: 268
Wiek: 41
Lokalizacja: Rozterk
JSt napisał(a):
Lepiej składać wolniej a solidniej.

Dlatego też moja relacja z budowy może się troszkę przeciągnąć ;) Moje silniczki mają 1,89Nm mam nadzieję że nie będą za słabe :D
Załącznik:
20170110_123138.jpg [ 116.24 KiB | Przeglądane 3671 razy ]
Załącznik:
20170110_123150.jpg [ 117.73 KiB | Przeglądane 3671 razy ]

Podziękowania dla Mikrus193 za pomoc w doborze zestawu, i nie tylko :D

_________________
"Ludzie nie dlatego przestają się bawić, bo się starzeją, lecz starzeją się, bo przestają się bawić"

Pozdrawiam Piotrek
POL 505


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezareczka CNC
PostNapisane: wtorek, 31 stycznia 2017, 13:04
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 9 października 2014, 20:46
Posty: 268
Wiek: 41
Lokalizacja: Rozterk
Kupiłem ostatnio materiał na podstawkę pod silniki, tak to sobie wykombinowałem ;)
Załącznik:
20170128_173845.jpg [ 92.04 KiB | Przeglądane 3589 razy ]
Załącznik:
Podstawka pod Nema 23.jpg
Podstawka pod Nema 23.jpg [ 50.94 KiB | Przeglądane 3589 razy ]
Takie tam małe szkice 3D (moje pierwsze) :mrgreen:
Załącznik:
Podstawka w 3D.jpg
Podstawka w 3D.jpg [ 30.05 KiB | Przeglądane 3582 razy ]
Załącznik:
Podstawka w 3D z góry.jpg
Podstawka w 3D z góry.jpg [ 32.32 KiB | Przeglądane 3582 razy ]

_________________
"Ludzie nie dlatego przestają się bawić, bo się starzeją, lecz starzeją się, bo przestają się bawić"

Pozdrawiam Piotrek
POL 505


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezareczka CNC
PostNapisane: wtorek, 31 stycznia 2017, 14:07
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 4581
Wiek: 40
Lokalizacja: Kraków
Mocowania na bogato :D

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezareczka CNC
PostNapisane: wtorek, 31 stycznia 2017, 15:22
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 9 października 2014, 20:46
Posty: 268
Wiek: 41
Lokalizacja: Rozterk
Ellipsis napisał(a):
Mocowania na bogato :D

Troszku zaoszczędziłem na podporach śrub, przyszły przed momentem :D Koszt jednego kompletu 6,5 $ :mrgreen:


Załączniki:
20170131_152032.jpg [ 131.01 KiB | Przeglądane 3551 razy ]
20170131_151442.jpg [ 65.48 KiB | Przeglądane 3551 razy ]

_________________
"Ludzie nie dlatego przestają się bawić, bo się starzeją, lecz starzeją się, bo przestają się bawić"

Pozdrawiam Piotrek
POL 505
Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezareczka CNC
PostNapisane: wtorek, 31 stycznia 2017, 15:49
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 4581
Wiek: 40
Lokalizacja: Kraków
Fakt, dobra cena.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezareczka CNC
PostNapisane: środa, 1 lutego 2017, 00:38
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 20 lipca 2014, 20:49
Posty: 176
Wiek: 42
Lokalizacja: Toruń
Cześć Piotrek. Ciekawa relacja i podglądam z zainteresowaniem, bo mam w planach podobną maszynę. Mam prośbę, czy mógłbyś wstawiać linki do kupowanych części? I jeśli to możliwe to ew. jakaś kalkulacja kosztów, jeśli nie na bieżąco, to chociaż na koniec ;)

_________________
Pozdrawiam, Marcin


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezareczka CNC
PostNapisane: czwartek, 9 marca 2017, 10:17
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 9 października 2014, 20:46
Posty: 268
Wiek: 41
Lokalizacja: Rozterk
marcelizor napisał(a):
Cześć Piotrek. Ciekawa relacja i podglądam z zainteresowaniem, bo mam w planach podobną maszynę. Mam prośbę, czy mógłbyś wstawiać linki do kupowanych części? I jeśli to możliwe to ew. jakaś kalkulacja kosztów, jeśli nie na bieżąco, to chociaż na koniec ;)

Nie ma sprawy. Dawno nic nie pisałem bo tak jak wspominałem budowa troszkę potrwa. Cały czas biłem się z tym jakie śruby zastosować i w końcu się zdecydowałem. I tak na Z, na X na Y ;) Czekam na przesyłkę :D
cdn...

_________________
"Ludzie nie dlatego przestają się bawić, bo się starzeją, lecz starzeją się, bo przestają się bawić"

Pozdrawiam Piotrek
POL 505


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezareczka CNC
PostNapisane: środa, 5 kwietnia 2017, 05:47
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 9 października 2014, 20:46
Posty: 268
Wiek: 41
Lokalizacja: Rozterk
Śruby przyszły. W sumie od wysyłki szły 7 dni DHL przez cło ;)

_________________
"Ludzie nie dlatego przestają się bawić, bo się starzeją, lecz starzeją się, bo przestają się bawić"

Pozdrawiam Piotrek
POL 505


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezareczka CNC
PostNapisane: sobota, 6 maja 2017, 10:19
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 9 października 2014, 20:46
Posty: 268
Wiek: 41
Lokalizacja: Rozterk

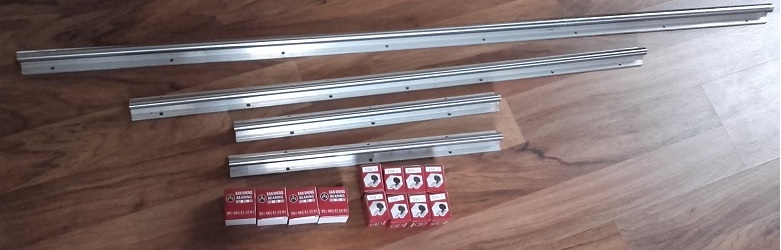

Troszkę części przybyło. Niestety obróbka trwa bardzo wolno a właściwie stanęła w miejscu. Totalny brak czasu :( Podpory i łożyska kupiłem w Poltechu ;)
Załącznik:
podpory i łożyska.jpg
podpory i łożyska.jpg [ 65.53 KiB | Przeglądane 3099 razy ]
Załącznik:
2017-03-24_13.08.56.jpg [ 92.71 KiB | Przeglądane 3099 razy ]

Małe przymiarki na sucho :D
Załącznik:
20170506_131349.jpg [ 142.88 KiB | Przeglądane 3084 razy ]
Załącznik:
20170506_131344.jpg [ 174.3 KiB | Przeglądane 3084 razy ]
Załącznik:
20170506_131337.jpg [ 143.79 KiB | Przeglądane 3084 razy ]

_________________
"Ludzie nie dlatego przestają się bawić, bo się starzeją, lecz starzeją się, bo przestają się bawić"

Pozdrawiam Piotrek
POL 505


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezareczka CNC
PostNapisane: niedziela, 21 maja 2017, 13:51
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 9 października 2014, 20:46
Posty: 268
Wiek: 41
Lokalizacja: Rozterk
W miarę możliwości czasowych prace postępują :nieufny: Troszku formatek przybyło. Jeszcze tylkooooo po grubości i wiercenie ewentualnie gwintowanie ;)


Załączniki:
20170513_121105.jpg [ 118.52 KiB | Przeglądane 2996 razy ]
20170513_131521.jpg [ 105.65 KiB | Przeglądane 2996 razy ]
20170513_131534.jpg [ 94.79 KiB | Przeglądane 2996 razy ]
20170513_140645.jpg [ 105.99 KiB | Przeglądane 2996 razy ]

_________________
"Ludzie nie dlatego przestają się bawić, bo się starzeją, lecz starzeją się, bo przestają się bawić"

Pozdrawiam Piotrek
POL 505
Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezareczka CNC
PostNapisane: poniedziałek, 6 listopada 2017, 21:44
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 9 października 2014, 20:46
Posty: 268
Wiek: 41
Lokalizacja: Rozterk
Czy się nada :?: http://sklep.cncprofi.com/zasilacz-impulsowy-24v-230v-250w-10a-cnc.html do zestawu jaki posiadam ;) Prace idą znowu (obróbka ) :D

_________________
"Ludzie nie dlatego przestają się bawić, bo się starzeją, lecz starzeją się, bo przestają się bawić"

Pozdrawiam Piotrek
POL 505


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezareczka CNC
PostNapisane: poniedziałek, 6 listopada 2017, 23:06
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 4581
Wiek: 40
Lokalizacja: Kraków
To zależy... Zakładając, że zasilasz elektronikę z tego samego źródła i że weźmie ona tylko 1A, to przy sterowaniu pełnym krokiem:
2,8A+2,8A+2,8A+1A = 9,4A czyli tak mocno na styk.
ale producent w dokumentacji silników zaleca użycie półkroku do sterowania, więc: 2,8A x 2 + 2,8A x 2 + 2,8A x 2 + 1A = 17,8A
Nie wiem tylko po co Ci taki wypasiony zasilacz. To nie centrum badawcze a prosta obrabiarka. Weź trafo, mostek prostujący i małą garść kondensatorów i oporników = masz zasilacz jak marzenie.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezareczka CNC
PostNapisane: wtorek, 7 listopada 2017, 20:42
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 9 października 2014, 20:46
Posty: 268
Wiek: 41
Lokalizacja: Rozterk
Hubert jakch parametrów transformatora mam szukać. Elektryk ze mnie marny. Przeczepałem różne portale aledrogo i jest tam tego od groma. Zapewne jeszcze kilka pytań się pojawi :)

_________________
"Ludzie nie dlatego przestają się bawić, bo się starzeją, lecz starzeją się, bo przestają się bawić"

Pozdrawiam Piotrek
POL 505


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezareczka CNC
PostNapisane: środa, 8 listopada 2017, 09:59
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 3 stycznia 2017, 09:32
Posty: 346
Wiek: 36
Lokalizacja: Warszawa
Tutaj jest podane kawa na ławę:

http://www.akcesoria.cnc.info.pl/pliki/ ... kowych.pdf
https://www.cnc.info.pl/dobor-transform ... 24032.html

Prąd z trafo po wyprostowaniu mostkiem będzie miał 1.4 x napięcie na trafo. Czyli jak transformator ma 17V na wyjściu to po wyprostowaniu będzie miał 17 x 1.4 = ~24V
A prądowo/mocowo - to dobierasz sobie pod silniki.
Sugerują 70% wartości nominalnej.

_________________
Pozdrawiam
Przemek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezareczka CNC
PostNapisane: środa, 8 listopada 2017, 16:32
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 9 października 2014, 20:46
Posty: 268
Wiek: 41
Lokalizacja: Rozterk
Dziękuję za linka. Lekturę mam już za sobą ;) Teraz wszystko policzyć :nieufny:
Mała edyta. Policzyłem, wyszło, że transformator powinien mieć napięcie wtórne 15,27-16,2V. Znalazłem coś takiego aledrogo Ma dobre napięcie oraz odczep na 6V (może się przyda) ale moc transformatora to 100VA Czy to nie za mało? Z tego co przeczytałem co podesłał Przemek wychodzi 9,4A x16V=150VA :nieufny:

_________________
"Ludzie nie dlatego przestają się bawić, bo się starzeją, lecz starzeją się, bo przestają się bawić"

Pozdrawiam Piotrek
POL 505


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezareczka CNC
PostNapisane: czwartek, 9 listopada 2017, 08:52
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 3 stycznia 2017, 09:32
Posty: 346
Wiek: 36
Lokalizacja: Warszawa
100 jest pod korek.

_________________
Pozdrawiam
Przemek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezareczka CNC
PostNapisane: czwartek, 9 listopada 2017, 13:17
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 9 października 2014, 20:46
Posty: 268
Wiek: 41
Lokalizacja: Rozterk
Dzięki. Zatem małe co nieco już w drodze :D
Załącznik:
zasilacz części.jpg
zasilacz części.jpg [ 54.39 KiB | Przeglądane 2103 razy ]

Powyżej mała lista czy dobrze to dobrałem :?: Zabezpieczenie 3A na wtórnym przed sterowaniem silników a 10A na pierwotnym. Chciałem tylko zaznaczyć, że elektronik ze mnie :mrgreen: miałem na uwadze schemat poniżej :arrow:
Załącznik:
Schemat z cnc info.jpg
Schemat z cnc info.jpg [ 42.71 KiB | Przeglądane 2103 razy ]

Czerwonym kolorem opisalem wartość bezpieczników.

_________________
"Ludzie nie dlatego przestają się bawić, bo się starzeją, lecz starzeją się, bo przestają się bawić"

Pozdrawiam Piotrek
POL 505


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Frezareczka CNC
PostNapisane: piątek, 17 listopada 2017, 16:49
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 9 października 2014, 20:46
Posty: 268
Wiek: 41
Lokalizacja: Rozterk

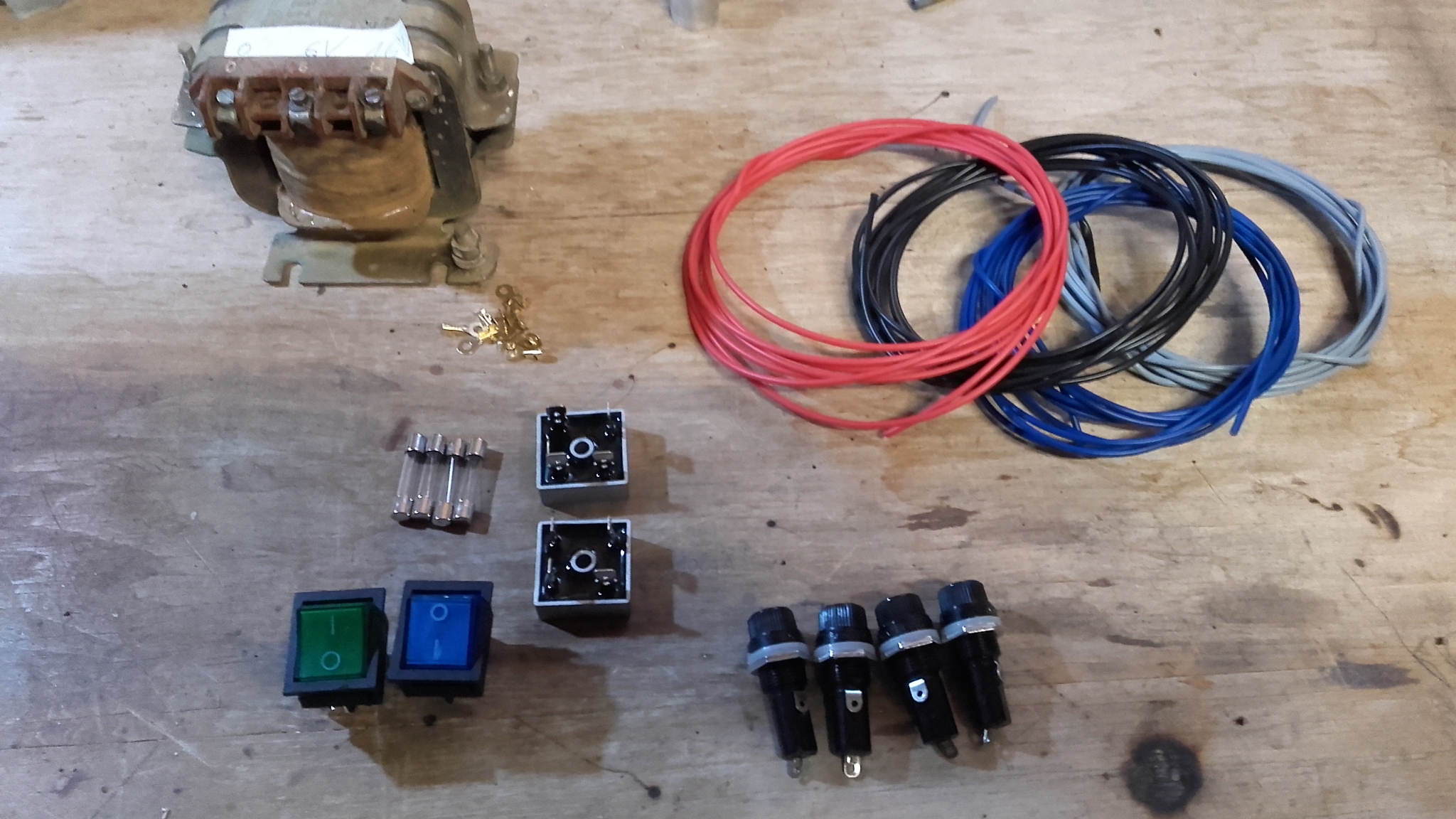

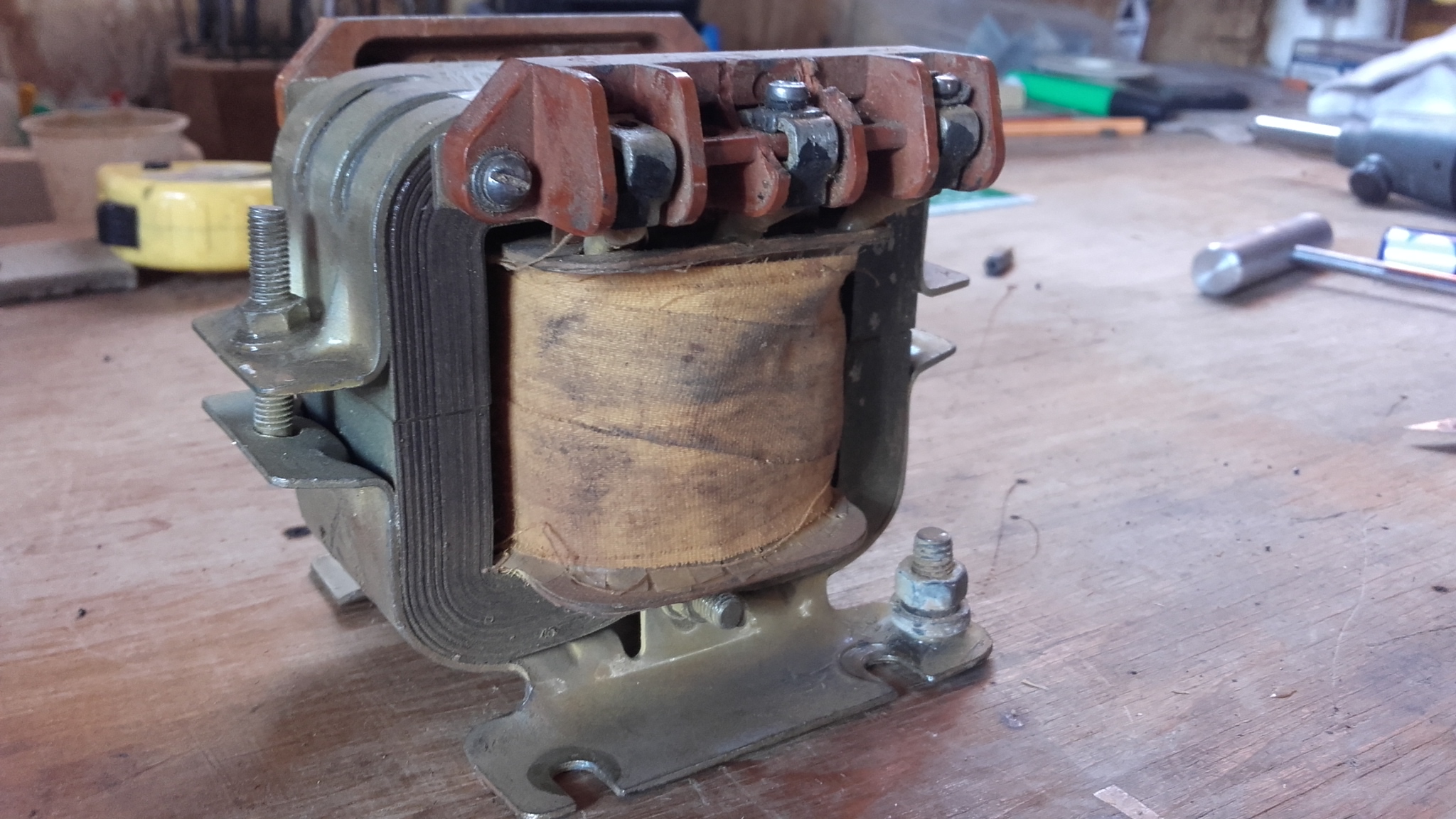

Zbieram materiały potrzebne do wykonania zasilacza :D


Załączniki:
20171117_154400.jpg [ 911.46 KiB | Przeglądane 2051 razy ]
20171114_132322.jpg [ 881.16 KiB | Przeglądane 2051 razy ]

_________________
"Ludzie nie dlatego przestają się bawić, bo się starzeją, lecz starzeją się, bo przestają się bawić"

Pozdrawiam Piotrek
POL 505
Góra
 Zobacz profil Wyślij e-mail

Wyświetl posty nie starsze niż:  Sortuj wg
Utwórz nowy wątek Odpowiedz w wątku  [ Posty: 67 ]  Przejdź na stronę Poprzednia strona  1, 2, 3, 4  Następna strona

Strefa czasowa: UTC + 1


Kto przegląda forum

Użytkownicy przeglądający ten dział: Brak zidentyfikowanych użytkowników i 3 gości


Nie możesz rozpoczynać nowych wątków
Nie możesz odpowiadać w wątkach
Nie możesz edytować swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Skocz do:

59,100,849 Wyświetlone Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Przyjazne użytkownikom polskie wsparcie phpBB3 - phpBB3.PL
