 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: środa, 6 kwietnia 2016, 08:42
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 804
Wiek: 45
Lokalizacja: Opole
Ale mam dwa takie silniki więc mam możliwość porównania. A tak a'propos próbowałeś pisać ten program o którym rozmawialiśmy w sąsiednim wątku? Czy dałeś sobie spokój? Powoli zaczynają docierać do mnie części i będę składać maszynkę w przyszłym tygodniu więc fajnie by było gdyby można było popróbować;-)

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: czwartek, 7 kwietnia 2016, 09:04
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 804
Wiek: 45
Lokalizacja: Opole
Powoli docierają do mnie części do maszynki, wczoraj przyjechał zasilacz (ten linkowany przez Artu)
Załącznik:
WP_20160406_11_54_42_Pro.jpg [ 166.13 KiB | Przeglądane 4184 razy ]

Załącznik:
WP_20160406_11_54_49_Pro.jpg [ 197.09 KiB | Przeglądane 4184 razy ]


Jak za 50zeta to fajny sprzęt, tylko że nie wiem jak go uruchomić, znalazłem opis na Elektrodzie, ale nie jestem go pewien, podłączenia na płycie wyglądają od góry tak:
Załącznik:
WP_20160406_13_54_45_Pro.jpg [ 185.85 KiB | Przeglądane 4184 razy ]

a na dole tak:
Załącznik:
WP_20160406_13_55_18_Pro.jpg [ 215.59 KiB | Przeglądane 4184 razy ]


Może ktoś zna się na tym, nie chcę go od razu na starcie sp....

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: czwartek, 7 kwietnia 2016, 09:20
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 25 stycznia 2016, 13:16
Posty: 3050
Wiek: 54
Lokalizacja: Winnica k/Pułtuska
Najpewniejsze informacje są na RCG :D http://static.rcgroups.net/forums/attac ... pinout.JPG

_________________
Pozdrawiam, Artur


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: czwartek, 7 kwietnia 2016, 09:26
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 804
Wiek: 45
Lokalizacja: Opole
Kurcze Artur jestem noga z angielskiego , google tłumaczą jak tłumaczą, a opieranie się na samych obrazkach czasami nie wychodzi na dobre. Ale spróbuję dzięki.
ps niezły grzmot z tego zasilacza, nie wiedziałem że w serwerach się takie stosuje :-)

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: czwartek, 7 kwietnia 2016, 09:37
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 25 stycznia 2016, 13:16
Posty: 3050
Wiek: 54
Lokalizacja: Winnica k/Pułtuska
Chyba nie trzeba wielkiego"znawstwa: języka, aby zrozumieć:

"Connect PS ON and PS Kill to Ground to power UP" :o
Załącznik:
WP_20160406_13_54_45_Pro_crop.jpg [ 83.17 KiB | Przeglądane 4164 razy ]

Załącznik:
WP_20160406_13_54_45_Pro_crop0.jpg [ 80.31 KiB | Przeglądane 4162 razy ]

_________________
Pozdrawiam, Artur


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: czwartek, 7 kwietnia 2016, 09:48
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Mam prawie gotową swoją wersję ale cały czas się zastanawiam czy to podejście jest właściwe bo stopień komplikacji podłączenia sprawia, że gra chyba nie jest warta świeczki.
Zaproponowałbym Ci natomiast XLCD-GRBL, które jak sądzę rozwiązuje w 100% Twój problem.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: czwartek, 7 kwietnia 2016, 09:58
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 804
Wiek: 45
Lokalizacja: Opole
Dzięki Artur. Hubert jak już masz prawie gotową swoją wersję to grzechem było by nie spróbować, nie od razu Rzym zbudowano, a i szkoda było by twojej roboty i czasu, a wiem że na pewno tak to wytłumaczysz że taki osioł jak ja zrozumie.
Artur, a jak myślisz, z drugiej strony jest podobnie (chodzi mi o podłączenia), czy druga strona jest do czegoś innego?

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: czwartek, 7 kwietnia 2016, 11:18
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 804
Wiek: 45
Lokalizacja: Opole
Chłopaki jak możecie zerknijcie na zdjęcie dołu płyty tego zasilacza. Czy to szerokie pole przy wąskich ścieżkach to będzie też GND? Miernik zostawiłem w domu i nie mam jak sprawdzić.

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: czwartek, 7 kwietnia 2016, 11:31
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 25 stycznia 2016, 13:16
Posty: 3050
Wiek: 54
Lokalizacja: Winnica k/Pułtuska
Wszystko Masz opisane na podlinkowanym przeze mnie zdjęciu z RCG :o Opisane wyraźnie jako reserwed, tylko u Ciebie są połączone w jeden "pasek" Obrazek
Wszystkie PIN-y do uruchomienia Masz od "góry", więc nie kombinuj :mrgreen:

_________________
Pozdrawiam, Artur


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: czwartek, 7 kwietnia 2016, 13:16
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 804
Wiek: 45
Lokalizacja: Opole
Artur pisałem że ze mną jak z osłem ;-)

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: poniedziałek, 11 kwietnia 2016, 15:21
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 30 lipca 2013, 22:44
Posty: 649
Wiek: 56
Lokalizacja: Warszawa
Piotr jeśli tak wyglądają złącza w twoim zasilaczu to będzie tak :)
Obrazek


Jeśli chcesz ustawić obroty wentylatora podaj masę (GND) przez rezystor lub potencjometr na pon 32 czyli pierwszy od lewej na dolnej stronie złącza


Obrazek

_________________
Pozdrawiam
Mirek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: poniedziałek, 11 kwietnia 2016, 17:49
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 804
Wiek: 45
Lokalizacja: Opole
Mirku ok. Tylko myślisz o wentylatorach w zasilaczu? Układ pinów jakie pokazałeś na rys wydaje mi się taki sam, ale jutro sprawdzę organoleptycznie w firmie. Jeśli dobrze rozumiem jeśli tak nie zrobię to wentylatory nie włączą się? Teraz widzę że na twoim rys szerokie pini są dwa, a u mnie jest jeden.

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: poniedziałek, 11 kwietnia 2016, 17:57
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 30 lipca 2013, 22:44
Posty: 649
Wiek: 56
Lokalizacja: Warszawa
Tak miałem na myśli wentylatory w zasilaczu.
Edytka zbyt wcześnie wysłałem.
Wentylatory przy podłączenia jak na pierwszym rysunku będą chodziły z pełną prędkością.
Też to właśnie zauważyłem z tymi pinami :roll:
Wydaje mi się ale tylko wydaje że jest to kwestia wyjścia 3,3V i 5V które ja mam a Ty chyba nie.

_________________
Pozdrawiam
Mirek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: poniedziałek, 11 kwietnia 2016, 18:22
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 804
Wiek: 45
Lokalizacja: Opole
Będę próbował. Jak sprawuje się Tobie ten zasilacz?

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: poniedziałek, 11 kwietnia 2016, 18:36
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 30 lipca 2013, 22:44
Posty: 649
Wiek: 56
Lokalizacja: Warszawa
Ja kupiłem 1000W :) lubię nadwyżki prądowe i nie tylko.
http://allegro.pl/zasilacz-hp-astn-7001 ... 55901.html
Żeby nie to że przyszedł z połamaną płytką stykową i musiałem się nieźle nakombinować co gdzie idzie to był by super.
Będzie chyba służył również do zasilania ładowarki do pakietów :)

_________________
Pozdrawiam
Mirek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: poniedziałek, 11 kwietnia 2016, 18:44
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 804
Wiek: 45
Lokalizacja: Opole
Mój jest w jednym kawałku, ale jeszcze go nie uruchomiłem.

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: wtorek, 12 kwietnia 2016, 19:48
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 804
Wiek: 45
Lokalizacja: Opole

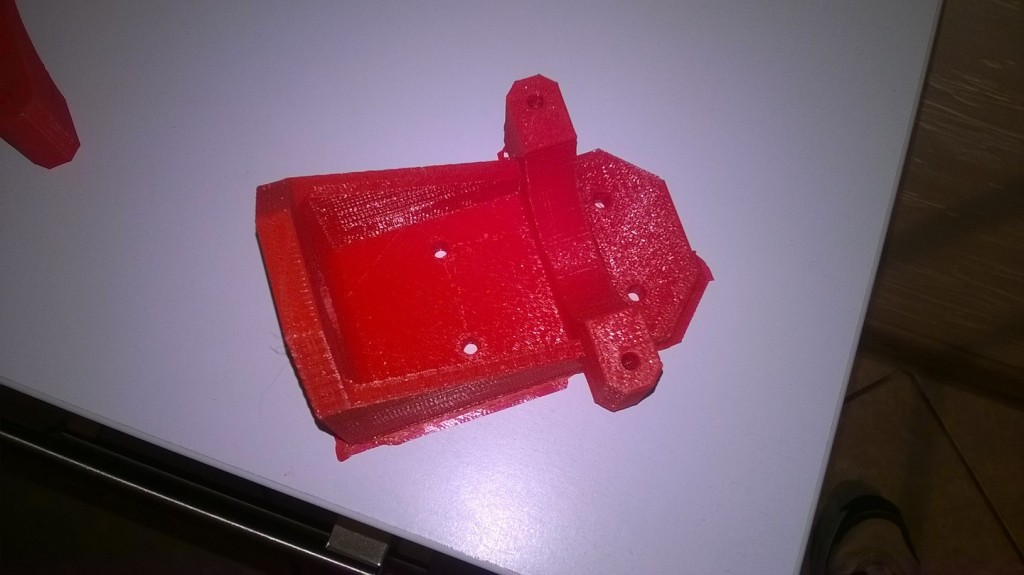

Dzisiaj odebrałem z druku mocowanie dremela(pseudo :D )
Coś mi ślusarz nawala :( nie wyrabia się z robotą
Załącznik:
WP_20160412_19_30_47_Pro.jpg [ 124.41 KiB | Przeglądane 4039 razy ]

Załącznik:
WP_20160412_19_32_44_Pro.jpg [ 119.06 KiB | Przeglądane 4039 razy ]

Załącznik:
WP_20160412_19_33_22_Pro.jpg [ 118.52 KiB | Przeglądane 4039 razy ]

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: środa, 13 kwietnia 2016, 10:27
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
I jak chwycisz za koniec frezu to da się wyczuć jakieś luzy w dowolnym kierunku?

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: środa, 13 kwietnia 2016, 10:32
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 804
Wiek: 45
Lokalizacja: Opole
Jak zacznę wszystko skręcać w całość, wtedy na bieżąco będę opisywać co i jak. Na tą chwilę mogę tylko powiedzieć że jest sztywne.

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: poniedziałek, 20 lutego 2017, 19:01
Offline
modelarz
Avatar użytkownika

Dołączył(a): sobota, 18 lutego 2017, 11:41
Posty: 12
Wiek: 48
Lokalizacja: Kraków
Dzień dobry, nie chcę tworzyć nowego wątku, a temat troszkę pasuje. Jeśli, nie bardzo, to z góry przepraszam adminów.

Otóż zrobiłem mini ploter pisakowy na bazie 3 silników krokowych ze starych napędów cd/dvd + Arduiono Nano+ 3xEasyDriver. Niestety nie znam typów silników, a chciałbym skonfigurować grbl. Gdzieś w sieci znalazłem inform., że typowe silniczki wysuwu tacki mają 20 kroków/obrót, 3mm/obrót, 150um/krok. Chciałbym zapytać Kolegów, czy to prawdopodobne parametry, i czy jeśli może być różnie..., istnieje jakiś sposób na empiryczne określenie potrzebnych param.
To mój pierwszy post po przywitalni, więc proszę o wyrozumiałość dla mojej niewiedzy... :)

Wysłane z mojego HUAWEI GRA-L09 przy użyciu Tapatalka
