 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: niedziela, 3 kwietnia 2016, 20:02
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 804
Wiek: 45
Lokalizacja: Opole

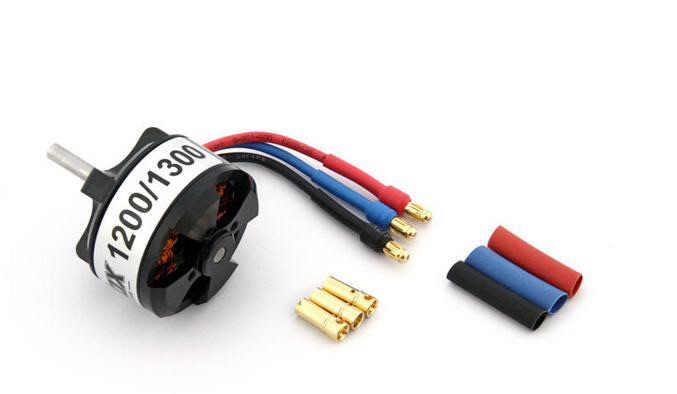

Tak się zastanawiam nad wrzecionem z silnika bldc . Mam taki jak na zdjęciu
Załącznik:
image.jpg [ 28.04 KiB | Przeglądane 3662 razy ]

A dokładnie to mam dwa jeden dobry drugi skopcony , właściwie wszędzie piszą , że te silniki przezwajają na potrzeby zbudowania wrzeciona, i teraz nie wiem czy wziąść dobry czy przewinąć zepsuty, a jak przewinąć to jakim drutem. Jest też jeszcze jeden problem , silnik ma nominalnie 420W , ale działa w zakresie napięć od 7,4V do 14,8V , więc maximum mocy uzyskuje przy 14,8V , a ja kupiłem zasilacz linkowany przez Artura, z napięciem 12V i teraz mam wątpliwości czy w ogóle brać się za robienie tego wrzeciona i poprzestać na dremelkopodobnej szlifierce .
Chętnie bym poeksperymentował z wrzecionem bldc , choćby dla forumowej Braci , ale jeśli nie da się podnieść zasilania do tych 14-16V to czy to ma sens?
Macie jakieś pomysły?

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: niedziela, 3 kwietnia 2016, 21:38
Offline
Moderator
Avatar użytkownika

Dołączył(a): niedziela, 21 marca 2010, 18:35
Posty: 2286
Wiek: 57
Lokalizacja: Poznań - Jeżyce
Dremela odpuść. Mam to gowno, nie dość że głośny, to jeszcze tandetnie wykonany wewnątrz. Trzy razy już naprawiali. Stale to samo wirnik....

_________________
Bartek
NEVER STOP EXPLORING!


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: poniedziałek, 4 kwietnia 2016, 15:57
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 804
Wiek: 45
Lokalizacja: Opole
Wiem, ale myślę że do jakichś tam prób się nada, tym bardziej że mocowanie już się drukuje.
Zastanawiam się czy wrzeciono bldc zrobić bezpośrednio czy na pasku, czy może na zębatkach? Kusi mnie rozwiązanie z zębatkami , tylko jakie przełożenie? Dlaczego na zębatkach? Bo nie spotkałem się jeszcze z takim rozwiązaniem;-)

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: poniedziałek, 4 kwietnia 2016, 16:09
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Jeśli używasz zębatki i zablokujesz frez to zgadnij co się stanie. A teraz to samo przy pasku. Już wiesz dlaczego?
Powód drugi to hałas. A trzeci to cena.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: poniedziałek, 4 kwietnia 2016, 19:20
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 804
Wiek: 45
Lokalizacja: Opole
Tyż racja :D

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: poniedziałek, 4 kwietnia 2016, 20:04
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
A dla mnie paski to porażka jeśli chodzi o frezowanie. Zawsze pojawi się luz którego nie chcemy. Paski są elastyczne w jakimś zakresie czym dłuższy tym większa sprężystość. Żaden napinacz tu nie pomoże.
Jeśli obróbka mechaniczna to tylko śruba pociągowa lub łańcuch. Paski to dobre dla styroploterów i drukarek z tymi 3D włącznie czyli obróbka niemalże bezdotykowa.

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: poniedziałek, 4 kwietnia 2016, 20:26
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 25 stycznia 2016, 13:16
Posty: 3050
Wiek: 54
Lokalizacja: Winnica k/Pułtuska
Osa napisał(a):
Paski to dobre dla styroploterów i drukarek z tymi 3D włącznie czyli obróbka niemalże bezdotykowa.

No popatrz, a w silnikach spalinowych na rozrządach się sprawdzają :mrgreen:

_________________
Pozdrawiam, Artur


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: poniedziałek, 4 kwietnia 2016, 20:47
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 804
Wiek: 45
Lokalizacja: Opole
No nie wiem Artur Merce mają np łańcuch z dorzywotnią gwarancją. Ale odbiegamy od tematu , wolałbym żeby jednak skupić się na tym wrzecionie , i Adaś chyba chodzi Tobie o napędy osi XYZ ?

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: poniedziałek, 4 kwietnia 2016, 21:01
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
http://www.raynerd.co.uk/brushless-dc-motor-cnc-high-speed-spindle/

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: wtorek, 5 kwietnia 2016, 06:47
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 804
Wiek: 45
Lokalizacja: Opole
Znam to rozwiązanie , jest Hubercie jak wiele innych. Tylko obawiam się że przy tym rozwiązaniu, przy silniku jaki chcę zastosować i zasilaniu , moc napędu będzie porównywalna z pseudodremelem. Tak jak pisał Szymon, opory mogą to spowodować. W rachubę wchodzi przezwojenie, bo jak pisałem mam 1skopcony silnik, tylko czy to coś da?

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: wtorek, 5 kwietnia 2016, 06:54
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 25 stycznia 2016, 13:16
Posty: 3050
Wiek: 54
Lokalizacja: Winnica k/Pułtuska
Przypomnę po raz kolejny:
1. NTM Prop Drive 50-50 580KV / 2000W (jedyny jaki znalazłem "na szybko" z osią 8mm)
do tego ośka z końcówką do mocowania frezów:
2. Collet Chuck Holder 8mm Shank Dia. Straight Extension Rod C8 ER11A 100L Milling
I oczywiście, nie może się to "opierać" o łożyska silnika, bo najzwyczajniej nie wytrzymają "nacisku bocznego":

Obrazek Obrazek Obrazek Obrazek

Ale i tak lepiej oraz taniej wyjdzie rozwiązanie Szymona: http://rcclub.eu/viewtopic.php?p=104335#p104335 :D

_________________
Pozdrawiam, Artur


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: wtorek, 5 kwietnia 2016, 12:26
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 804
Wiek: 45
Lokalizacja: Opole
Arturku, kup to kup tamto, ja wiem że tak jest najprościej. Ale tą frezarkę muszę maksymalnie zrobić z tego co mam. A mam to co powyżej pokazałem. Większą maszynę będę robić z kupnych materiałów. Ale dzięki, zawsze można z linka skorzystać.

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: wtorek, 5 kwietnia 2016, 12:34
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 25 stycznia 2016, 13:16
Posty: 3050
Wiek: 54
Lokalizacja: Winnica k/Pułtuska
Z własnego doświadczenia wiem, że budowanie "z tego co się ma", zazwyczaj kończy się wywaleniem całego projektu w kąt, bo z reguły nie nadaje się do tego, do czego był "konstruowany".
Już dawno się przekonałem, że aby zrobić tanio i dobrze, to trzeba jedno zrobić tanio i wywalić, bo do niczego nie będzie się nadawać :mrgreen:, a drugie zrobić dobrze, i używać z zadowoleniem Obrazek

_________________
Pozdrawiam, Artur


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: wtorek, 5 kwietnia 2016, 12:58
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 804
Wiek: 45
Lokalizacja: Opole
Masz rację. W profesjonalnych zastosowaniach tak jak np u mnie w zakładzie nie może być miejsca na chałturę. Ale ja już na wstępie tego wątku pisałem że tą maszynkę robię tylko po to żeby połapać co z czym się je. Wiem że w hobbystycznych zastosowaniach też chałtury nie powinno się robić, ale poprawiając któryś raz jakąś rzecz można zrobić tak jak piszesz, albo doprowadzić coś do perfekcji. Może w niektórych rzeczach mam łatwiej, bo mam dostęp np do stolarni, czy bardzo dobrego ślusarza który za przysłowiową flaszkę robi z metalu co tylko wymyślę. Poprostu jak zawsze punkt widzenia zależy od punktu siedzenia;-) , ale bardzo doceniam wszystkich którzy interesują się tematem i pomagają jak mogą. Jeśli ja mogę pomóc to też nigdy nikomu nie odmówię.

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: wtorek, 5 kwietnia 2016, 15:41
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
Ja wróciłem do punktu wyjścia. Ostatnio (w sobotę) w napadzie bezsilności rozpizdziłem moje cnc co do ostatniej śrubki. Teraz będę patrzył jak inni budują, a swoją rysował od nowa. Na wałkach, łożyskach LM...UU, i śrubach pociągowych. Dosyć półśrodków.

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: wtorek, 5 kwietnia 2016, 16:34
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 804
Wiek: 45
Lokalizacja: Opole
Chłopaki ja o słupie Wy o d...... :D moja mini frezarka ma: bramę ruchomą na prowadnicy liniowej podpartej , oś X na prowadnicy igus , oś Z na prowadnicy liniowej, napędy to pręty gwintowane nierdzewne, nakrętki do tych prętów z poliamidu na zamówienie, korpus laminat elewacyjny 6mm x 2 klejony na żywicę, czyli w sumie 12mm(naprawdę sztywne cholerstwo) .
Więc wydaje mi się że robię to w miarę z sztuką :) Za parę dni ślusarz wykona części i wrzucę zdjęcia, dzisiaj odbiorę sanki osi Z , ale to jest z druku, chcę zobaczyć jak taki materiał się spisze.
Ja tylko mam dylemat odnośnie wrzeciona , na pewno nie będę nic kupować, bardziej bym wolał Żebyście poradzili mi jak podwyższyć parametry tego silnika , czy przezwojenie może pomóc? Może warto spróbować z tym skopconym? Raczej jeśli chodzi o rozwiązanie konstrukcyjne samego wrzeciona to już wybrałem to które podrzucili Artur i Hubert, jest bardzo proste i to przemawia za moim wyborem. Jutro ma przyjść zasilacz który podlinkował mi Artur , a że mam też jeden silnik sprawny to na pewno zrobię próbę. Tylko pytanie odnośnie regla , domyślnie jest ustawiony na li-po , a ja go nie będę przecież tak zasilał, będzie to w ogóle działać? :?

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: wtorek, 5 kwietnia 2016, 19:25
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 804
Wiek: 45
Lokalizacja: Opole
Żeby nie było że tylko paplam ;) Dopiero odebrałem więc fotki na szybko robione, no i trochę nie wyszły :) . Elementy drukowane wymagają małego dopieszczenia , ale dzisiaj już mam dość, więc pewnie zrobię to jutro :oops:
te elementy już widzieliście
Załącznik:
WP_20160405_19_31_01_Pro.jpg [ 239.65 KiB | Przeglądane 3501 razy ]

Załącznik:
WP_20160405_19_32_18_Pro.jpg [ 223.86 KiB | Przeglądane 3501 razy ]


a to sanki do zetki
Załącznik:
WP_20160405_19_32_40_Pro.jpg [ 200.44 KiB | Przeglądane 3501 razy ]

Załącznik:
WP_20160405_19_32_53_Pro.jpg [ 218.21 KiB | Przeglądane 3501 razy ]


Miejsce zaznaczone na sankach osi x będzie wyfrezowane pod nakrętkę napędu
Załącznik:
WP_20160405_19_32_10_Pro.jpg [ 233.46 KiB | Przeglądane 3501 razy ]

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: środa, 6 kwietnia 2016, 07:22
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Regulator który ma ustawienie dla typu akumulatora np Lipo ma je tylko po to żeby wiedzieć kiedy i jak odciąć silnik przy końcu prądu. Tobie to nie grozi więc się nie przejmuj tym ustawieniem. Podobnie jak hamulec nie będzie miał znaczenia.

Co do przewijanych silników to zakładając że drut dobiera się na oko, nie znając parametrów np magnesów to wyniki również są na oko. Czyli jedyny sposób to zrobić, uruchomić i zmierzyć. Jak zrobisz tak 10 razy będziesz wiedział, które nawinięcie było najlepsze.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: środa, 6 kwietnia 2016, 07:38
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 804
Wiek: 45
Lokalizacja: Opole
Z tym nawijaniem to chyba uderzę do kolegi który się tym profesjonalnie zajmuje

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: cnc mini (jakich wiele)
PostNapisane: środa, 6 kwietnia 2016, 07:42
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Czyli ładnie nawinie i nie sknoci, ale to nie zmieni reszty :geek:

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail
